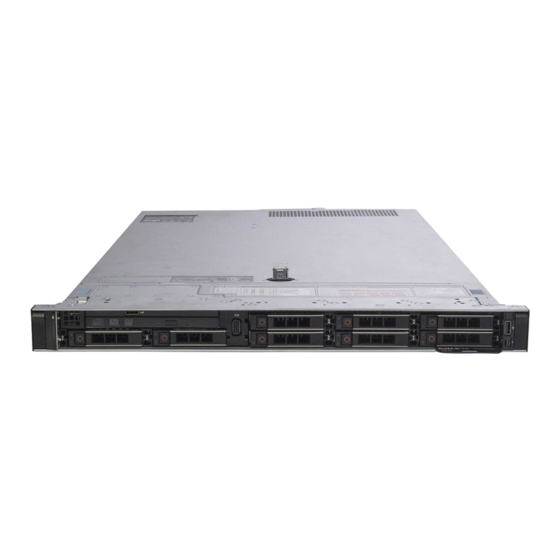

Dell EMC PowerEdge R640 Referenzhandbuch
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. Server
  5. EMC PowerEdge R640
  6. Referenzhandbuch

Dell EMC PowerEdge R640 Referenzhandbuch

Bios und uefi
Vorschau ausblenden Andere Handbücher für EMC PowerEdge R640:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Dell PowerEdge
Referenzhandbuch für BIOS und UEFI

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell EMC PowerEdge R640

Inhaltszusammenfassung für Dell EMC PowerEdge R640

  • Seite 1 Dell PowerEdge Referenzhandbuch für BIOS und UEFI...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2017 –2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Anzeigen von „System Setup“ (System-Setup)......................4 Details zu „System Setup“ (System-Setup)........................ 5 System-BIOS..................................5 Dienstprogramm für die iDRAC-Einstellungen......................28 Device Settings (Geräteeinstellungen)........................28 Dell Lifecycle Controller..............................28 Integrierte Systemverwaltung............................. 29 Start-Manager..................................29 Anzeigen des Boot Manager (Start-Managers)......................29 Hauptmenü des Start-Managers..........................29 Menü für den UEFI-Einmalstart...........................29 Systemdienstprogramme..............................30...

  • Seite 4: Kapitel 1: Vor-Betriebssystem-Verwaltungsanwendungen

    Optionen zum Verwalten der Vor- Betriebssystemanwendungen Im System sind die folgenden Optionen zum Verwalten der Vor-Betriebssystemanwendungen enthalten: ● System-Setup-Programm ● Dell Lifecycle Controller ● Start-Manager ● Vorstartausführungssumgebung (Preboot eXecution Environment, PXE) System-Setup-Programm Im Bildschirm Systemsetup können Sie die BIOS-Einstellungen, iDRAC-Einstellungen, und die Geräteeinstellungen Ihres System konfigurieren.

  • Seite 5: Details Zu „System Setup" (System-Setup)

    Parameter unter Verwendung von UEFI (Unified Extensible Firmware Interface (Vereinheitlichte erweiterbare Firmware-Schnittstelle)). Mit dem Dienstprogramm für iDRAC-Einstellungen können verschiedene iDRAC- Parameter aktiviert oder deaktiviert werden. Weitere Informationen zur Verwendung von iDRAC finden Sie im Dell Benutzerhandbuch zum integrierten Dell Remote Access Controller unter www.dell.com/poweredgemanuals.

  • Seite 6: Beschreibung

    Option Beschreibung NVMe Settings Gibt Optionen zum Ändern der NVMe-Einstellungen an. Wenn das System die NVMe-Laufwerke enthält, die Sie in einem RAID-Array konfigurieren möchten, müssen Sie sowohl dieses Feld als auch das Feld Integriertes SATA im Menü SATA-Einstellungen auf den RAID-Modus festlegen. Zudem müssen unter Umständen so ändern Sie den Startmodus Einstellung zu UEFI-.

  • Seite 7: Details Zu "System Information" (Systeminformationen)

    Details zu "System Information" (Systeminformationen) Info über diese Aufgabe Die Details zum Bildschirm System Information (Systeminformationen) werden nachfolgend erläutert: Option Beschreibung System Model Gibt den Namen des Systemmodells an. Name (Name des Systemmodells) System BIOS Gibt die auf dem System installierte BIOS-Version an. Version (BIOS- Version des Systems)

  • Seite 8: Details Zu Speichereinstellungen

    Memory Operating Gibt den Speicherbetriebsmodus an. Folgende Optionen sind verfügbar: Optimierter Modus, Single-Rank - Mode Spare Mode (Redundanz), Multi Rank Spare Mode (Redundanz), Mirror Mode, und Dell Fehlerresistenzmodus. Diese Option ist standardmäßig auf Optimizer Mode (Optimierer-Modus) eingestellt. ANMERKUNG: Der Standardwert und die verfügbaren Optionen für die Option Memory Operating Mode (Arbeitsspeicherbetriebsmodus) können je nach Arbeitsspeicherkonfiguration des Systems variieren.

  • Seite 9: Details Zum Persistenten Speicher

    Details zum persistenten Speicher Info über diese Aufgabe Die Details zum Bildschirm Persistenter Speicher finden Sie im NVDIMM-N Benutzerhandbuch und im DCPMM Benutzerhandbuch unter https://www.dell.com/poweredgemanuals. Prozessoreinstellungen Über den Bildschirm Processor Settings (Prozessoreinstellungen) können Sie die Prozessoreinstellungen einsehen und bestimmte Funktionen durchführen, z. B. die Aktivierung von Virtualisierungstechnologien, des Hardware-Prefetchers und des Leerlaufzustandes inaktiver logischer Prozessoren.
  • Seite 10 Option Beschreibung Logischer Ermöglicht das Aktivieren oder Deaktivieren logischer Prozessoren und das Anzeigen der Anzahl logischer Prozessor Prozessoren. Wenn die Option Logical Processor (Logischer Prozessor) auf Enabled (Aktiviert) gesetzt ist, zeigt das BIOS alle logischen Prozessoren an. Wenn die Option auf Disabled (Deaktiviert) gesetzt ist, zeigt das BIOS pro Kern nur einen Prozessor an.
  • Seite 11 Je nach Anzahl der installierten Prozessoren können bis zu zwei Prozessoren aufgeführt sein. Dell AVX Scaling Ermöglicht die Konfiguration der Dell AVX Scaling Technology. Diese Option ist standardmäßig auf 0 festgelegt. Technology AVX ICCP Pre- Ermöglicht es dem System, zwischen verschiedenen AVX-ICCP-Übergangsstufen auszuwählen, die von Intel Grant angeboten werden.

  • Seite 12: Sata-Einstellungen

    SATA-Einstellungen Im Bildschirm SATA Settings (SATA-Einstellungen) können Sie die Einstellungen aller SATA-Geräte sehen und den RAID-Modus für SATA- und PCIe-NVMe-Laufwerke im System aktivieren. Anzeigen von „SATA Settings“ (SATA-Einstellungen) Führen Sie die folgenden Schritte aus, um den Bildschirm SATA Settings (SATA-Einstellungen) anzuzeigen: Schritte 1.

  • Seite 13: Anzeigen Der Nvme-Einstellungen

    Anzeigen der NVMe-Einstellungen Führen Sie die folgenden Schritte aus, um den Bildschirm NVMe-Settings (NVMe-Einstellungen) anzuzeigen: Schritte 1. Schalten Sie das System ein oder starten Sie es neu. 2. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System den...

  • Seite 14: Auswählen Des Systemstartmodus

    4. Klicken Sie auf dem Bildschirm System BIOS (System-BIOS) auf Boot Settings (Starteinstellungen). Details zu Boot Settings Info über diese Aufgabe Die Details zum Bildschirm Boot Settings (Starteinstellungen) werden nachfolgend erläutert: Option Beschreibung Boot Mode Ermöglicht das Festlegen des Systemstartmodus. VORSICHT: Das Ändern des Startmodus kann dazu führen, dass das System nicht mehr startet, falls das Betriebssystem nicht im gleichen Startmodus installiert wurde.

  • Seite 15: Ändern Der Startreihenfolge

    Damit ein Betriebssystem im UEFI-Startmodus installiert werden kann, muss es UEFI-kompatibel sein. DOS- und 32- Bit-Betriebssysteme bieten keine UEFI-Unterstützung und können nur im BIOS-Startmodus installiert werden. ANMERKUNG: Aktuelle Informationen zu den unterstützten Betriebssystemen finden Sie unter www.dell.com/ossupport. Ändern der Startreihenfolge Info über diese Aufgabe Möglicherweise müssen Sie die Startreihenfolge ändern, wenn Sie von einem USB-Schlüssel oder einem optischen Laufwerk aus den...

  • Seite 16: Integrierte Geräte

    Info über diese Aufgabe Option Beschreibung UEFI PXE Settings Optionen Beschreibung (UEFI-PXE- Einstellungen) PXE Device n (n = Aktiviert oder deaktiviert das Gerät. Wenn diese Option aktiviert ist, wird eine UEFI-PXE- 1 bis 4) Startoption für das Gerät erstellt. PXE Device n Ermöglicht die Steuerung der PXE-Gerätekonfiguration.

  • Seite 17: Details Zu "Integrated Devices" (Integrierte Geräte)

    3. Klicken Sie im Bildschirm System Setup Main Menu (System-Setup-Hauptmenü) auf System BIOS (System-BIOS). 4. Auf dem Bildschirm System BIOS (System-BIOS) klicken Sie auf Integrated Devices (Integrierte Geräte). Details zu "Integrated Devices" (Integrierte Geräte) Info über diese Aufgabe Die Details zum Bildschirm Integrated Devices (Integrierte Geräte) werden nachfolgend erläutert: Option Beschreibung User Accessible...
  • Seite 18 Option Beschreibung Current State of Zeigt den aktuellen Status des eingebetteten Video-Controllers an. Der Current State of Embedded Video Embedded Video Controller (Aktueller Status des integrierten Video-Controllers) ist ein schreibgeschütztes Feld. Wenn der Controller integrierte Video-Controller die einzige Anzeigefunktion im System darstellt (d. h., es wurde keine Add-in- Grafikkarte installiert), dann wird der integrierte Video-Controller automatisch als primäre Anzeige verwendet, auch wenn die Option für die integrierte Video-Controller-Einstellung auf Enabled(Deaktiviert/Aktiviert) gesetzt ist.

  • Seite 19: Serielle Kommunikation

    Option Beschreibung Tabelle 3. Slot Bifurcation Option Beschreibung Automatische Ermittlung der Plattform Standard-Verzweigung, automatische und Verzweigungseinstellungen manuelle Verzweigung Slot 1 Bifurcation x16-Verzweigung Serielle Kommunikation Mit dem Bildschirm Serial Communication (Serielle Kommunikation) können Sie die Eigenschaften für den seriellen Kommunikationsport anzeigen. Anzeigen von „Serial Communication“...

  • Seite 20: Systemprofileinstellungen

    Option Beschreibung External Serial Mithilfe dieser Option können Sie den externen seriellen Anschluss mit dem Serial Device 1 (Serielles Gerät 1), Connector Serial Device 2 (Serielles Gerät 2) oder dem Remote Access Device (Remote-Zugriffgerät) verbinden. Diese Option ist standardmäßig auf Serial Device 1 (Serielles Gerät 1) eingestellt. ANMERKUNG: Nur "Serial Device 2"...
  • Seite 21 Option Beschreibung Per Watt Optimized (DAPC) (Optimierte Leistung pro Watt [DAPC]) festgelegt. DAPC steht für Dell Active Power Controller. ANMERKUNG: Alle Parameter auf dem Bildschirm für Systemprofileinstellungen sind nur verfügbar, wenn die Option System Profile (Systemprofil) auf Custom (Benutzerdefiniert) gesetzt ist.

  • Seite 22: Systemsicherheit

    Option Beschreibung g für die CPU- Busverbindungen) PCI ASPM L1 Link Aktiviert oder deaktiviert die PCI-ASPM-L1-Link-Stromverwaltung. In der Standardeinstellung ist diese Option auf Power Enabled (Aktiviert). Management Persistenter Intel Steuert die Tuning-Methode für die QoS-Regler. Standardmäßig Disabled (Deaktiviert). Methode 1 wird für Speicher –...
  • Seite 23 Option Beschreibung Kennwortstatus Ermöglicht das Sperren des Systemkennworts. In der Standardeinstellung ist diese Option auf Unlocked (Entriegelt). TPM Security ANMERKUNG: Das TPM-Menü ist nur verfügbar, wenn das TPM-Modul installiert ist. Ermöglicht es Ihnen, den Berichtsmodus des TPMs zu steuern. Standardmäßig ist die Option TPM Security (TPM-Sicherheit) auf Off (Deaktiviert) eingestellt.

  • Seite 24: Erstellen Eines System- Und Setup-Kennworts

    Option Beschreibung Alle Management verwaltet werden sollte über Out-of-Band-. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert). ANMERKUNG: BIOS-Aktualisierung erfordert HECI Geräte in Betrieb sein und DUP Aktualisierungen erfordern IPMI-Schnittstelle in Betrieb sein. Diese Einstellung muss so eingestellt werden Aktiviert zu vermeiden Aktualisierungsfehler.

  • Seite 25: Verwenden Des Systemkennworts Zur Systemsicherung

    ANMERKUNG: Wenn die Kennwort-Jumper-Einstellung deaktiviert ist, werden das vorhandene „System Password“ (Systemkennwort) und „Setup Password“ (Setup-Kennwort) gelöscht und es ist nicht notwendig, das Systemkennwort zum Systemstart anzugeben. Schritte 1. Drücken Sie zum Aufrufen des System-Setups unmittelbar nach dem Einschaltvorgang oder dem Neustart des Systems die Taste F2. 2.

  • Seite 26: Betrieb Mit Aktiviertem Setup-Kennwort

    4. Ändern oder löschen Sie im Feld System Password (Systemkennwort) das vorhandene Kennwort der System und drücken Sie dann die Eingabetaste oder die Tabulatortaste. 5. Ändern oder löschen Sie im Feld Setup Password (Setup-Kennwort) das vorhandene Setup-Kennwort und drücken Sie dann die Eingabetaste oder die Tabulatortaste.

  • Seite 27: Miscellaneous Settings (Verschiedene Einstellungen)

    Info über diese Aufgabe Option Beschreibung Redundant OS Ermöglicht Ihnen die Auswahl eines Sicherungslaufwerks für die folgenden Geräte: Location ● Keine ● IDSDM ● SATA-Anschlüsse im AHCI-Modus ● BOSS-PCIe-Karten (Interne M.2- Laufwerke) ● USB intern ANMERKUNG: RAID-Konfigurationen und NVMe-Karten sind nicht enthalten, da BIOS in diesen Konfigurationen nicht zwischen einzelnen Laufwerken unterscheiden kann.

  • Seite 28: Dienstprogramm Für Die Idrac-Einstellungen

    ● Konfiguration der BOSS-Karte Dell Lifecycle Controller Der Dell Lifecycle Controller (LC) ist eine integrierte Lösung für erweiterte Systemverwaltung, die Funktionen für die Bereitstellung, Konfiguration und Aktualisierung von Systemen sowie für Wartung und Diagnose umfasst. Der LC wird als Teil der Out-of-band-Lösung iDRAC und der auf Dell Systemen integrierten UEFI-Anwendungen (Unified Extensible Firmware Interface) bereitgestellt.

  • Seite 29: Integrierte Systemverwaltung

    Bestimmte Plattformkonfigurationen unterstützen möglicherweise nicht alle Funktionen des Dell Lifecycle Controller. Weitere Informationen zur Einrichtung des Dell Lifecycle Controller, zur Konfiguration der Hardware und Firmware sowie zur Bereitstellung des Betriebssystems finden Sie in der Dokumentation zum Dell Lifecycle Controller unter www.dell.com/poweredgemanuals.

  • Seite 30: Systemdienstprogramme

    Systemdienstprogramme Unter System Utilities (Systemdienstprogramme) sind die folgenden Dienstprogramme enthalten, die gestartet werden können: ● Diagnose starten ● BIOS-Aktualisierungsdatei-Explorer ● System neu starten PXE-Boot Sie können die PXE-Option (Preboot Execution Environment) zum Starten und Konfigurieren der vernetzten Systeme im Remote-Zugriff verwenden.
