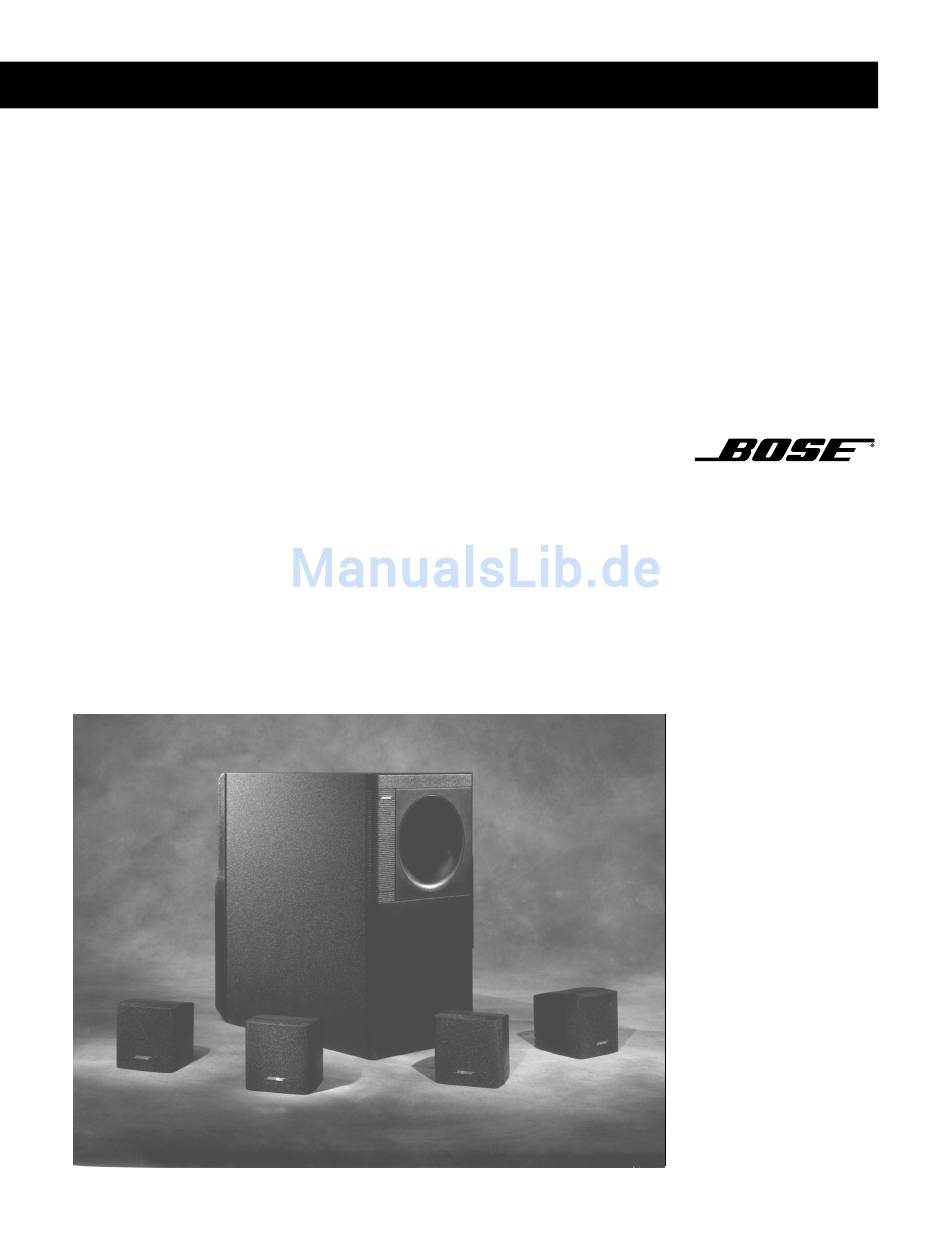

- Seite 1 ® ® Bose FreeSpace 3 Loudspeaker System Installateur-Anleitung...
-
Seite 2: Sicherheitshinweise
Sicherheitsinformationen Sicherheitshinweise Lesen Sie alle Sicherheitshinweise und Betriebsanweisungen durch und bewahren Sie sie zum Nachschlagen auf. Befolgen Sie zu Ihrer eigenen Sicherheit alle in der Gebrauchsanweisung und auf den Lautsprechern vorhandenen Vorsichts- und Warnhinweise. Folgen Sie bei der Installation dieses Produkts sorgfältig den in dieser Anleitung enthaltenen Anweisungen. -
Seite 3: Installation
Installation 1.0 Packungsinhalt 1.1 Karton für das FreeSpace 3 Acoustimass ® ® Modul (1) Abdeckung für die Anschlüsse auf der Rückseite (1) Acoustimass Modul mit vorbefestigtem Halterelement (1) Wandhalterelement 1.2 Karton für den Satelliten-Lautsprecher FreeSpace 3 (2) Wandhalter (2) Satelliten-Lautsprecher... -
Seite 4: Installation Der Lautsprecher
PN254410 for proper installation STEREO 4-8Ω CH 2 and operation instructions hier drücken INPUT MONO STEREO USE JUMPERS CH 1 FreeSpace 3 ® Acoustimass Module • Anschließen eines Verstärkerausgangs an hintereinandergeschaltete Zum Öffnen Module in einem 70V Press to each wi... - Seite 5 4-8Ω CH 2 and operation instructions INPUT Verbindungsdrähte wie MONO STEREO USE JUMPERS CH 1 ab Werk FreeSpace 3 ® Acoustimass Module 2.3 Direkt-Auslegung (Umgehung des Transformators) • Anschließen einer Mono-Quelle unter Umgehung des Transformators Note: Jumpers required TRANSFORMER SETTINGS for 70V/100V operation.
- Seite 6 CH 2 and operation instructions INPUT MONO STEREO USE JUMPERS CH 1 FreeSpace 3 ® Acoustimass Module 2.4 Anschluss des Satelliten-Lautsprechers Es gibt drei Optionen zum Anschließen der Satelliten-Lautsprecher an das Modul, gleichgültig, ob der Transformator verwendet wird oder nicht: •...
- Seite 7 Modul kann mit anderen Bose Lautsprechern eingesetzt werden, wie zum Beispiel dem FreeSpace Modell 8, Modell 32, Modell 32SE oder dem FreeSpace 6- Lautsprecher. Stellen sie jedoch sicher, dass sowohl die Lautsprecher als auch das Modul direkt an den Verstärker angeschlossen und separate Känale benutzt werden.
- Seite 8 Installation 2.5 Aufbau und Verdrahtung von Satelliten- Lautsprechern Wählen Sie hierzu eine mit den örtlich gültigen Vorschriften übereinstimmende Befestigungsposition und -methode. Benutzen Sie vier Schrauben pro Halter. 2.5.1 2.5.2 2.5.3 2.5.4 2.5.5 2.5.6 2.5.7 2.5.8...
- Seite 9 Installation 2.5.9 2.5.10 2.5.11 2.6 Aufbau und Verdrahtung des Moduls Wählen Sie hierzu mit den örtlich gültigen Vorschriften übereinstimmende Befestigungspositionen, -methoden und materialien. Benutzen Sie mindestens drei Schrauben. 2.6.1...
- Seite 10 SAT 3 SATELLITE CONNECTIONS SAT 2 70V/100V MONO INPUT___ SAT 1 SAT 1 Refer to installation PN254410 for proper manual and operation instructions installation STEREO CH 2 4-8Ω INPUT USE JUMPERS MONO STEREO CH 1 FreeSpace 3 ® Acoustimass Module...
- Seite 11 Technische Daten Technische Angaben zum Lautsprecher Module: System: Satellit: Frequenzbereich Frequenzbereich Frequenzbereich zwischen 50Hz und 210Hz zwischen 50Hz und 16kHz zwischen 210Hz und (±3dB) (±3dB) 16kHz (±3dB) Empfindlichkeit Systemkonfigurationen Empfindlichkeit 76dB-SPL @ 1W, 1m 70V/100V (Abgriffe für 12W, 84dB-SPL @ 1W, 1m (Rosa-Rauschen) pro Kanal 25W, 50W, 100W) Mono (Rosa-Rauschen)
- Seite 12 ©2000 Bose Corporation The Mountain Framingham, MA 01701-9168 USA Deutsch...
