Startanleitung
Diese Anleitung erklärt, wie Sie zwei Projektoren
übereinanderstellen und mit ihrer Hilfe ein Bild
projizieren. Bitte lesen Sie diese Anleitung, bevor Sie
beginnen.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Epson EB-W16SK

Inhaltszusammenfassung für Epson EB-W16SK

  • Seite 1 Startanleitung Diese Anleitung erklärt, wie Sie zwei Projektoren übereinanderstellen und mit ihrer Hilfe ein Bild projizieren. Bitte lesen Sie diese Anleitung, bevor Sie beginnen.

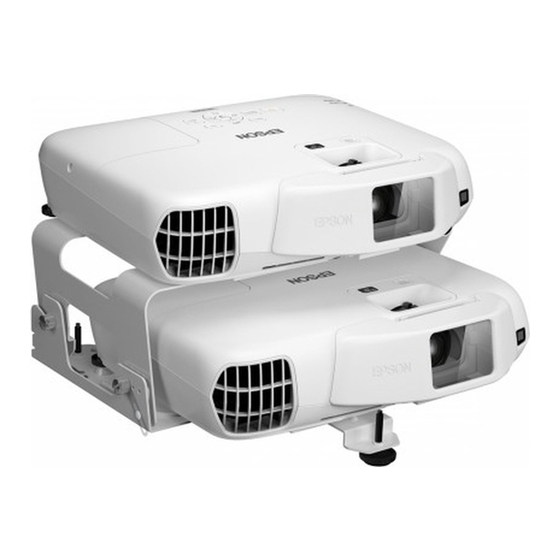

  • Seite 2 Mit diesem Projektor können Sie... Bilder von zwei Projektoren zur Darstellung eines Bildes überlagern (Stapelprojektion). Durch Einsatz dieser Stapelprojektion erzielen Sie ein helleres, klareres Bild. Dies ermöglicht auch großflächige Projektionen von 3D-Bildern, die von einem großen Publikum betrachtet werden können.
  • Seite 3 Projiziertes Projiziertes Steuergerätbild Empfängerbild Dieses Gerät verfügt über eine Funktion, mit der Sie zwei Bilder einfach überlagern können. Weitere Informationen zum Überlagern von Bildern finden Sie Steuergerät Empfänger unter „Projizierung von Bildern“ auf Seite 14. 3D-Brille Silberne Leinwand Beeindruckende 3D-Inhalte von Medien, wie Blu-ray 3D-Disks (mitgeliefert) (handelsüblich) (optional: ELPGS02A/ELPGS02B)

  • Seite 4: Überprüfung Des Zubehörs

    Überprüfung des Zubehörs Projektor AA-Manganbatterien Fernbedienung USB-Kabel Netzkabel und Halterung (für Fernbedienung) Ca. 30 cm Ca. 1,8 m (2) (Steuergerät) MARKING STICKER Projektor und Halterung Polarisator (2) M3-Schrauben (2) Einstellbare Kennzeichnungs- (Empfänger) Füße (3) aufkleber Polarisatorbefestigung 3D-Brille Kennwort- (passiv polarisiert) schutzaufkleber Dokument-CD-ROM Startanleitung (diese Anleitung)

  • Seite 5: Teile - Namen Und Funktionen

    Teile – Namen und Funktionen (Front/Oberseite) Wenn zwei Projektoren in einer Stapelkonfiguration (übereinander) montiert werden, wird der obere Projektor als „Steuergerät“ und der untere Projektor als „Empfänger“ bezeichnet. Bei der Deckenmontage ist der obere Projektor der Empfänger und der untere Projektor das Steuergerät. Das Steuergerät steuert den Empfänger, beide Projektoren sind miteinander verbunden.
  • Seite 6 Teile – Namen und Funktionen (Rückseite/Unterseite) Zum Verbinden von Steuergerät und Empfänger müssen Sie ein mitgeliefertes USB-Kabel verwenden. Unterseite Rückseite Steuergerät USB TypeA Empfänger USB-Kabel (mitgeliefert) USB TypeB * Die Erklärung der Rückseite erfolgt beispielhaft am Steuergerät. Audio-L/R-Anschluss USB(TypeA)-Anschluss Computer 1-Anschluss Hintere Füße Video-Anschluss USB(TypeB)-Anschluss...
  • Seite 7 Wenden Sie sich an Ihren Händler oder an den nächstgelegenen S. 10 S. 14 Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren. Diese Anleitung erklärt folgende Anschlussmethoden. Siehe Bedienungsanleitung – dort erhalten Sie Informationen zu anderen Anschlussmethoden.
  • Seite 8 Polarisatoren an Steuergerät und Empfänger anbringen. Warnung Einrichtung Achten Sie bei Montage einer Stapelkonfiguration An der Unterseite der darauf, diese Schritte Projektoren, den Übereinanderstellen zu befolgen. Falls die Halterungen und Schritte nicht richtig und Installieren von Polarisatoren befinden befolgt werden, Steuergerät und sich Nummern.
  • Seite 9 Achtung Achten Sie beim Montieren des Steuergerätes am Empfänger darauf, sich nicht die Finger einzuklemmen. Bringen Sie das Steuergerät am Empfänger an. Setzen Sie die Schrauben des Steuergerätes in der Lücke der Empfängerhalterung ein; ziehen Sie die Schrauben dann fest (links und rechts). Befestigen Sie den Bereich zur Halterungswinkelanpassung mit Schrauben.
  • Seite 10 Anschließen von sonstiger Ausrüstung Schließen Sie zuerst Netz- und USB-Kabel an. Verbindung von Steuergerät und Schließen Sie die Netzkabel für Steuergerät und Empfänger Verbinden Sie Steuergerät und Empfänger per USB-Kabel. Empfänger Verbinden Sie den USB(TypeA)-Anschluss des Steuergerätes per Zum Verbinden von USB-Kabel mit dem USB(TypeB)-Anschluss des Empfängers.
  • Seite 11 • Stellen Sie zuerst sicher, dass Steuergerät und Empfänger per USB-Kabel verbunden sind. • Bereiten Sie Folgendes vor. • Computerkabel (handelsüblich, x 3) Mit einem • Audiokabel (handelsüblich) *Bei Audioausgabe Computer • Splitter (handelsüblich) verbinden Mit Computerkabeln Schließen Sie den Splitter über ein Computerkabel am Schließen Sie Steuergerät oder Empfänger per Audiokabel verbinden Computer an.
  • Seite 12 • Stellen Sie zuerst sicher, dass Steuergerät und Empfänger per USB-Kabel verbunden sind. • Bereiten Sie Folgendes vor. • HDMI-Kabel (handelsüblich, x 3) Mit einem • HDMI-Splitter (handelsüblich) Computer verbinden Mit HDMI-Kabeln Schließen Sie den Splitter über ein HDMI-Kabel am Verbinden Sie Steuergerät und Empfänger über HDMI- verbinden Computer an.
  • Seite 13 • Stellen Sie zuerst sicher, dass Steuergerät und Empfänger per USB-Kabel verbunden sind. • Bereiten Sie Folgendes vor. • HDMI-Kabel (handelsüblich, x 3) Mit Videogerät • HDMI-Splitter (handelsüblich) verbinden Mit HDMI-Kabeln verbinden Schließen Sie den Splitter über ein HDMI-Kabel am Verbinden Sie Steuergerät und Empfänger über HDMI-Kabel Videogerät an.
  • Seite 14 ■ Bilder überlagern Projizierung Wenn die Projektoren an einer Decke von Bildern montiert sind, ändern Sie Steuergerätrahmen Empfängerrahmen vor der Bildüberlagerung (weiß) (grün) Anpassung des Fokus den Projektionsmodus. Sie Passen Sie den Fokus für Steuergerät und Empfänger an. Überlagerung können den der Bilder von Projektionsmodus ändern, Steuergerät und...
  • Seite 15 Passen Sie die Passen Sie den Fokus für Steuergerät und Empfänger an. Projektionsposition an. Steuergerät Empfänger rahmen rahmen Der weiße Rahmen dient der Passen Sie die Position durch Passen Sie den Fokus des Wählen Sie Testbild anzeigen, Wählen Sie den Projektor, den Sie Anpassung des Steuergerätes, Ausfahren oder Einziehen der projizierten Bildes mit Hilfe des...
  • Seite 16 Korrigieren Sie einzeln die vier Ecken des Korrektur mittels Korrektur mittels Korrigieren Sie die Trapezverzerrung des Empfängerrahmens (grün). Empfängerrahmens (grün). H/V-Keystone Quick Corner Wählen Sie H/V-Keystone. Drücken Sie zum Abschließen der Wählen Sie Keystone-Korrektur Wählen Sie Quick Corner. Wählen Sie mit den Tasten [ Einstellungen die [Esc]-Taste.
  • Seite 17 Überlagern Sie zwei Bilder. Passen Sie beide projizierten Bilder manuell an. Falls Sie überlagerte Bilder abstimmen müssen Drücken Sie die [Screen Fit]-Taste. Die Bilder von Steuergerät und Wählen Sie nach Abschluss der Falls Sie Feineinstellungen Empfänger werden automatisch Einstellungen Nein, drücken Sie vornehmen müssen, wählen Sie überlagert.

  • Seite 18: Leinwandgröße Und Projektionsabstand

    Leinwandgröße und Projektionsabstand ■ Bereich zur Überlagerung von zwei Bildern Entfernung vom Projektor zur Leinwand Rechts-/ Linkskorrekturwinkel Aufwärts-/ Abwärtskorrekturwinkel Projektionsabstand • Silberne Leinwand Entfernung von der Mitte der Empfängerlinse zur Größe der Projektionsfläche Unterkante der Leinwand (bzw. Oberkante der Leinwand, wenn das Gerät an der Decke montiert ist) Bis zu 120 Zoll Ca.

  • Seite 19: Über Die Led-Anzeigen

    Falls der Fehler nach Überprüfung der obigen Punkte weiterhin auftritt, ziehen Sie das Netzkabel aus der Steckdose und wenden Sie sich an Ihren Händler oder an den nächstgelegenen Service. Die Adressen finden Sie in der Kontaktliste für Epson-Projektoren auf der Dokument-CD-ROM. 412401900DE...
