Wacker Neuson EZ38 Betriebsanleitung Seite 147

C
Abb. 176
D
Abb. 177
E
Abb. 178
BA EZ38 de* 1.2 * ez38_12_510.fm
WARNUNG
Quetschgefahr durch unsachgemäße Bedienung des
hydraulischen Schnellwechselsystems!
Systembedingt kann der Schnellwechsler auch mit anderen
hydraulischen Funktionen betätigt werden. Das kann zu
schweren Verletzungen oder Tod führen.
► Das hydraulische Schnellwechselsystem ausschließlich mit
Anbauwerkzeug aufnehmen

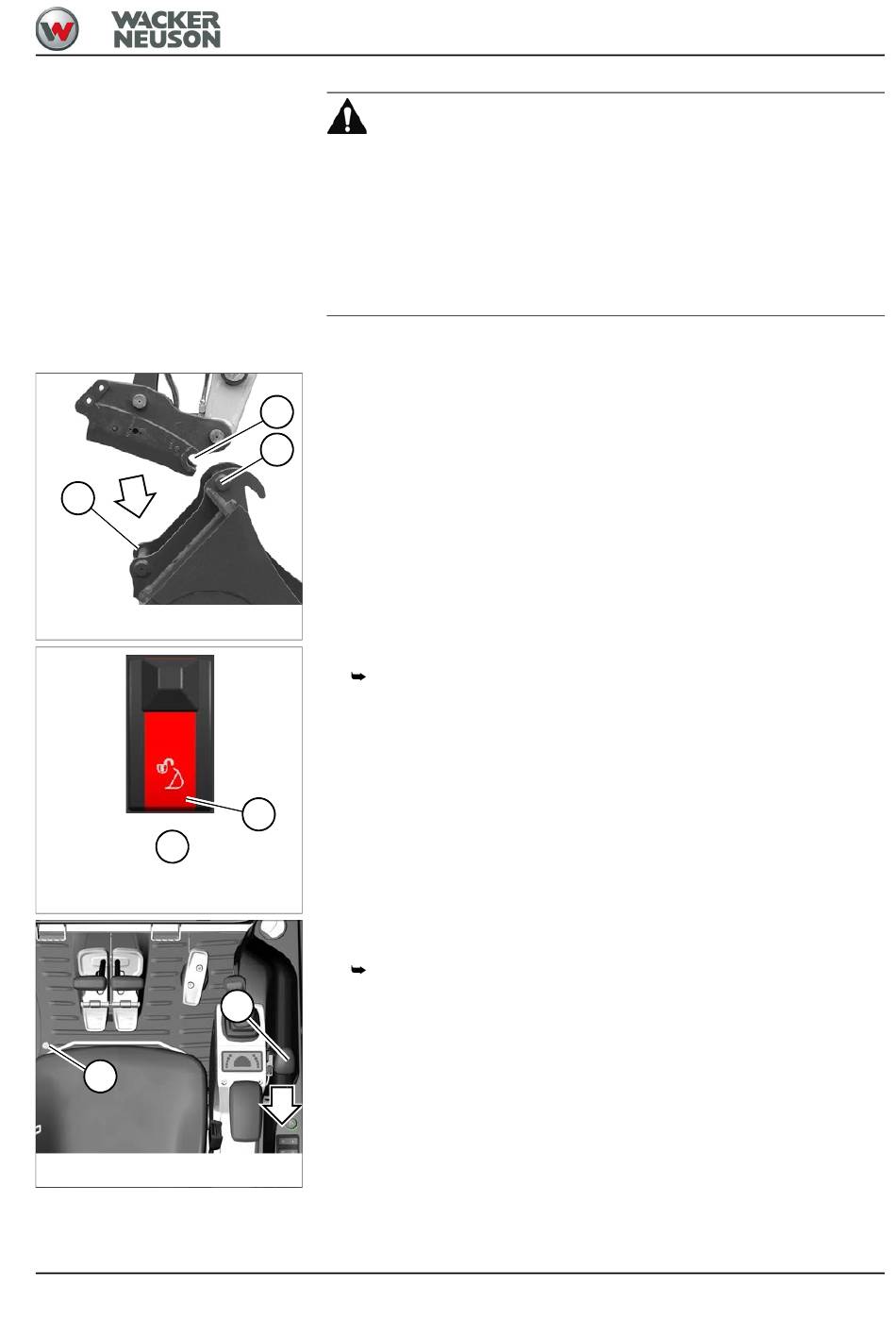

1. Den Schnellwechsler A in den Bolzen B der Anbauwerkzeugaufnahme
einhängen.
A
2. Den Löffelzylinder ausfahren, damit der zweite Bolzen C des
Anbauwerkzeugs am Schnellwechsler aufliegt.
B
3. Kontrollieren, ob das Anbauwerkzeug mit dem Bolzen C am
Schnellwechsler aufliegt.
4. Anbauwerkzeug vollständig eindrehen.
5. Schalter D entriegeln und in Position 1 drücken.
Der Schnellwechsler ist aktiviert und der Warnsummer ertönt.
1
6. Fußtaster E betätigt halten und gleichzeitig den Planierschildhebel J
zurückziehen.
Der Schnellwechsler öffnet sich.
J
der Funktion Planierschild heben bedienen.
Bedienung 5
5-39
