Panasonic S-3650PK3E Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für S-3650PK3E:

Werbung

Wandmontage
Modell-Nr.

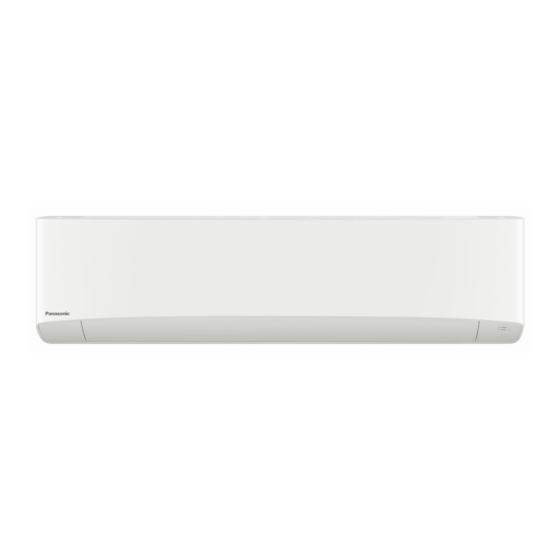

INNENEINHEIT
Wandmontage
(Typ K3)
S-3650PK3E
S-6010PK3E
AUßENEINHEIT
Single-Split
Siehe Seite 12.
DEUTSCH
(Typ K3)
Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme der Einheit
und bewahren Sie sie dann zum späteren Nachschlagen auf.
Panasonic Corporation
1006 Kadoma, Kadoma City, Osaka, Japan
Bedienungsanleitung
Klimaanlage
WEB-ACXF55-28650-DE

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Panasonic S-3650PK3E

  • Seite 1 (Typ K3) Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme der Einheit und bewahren Sie sie dann zum späteren Nachschlagen auf. Modell-Nr. INNENEINHEIT Wandmontage (Typ K3) S-3650PK3E S-6010PK3E AUßENEINHEIT Single-Split Siehe Seite 12. Panasonic Corporation WEB-ACXF55-28650-DE 1006 Kadoma, Kadoma City, Osaka, Japan...
  • Seite 2: Inhaltsverzeichnis

    Sicherheitsvorkehrungen Vielen Dank für den Kauf dieses Panasonic-Produkts. Bei diesem Produkt handelt es sich um die Inneneinheit einer Gewerbeklimaanlage. Eine Installationsanleitung liegt bei. Die folgenden Symbole machen im Verlauf der Anleitung auf Inhalt Situationen aufmerksam, die eine potenzielle Gefahr für den Benutzer, das Wartungspersonal oder das Gerät darstellen:...
  • Seite 3 WARNUNG Wenn das Kältemittel mit einer Flamme Um Stromschlaggefahr durch in Berührung kommt, wird ein toxisches Isolierungsausfall zu Gas erzeugt. vermeiden, muss die Einheit geerdet werden. Vor Reinigungs- oder Wartungsarbeiten zur Sicherheit die Klimaanlage Verwenden Sie keine ausschalten und auch von der abgeänderten Kabel, Stromversorgung trennen.
  • Seite 4: Zur Beachtung

    WARNUNG VORSICHT Dieses Gerät ist für den Betrieb in Das Gerät ist in einem Raum ohne Verkaufs- oder Geschäftsräumen, andauernd in Betrieb befindlichen Leichtindustrie oder offenen Flammen (z. B. in Betrieb Landwirtschaftsbetrieben konzipiert und befindliches Gasgerät) und sollte nur von Fachkundigen oder für den Zündquellen (z.
  • Seite 5: Vorsichtsmaßregeln Für Den Gebrauch

    Vorsichtsmaßregeln für den Gebrauch Installation Energiespartipps „ Was zu vermeiden ist Diese Klimaanlage muss von einem qualifizierten Jede Blockierung des Luftein- und -auslasses der Installationsfachmann und in Übereinstimmung mit der Einheit ist zu vermeiden. Installationsanleitung installiert werden, die mit der Einheit (Bei einer Blockierung wird die Einheit nicht gut geliefert wird.
  • Seite 6: Bezeichnung Der Teile

    Bezeichnung der Teile INNENEINHEIT Typ K3 Schild (an der Unterseite der Inneneinheit) Frontverkleidung Luftfi lter In dieser Klimaanlage ist ein Biozidprodukt integriert. Ionisierte Luft, die von einem in der Klimaanlage integrierten Gerät generiert wird, deaktiviert Bakterien und Viren in der Luft und auf Oberflächen Anzeige und verhindert den Schimmelbefall von Oberflächen.
  • Seite 7: Wartung

    Wartung WARNUNG VORSICHT Vor einer Reinigung zur Sicherheit die Klimaanlage Verwenden Sie niemals Lösungsmittel oder starke ausschalten und von der Stromversorgung trennen. Chemikalien. Kunststoffteile außerdem nicht mit (Anderenfalls besteht Stromschlaggefahr sowie sehr heißem Wasser abwischen. (Dies könnte eine Verletzungsgefahr durch das sich schnell drehende Verformung oder Verfärbung zur Folge haben.) Gebläse.) Manche Metallteile und Lamellen haben scharfe Kanten.
  • Seite 8: Nanoe™ X-Funktion

    nanoe™ X-Funktion Anzeige beim Betrieb von nanoe™ X Beispiel: Anfangsbildschirm der Fernbedienung CZ-RTC5B CZ-RTC6* room A 20:30 (THU) SET TEMP. MODE FAN SPEED COOL °C °C FLAP : Bei nanoe™ X-Betrieb : Bei nanoe™ X-Betrieb nanoe™ X Für eine frischere und sauberere Umgebung nanoe™...
  • Seite 9: Innentrocknungsfunktion

    Innentrocknungsfunktion „ Innentrocknungsbetrieb Beim Stoppen des Kühl- oder Entfeuchtungsbetriebs wird der intern gesteuerte Trocknungsprozess aktiviert, um Schimmelbildung in der Einheit (Luftstromweg, Gebläse, Wärmetauscher) zu unterdrücken. Die Schimmelbildung oder Hemmung des Schimmelwachstums variiert je nach Installationsumgebung und Betriebsstunden. Betriebsbedingungen und Betriebsdauer CZ-RTC5B CZ-RTC6* Betrieb im Kühl- oder Entfeuchtungsmodus für mehr als 5...
  • Seite 10: Fehlerdiagnose

    Fehlerdiagnose Gehen Sie die nachstehenden Punkte durch, bevor Sie eine den Kundendienst anfordern. Symptom Ursache / Maßnahme Geräusch ähnlich fließendem • Geräusch des in die Einheit fließenden Kältemittels Wasser ist während oder nach • Geräusch des über die Ablaufleitung ausfließenden Wassers dem Betrieb zu vernehmen.
  • Seite 11: Bevor Sie Den Kundendienst Anfordern

    Bevor Sie den Kundendienst anfordern Symptom Ursache Maßnahme Stromausfall oder nach einem Die EIN/AUS-Betriebstaste an der Fernbedienung Stromausfall drücken. Die Klimaanlage • Wenn der Schutzschalter nicht ausgelöst wurde, das läuft nach dem Betriebstaste (Ein/Aus) befindet sich in Gerät einschalten. Einschalten nicht Ausschaltstellung.
  • Seite 12: Arbeitsweise

    Arbeitsweise „ Heizleistung „ Entfeuchtungsbetrieb (DRY) Diese Klimaanlage nutzt Außenluft zum Heizen, und ihre Sobald die Raumtemperatur den eingestellten Wert Heizleistung nimmt bei fallenden Außentemperaturen ab. erreicht, wird die Außeneinheit automatisch zyklisch ein- → Sollte die Heizleistung nicht ausreichen, ist eine und ausgeschaltet.
  • Seite 13: Technische Daten

    Technische Daten Inneneinheit Wandmontage (Typ K3) Modellbezeichnung S-3650PK3E S-6010PK3E Stromversorgung (Europa) 220 - 230 - 240 V~ 50 Hz Kühlkapazität 12.300 15.400 17.100 20.800 24.200 32.400 BTU/h Sensibel Latent Heizkapazität 13.600 17.700 19.100 23.900 27.300 32.400 BTU/h Elektrische Leistungsaufnahme 0,020...
  • Seite 14: Single-Split-Außeneinheit (R32)

    Technische Daten Außeneinheit Single-Split-Außeneinheit (R32) Modellbezeichnung U-36PZH2E5 U-50PZH2E5 U-60PZH2E5 Europa Stromversorgung 220 - 230 - 240 V~ 50 Hz Kühlkapazität 12.300 17.100 20.800 BTU/h Heizkapazität 13.600 19.100 23.900 BTU/h Schalldruckpegel 43 / 44 45 / 48 46 / 49 dB(A) (Kühlen/Heizen) Schallleistungspegel 62 / 64...
  • Seite 15 Modellbezeichnung U-60PZ2E5 U-71PZ2E5 U-100PZ2E5 U-125PZ2E5 U-140PZ2E5 Europa Stromversorgung 220 - 230 - 240 V~ 50 Hz 12,5 14,0 Kühlkapazität 20.800 24.200 30.700 42.700 47.800 BTU/h 12,5 14,0 Heizkapazität 20.800 24.200 30.700 42.700 47.800 BTU/h Schalldruckpegel 46 / 48 49 / 49 52 / 52 55 / 55 56 / 56...
  • Seite 16 Technische Daten Außeneinheit Single-Split-Außeneinheit (R32) Modellbezeichnung U-36PZH3E5 U-50PZH3E5 U-60PZH3E5 Europa Stromversorgung 220 - 230 - 240 V~ 50 Hz Kühlkapazität BTU/h Heizkapazität BTU/h Schalldruckpegel Siehe mit der Außeneinheit gelieferte dB(A) (Kühlen/Heizen) Anleitung. Schallleistungspegel dB(A) (Kühlen/Heizen) Geräteabmessungen (H×B×T) Nettogewicht Temperaturbereich nach Betriebszustand • Kühlmodus: -15°C~46°C Trockenkugel • Heizmodus: -20°C~24°C Trockenkugel Modellbezeichnung U-71PZH3E5...
  • Seite 17 Modellbezeichnung U-36PZ3E5 U-50PZ3E5 U-60PZ3E5 U-71PZ3E5 Europa Stromversorgung 220 - 230 - 240 V~ 50 Hz Kühlkapazität 12.300 17.100 20.800 24.200 BTU/h Heizkapazität 12.300 17.100 20.800 24.200 BTU/h Schalldruckpegel 46 / 47 46 / 46 47 / 48 48 / 49 dB(A) (Kühlen/Heizen) Schallleistungspegel...
  • Seite 18 Panasonic Corporation Authorised representative in EU http://www.panasonic.com Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany © Panasonic Corporation 2020 WEB-ACXF55-28650-DE DC0920-0...
