44/96 Zu diesem Produkt | Automax 100 | Erweiterungsmodul TS-AC E2-M3-1X
Typenschlüssel
Typenbezeichnung
1 2 3 4 5 6 7 8 9
Beispiel. E R W E I T E R U N G S M O D U L

Produkt:
ERWEITERUNGSMODUL = ERWEITERUNGSMODUL

System:
TS = Trainingssystem

Baureihe/Bauart:
AC = Automatisierungs-Komponente

Ausführung:
E1 = Standalone
E2 = Steckbar

Option:
M1 = 24 V-Verteilung, unbestückt mit Hutschiene
M2 = SPS, XM21 mit Sercos und ETH, DIDO8/1, DO16/1, AIAO-2, 6x M12
M3 = IoT, PR21, ETH-BK, DI16/1, AI4-I, 6x M12

Variante:
1X = Variante 1
Bosch Rexroth AG | 05.2021 | DOK-SUPPL*-TS-AC E2-M3-ITRS-DE-P

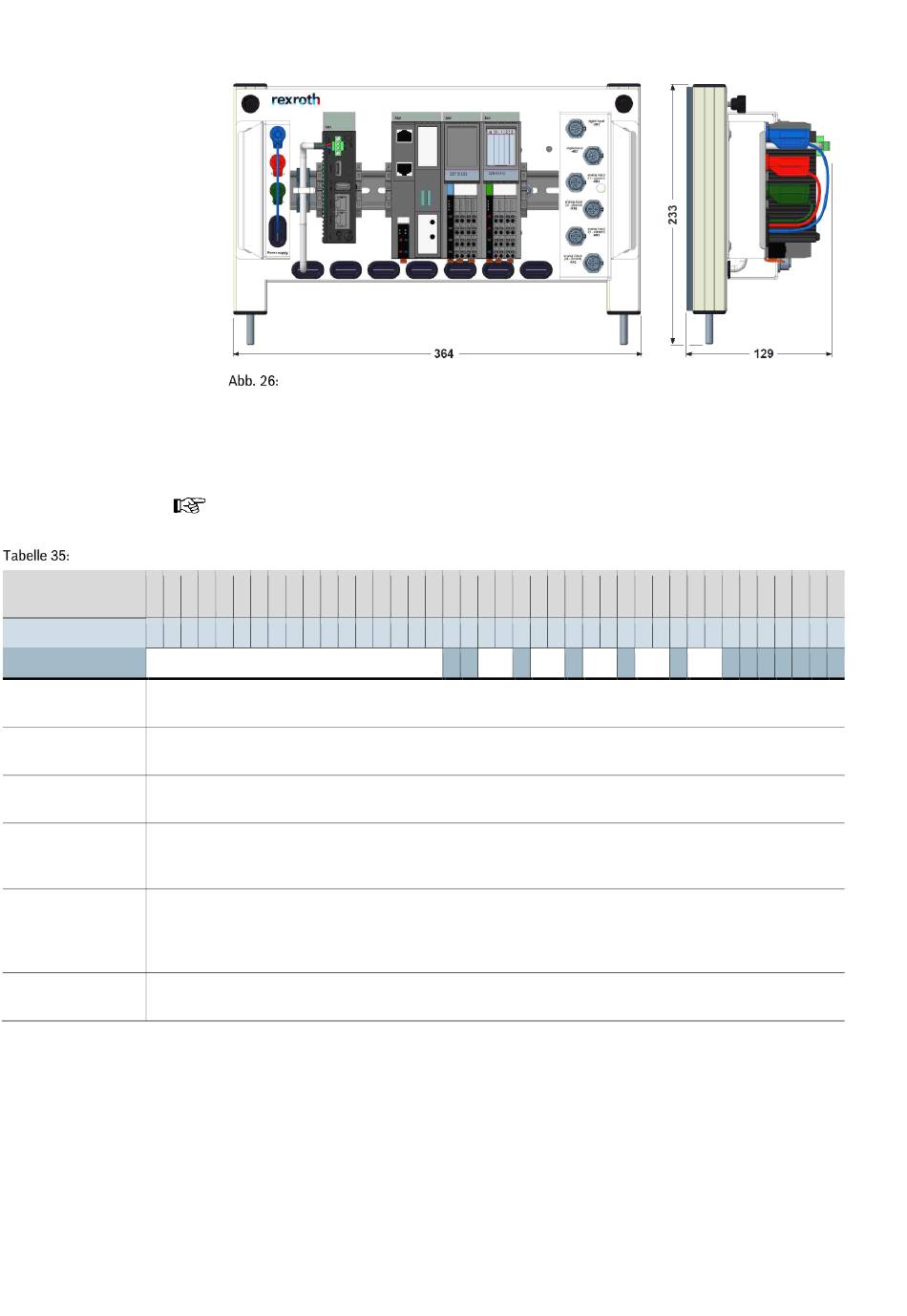

Massblatt des Erweiterungsmoduls TS-AC E2-M3-1X
5.3

Identifikation des Produkts

5.3.1 Typenschlüssel
Die Abbildung zeigt den prinzipiellen Aufbau des Typenschlüssels. Über den aktuellen
Stand der lieferbaren Ausführungen gibt Ihnen Ihr zuständiger Vertriebspartner Auskunft.
1
0 1 2 3 4 5 6 7 8 9

5.3.2

Typenschild

Nachfolgend werden die Angaben und Informationen auf dem Typenschild näher
beschrieben.
2
0 1 2 3 4 5 6 7 8 9
T S - A C E 2 - M 3 - 1 X
   
3
0 1 2 3 4 5 6 7 8 9

4
0
