Zu diesem Produkt | Automax 100 | Erweiterungsmodul TS-AC E2-M3-1X
Mini Industrie PC (-7KE1)
Buskoppler (-7KE2)
Digitale Eingänge (-3KE1)
Analoge Eingänge (-5KE1)
M12 Systemsteckverbinder

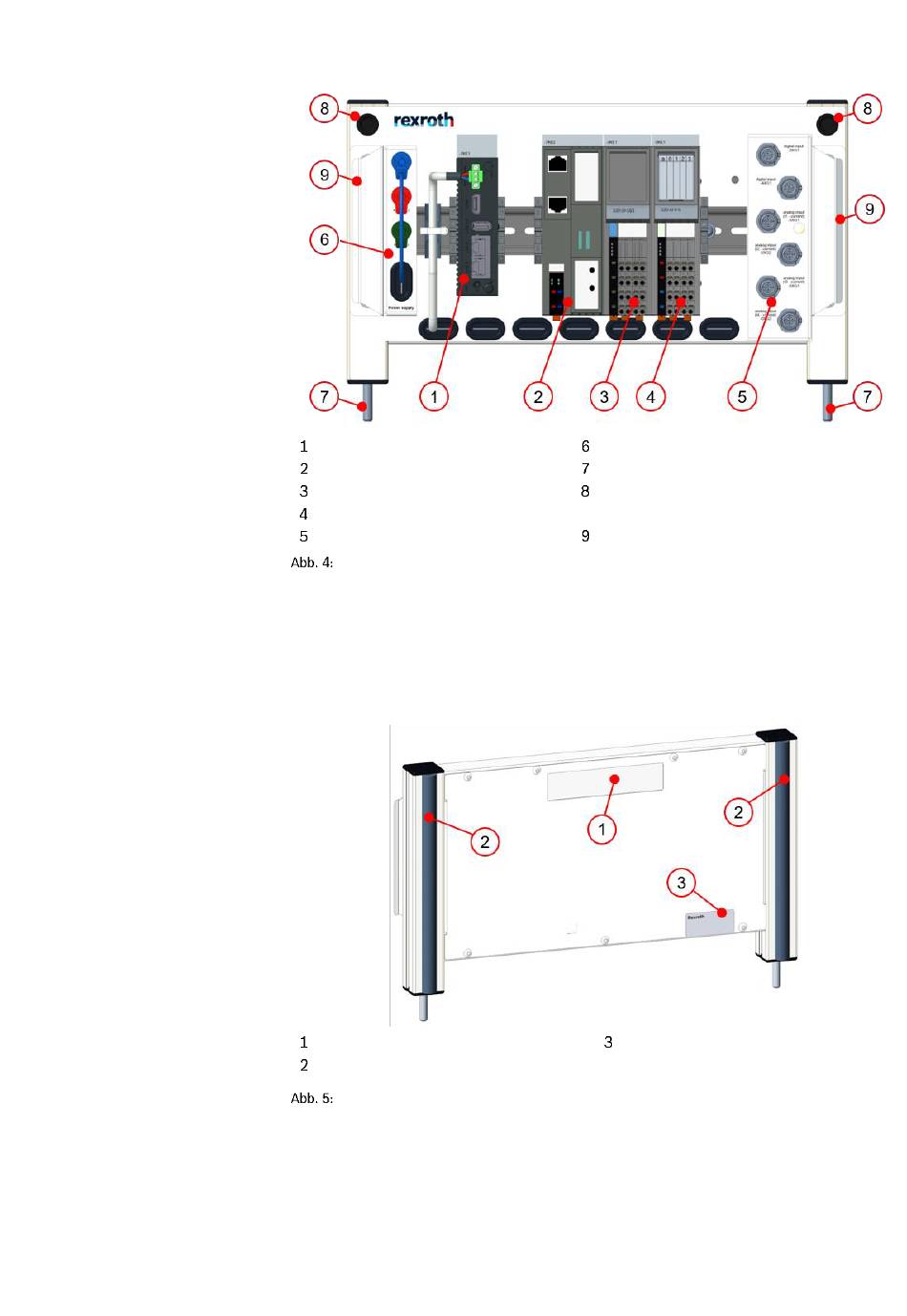

Anordnung der Betriebsmittel des Erweiterungsmoduls
5.2.2 Rückseite
Auf der Rückseite des Erweiterungsmodules befindet sich eine Griffmulde. Diese kann als
Alternative zu den Haltegriffen verwendet werden.
Die beiden seitlichen Leisten aus Kunststoff dienen als Ablageschutz, z.B. beim Ablegen auf
einen Tisch.
Griffmulde
Ablageschutz
Rückseite des Erweiterungsmoduls
5.2.3

Spannungsversorgung

Die Spannungsversorgung des Moduls erfolgt über 3 Sicherheits-Federkorbstecker auf der
Vorderseite des Moduls. Hierfür ist ein Basismodul siehe Tabelle
ab Seite [22] oder ein anderes Erweiterungsmodul erforderlich.
Anschlussblock für Spannungsversorgung
Führungsbolzen
Rändelschrauben zur Fixierung weiterer
Module
Haltegriffe
Typenschild
Bosch Rexroth AG | 05.2021 | DOK-SUPPL*-TS-AC E2-M3-ITRS-DE-P
19/96
„Verfügbare Basismodule"
