Description générale
Le relais différentiel RD2, couplé à un transformateur toroïdal
externe, permet de protéger les câbles d'une ligne contre les pannes
vers la terre. L'appareil peut être alimenté de la même paire de
bornes aussi bien en AC (de 110V à 400 V) qu'en DC (de 48V à
110V). Au moyen d'interrupteurs minidip, on peut sélectionner la
sensibilité et le temps d'intervention de l'appareil. Comme sortie,
on dispose d'un contact d'échange (NO-NC).

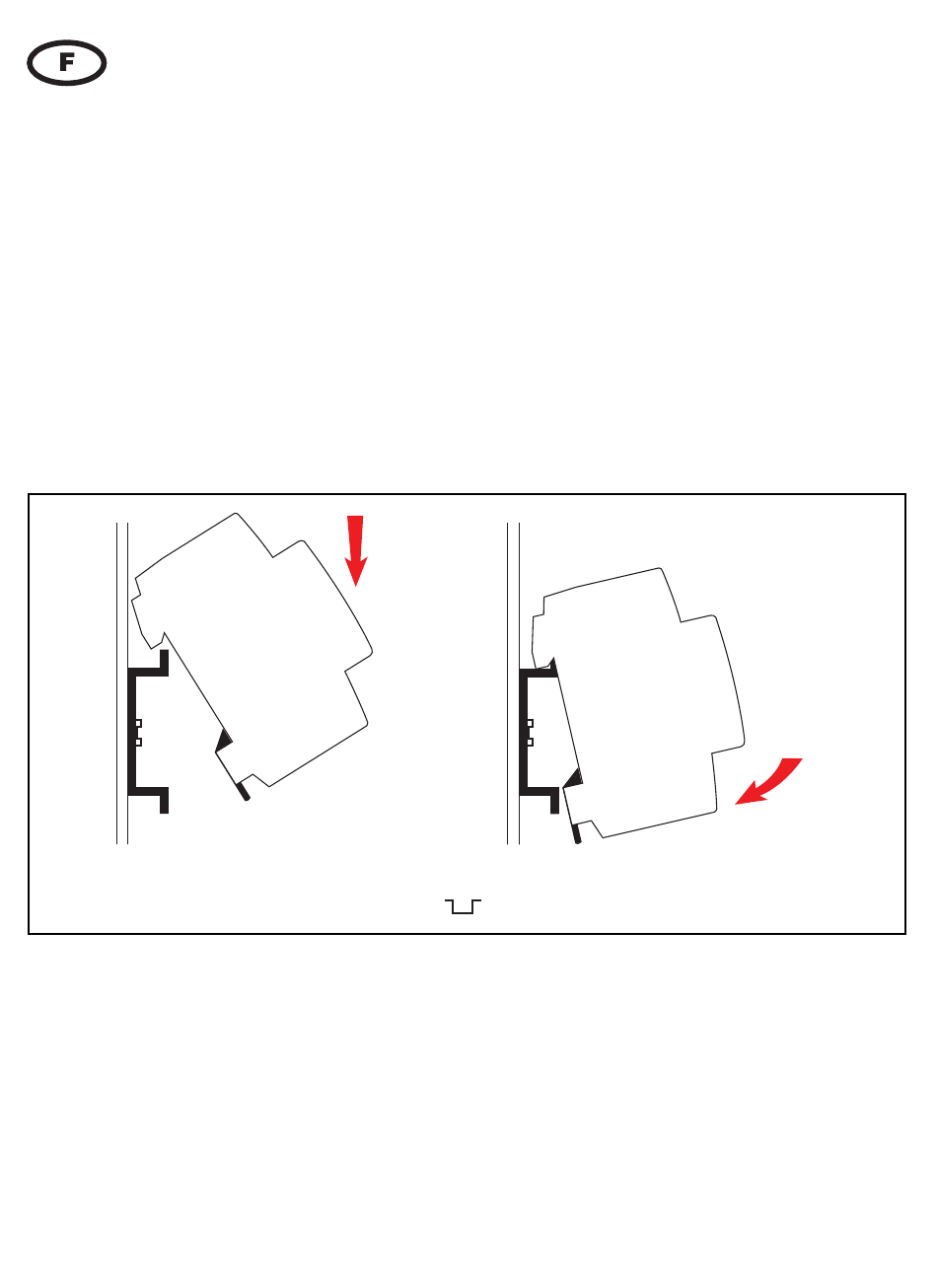

Instructions pour le montage
1°
2°
DIN EN 50022 (35 mm
)
Principe de fonctionnement
En présence d'un courant de dispersion vers la terre (courant
différentiel), le transformateur toroïdal fournit un signal au relais
différentiel RD2 qui l'élabore et le compare à la sélection de
sensibilité introduite. Dès que ce seuil est dépassé, le retard introduit
est activé et le contact d'alarme intervient.
