Allgemeine Beschreibung
Das Differential-Relais RD 2, das an einen äußeren Ringkern-
Transformator gekuppelt ist, ermöglicht den Schutz der Kabel einer
Leitung gegen Störungen in Richtung der Erde. Das Gerät kann
sowohl mit Wechselstrom (von 110 V bis 400 V) wie mit Gleichstrom
(von 48 V bis 100 V) vom selben Paar Klemmen gespeist werden.
Über Minidip-Schalter können die Empfindlichkeit und die
Ansprechzeit des Geräts eingestellt werden. Als Ausgang wird ein
Wechselkontakt
(normalerweise
offen
-
normalerweise
geschlossen) zur Verfügung gestellt.

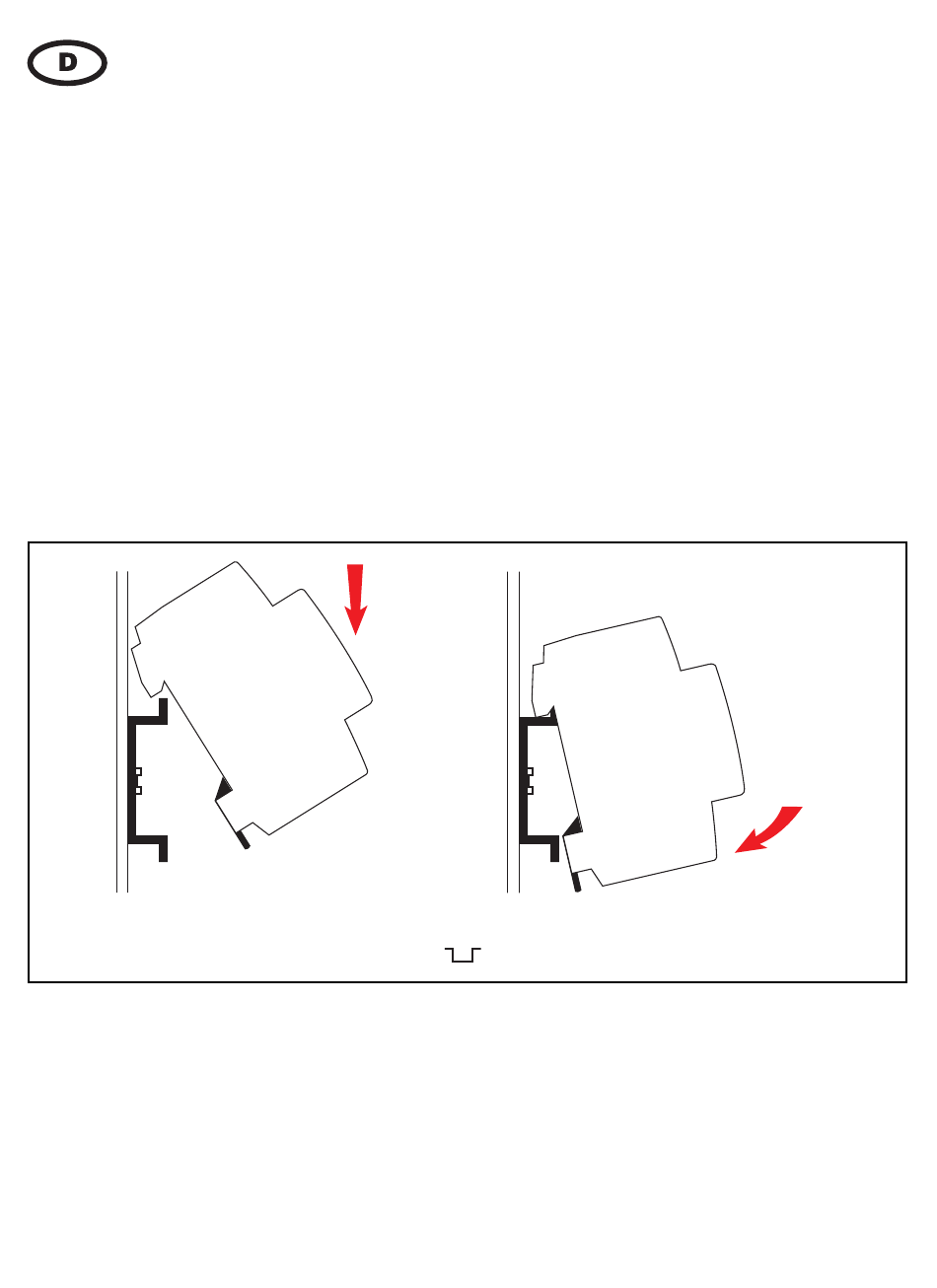

Montageanweisungen
1°
2°
DIN EN 50022 (35 mm
)
Betriebsprinzip
Bei Vorhandensein eines Leckstroms in Richtung Erde
(Differentialstrom) liefert der Ringkern-Transformator ein Signal an
das Differential-Relais RD2, das von diesem verarbeitet und mit der
eingestellten Empfindlichkeitswahl verglichen wird. Wird dieser
Schwellenwert einmal überschritten, wird die eingestellte
Verzögerung freigegeben, woraufhin der Alarmkontakt anspricht.
12
