Kurzanleitung

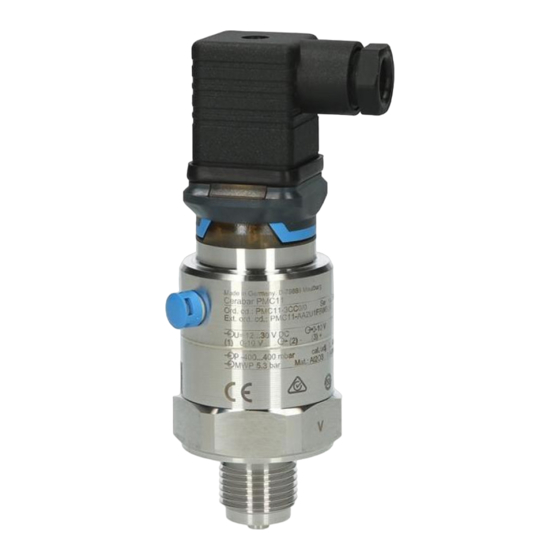

Cerabar PMC11, PMC21,
PMP11, PMP21, PMP23
Prozessdruckmessung
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
Für alle Geräteausführungen verfügbar über:
• Internet:
www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Cerabar PMC11
Inhaltszusammenfassung für Endress+Hauser Cerabar PMC11
- Seite 1 PMP11, PMP21, PMP23 Prozessdruckmessung Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
- Seite 2 Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............4 Dokumentfunktion . -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 Hinweise zum Dokument Dokumentfunktion Die Anleitung liefert alle wesentlichen Informationen von der Warenannahme bis zur Erstin- betriebnahme. Verwendete Symbole 1.2.1 Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird. -
Seite 5: Symbole In Grafiken
Symbole in Grafiken Positionsnummern: 1, 2, 3 ... Handlungsschritte: Ansichten: A, B, C, ... Dokumentation Die aufgelisteten Dokumenttypen sind verfügbar: Im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Download 1.3.1 Technische Information (TI): Planungshilfe für Ihr Gerät PMC11: TI01133P PMP11: TI01133P PMC21: TI01133P... -
Seite 6: Begriffe Und Abkürzungen
Hinweise zum Dokument Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 Begriffe und Abkürzungen A0029505 OPL: Das OPL (Over Pressure Limit = Sensor Überlastgrenze) für das Messgerät ist abhängig vom druckschwächsten Glied der ausgewählten Komponenten, das heißt, neben der Messzelle ist auch der Prozessanschluss zu beachten. -
Seite 7: Turn Down Berechnung
Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 Grundlegende Sicherheitshinweise Der Turn Down wird im Werk voreingestellt und ist nicht änderbar. Turn down Berechnung Siehe Betriebsanleitung. Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen: ‣... -
Seite 8: Restrisiken
Grundlegende Sicherheitshinweise Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 Klärung bei Grenzfällen: ‣ Bei speziellen Prozessmedien und Medien für die Reinigung: Endress+Hauser ist bei der Abklärung der Korrosionsbeständigkeit prozessberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung. 2.2.3 Restrisiken Das Gehäuse kann im Betrieb eine Temperatur nahe der Prozesstemperatur annehmen. -
Seite 9: Produktbeschreibung
Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 Produktbeschreibung Produktbeschreibung Siehe Betriebsanleitung. Warenannahme und Produktidentifizierung Warenannahme • Bestellcode auf Lieferschein mit Bestellcode auf Produktaufkleber identisch? • Ware unbeschädigt? • Entsprechen die Daten auf dem Typenschild den Bestellangaben und dem Lieferschein? • Falls erforderlich (siehe Typenschild): Sind die Sicherheitshinweise (XA) vorhanden? •... -
Seite 10: Typenschild
Warenannahme und Produktidentifizierung Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 4.2.2 Typenschild Cerabar Made in Germany, D-79689 Maulburg Ord. cd.: Ser. no.: Ext. ord. cd.: Date: TAG: A0024456 Herstelleradresse Gerätename Bestellnummer Seriennummer Erweiterte Bestellnummer Lagerung und Transport 4.3.1 Lagerbedingungen Originalverpackung verwenden. -
Seite 11: Montage
Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 Montage Montage Montagebedingungen • Bei der Montage, beim elektrischen Anschließen und im Betrieb darf keine Feuchtigkeit in das Gehäuse eindringen. • Bei M12 Stecker aus Metall: Die Schutzkappe (nur bei IP69- und Ex ec-Variante) des M12 Stecker Anschlusses erst kurz vor dem elektrischen Anschluss entfernen. -
Seite 12: Montageort
Montage Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 Achse der Prozessmembrane Prozessmembrane zeigt Prozessmembrane zeigt horizontal (A) nach oben (B) nach unten (C) PMP11 Kalibrationslage, kein Einfluss Bis zu +4 mbar (+0,058 psi) Bis zu –4 mbar (–0,058 psi) PMP21 PMP23... -
Seite 13: Elektrischer Anschluss
Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 Elektrischer Anschluss Elektrischer Anschluss Anschluss Messeinheit 6.1.1 Klemmenbelegung WARNUNG Verletzungsgefahr durch unkontrolliert ausgelöste Prozesse! ‣ Versorgungsspannung ausschalten, bevor Sie das Gerät anschließen. ‣ Sicherstellen, dass keine nachgelagerten Prozesse unbeabsichtigt gestartet werden. WARNUNG Versorgungsspannung möglicherweise angeschlossen! Explosionsgefahr! ‣... - Seite 14 Elektrischer Anschluss Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 4...20 mA Ausgang Gerät Stecker M12 Ventilstecker Kabel PMC11 0.5A 0.5A 0.5A PMP11 PMC21 PMP21 L– PMP23 L– L– A0023487 A0022823 A0023783 braun = L+ blau = L- grün/gelb = Erdanschluss (a) Referenzluftschlauch 0...10 V Ausgang...
-
Seite 15: Stromaufnahme Und Alarm-Signal
Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 Elektrischer Anschluss 6.1.3 Stromaufnahme und Alarm-Signal Elektronikvariante Gerät Stromaufnahme Alarm-Signal 4...20 mA Ausgang PMC11 ≤ 26 mA > 21 mA PMP11 PMC21 PMP21 PMP23 0...10 V Ausgang PMC11 < 12 mA 11 V PMP11 Bei MAX Alarm (Werkeinstellung) Schaltvermögen... -
Seite 16: Lastwiderstand (Für 0...10 V Geräte)
Bedienungsmöglichkeiten Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 R Lmax [ ] W 1068 6.5V R Lmax £ 22mA A0029452 Spannungsversorgung 10...30 V DC maximaler Bürdenwiderstand Lmax Versorgungsspannung 6.4.2 Lastwiderstand (für 0...10 V Geräte) Der Lastwiderstand muss ≥ 5 [kΩ] sein. -
Seite 17: Versorgungsspannung
Cerabar PMC11, PMC21, PMP11, PMP21, PMP23 Bedienungsmöglichkeiten 7.1.2 Montage A0022208 Dichtungen zwischen Sensor/Aufsteckanzeige und Aufsteckanzeige/ Stecker legen. Aufsteckanzeige (2) zwischen Stecker (3) und Steckersockel (1) des Sensors stecken. Befestigungsschraube (4) durch die verlängerte, zum Lieferumfang gehörende Schraube ersetzen. Unter die LED-Anzeige kann ein zum Lieferumfang gehörender Aufkleber mit Angabe der technischen Einheit angebracht werden. -
