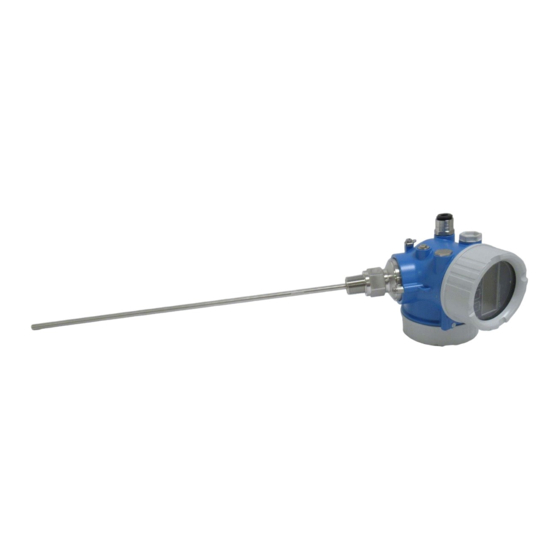

Endress+Hauser Levelflex FMP51 Modbus Kurzanleitung
Geführtes radar
Vorschau ausblenden
Andere Handbücher für Levelflex FMP51 Modbus:
- Betriebsanleitung (248 Seiten) ,
- Technische information (136 Seiten) ,
- Kurzanleitung (68 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks

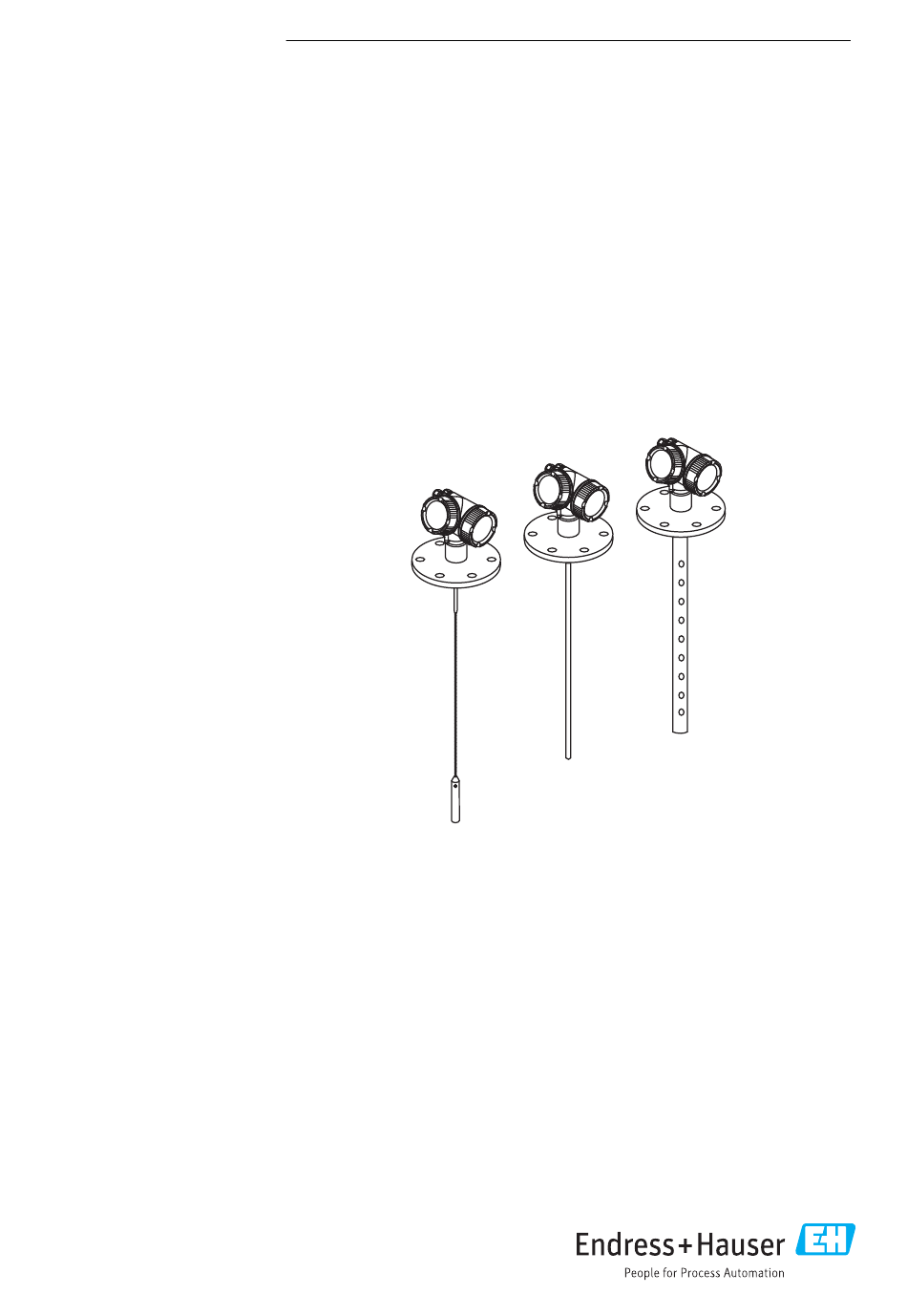

KA01421F/00/DE/01.19
71424615
2019-03-04
Products
Kurzanleitung
Levelflex FMP51
Modbus
Geführtes Radar
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen zu dem Gerät entnehmen Sie der
Betriebsanleitung und den weiteren Dokumentationen:
Für alle Geräteausführungen verfügbar über:
– Internet:
www.endress.com/deviceviewer
– Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Levelflex FMP51 Modbus
Inhaltszusammenfassung für Endress+Hauser Levelflex FMP51 Modbus
- Seite 1 Modbus Geführtes Radar Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen zu dem Gerät entnehmen Sie der Betriebsanleitung und den weiteren Dokumentationen: Für alle Geräteausführungen verfügbar über: – Internet: www.endress.com/deviceviewer – Smartphone/Tablet: Endress+Hauser Operations App...
- Seite 2 Levelflex FMP51 Modbus Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Levelflex FMP51 Modbus Inhaltsverzeichnis Inhaltsverzeichnis Wichtige Hinweise zum Dokument ..........4 Darstellungskonventionen . -
Seite 4: Wichtige Hinweise Zum Dokument
Wichtige Hinweise zum Dokument Levelflex FMP51 Modbus Wichtige Hinweise zum Dokument Darstellungskonventionen 1.1.1 Warnhinweissymbole Symbol Bedeutung GEFAHR! Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht ver- GEFAHR mieden wird, zu Tod oder schwerer Körperverletzung führen wird. -
Seite 5: Symbole Für Informationstypen
Levelflex FMP51 Modbus Wichtige Hinweise zum Dokument 1.1.4 Symbole für Informationstypen Symbol Bedeutung Symbol Bedeutung Erlaubt Zu bevorzugen Abläufe, Prozesse oder Handlungen, Abläufe, Prozesse oder Handlungen, die erlaubt sind. die zu bevorzugen sind. Verboten Tipp Abläufe, Prozesse oder Handlungen, Kennzeichnet zusätzliche Informatio- die verboten sind. -
Seite 6: Grundlegende Sicherheitshinweise
Grundlegende Sicherheitshinweise Levelflex FMP51 Modbus Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen: ‣ Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätigkeit entspricht. ‣ Vom Anlagenbetreiber autorisiert. ‣ Mit den nationalen Vorschriften vertraut. -
Seite 7: Betriebssicherheit
Levelflex FMP51 Modbus Grundlegende Sicherheitshinweise Bei teilbaren Sondenstäben kann Medium in die Zwischenräume der Teilstabverbindungen eindringen. Beim Öffnen der Teilstabverbindungen kann dieses Medium austreten. Bei gefährlichen (zum Beispiel aggressiven oder toxischen) Medien besteht so Verletzungsgefahr. ‣ Beim Öffnen der Teilstabverbindungen erforderliche Schutzausrsütung entsprechend dem Medium tragen. -
Seite 8: Eac-Konformität
Grundlegende Sicherheitshinweise Levelflex FMP51 Modbus Der Hersteller bestätigt die erfolgreiche Prüfung des Geräts mit der Anbringung des CE-Zeichens. 2.5.2 EAC-Konformität Das Messsystem erfüllt die gesetzlichen Anforderungen der anwendbaren EAC-Richtlinien. Diese sind zusammen mit den angewandten Normen in der entsprechenden EAC-Konformi- tätserklärung aufgeführt. -
Seite 9: Produktbeschreibung
Levelflex FMP51 Modbus Produktbeschreibung Produktbeschreibung Produktaufbau 3.1.1 Levelflex FMP51 A0012399 1 Aufbau des Levelflex Elektronikgehäuse Prozessanschluss (hier beispielhaft: Flansch) Seilsonde Sondenendgewicht Stabsonde Koaxsonde Endress+Hauser... -
Seite 10: Warenannahme Und Produktidentifizierung
• Ware unbeschädigt? • Entsprechen Typenschilddaten den Bestellangaben auf dem Lieferschein? • Falls erforderlich (siehe Typenschild): Sind die Sicherheitshinweise (XA) vorhanden? Wenn eine dieser Bedingungen nicht zutrifft: Wenden Sie sich an Ihre Endress+Hauser- Vertriebsstelle. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung: •... -
Seite 11: Lagerung, Transport
Levelflex FMP51 Modbus Lagerung, Transport Lagerung, Transport Lagerbedingungen • Zulässige Lagerungstemperatur: –40 … +80 °C (–40 … +176 °F) • Originalverpackung verwenden. Produkt zur Messstelle transportieren WARNUNG Gehäuse oder Sonde kann beschädigt werden oder abreißen. Verletzungsgefahr! ‣ Messgerät in Originalverpackung oder am Prozessanschluss zur Messstelle transportieren. -
Seite 12: Montage
Montage Levelflex FMP51 Modbus Montage Montagebedingungen 6.1.1 Geeignete Montageposition A0012606 3 Montagebedingungen für Levelflex Endress+Hauser... - Seite 13 Levelflex FMP51 Modbus Montage Montageabstände • Abstand (A) von Seil- und Stabsonden zur Behälterwand: – bei glatten metallischen Wänden: > 50 mm (2 in) – bei Kunststoffwänden: > 300 mm (12 in) zu metallischen Teilen außerhalb des Behälters – bei Betonwänden: > 500 mm (20 in), ansonsten kann sich der zulässige Messbereich reduzieren.
-
Seite 14: Fixierung Der Sonde
Montage Levelflex FMP51 Modbus 6.1.2 Fixierung der Sonde Fixierung von Seilsonden A0012609 Durchhang: ≥ 10 mm/(1 m Sondenlänge) [0.12 in/(1 ft Sondenlänge)] Zuverlässig geerdete Fixierung Zuverlässig isolierte Fixierung Befestigung im Innengewinde des Sondenendgewichts Befestigungssatz isoliert • Unter folgenden Bedingungen muss das Ende der Seilsonde fixiert werden: wenn anderfalls die Sonde zeitweise die Behälterwand, den Konus, die Einbauten/Verstre-... -
Seite 15: Fixierung Von Stabsonden
Levelflex FMP51 Modbus Montage Fixierung von Stabsonden • Bei WHG-Zulassung: Bei Sondenlängen ≥ 3 m (10 ft) ist eine Abstützung erforderlich. • Allgemein ist eine Fixierung bei waagerechter Strömung (z.B. durch Rührwerk) oder starker Vibration erforderlich. • Stabsonden nur unmittelbar am Sondenende fixieren. - Seite 16 Montage Levelflex FMP51 Modbus Sonde a [mm (inch)] b [mm (inch)] 8 mm (1/3") < 14 (0,55) 8,5 (0,34) 12 mm (1/2") < 20 (0,78) 12,5 (0,52) 16 mm (0,63in) < 26 (1,02) 16,5 (0,65) HINWEIS Schlechte Erdung des Sondenendes kann zu Fehlmessungen führen.
-
Seite 17: Fixierung Von Koaxsonden
Levelflex FMP51 Modbus Montage Fixierung von Koaxsonden Für WHG-Zulassung: Bei Sondenlängen ≥ 3 m (10 ft) ist eine Abstützung erforderlich. A0012608 Koaxsonden können an beliebiger Stelle des Masserohres fixiert werden. Endress+Hauser... -
Seite 18: Messgerät Montieren
Montage Levelflex FMP51 Modbus Messgerät montieren 6.2.1 Benötigtes Montagewerkzeug • Für Einschraubgewinde 3/4": Gabelschlüssel 36 mm • Für Einschraubgewinde 1-1/2": Gabelschlüssel 55 mm • Zum Kürzen von Stab- oder Koax-Sonden: Säge • Zum Kürzen von Seilsonden: – Innensechskantschlüssel SW3 (für 4-mm-Seile) bzw. SW4 (für 6-mm-Seile) –... - Seite 19 Levelflex FMP51 Modbus Montage 4 (0.16) 3 mm A0012453 Seilmaterial Drehmoment Gewindestifte 4 mm (0,16 in) 40 mm (1,6 in) 3 mm 5 Nm (3,69 lbf ft) Mit Innensechskantschlüssel die Gewindestifte am Seilgewicht beziehungsweise an der Befestigung der Zentrierscheibe lösen. Hinweis: Die Gewindestifte sind zur Sicherung gegen unbeabsichtigtes Lösen mit einer klemmenden Beschichtung versehen, so dass...
- Seite 20 Montage Levelflex FMP51 Modbus Kürzen von Koaxsonden Koaxsonden müssen gekürzt werden, wenn der Abstand zum Behälterboden bzw. Auslaufko- nus kleiner ist als 10 mm (0,4 in). Koaxsonden können maximal 80 mm (3,2 in) von unten gekürzt werden. Sie haben im Inneren Zentrierungen, die den Stab zentrisch im Rohr fixieren.
-
Seite 21: Gerät Montieren
Levelflex FMP51 Modbus Montage 6.2.3 Gerät montieren Geräte mit Einschraubgewinde montieren A0012528 Das Gerät mit dem Einschraubgewinde in eine Muffe oder einen Flansch einschrauben und damit am Prozessbehälter befestigen. • Beim Einschrauben nur am Sechskant drehen: – Gewinde 3/4": Gabelschlüssel 36 mm –... - Seite 22 Montage Levelflex FMP51 Modbus A0012852 Beim Einführen der Seilsonde in den Behälter Folgendes beachten: • Sondenseil langsam abwickeln und vorsichtig in den Behälter hinunterlassen. • Knicken des Seils unbedingt vermeiden. • Ein unkontrolliertes Pendeln des Gewichts vermeiden, weil Schläge Behältereinbauten beschädigen können.
- Seite 23 Levelflex FMP51 Modbus Montage VORSICHT Mechanische Spannungen können die Stecker des Verbindungskabels beschädigen oder zu einem unbeabsichtigten Lösen des Steckers führen. ‣ Zunächst die Sonde und das Elektronikgehäuse fest montieren. Erst dann das Verbingungs- kabel anbringen. ‣ Das Verbindungskabel frei von mechanischen Spannungen verlegen. Minimaler Biegera- dius: 100 mm (4").
-
Seite 24: Messumformergehäuse Drehen
Montage Levelflex FMP51 Modbus Anschließen des Verbindungskables Benötigtes Werkzeug: Gabelschlüssel SW18 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft) = 100 (4) = 100 (4) 6 Nm 6 Nm (4.42 lbf ft) (4.42 lbf ft) A0014794 5 Anschließen des Verbindungskabels. - Seite 25 Levelflex FMP51 Modbus Montage max. 350° 8 mm 8 mm A0032242 Befestigungsschraube mit Gabelschlüssel lösen. Gehäuse in die gewünschte Richtung drehen. Befestigungsschraube anziehen (1,5 Nm bei Kunststoffgehäuse; 2,5 Nm bei Alu- oder Edelstahlgehäuse). 6.2.6 Anzeige drehen Deckel öffnen 3 mm A0021430 Schraube der Sicherungskralle des Elektronikraumdeckels mit Innensechskantschlüssel...
-
Seite 26: Anzeigemodul Drehen
Montage Levelflex FMP51 Modbus Anzeigemodul drehen A0036401 Anzeigemodul mit leichter Drehbewegung herausziehen. Anzeigemodul in die gewünschte Lage drehen: Max. 8 × 45 ° in jede Richtung. Spiralkabel in den Zwischenraum von Gehäuse und Hauptelektronikmodul hineinlegen und das Anzeigemodul auf den Elektronikraum stecken, bis es einrastet. -
Seite 27: Montagekontrolle
Levelflex FMP51 Modbus Montage Montagekontrolle Ist das Gerät unbeschädigt (Sichtkontrolle)? Erfüllt das Gerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur • Prozessdruck • Umgebungstemperatur • Messbereich Sind Messstellenkennzeichnung und Beschriftung korrekt (Sichtkontrolle)? Ist das Gerät gegen Niederschlag und direkte Sonneneinstrahlung ausreichend geschützt? -
Seite 28: Elektrischer Anschluss
Elektrischer Anschluss Levelflex FMP51 Modbus Elektrischer Anschluss Anschlussbedingungen 7.1.1 Klemmenbelegung Modbus Anschluss an einen Modbus-Master A (+) B (-) 10.5 - 29V A0035159 Modbus-Master Versorgungsspannung Kabeleinführung für den Modbus-Anschluss Kabeleinführung für die Versorgungsspannung Anschluss für Schutzerde Endress+Hauser... - Seite 29 Levelflex FMP51 Modbus Elektrischer Anschluss Anschluss an FieldCare/DeviceCare über RS485 Für die Parametrierung über FieldCare order DeviceCare empfiehlt es sich, das Gerät vom Bus zu trennen und über eine USB-zu-RS485-Schnittstelle mit dem Computer zu verbin- den. RS485 10.5 - 29V...
-
Seite 30: Versorgungsspannung
Elektrischer Anschluss Levelflex FMP51 Modbus Anschluss an DeviceCare/FieldCare über Service-Schnittstelle A0032466 Service-Schnittstelle (CDI) des Messgeräts (= Endress+Hauser Common Data Interface) Commubox FXA291 Computer mit Bedientool DeviceCare/FieldCare 7.1.2 Versorgungsspannung Versorgungsspannung 10,5 … 29 V Welligkeit (< 100 Hz); 10 mV (> 100 Hz) 7.1.3... -
Seite 31: Messgerät Anschließen
Levelflex FMP51 Modbus Elektrischer Anschluss Messgerät anschließen WARNUNG Explosionsgefahr! ‣ Entsprechende nationale Normen beachten. ‣ Angaben der Sicherheitshinweise (XA) einhalten. ‣ Nur spezifizierte Kabelverschraubung benutzen. ‣ Prüfen, ob die Hilfsenergie mit der Angabe auf dem Typenschild übereinstimmt. ‣ Vor dem Anschließen des Gerätes: Hilfsenergie ausschalten. -
Seite 32: Steckbare Federkraftklemmen
Elektrischer Anschluss Levelflex FMP51 Modbus Kabelmantel entfernen. Kabelenden 10 mm (0,4 in) abisolieren. Bei Litzenkabeln: Zusätzlich Aderendhülsen anbringen. Kabelverschraubungen fest anziehen. A0035426 Kabel gemäß Klemmenbelegung anschließen → 28. Bei Verwendung von abgeschirmtem Kabel: Kabelschirm mit der Erdungsklemme ver- binden. - Seite 33 Levelflex FMP51 Modbus Elektrischer Anschluss ≤ 3 (0.12) A0035427 7 Maßeinheit: mm (in) Um Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschraubendreher ≤ 3 mm auf den Schlitz zwischen den beiden Klem- menlöchern drücken Gleichzeitig das Kabelende aus der Klemme ziehen...
-
Seite 34: Anschlusskontrolle
Elektrischer Anschluss Levelflex FMP51 Modbus Anschlusskontrolle Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)? Erfüllen die verwendeten Kabel die Anforderungen? Sind die montierten Kabel von Zug entlastet? Sind alle Kabelverschraubungen montiert, fest angezogen und dicht? Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein? ... -
Seite 35: Inbetriebnahme Über Wizard
Levelflex FMP51 Modbus Inbetriebnahme über Wizard Inbetriebnahme über Wizard In FieldCare und DeviceCare steht ein Wizard zur Verfügung, der durch die Erstinbetrieb- nahme führt. Modbus-Kommunikation konfigurieren siehe separate Dokumentation: BA01957F (Betriebsanleitung FMP51, Modbus) Das Gerät mit FieldCare bzw. Device Care verbinden (siehe dazu Kapitel "Bedienmöglich- keiten"... - Seite 36 Inbetriebnahme über Wizard Levelflex FMP51 Modbus Wenn alle Seiten ausgefüllt sind: Auf "Sequenzende" klicken, um den Wizard zu schlie- ßen. Wenn der Wizard abgebrochen wird, bevor alle erforderlichen Parameter eingestellt wurden, befindet sich das Gerät möglicherweise in einem undefinierten Zustand. In die- sem Fall empfiehlt es sich, das Gerät auf Werkseinstellungen zurückzusetzen.
-
Seite 37: Inbetriebnahme (Über Bedienmenü)
Levelflex FMP51 Modbus Inbetriebnahme (über Bedienmenü) Inbetriebnahme (über Bedienmenü) Anzeige- und Bedienmodul 9.1.1 Anzeigedarstellung User ABC_ DEFG HIJK LMNO PQRS TUVW A0012635 8 Anzeigedarstellung auf dem Anzeige- und Bedienmodul Messwertdarstellung (1 Messwert groß) 1.1 Kopfzeile mit Messstellenbezeichnung und Fehlersymbol (falls ein Fehler vorliegt) 1.2 Messwertsymbole... -
Seite 38: Bedienelemente
Inbetriebnahme (über Bedienmenü) Levelflex FMP51 Modbus 9.1.2 Bedienelemente Taste Bedeutung Minus-Taste Bei Menü, Untermenü Bewegt in einer Auswahlliste den Markierungsbalken nach oben. A0018330 Bei Text- und Zahleneditor Bewegt in der Eingabemaske den Markierungsbalken nach links (rückwärts). Plus-Taste Bei Menü, Untermenü... -
Seite 39: Kontextmenü Aufrufen
Levelflex FMP51 Modbus Inbetriebnahme (über Bedienmenü) 9.1.3 Kontextmenü aufrufen Mithilfe des Kontextmenüs kann der Anwender schnell und direkt aus der Betriebsanzeige die folgenden Menüs aufrufen: • Setup • Datensicherung Anzeige • Hüllkurve • Tastensperre ein Kontextmenü aufrufen und schließen Der Anwender befindet sich in der Betriebsanzeige. -
Seite 40: Bedienmenü
Inbetriebnahme (über Bedienmenü) Levelflex FMP51 Modbus Bedienmenü Parameter/Untermenü Bedeutung Beschreibung Language Legt die Bediensprache der Vor- Ort-Anzeige fest Setup Nach Einstellung der Setup- Parameter sollte die Messung in der Regel vollständig paramet- riert sein. Setup→Ausblendung Ausblendung von Störechos Setup→Erweitertes Setup Enthält weitere Untermenüs... -
Seite 41: Schreibschutz Aufheben
Levelflex FMP51 Modbus Inbetriebnahme (über Bedienmenü) Schreibschutz aufheben Falls das Gerät schreibgeschützt ist, muss es zunächst freigegeben werden. Siehe dazu die Betriebsanleitung des Geräts: BA01957F (FMP51, Modbus) Bediensprache einstellen Werkseinstellung: Englisch oder bestellte Landessprache X X X X X X X 20.50... -
Seite 42: Füllstandmessung Konfigurieren
Inbetriebnahme (über Bedienmenü) Levelflex FMP51 Modbus Füllstandmessung konfigurieren 20 mA 100% 4 mA A0011360 10 Konfigurationsparameter zur Füllstandmessung in Flüssigkeiten LN = Sondenlänge R = Referenzpunkt der Messung D = Distanz E = Abgleich Leer (= Nullpunkt) L = Füllstand F = Abgleich Voll (= Spanne) Setup → Messstellenbezeichnung... - Seite 43 Levelflex FMP51 Modbus Inbetriebnahme (über Bedienmenü) Setup → Abgleich Leer Leerdistanz E angeben (Distanz vom Referenzpunkt R zur 0%-Marke). Setup → Abgleich Voll Volldistanz F angeben (Distanz von der 0%- zur 100%-Marke). Setup → Füllstand Anzeige des gemessenen Füllstands L (zur Kontrolle). 10. Setup → Distanz ...
-
Seite 44: Trennschichtmessung Konfigurieren
Inbetriebnahme (über Bedienmenü) Levelflex FMP51 Modbus Trennschichtmessung konfigurieren Eine Trennschichtmessung ist nur möglich, wenn das Gerät über die entsprechende Soft- wareoption verfügt. In der Produkstruktur: Merkmal 540 "Anwendungspakete", Option EB "Trennschichtmessung". 100% DK (DC ) A0011177 11 Konfigurationsparameter für Trennschichtmessung... -
Seite 45: Benutzerspezifische Anwendungen
Levelflex FMP51 Modbus Inbetriebnahme (über Bedienmenü) Setup → Tanktyp Tanktyp wählen. Setup → Rohrdurchmesser (nur bei "Tanktyp" = "Bypass/Schwallrohr") Durchmesser des Bypasses oder Schwallrohrs angeben. Setup → Befüllgrad Befüllgrad angeben (Teilbefüllt oder Geflutet) Setup → Distanz zum oberen Abgang ... - Seite 48 *71424615* 71424615 www.addresses.endress.com...
