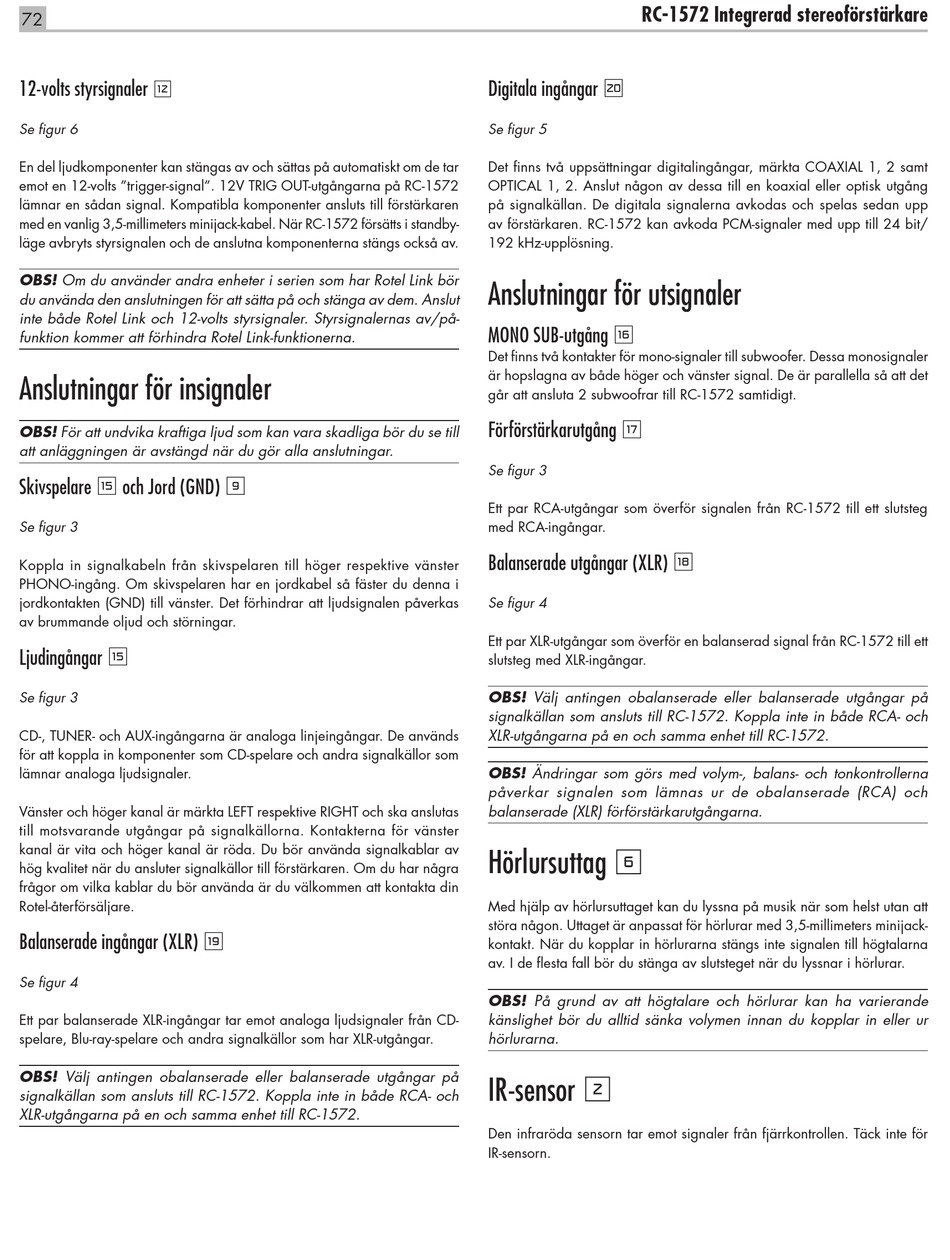

12‑volts styrsignaler =
Se figur 6
En del ljudkomponenter kan stängas av och sättas på automatiskt om de tar
emot en 12-volts "trigger-signal". 12V TRIG OUT-utgångarna på RC-1572
lämnar en sådan signal. Kompatibla komponenter ansluts till förstärkaren
med en vanlig 3,5-millimeters minijack-kabel. När RC-1572 försätts i standby-
läge avbryts styrsignalen och de anslutna komponenterna stängs också av.
OBS! Om du använder andra enheter i serien som har Rotel Link bör
du använda den anslutningen för att sätta på och stänga av dem. Anslut
inte både Rotel Link och 12-volts styrsignaler. Styrsignalernas av/på-
funktion kommer att förhindra Rotel Link-funktionerna.
Anslutningar för insignaler
OBS! För att undvika kraftiga ljud som kan vara skadliga bör du se till
att anläggningen är avstängd när du gör alla anslutningar.
Skivspelare och Jord (GND)
e
Se figur 3
Koppla in signalkabeln från skivspelaren till höger respektive vänster
PHONO-ingång. Om skivspelaren har en jordkabel så fäster du denna i
jordkontakten (GND) till vänster. Det förhindrar att ljudsignalen påverkas
av brummande oljud och störningar.
Ljudingångar
e
Se figur 3
CD-, TUNER- och AUX-ingångarna är analoga linjeingångar. De används
för att koppla in komponenter som CD-spelare och andra signalkällor som
lämnar analoga ljudsignaler.
Vänster och höger kanal är märkta LEFT respektive RIGHT och ska anslutas
till motsvarande utgångar på signalkällorna. Kontakterna för vänster
kanal är vita och höger kanal är röda. Du bör använda signalkablar av
hög kvalitet när du ansluter signalkällor till förstärkaren. Om du har några
frågor om vilka kablar du bör använda är du välkommen att kontakta din
Rotel-återförsäljare.
Balanserade ingångar (XLR)
Se figur 4
Ett par balanserade XLR-ingångar tar emot analoga ljudsignaler från CD-
spelare, Blu-ray-spelare och andra signalkällor som har XLR-utgångar.
OBS! Välj antingen obalanserade eller balanserade utgångar på
signalkällan som ansluts till RC-1572. Koppla inte in både RCA- och
XLR-utgångarna på en och samma enhet till RC-1572.
9
u
RC‑1572 Integrerad stereoförstärkare
Digitala ingångar
i
Se figur 5
Det finns två uppsättningar digitalingångar, märkta COAXIAL 1, 2 samt
OPTICAL 1, 2. Anslut någon av dessa till en koaxial eller optisk utgång
på signalkällan. De digitala signalerna avkodas och spelas sedan upp
av förstärkaren. RC-1572 kan avkoda PCM-signaler med upp till 24 bit/
192 kHz-upplösning.
Anslutningar för utsignaler
MONO SUB‑utgång
r
Det finns två kontakter för mono-signaler till subwoofer. Dessa monosignaler
är hopslagna av både höger och vänster signal. De är parallella så att det
går att ansluta 2 subwoofrar till RC-1572 samtidigt.
Förförstärkarutgång
t
Se figur 3
Ett par RCA-utgångar som överför signalen från RC-1572 till ett slutsteg
med RCA-ingångar.
Balanserade utgångar (XLR)
Se figur 4
Ett par XLR-utgångar som överför en balanserad signal från RC-1572 till ett
slutsteg med XLR-ingångar.
OBS! Välj antingen obalanserade eller balanserade utgångar på
signalkällan som ansluts till RC-1572. Koppla inte in både RCA- och
XLR-utgångarna på en och samma enhet till RC-1572.
OBS! Ändringar som görs med volym-, balans- och tonkontrollerna
påverkar signalen som lämnas ur de obalanserade (RCA) och
balanserade (XLR) förförstärkarutgångarna.
Hörlursuttag 6
Med hjälp av hörlursuttaget kan du lyssna på musik när som helst utan att
störa någon. Uttaget är anpassat för hörlurar med 3,5-millimeters minijack-
kontakt. När du kopplar in hörlurarna stängs inte signalen till högtalarna
av. I de flesta fall bör du stänga av slutsteget när du lyssnar i hörlurar.
OBS! På grund av att högtalare och hörlurar kan ha varierande
känslighet bör du alltid sänka volymen innan du kopplar in eller ur
hörlurarna.
IR‑sensor 2
Den infraröda sensorn tar emot signaler från fjärrkontrollen. Täck inte för
IR-sensorn.
