Inhaltszusammenfassung für Siemens Nixdorf D1042
- Seite 1 ...
- Seite 2 Schicken Sie uns bitte Ihre Anregungen Mo-Fr: 9 - 18 Uhr unter Angabe der Bestellnummer dieses 9 - 14 Uhr Handbuches. Tel.: ++49 (0) 180 3777 000 Siemens Nixdorf Informationssysteme AG • einen unserer IT-Service Shops Redaktion OEC BS2 OS ID4 • Ihren zuständigen Vertriebspartner Otto-Hahn-Ring 6 •...
- Seite 3 D-81730 München Your training needs? The Siemens Nixdorf Training Centers offer you a wide range of training courses in information technology and on IT products and other subjects - onsite near to your workplace or offsite at one of our training centers.
- Seite 4 ! " # $ % & ' () * +, --./0 123-. 45 6(&7 ( 8 9 , +, .:/1 .:&/1 A26361-D1042-Z120-1-7419...

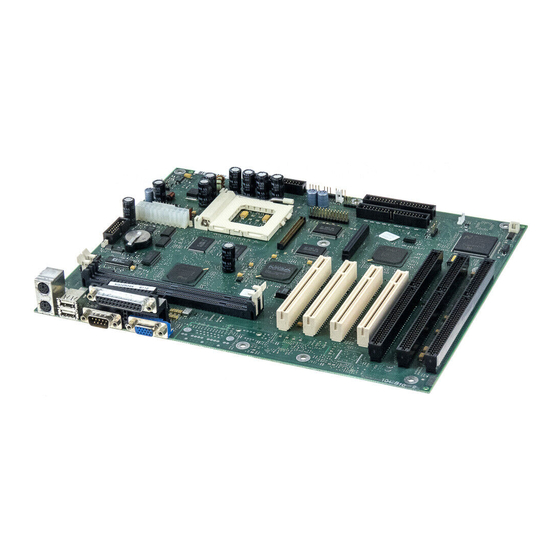

- Seite 5 Deutsch English Systembaugruppe D1042 System board D1042 Technisches Handbuch Technical Manual Ausgabe Juni 1998 June 1998 edition...
- Seite 6 Alle weiteren genannten Warenzeichen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber und werden als geschützt anerkannt. Copyright © Siemens Nixdorf Informationssysteme AG 1998. Alle Rechte vorbehalten, insbesondere (auch auszugsweise) die der Übersetzung, des Nachdrucks, der Wiedergabe durch Kopieren oder ähnliche Verfahren.
-
Seite 7: Inhaltsverzeichnis
System-BIOS wiederherstellen - Schalter 5 ........... 12 Schreibschutz für Diskettenlaufwerk - Schalter 8 ........... 12 Erweiterungen......................13 Hauptspeicher hochrüsten................15 Prozessor austauschen .................. 16 Prozessorkernspannung einstellen ..............16 Bildwiederholspeicher hochrüsten..............17 Hochrüsten des Wavetable-Bausteins ............17 Lithium-Batterie austauschen ................. 18 A26361-D1042-Z120-4-7419 Deutsch... -
Seite 9: Einleitung
Einleitung Dieses Technische Handbuch gilt für die Systembaugruppe D1042 mit PCI-Bus (Peripheral Component Interconnect). Diese Systembaugruppe gibt es in verschiedenen Ausbaustufen. Abhängig von der Hardware-Konfiguration Ihres Gerätes kann es vorkommen, daß Sie einige Optionen bei Ihrer Variante der Systembaugruppe nicht vorfinden, obwohl Sie beschrieben sind. -
Seite 10: Wichtige Hinweise
Sie Erweiterungen auf der Systembaugruppe vornehmen wollen. Es besteht Verbrennungsgefahr! Die Gewährleistung erlischt, wenn Sie durch Einbau oder Austausch von Systemerweiterungen Defekte am Gerät verursachen. Informationen darüber, welche Systemerweiterungen Sie verwenden können, erhalten Sie bei Ihrer Verkaufsstelle oder unserem Service. Deutsch A26361-D1042-Z120-4-7419... - Seite 11 Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung sein. • Ziehen Sie den Netzstecker, bevor Sie Baugruppen stecken oder ziehen. • Fassen Sie die Baugruppen nur am Rand an. • Berühren Sie keine Anschlußstifte oder Leiterbahnen auf einer Baugruppe. A26361-D1042-Z120-4-7419 Deutsch...
-
Seite 12: Leistungsmerkmale
Echtzeituhr/Kalender mit Batteriepufferung • Parallele Schnittstelle (ECP- und EPP-kompatibel) • 1 Serielle Schnittstelle (16C550 kompatibel mit FIFO) • PS/2-Mausanschluß • PS/2-Tastaturanschluß • Sicherheitsfunktionen • USB (Universal Serial Bus) • Energiesparfunktionen • Lautsprecher • Steckverbinder für Fernein (Fax/Modem-Baugruppe), Chipkartenleser, Infrarotempfänger Deutsch A26361-D1042-Z120-4-7419... - Seite 13 Steckverbinder für Feature-Connector • Steckverbinder für CD-Line in, Game/Midi, Voice-Modem, AUX-in • Mikrofonanschluß • Audioeingang (Line-in) • Anschluß für Kopfhörer oder aktive Lautsprecherboxen • Steckverbinder für Wake On LAN (WOL) • C-Anschluß • vorbereitet für Siemens Nixdorf System Monitoring A26361-D1042-Z120-4-7419 Deutsch...
-
Seite 14: Anschlüsse Und Steckverbinder
Anschlüsse und Steckverbinder 1 = Audio-Anschluß 5 = Serielle Schnittstelle 1 2 = MIDI/Game-Anschluß 6 = USB-Anschlüsse 3 = Bildschirmanschluß 7 = PS/2-Tastaturanschluß 4 = Parallele Schnittstelle 8 = PS/2-Mausanschluß Die markierten Steckverbinder müssen nicht auf der Systembaugruppe vorhanden sein. Deutsch A26361-D1042-Z120-4-7419... - Seite 15 19 = Anschluß für Faxbaugruppen 9 = SCSI-LED 20 = Modem mit Sprachfunktion 10 = Anschluß 1 für Bedienfeld 21 = AUX-in 11 = Ein-/Aus-Taster 22 = CD-Audio-Eingang Die markierten Steckverbinder müssen nicht auf der Systembaugruppe vorhanden sein. A26361-D1042-Z120-4-7419 Deutsch...
-
Seite 16: Unterstützte Bildschirmauflösungen
62 bis 107 1280x1024 62 bis 107 64 K 1280x1024 62 bis 107 16 Mio nicht verfügbar; * : Dieser Wert ist nur mit 8 MB verfügbar. 64 K: High Color (16 bit); 16 Mio: True Color (24 bit) Deutsch A26361-D1042-Z120-4-7419... - Seite 17 94 bis 100 1600x1280 94 bis 100 64 K 1600x1280 94 bis 100 16 Mio* nicht verfügbar; * : Dieser Wert ist nur mit 8 MB verfügbar. 64 K: High Color (16 bit); 16 Mio: True Color (24 bit) A26361-D1042-Z120-4-7419 Deutsch...
-
Seite 18: Ressourcen-Tabelle
Sie für die MPU 401 (MIDI-Schnittstelle) einen Interrupt vergeben. Genauere Informationen finden Sie in der Audio-Dokumentation auf der Treiber- und Utility-CD. Beachten Sie, daß eine Ressource nicht von zwei Anwendungen gleichzeitig benutzt werden kann. 10 - Deutsch A26361-D1042-Z120-4-7419... -
Seite 19: Einstellungen Mit Schalterblock
Einstellungen mit Schalterblock Einstellungen mit Schalterblock Schalter 1, 2, 3 und 4 = Taktfrequenz Schalter 7 = reserviert Schalter 5 = System-BIOS wiederherstellen Schalter 8 = Schreibschutz für Schalter 6 = muß immer auf eingestellt Diskettenlaufwerk sein - 11 A26361-D1042-Z120-4-7419 Deutsch... -
Seite 20: Taktfrequenz - Schalter 1, 2, 3 Und 4
BIOS-Setup der Schreibschutz für das Diskettenlaufwerk aufgehoben ist (im Menü Security das Feld von Diskette Write auf Enabled gesetzt). Der Schreibschutz für das Diskettenlaufwerk ist aktiv. Disketten können gelesen, beschrieben und gelöscht werden (Standardeinstellung). 12 - Deutsch A26361-D1042-Z120-4-7419... -
Seite 21: Erweiterungen
10 = Einbauplätze Bank 2 für Hauptspeicher Die markierten Steckverbinder müssen nicht auf der Systembaugruppe vorhanden sein. Während des Betriebs können Bauteile sehr heiß werden. Beachten Sie dies, wenn Sie Erweiterungen auf der Systembaugruppe vornehmen wollen. Es besteht Verbrennungsgefahr! - 13 A26361-D1042-Z120-4-7419 Deutsch... - Seite 22 Start - Einstellungen - Systemsteuerung - Anzeige - Registerkarte Einstellungen - PowerDesk Settings - Leistung (Performance): Neben Use Bus Mastering darf dann in dem Kästchen kein Häkchen erscheinen. Weitere Informationen finden Sie in der Online-Hilfe der VGA-Treiber. 14 - Deutsch A26361-D1042-Z120-4-7419...
-
Seite 23: Hauptspeicher Hochrüsten
Drücken Sie dabei die seitlichen Halterungen hoch bis sie einrasten. Drücken Sie die seitlichen Halterungen fest an den Einbauplatz. Speichermodul ausbauen Drücken Sie die Halterungen auf der linken und auf der rechten Seite nach außen. Ziehen Sie das Speichermodul aus dem Einbauplatz. - 15 A26361-D1042-Z120-4-7419 Deutsch... -
Seite 24: Prozessor Austauschen
Schwenken Sie den Hebel nach unten, bis er spürbar einrastet. Stellen Sie die Schalter 1, 2, 3 und 4 entsprechend dem eingebauten Prozessor ein. Prozessorkernspannung einstellen Prozessortyp Jumper VCore Intel nicht gesteckt AMD-K6 - 166 1-2 gesteckt AMD-K6 - 200 AMD-K6 - 233 2-3 gesteckt 16 - Deutsch A26361-D1042-Z120-4-7419... -
Seite 25: Bildwiederholspeicher Hochrüsten
Anderenfalls kann es zu einer Beschädigung der Speichererweiterung kommen. Hochrüsten des Wavetable-Bausteins Wenn die Systembaugruppe für ein Upgrade mit einem single-chip Wavetable- Baustein (Crystal CS9236) vorbereitet ist, erfolgt die Hochrüstung wie auf dem Bild dargestellt. - 17 A26361-D1042-Z120-4-7419 Deutsch... -
Seite 26: Lithium-Batterie Austauschen
Batterie - Pluspol nach oben! Heben Sie die Kontaktfeder nur wenige Millimeter nach oben (1), bis Sie die Lithium-Batterie aus der Halterung ziehen können (2). Schieben Sie die neue Lithium-Batterie des identischen Typs in die Halterung (3). 18 - Deutsch A26361-D1042-Z120-4-7419...
