10 Optionale Funktionen
Innengerät
10.1 Innengerät

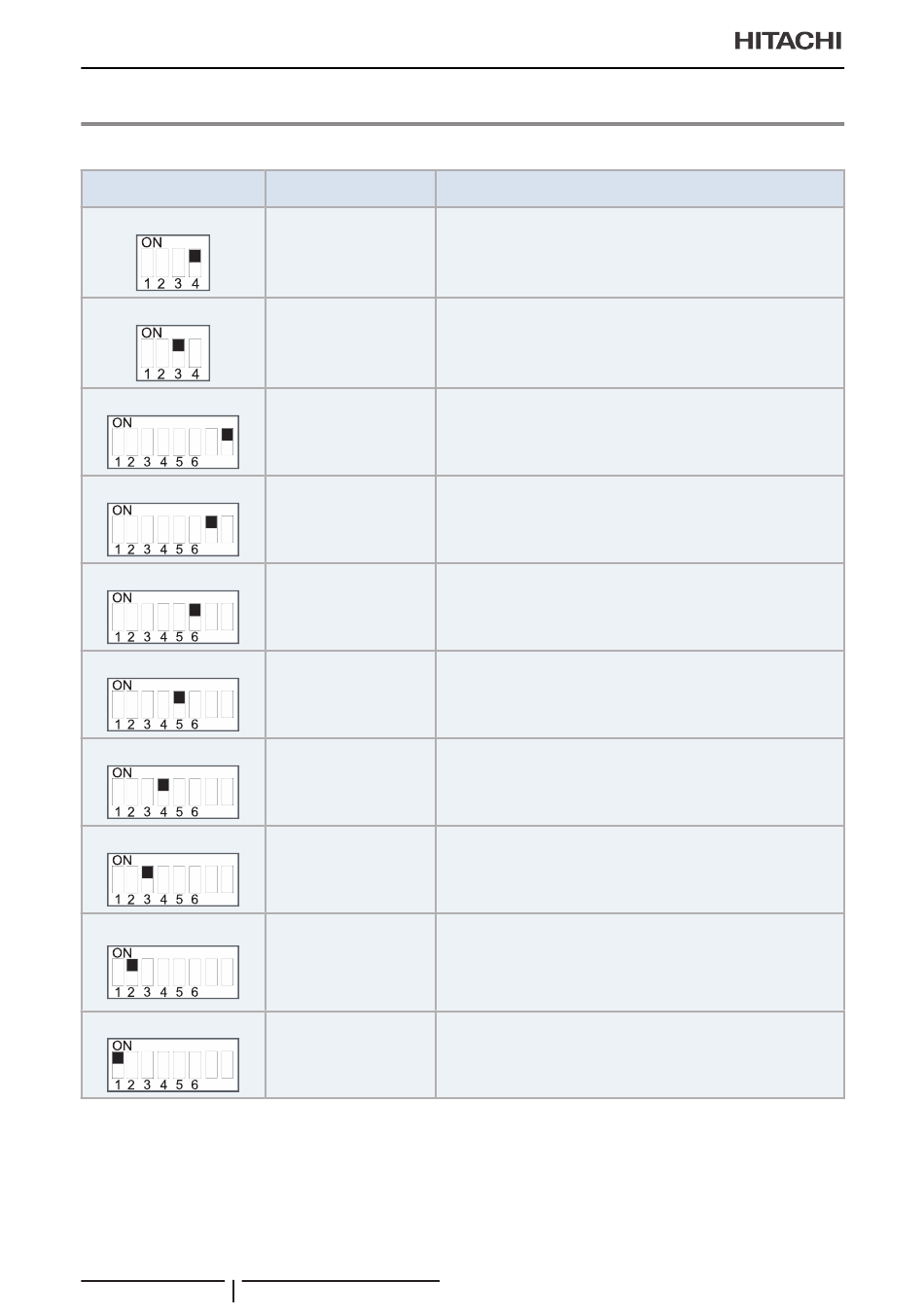

10.1.1 Optionale Funktionen über die DIP-Schaltereinstellung
Code
Pin 4 von DSW1: ON
Pin 3 von DSW3: ON
Pin 8 von DSW4: ON
7 8
Pin 7 von DSW4: ON
7 8
Pin 6 von DSW4: ON
7 8
Pin 5 von DSW4: ON
7 8
Pin 4 von DSW4: ON
7 8
Pin 3 von DSW4: ON
7 8
Pin 2 von DSW4: ON
7 8
Pin 1 von DSW4: ON
7 8
124 TCDE0123 rev.2 - 10/2019
Beschreibung der
optionalen Funktionen
Im Kühlbetrieb sollte dieser DIP-Schalter auf ON + Kühlkitzubehör
Heiz- und Kühleinheit (ON)
eingestellt sein
Um ein 3-Phasen-Ungleichgewicht durch die elektrischen
1-Stufen-Heizer für die Heizerschritte zu vermeiden, kann diese Option dazu verwendet
3-Phasen-Geräteoption werden, alle 3 Schritte des elektrischen Heizers durch die DIP-
Schaltereinstellung gleichzeitig einzuschalten.
Entfrostung des Diese Funktion ermöglicht die Ausführung des Entfrosterbetriebs am
Warmwassersystems Warmwasserspeicher an Stelle von der Innenwasserinstallation.
Diese Funktion erzwingt eine permanente Abschaltung des
Zwangsabschaltung Heizer
elektrischen Heizers, wenn eine Konfiguration ohne elektrischen
(Heizung)
Heizer gewählt wird.
Frostschutz für Geräte- und Diese Funktion ermöglicht das Starten der Wasserpumpe bei sehr
Leitungsinstallation niedrigen Bedingungen.
Standard / Economy- Diese Funktion ermöglicht das Starten/Stoppen der Wasserpumpe bei
Wasserpumpenbetrieb zwei Bedingungen
Manuelle Option des Not- Bei einer Störung des Außengeräts kann die erforderliche Wärme von
Heizerbetriebs einem elektrischen Heizer oder einem Heizkessel geliefert werden.
Der elektrische Heizer des Warmwasserspeichers ist in der
Warmwasser-Heizerbetrieb Werkseinstellung deaktiviert. Diese Funktion ermöglicht, seinen
Betrieb, wenn erforderlich, zu aktivieren.
In Kombination mit dem Warmwasserspeicher ändert die
Aktivierung dieser Funktion die Stellung des 3-Wege-Ventils auf
Warmwasser-3-Wegeventil Warmwasserbetrieb. Damit wird das Gerät gezwungen, gegen
zwangseingeschaltet die Heizspule des Warmwasserspeichers zu arbeiten. Dies kann
zum Beispiel für eine schnelle Wasserauffüllung der Heizspule des
Warmwasserspeichers verwendet werden.
Diese Funktion aktiviert die Kommunikation zwischen der PCB des
Fernbedienungskasten für
YUTAKI M und der PCB für die Spiegelfunktion bestimmten Zubehörs
YUTAKI M
ATW-YMM-01.
