Seite 16: Technische Daten

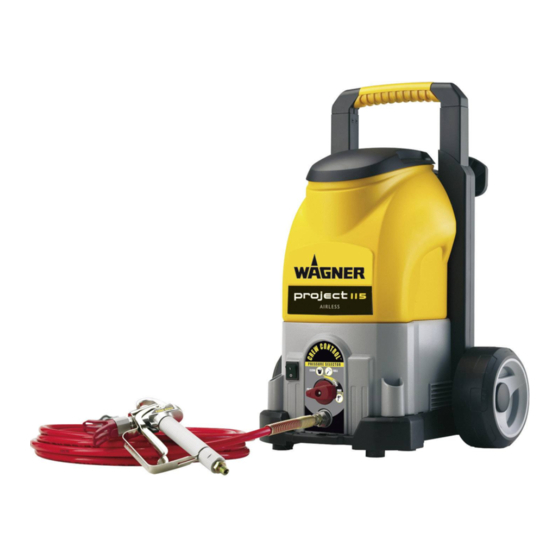

Seite 1 v. 10 Project 115 Airless bearb.:G. Kiefer erst.: 28.09.07 ÄMI: 09.05.08 Artikel-Nr 0418 020 Preis: 2008 VK incl.MwSt Technische Daten: Leistungsaufnahme 625 W max. Fördermenge 0,8 L/min max. Druck 190 bar max. Behälterinhalt 9,5 Liter HD-Schlauch ¼“ x 7,5 m 515 inch Hartmetall-Düse Gr. -
Seite 17: Im Lieferumfang Enthalten
Project 115 Seite 2 v. 10 Im Lieferumfang enthalten: 1.) 1x Basisgerät mit Farbbehälter und Behälterfuß 2.) 1x Bedienungsanleitung 3.) 1x ausziehbarer Haltebügel 4.) Schlauch-, Kabel- Halterung 1x Schlauchhalterung li + re 4x Befestigungsschrauben (Blechschrauben) 1x Montage- Anweisungsblatt (0418 809) 5.) Montagesatz Räder... - Seite 18 Ersatzteile Project 115 Seite 3 v. 10 0418 711 Filter-Set XS-S rot (2Stck.) 0418 712 Filter-Set M gelb (2Stck.) 0418 705 Düse XS 409 (Lack) beim Gerät 0418 706 Düse S 411 (Lack) 0418 707 Düse M 515 (Dispersion) beim Gerät 0418 708 Düse L...
- Seite 19 Seite 4 v. 10 Project 115 Airless Ersatzteile Einlaßventil Pos. Benennung Art. Nr. Anzugsmutter Dichtung 0515 534 Dichtung 0515 533 Einlass -Ventilbuchse 0515 502 O-Ring 9871 169 Ersatz-Ventilset Anzugsm. Einlassventil 0515 481 Einlassventil 0515 989 Art. Nr. 0418714 O-Ring 27x2 9871 170 besteht aus Pos.
- Seite 20 Seite 5 v. 10 Project 115 Airless Ersatzteile Oberbehälter ohne Lagerbestand in MD Pos. Benennung Art.Nr. 1 Behälter-Deckel 0515 500 2 Behälter max.9,5l 0515 491 3 Filter 0515 976 4 Filterdichtung 0504 218 5 Druckfeder Ventil 9894 264 6 Ventilgehäuse 0515 503 7 Ventilstange kpl.
- Seite 21 Project 115 Airless Seite 6 v. 10 Ersatzteil: Räderset: Art. Nr. 0504 813 2x Abstandshalter 2x Abdeckplatte 4x Befestigungsschrauben (Blechschrauben) 2x Schubmutter 2x Abdeckkappe Montage der Achse und Räder Ersatzteil: Halterung für Schlauch u. Kabel 1x Schlauchhalterung li + re...
- Seite 22 Project 115 Airless Ersatzpistole PP05: Art. Nr.: 0418 717 Die Pistole ist mit Filter “M“ (gelb) und Düsenschutz aber ohne Düse ausgestattet! Das Drehgelenk ist bei der Ersatzpistole im Preis beinhaltet!
- Seite 23 Project 115 Airless Seite 12 v. 13 Spritzschutz 0501 011 14 Druckstück 0297007 15 Dichtring Dichtung 0297045 0515 228 10 Druckfeder 0515330 11 Kupfer-Dichtring 9970123 Schraubstutzen 0515384 nicht angelegt Nur bei Ersatzpistole Drehgelenk 1/4“ / M14x1 13 Schutzkappe...
