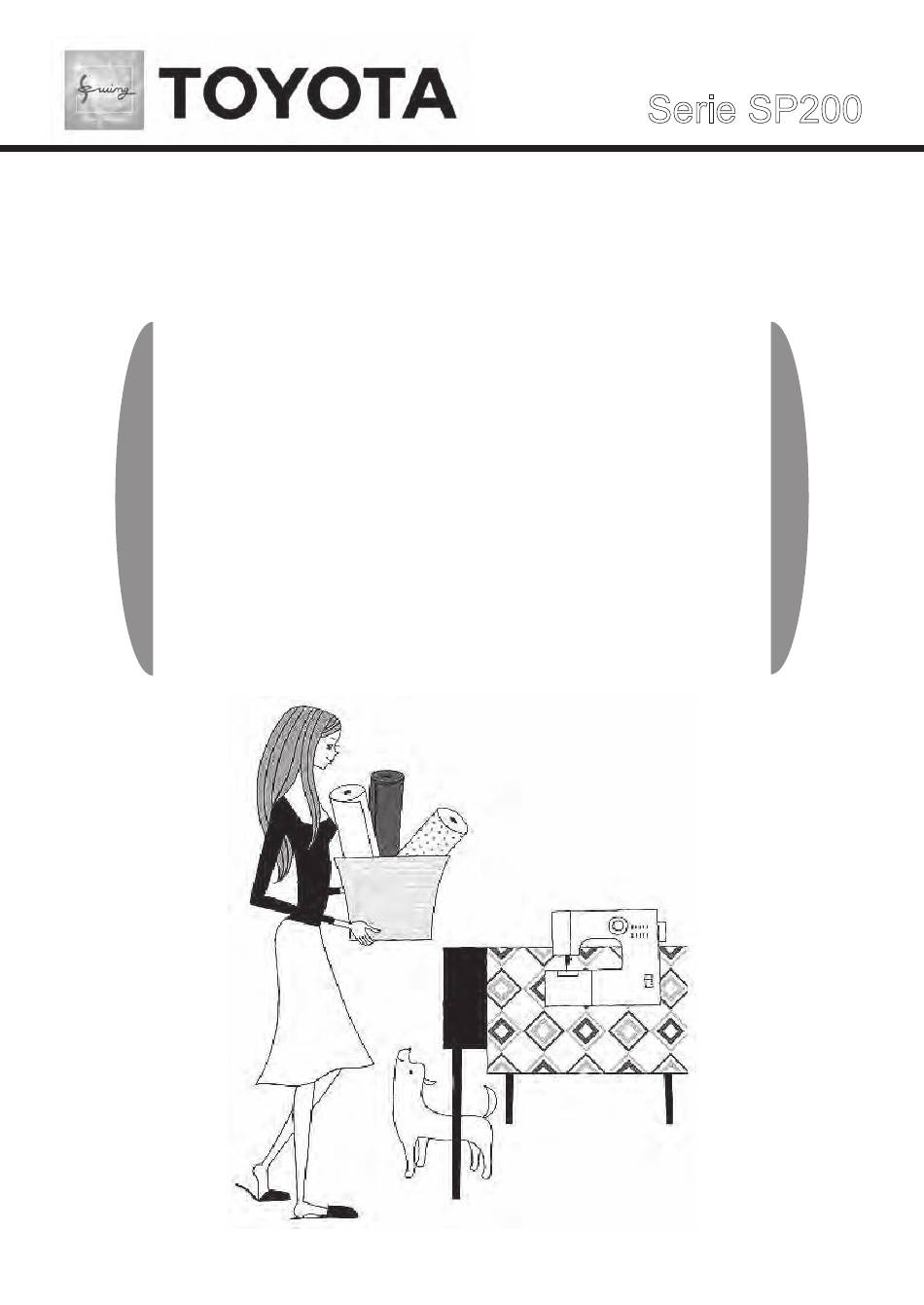

HAUSHALTSNÄHMASCHINE
BEDIENUNGS-
ANLEITUNG
• Lesen Sie diese Bedienungsanleitung vor der Benutzung
der Maschine aufmerksam durch und beachten Sie die darin
aufgeführten Anweisungen und Hinweise.
• Bewahren Sie die Bedienungsanleitung so auf, dass Sie sie bei
Bedarf immer zur Hand haben.
• Wenn Sie die Nähmaschine einer anderen Person überlassen,
übergeben Sie bitte auch diese Bedienungsanleitung.
Serie SP200
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Toyota SP200 Serie
Inhaltszusammenfassung für Toyota SP200 Serie
- Seite 1 Serie SP200 HAUSHALTSNÄHMASCHINE BEDIENUNGS- ANLEITUNG • Lesen Sie diese Bedienungsanleitung vor der Benutzung der Maschine aufmerksam durch und beachten Sie die darin aufgeführten Anweisungen und Hinweise. • Bewahren Sie die Bedienungsanleitung so auf, dass Sie sie bei Bedarf immer zur Hand haben. • Wenn Sie die Nähmaschine einer anderen Person überlassen, übergeben Sie bitte auch diese Bedienungsanleitung.
-
Seite 2: Inhaltsverzeichnis
Inhalt Vor der Benutzung (Diesen Abschnitt unbedingt vorher lesen!) • Wichtige Sicherheitshinweise ........... 3 • Teilebezeichnungen ............6 • Teilebezeichnungen und ihre Funktionen ......8 • Quick-Ratgeber ............... 10 • So arbeiten Sie mit dem Pedal ........11 Nähvorbereitungen • Anschließen an das Stromnetz ........ -
Seite 3: Vor Der Benutzung (Diesen Abschnitt Unbedingt Vorher Lesen!)
Vor der Benutzung (Diesen Abschnitt unbedingt vorher lesen!) Wichtige Sicherheitshinweise Diese Sicherheitshinweise dienen zu Ihrem Schutz und zur Vermeidung von Schäden durch fehlerhafte Bedienung der Maschine. Lesen Sie sie aufmerksam durch und beachten Sie die Anweisungen und Hinweise. Erklärung von „ Warnung“... - Seite 4 Vorsicht Die Spulenkapselabdeckung unbedingt schließen, bevor die Nähmaschine gestartet wird. Nichtbeachtung kann zu Verletzungen führen. Wenn die Maschine nicht verwendet wird, sollte sie sicher verstaut und nicht am Boden aufbewahrt werden, da hervorstehende Teile Verletzungen verursachen können, wenn eine Person auf die Maschine fällt. Nichtbeachtung kann zu Verletzungen führen.
- Seite 5 Vorsicht Nicht auf einer instabilen Oberfläche wie z. B. einem Bett oder Sofa betreiben. Wenn die Nähmaschine herunterfällt, könnte sie Verletzungen verursachen oder beschädigt werden. Keine Fremdkörper in Öffnungen wie z. B. die geöffnete Stirnabdeckung und/oder den Außenbereich der Spulenkapsel fallenlassen oder einführen. Nichtbeachtung kann zu Verletzungen oder Beschädigung der Maschine führen.
-
Seite 6: Teilebezeichnungen
Teilebezeichnungen Diese Anleitung enthält Beschreibungen der Bedienung für zwei Nähmaschinenmodelle. Normalerweise gelten die Beschreibungen für beide Modelle; Beschreibungen, die nur für eines der Modelle zutreffen, sind mit „Typ C“ oder „Typ D“ gekennzeichnet. Wählscheibe zur Garnrollenstift Regulierung der Fadenführung Oberfadenspannung Quick-Ratgeber Nähfußdruck- Einstellknopf... - Seite 7 Typ C Typ D Modell XXX26C / Modell XXX26D / SuperJ26 / SPJ26XL / XXX34C / XXX34D / SuperJ34 / SPJ34XL / TSEW2 Aussparung zum Tragen Fadenspulerspindel (Zum Tragen der Nähmaschine mit der Hand in die Aussparung greifen) Spulerspindelführung Nähfußhebel Schlitz-Fadenschneider Handrad Netzschalter...
-
Seite 8: Teilebezeichnungen Und Ihre Funktionen
Teilebezeichnungen und ihre Funktionen Die Funktionen der verschiedenen Nähmaschinenteile werden nachfolgend beschrieben. Nähfußdruck-Einstellknopf * Nur an Modell XXX34C/34D / SuperJ34 / SPJ34XL / CEV • Durch Drehen dieses Knopfes kann die Höhe des vom Nähfuß ausgeübten Druckes eingestellt werden. • Drehen des Knopfes in Richtung „–“... - Seite 9 Handrad • Verwenden Sie das Handrad, um die Nadel manuell anzuheben oder abzusenken. Hinweis: Drehen Sie das Handrad stets in Ihre Richtung (in Pfeilrichtung). Wird das Handrad in die entgegengesetzte Richtung gedreht, kann sich der Faden verwickeln. Einzelheiten zur Bedienung, siehe Seite 23 - 25.
-
Seite 10: Quick-Ratgeber
Quick-Ratgeber Im Quick-Ratgeber (unter dem Deckel an der Nähmaschine) finden Sie verschiedene Beschreibungen, z. B. der Grundfunktionen der Maschine. z Aufschlagen des Quick-Ratgebers „ Typ C Öffnen Sie den Deckel nach oben. Quick-Ratgeber (innen aufbewahrt) „ Typ D Zum Öffnen den Deckel oben nach vorne ziehen. Quick-Ratgeber (innen aufbewahrt) Hinweis:... -
Seite 11: So Arbeiten Sie Mit Dem Pedal
So arbeiten Sie mit dem Pedal Vorsicht Vor dem Anschließen des Fußpedals, immer die Nähmaschine am Hauptschalter ausschalten. Nichtbeachtung kann zu Verletzungen führen. „ Betrieb Drücken Sie auf die Seite Stecken Sie den Netzkabelstecker in „ “ des Netzschalters, die Netzbuchse an der Maschine. -
Seite 12: Nähvorbereitungen
Nähvorbereitungen Anschließen an das Stromnetz Warnung Berühren Sie den Netzstecker niemals mit feuchten Händen. Nichtbeachtung kann zu elektrischem Schlag führen. Halten Sie das Netzkabel zum Ein- und Ausstecken am Netzstecker. Nichtbeachtung könnte das Netzkabel beschädigen und zu elektrischem Schlag, Brand oder Verletzungen führen. Vorsicht Vor dem Einstecken des Netzkabels, die Nähmaschine am Hauptschalter ausschalten. -
Seite 13: Anmerkung
Anmerkung... -
Seite 14: Aufwickeln Des Unterfadens
Hinweis: Aufwickeln des Unterfadens Halten Sie eine Spezialspule bereit. Schalten Sie die Ziehen Sie den Garnrollenstift heraus. Stecken Sie die Nähmaschine aus. Garnrolle und die Garnrollenkappe auf den Garnrollenstift. Garnrollenkappe Netzschalter Garnrolle Garnrollenstift Fertig Fadenführung ( 1 Stellen Sie die Fadenspulerspindel durch Schieben in Pfeilrichtung zurück. - Seite 15 Vorsicht Während der Unterfaden aufgewickelt wird, die Fadenspulerspindel oder das Handrad nicht berühren. Nichtbeachtung kann zu Verletzungen führen. Ziehen Sie den Faden von der Führen Sie das Fadenende Garnrolle, halten Sie ihn mit einer durch die Spulenöffnung Hand fest und führen Sie den (siehe Abbildung).
-
Seite 16: Einfädeln Des Unterfadens
Einfädeln des Unterfadens Öffnen Sie die Spulenkapselabdeckung und setzen Sie die Spule in die Spulenkapsel ein. Sitzt die Spule nicht richtig in der Spulenkapsel, wird die Naht nicht richtig genäht. Schalten Sie die Nähmaschine Netzschalter aus. Ziehen Sie die Spulenkapselabdeckung in Ihre Richtung. - Seite 17 Führen Sie den Faden durch , dann durch und ziehen Sie ihn dann nach hinten (siehe Abbildung). Ziehen Sie ca. 15 cm Faden nach hinten. 15 cm Setzen Sie die Haltenasen an der Spulenkapselabdeckung in die Greiferbahn-Aussparungen ein und drücken Sie die Spulenkapselabdeckung zum Schließen hinein.
-
Seite 18: Einfädeln Des Oberfadens
Einfädeln des Oberfadens Schalten Sie die Heben Sie den Nähfußhebel an. Nähmaschine aus. Netzschalter Nähfußhebel Fadenführung ( Fertig Ziehen Sie den Faden durch den Nähfuß und Fadenaufnehmer dann ein ca. 15 cm langes Stück nach hinten hinaus. Fadenführung an der Nadel ( Nadelöhr ( Nähfuß... - Seite 19 Drehen Sie das Handrad Ziehen Sie den Garnrollenstift heraus. in Ihre Richtung, um den Stecken Sie die Garnrolle und die Fadenaufnehmer anzuheben. Garnrollenkappe auf den Garnrollenstift. Handrad Fadenaufnehmer Garnrollenkappe Garnrolle Garnrollenstift 1 Ziehen Sie den Faden von Garnrollenstift ( der Garnrolle und halten Sie ihn mit einer Hand.
-
Seite 20: Verwenden Des Nadeleinfädlers
Verwenden des Nadeleinfädlers Vorsicht Schalten Sie die Nähmaschine am Hauptschalter aus, bevor Sie den Nadeleinfädler verwenden. Nichtbeachtung kann zu Verletzungen führen. * Wenn Sie den Nadeleinfädler einsetzen, verwenden Sie Nadeln Nr. 11/75 bis 16/100. (Nadelnr. 14/90 ist im Lieferumfang der Nähmaschine enthalten.) Ist der Faden für die Nadel zu dick, kann der Faden nicht eingefädelt werden. - Seite 21 z Verwenden des Nadeleinfädlers Senken Sie den Nadeleinfädlerhebel ganz ab und haken Sie den Faden in die Führung ein (siehe Nadeleinfädlerhebel Abbildung). Führung Drehen Sie den Nadeleinfädlerhebel ganz nach hinten und ziehen Sie den Faden durch den Nadeleinfädlerschlitz. Nadeleinfädlerschlitz 1 Bringen Sie den Nadeleinfädlerhebel wieder langsam und so weit wie möglich zurück in die Ausgangsstellung.
-
Seite 22: Heraufholen Des Unterfadens
Heraufholen des Unterfadens Heben Sie den Nähfußhebel an. Ziehen Sie den Halten Sie den Faden nicht stramm. Oberfaden locker mit der linken Hand und drehen Sie dann das Handrad eine ganze Umdrehung in Ihre Richtung. Ziehen Sie mit der linken Hand leicht am Oberfaden, um den Unterfaden heraufzuholen. -
Seite 23: Anwenden Von Stichmustern
Anwenden von Stichmustern Vorsicht Vor dem Drehen des Stichmuster-Einstellrades, die Nähmaschine am Hauptschalter ausschalten. Nichtbeachtung kann zu Verletzungen führen. Das Stichmuster-Einstellrad nicht drehen, solange die Nadel abgesenkt ist. Dies könnte zu einem Nadelbruch und damit zu Verletzungen führen. Heben Sie durch Drehen des Handrades in Ihre Richtung die Nadel an ihre höchste Position. -
Seite 24: Beim Nähen Der Muster A Bis K
Vorsicht Vor dem Drehen des Stichmuster-Einstellrades, die Nähmaschine am Hauptschalter ausschalten. Nichtbeachtung kann zu Verletzungen führen. „ Beim Nähen der Muster A bis K Markierung über dem Einstellrad Drehen Sie die Scheibe, bis die Stichlängen-Einstellrad Markierung über der Scheibe auf Markierung über dem Einstellrad das gewünschte Muster zeigt. -
Seite 25: Beim Nähen Der Muster L Bis S
Vorsicht Das Stichmuster-Einstellrad nicht drehen, solange die Nadel abgesenkt ist. Dies könnte zu einem Nadelbruch und damit zu Verletzungen führen. „ Beim Nähen der Muster L bis S * Die Stiche L bis S können nur Nähmaschine mit 34 Stichprogrammen genäht werden. Markierung über dem Einstellrad Drehen Sie die Scheibe, bis die Stichlängen-Einstellrad... -
Seite 26: Wechseln Des Nähfußes
Wechseln des Nähfußes Vorsicht Vor dem Auswechseln des Nähfußes, die Nähmaschine am Hauptschalter ausschalten. Nichtbeachtung kann zu Verletzungen führen. z Ausbau Heben Sie den Nähfußhebel an. Drehen Sie das Handrad zu sich hin, um die Nadel anzuheben. Hinweis: Niemals in die falsche Richtung drehen! Handrad Nähfußhebel Drücken Sie den Hebel des... -
Seite 27: Einbau
z Einbau Setzen Sie den Nähfußstift direkt unter die Aussparung im Nähfußhalter. Nähfußhalter Aussparung Nähfußstift Senken Sie den Nähfußhebel ab, Nähfußhebel um den Nähfuß zu sichern. Tipp Um den Nähfuß nicht zu verlieren wird empfohlen, die Maschine mit abgesenkter Nadel und abgesenktem Nähfuß... -
Seite 28: Wechseln Der Nadel
Wechseln der Nadel Vorsicht Vor dem Auswechseln der Nadel, die Nähmaschine am Hauptschalter ausschalten. Nichtbeachtung kann zu Verletzungen führen. Abgebrochene Nadeln sind gefährlich. Achten Sie darauf, dass sie außerhalb der Reichweite von Kindern an einem sicheren Ort entsorgt werden. Nichtbeachtung kann zu Verletzungen führen. Drehen Sie das Handrad in Ihre Richtung, Schraubendreher um die Nadelspitze über die Stichplatte... -
Seite 29: Zusammenhang Zwischen Nadel, Faden Und Stoff, Und Einstellen Der Fadenspannung
Zusammenhang zwischen Nadel, Faden und Stoff, und Einstellen der Fadenspannung Die Qualität der Näharbeit wird verbessert, wenn Nadel und Faden auf die Art des zu nähenden Stoffes abgestimmt werden. Folgen Sie den Hinweisen in der Tabelle unten. Dünne Stoffe Normale Stoffe Dicke Stoffe Nr. -
Seite 30: Nähen
Nähen Geradstich und Rückwärtsnähen Vorsicht Ziehen Sie während des Nähens nicht zu fest an dem Stoff. Dies könnte zu einem Nadelbruch und damit zu Verletzungen führen. z Geradstich Drehen Sie das Handrad zu sich hin, um die Nadel anzuheben. Drehen Sie zur Auswahl des Stichmusters die Musterwählscheibe. Stellen Sie das Stichlängen-Einstellrad zwischen „1“... -
Seite 31: Alle Modelle
z Fadenschneider „ Alle Modelle Schlitz-Fadenschneider Nehmen Sie die beiden Fäden (siehe Abbildung) und ziehen Sie sie zum Schneiden nach unten in den Schlitz der Nähfußstange. „ Typ D / CEV / JNS34CT Fadenschneider Ziehen Sie die beiden Fäden (siehe Abbildung) zum Schneiden durch den Fadenschneider an der Seitenabdeckung der Nähmaschine. -
Seite 32: Nähen Von Dickem Stoff
z Nähen von dickem Stoff Wenn Sie über dicken Stoff nähen, kann der Nähfuß kippen, so dass der Stoff nicht mehr durchgezogen werden kann. Legen Sie Stoff oder dickes Papier von der Stärke des zu nähenden Stoffes unter den Nähfuß. Dies ermöglicht ein reibungsloses Nähen. - Seite 33 z Nähen von röhrenförmigen Stoffen Ziehen Sie den Anschiebetisch (Zubehörfach) in Pfeilrichtung heraus. Nähen Sie die röhrenförmigen Stoffe wie Hosen oder Ärmel, indem Sie sie über den freien Arm der Maschine ziehen (siehe Abbildung).
-
Seite 34: Zickzackstich
Zickzackstich Es gibt verschiedene Zickzackstich-Anwendungen, wie z. B. Applikationen und Versäubern. Drehen Sie das Handrad zu sich hin, um die Nadel anzuheben. Drehen Sie zur Auswahl des Stichmusters die Musterwählscheibe. Stellen Sie das Stichlängen-Einstellrad zwischen „0,5“ und „4“ ein. 0,5 ~ 4 Zickzackfuß... -
Seite 35: Einstellen Der Fadenspannung
Einstellen der Fadenspannung z Einstellmethode für die Oberfadenspannung Geradstich Oberfaden sitzt stramm • Oberfaden sitzt stramm Linke Seite Typ C Typ D Rechte Seite Oberfaden sitzt lose Oberfadenspannung verringern. Linke Seite Rechte Seite • Oberfaden sitzt lose Typ C Typ D Zickzackstich Oberfaden sitzt stramm Rechte Seite... -
Seite 36: Knopfloch Nähen
Knopfloch nähen Das Nähen eines Knopfloches in einer zum Knopf passenden Größe ist möglich. Bei Stretchstoffen oder dünnen Stoffen wird empfohlen, für einen besseren Knopflochabschluss ein Unterlegmaterial zu verwenden. Vorsicht Vor dem Auswechseln des Nähfußes, die Nähmaschine am Hauptschalter ausschalten. Nichtbeachtung kann zu Verletzungen führen. - Seite 37 Heben Sie die Nadel in die höchste Position, stellen Sie die Musterwählscheibe auf „1“, nähen Sie die linke Seite und halten Sie an der auf dem Stoff markierten Linie an. Bringen Sie die Nadel in die höchste Position, stellen Sie die Musterwählscheibe auf „2“...
-
Seite 38: Einstellung Der Knopflochbalance
Vorsicht Wenn Sie den Knopflochschneider zum Aufschneiden der Knopflöcher verwenden, dürfen Sie den Stoff nicht in der Hand halten. Dies könnte zu Verletzungen Ihrer Hand führen. Verwenden Sie den Knopflochschneider zum Aufschneiden der Mitte. Achten Sie darauf, dass die Stiche nicht zerschnitten werden. Knopfloch- Hinweis: Aufschneider... -
Seite 39: Versäubern
Versäubern Dies ist eine Nähmethode, die das Ausfransen an einer Stoffkante verhindert. Vorsicht Vor dem Auswechseln des Nähfußes, die Nähmaschine am Hauptschalter ausschalten. Nichtbeachtung kann zu Verletzungen führen. Setzen Sie den Zickzack- oder Überwendlingfuß ein. Stellen Sie das Stichlängen-Einstellrad zwischen „1“ und „4“ ein. Hinweis: Wählen Sie zum Nähen von dünnen Stoffen die Stichnummer 10. -
Seite 40: Einnähen Eines Reißverschlusses
Einnähen eines Reißverschlusses Vorsicht Vor dem Auswechseln des Nähfußes, die Nähmaschine am Hauptschalter ausschalten. Nichtbeachtung kann zu Verletzungen führen. Setzen Sie den Reißverschluss-Nähfuß ein. Stellen Sie das Stichlängen-Einstellrad zwischen „2“ und „4“ ein. 2 ~ 4 Reißverschluss-Nähfuß (Weitere Informationen zum Wechseln des Nähfußes, siehe „Wechseln des Nähfußes“... - Seite 41 Nähen Sie so weit, bis der Nähfuß den Verschluss berührt und halten Sie die Nähmaschine dann an. Verschluss Drehen Sie das Handrad in Ihre Richtung, um die Nadel in den Stoff abzusenken. Heben Sie den Nähfuß an. Verschluss Schieben Sie den Verschluss auf die Rückseite des Nähfußes und nähen Sie den Rest.
-
Seite 42: Blindstich
Blindstich Bei dieser Nähmethode ist der Stich auf der Vorderseite des Stoffes nicht zu sehen. Vorsicht Vor dem Auswechseln des Nähfußes, die Nähmaschine am Hauptschalter ausschalten. Nichtbeachtung kann zu Verletzungen führen. Setzen Sie den Zickzack- oder Blindstichfuß ein. Stellen Sie das Stichlängen-Einstellrad zwischen „1“ und „2“ ein. Zickzackfuß... -
Seite 43: Bei Einsatz Des Zickzackfußes
Legen Sie den Stoff so ein, dass die Nadel knapp die Falte erfasst. Zickzackfuß Blindstichfuß Falte Falte Nadel auf der Nadel auf der linken Seite linken Seite z Bei Einsatz des Zickzackfußes Senken Sie den Nähfuß ab und beginnen Sie mit dem Nähen. Der Teil des Stiches, der die Falte erfasst, ist auf der Stoffvorderseite sichtbar. -
Seite 44: Wartung
Wartung Kinder dürfen nur unter angemessener Aufsicht Reinigung oder Wartung der Maschine durchführen. Wartung von Transporteur und Greifer Sollte die Nähmaschine ein lautes Geräusch abgeben oder sich nur noch langsam drehen, könnten sich Fadenreste oder Schmutz im Greifer oder Transporteur befinden. Führen Sie eine Wartung am Greifer und am Transporteur durch. - Seite 45 Lösen Sie mit einem Heben Sie die Spulenkapsel so an, dass Teil Schraubendreher Teil vorbeibewegt werden kann (siehe Abbildung). die Schrauben in der Stichplatte und nehmen Sie die Stichplatte heraus. Ziehen Sie die Spulenkapsel in Pfeilrichtung heraus. Hinweis: Wenden Sie beim Herausziehen keine übermäßige Kraft an, um die Spulenkapsel nicht zu zerkratzen.
-
Seite 46: Einsetzen Der Spulenkapsel
z Einsetzen der Spulenkapsel Positionieren Sie die Spulenkapsel so, Kippen Sie die Spulenkapsel nach dass sich Teil an der Spulenkapsel links und setzen Sie die linke Seite unter dem Teil an der Nähmaschine der Spulenkapsel in den Greifer ein befindet. (siehe Abbildung). - Seite 47 Befestigen Sie die Stichplatte so, dass die Markierung an der Spulenkapsel wie in der Abbildung dargestellt positioniert ist. 1 Ziehen Sie die Stichplattenschrauben fest. 2 Setzen Sie Nähfuß und Nadel ein. 3 Prüfen Sie, dass die Nadel einwandfrei das Loch in der Nadelplatte trifft. * Wenn die Spulenkapsel nicht richtig eingesetzt ist, lässt sich das Handrad nicht einwandfrei drehen.
-
Seite 48: Auswechseln Der Glühbirne
Auswechseln der Glühbirne Warnung Vor dem Auswechseln der Nählampe, die Nähmaschine am Hauptschalter ausschalten, den Netzstecker aus der Steckdose ziehen und dann warten, bis die Lampe abgekühlt ist. Nichtbeachtung kann zu Verbrennungen oder einem elektrischen Stromschlag führen. Lösen Sie die Schraube Schraube mit einem beliebigen + Kreuzschlitz-... -
Seite 49: Wartung Schutzisolierter Geräte (230 - 240 V)
Wartung schutzisolierter Geräte (230 - 240 V) Bei schutzisolierten Geräten werden anstelle einer Schutzerdung zwei Isolierungssysteme eingesetzt. Schutzisolierte Geräte haben keine Schutzerdungsvorrichtungen, und sie sollten auch nicht mit solchen ausgerüstet werden. Die Wartung von schutzisolierten Geräten erfordert höchste Sorgfalt und darf nur von qualifizierten Personen mit der entsprechenden Sachkenntnis und Verantwortung durchgeführt werden. -
Seite 50: Fehlersuche
Fehlersuche Wo liegt das Problem? Überprüfen Sie die folgenden Möglichkeiten, bevor Sie den Kundendienst rufen. Fehler Ursache Gegenmaßnahme Seite Der Netzstecker ist nicht Schließen Sie den Stecker richtig an 12 eingesteckt Der Netzschalter ist Schalten Sie die Nähmaschine ein ausgeschaltet Maschine funktioniert Der Faden ist im Greifer... - Seite 51 Unterfaden neu und richtig einfädeln 16, 17 Unterfaden Die Spannung des Oberfadens ist ist auf der Stellen Sie die Fadenspannung ein zu stramm Stoffoberseite Falsche Plastikspule oder Ausschließlich TOYOTA-Spulen sichtbar Metallspule verwendet verwenden Die Spannung des Oberfadens ist Stellen Sie die Fadenspannung ein Oberfaden zu lose ist auf der Oberfaden falsch eingefädelt...
- Seite 52 Fehler Ursache Gegenmaßnahme Seite Das Stichlängen-Einstellrad ist Stichlängen-Einstellrad auf den nicht auf „A – K“ oder „L – S“ 23-25 geeigneten Wert einstellen eingestellt Stretchstiche werden nicht Einstellungen des Stichlängen- An Stichlängen-Einstellrad und genäht Einstellrades und der Musterwählscheibe gleiche 23-25 Musterwählscheibe passen nicht Einstellung wählen zusammen...
-
Seite 53: Sonstiges
Sonstiges Wiederverwertung NICHT WEGWERFEN! NUR EU Wir sind zum Umweltschutz verpflichtet. Es ist unser Bestreben, den Umwelteinfluss unserer Pro dukte durch ständige Verbesserung der Herstellungsmethoden zu minimieren. Bitte achten Sie bei der Entsorgung des Produktes auf die folgenden Umweltschutzrichtlinien. Dieses Produkt ist mit dem durchgestrichenen Symbol, wie oben auf dem Datenschild, gekennzeichnet. -
Seite 54: Technische Daten
XXX26C / XXX34C / XXX26D/34D / TSEW2 / SuperJ26/34 / SPJ26/34XL Greifertyp Horizontal Nadel Nadel für Haushaltsnähmaschine (HA-1) Spule Plastikspule für TOYOTA-Nähmaschinen Maximale Stichlänge 4 mm Maximale Stichbreite 5 mm Geradstich-Nadelposition Nadelposition Mitte, Nadelposition links Gewicht der Nähmaschine 5,1 kg 5,3 kg (Gerät) Größe der Nähmaschine... - Seite 55 NUR EU Importiert von : Web: www.home-sewing.com Avenue de l’Industrie 21, Parc Industriel, 1420 Braine-L’Alleud BELGIEN Hauptbüro TEL: +32 (0) 2 387 1817 FAX: +32 (0) 2 387 1995 Unit 4, Swan Business Park, Sandpit Road, Dartford, Kent, DA1 5ED GB. Niederlassung GB TEL: +44 (0) 1322 291137 FAX: +44 (0) 1322 279214 Niederlassung Frankreich 70 chemin de la chapelle Saint Antoine 95300 Ennery, FRANKREICH...
