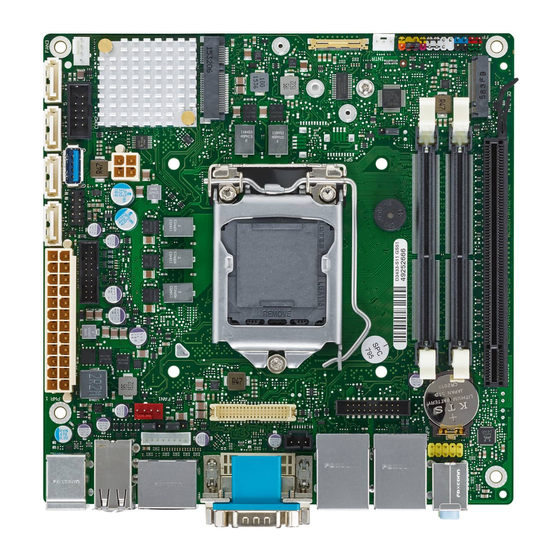

Mainboard Short Description Mainboard D3433/D3434...
Seite 2
For driver updates, go to: "http://support.ts.fujitsu.com/download" Should you have any technical questions, please contact: • our Hotline/Service Desk (see the Service Desk list or visit: "http://support.ts.fujitsu.com/contact/servicedesk") • Your sales partner • Your sales office We hope you enjoy working with your new Fujitsu system!
Seite 5
Internal connectors and slots D3433 SATA 2 SATA 3 SATA 4 SATA 5 PWR 1 PS/ 2 COM2 FAN 2 USB 3.0 USB 2.0 Stick Front USB 2.0 USB 3.0 Front PWR 2 Display Port 2x mSATA/miniPCIe SATA 1/ PCIe x1...
Seite 6
13 = GND 20 = Not connected 7 = GND 14 = USB3_TX positive (P3) Audio Front Panel Connector Mic Left FP Present Detect Analog GND Analog GND Headphone out Right Mic Right Jack Detect Mic Jack Detect Headphone Fujitsu...
Seite 7
Internal connectors and slots List of onboard Features D3433-S D3434-S CPU Socket LGA1151 LGA1151 Chipset Intel® Q170 Intel® H110 Board size Mini ITX Mini ITX DVI-D / DVI-I / VGA / DP (DisplayPort)* / HDMI 1 / - / - / 2 / - 1 / - / - / 1 / - Stereo Audio / 5.1 Multichannel Audio / S/PDIF...
Seite 8
Multi Boot Comfortable boot from any boot device HDD Passwort Access protection for disk drives Keyboard Power Fujitsu Technology Solutions Keyboard Power Button Support Button Low Power Soft Off Reduced Energy consumption in shut down USB Power Off Enable/Disable USB Power via BIOS in shut down mode Risk of Explosion if battery is replaced by an incorrect type.
BIOS-Update mit einem USB-Stick ............Fujitsu...
Seite 12
Firmen oder Markeninhaber. Copyright Ohne vorherige schriftliche Genehmigung von Fujitsu darf kein Teil dieser Veröffentlichung kopiert, reproduziert oder übersetzt werden. Ohne schriftliche Genehmigung von Fujitsu darf kein Teil dieser Veröffentlichung auf irgendeine elektronische Art und Weise gespeichert oder übertragen werden.
Eine Übersicht der Leistungsmerkmale finden Sie im Datenblatt. Besondere Merkmale Ihr Mainboard ist in verschiedenen Ausbaustufen erhältlich. Abhängig von der Konfiguration Ihres Mainboards besitzt oder unterstützt das Mainboard bestimmte Merkmale. In diesem Handbuch finden Sie die wichtigsten Eigenschaften dieses Mainboards beschrieben. Fujitsu...
Die Position der externen Anschlüsse Ihres Mainboards finden Sie am Anfang des Handbuches. PS/2-Tastaturanschluss, violett PS/2-Mausanschluss, grün LAN-Anschluss (RJ-45) USB 2.0 – Universal Serial Bus, schwarz Audioeingang (Line in), hellblau USB 3.0 – Universal Serial Bus, blau Audioausgang (Line out), hellgrün DVI – D Serielle Schnittstelle, türkis DisplayPort Fujitsu...
Sockel LGA 1151, max. 65 W • Eine aktuelle Liste der von diesem Mainboard unterstützten Prozessoren finden Sie im Internet unter: "http://www.fujitsu.com/fts/products". Fassen Sie auf keinen Fall die Unterseite des Prozessors an. Schon leichte Verunreinigungen wie Fett von der Haut können die Funktion des Prozessors beeinträchtigen oder den Prozessor zerstören.
Der Steckplatz für den Prozessor ist zum Schutz der Federkontakte mit einer Schutzkappe abgedeckt. Im Garantiefall kann das Mainboard nur mit befestigter Schutzkappe von Fujitsu Technology Solutions zurück genommen werden! ► Entfernen Sie den Kühlkörper. ► Drücken Sie auf den Hebel und haken Sie ihn aus.
Abhängig von der Systemkonfiguration kann sich der sichtbare Hauptspeicher reduzieren. Channel A, Slot 1 Channel B, Slot 1 Anzahl der gesteckten Speichermodule Zu verwendender Steckplatz Channel A, Slot 1 Channel B, Slot 1 Der Ein-/Ausbau ist im Handbuch "Basisinformationen Mainboard" beschrieben. Fujitsu...
BIOS Update BIOS Update Wann sollte ein BIOS-Update durchgeführt werden? Fujitsu Technology Solutions stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität zu neuen Betriebssystemen, zu neuer Software oder zu neuer Hardware zu gewährleisten. Außerdem können neue BIOS-Funktionen integriert werden. Ein BIOS-Update sollte auch immer dann durchgeführt werden, wenn ein Problem besteht, das sich durch neue Treiber oder neue Software nicht beheben lässt.
Seite 19
BIOS update using a USB stick ............Fujitsu...
Seite 20
Product description information corresponds to the design requirements of Fujitsu and is provided for the purposes of comparison. The actual results may differ due to several factors. Subject to changes to technical data without prior notification. Fujitsu accepts no responsibility with regard to technical or editorial mistakes or omissions.
An overview of the features is provided in the data sheet. Special features Your mainboard is available in different configuration levels. Depending on the configuration, your mainboard will be equipped with or provide support for certain features. This manual describes the most important properties of this mainboard. Fujitsu...
PS/2 mouse port, green LAN port (RJ-45) USB 2.0 – Universal Serial Bus, black Audio input (Line in), light blue USB 3.0 – Universal Serial Bus, blue Audio output (Line out), light green DVI – D Serial interface, turquoise DisplayPort Fujitsu...
• A current list of the processors supported by this mainboard is available on the Internet at: "http://www.fujitsu.com/fts/products". Never touch the underside of the processor. Even minor soiling such as grease from the skin can impair the processor’s operation or destroy the processor.
The processor socket is covered with a protective cap to protect the spring contacts In the event of a warranty case, the mainboard can only be taken back by Fujitsu Technology Solutions with the protective cap secured! ► Remove the heat sink.
Depending on how the system is configured, the visible main memory can be reduced. Channel A, Slot 1 Channel B, Slot 1 Number of memory modules inserted Slot to be used Channel A, slot 1 Channel B, Slot 1 The installation/removal is described in the "Basic information on mainboard" manual. Fujitsu...
BIOS Update When should a BIOS update be performed? Fujitsu Technology Solutions makes new BIOS versions available to ensure compatibility with new operating systems, new software or new hardware. In addition, new BIOS functions can be integrated. A BIOS update should also always be performed if there is a problem that cannot be solved using new drivers or new software.
