Seite 1

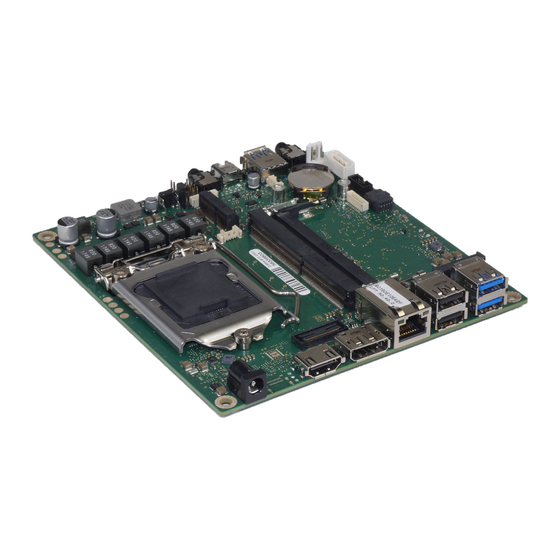

Mainboard Short Description Mainboard D3654...
Seite 2
Internet at: "http://www.fujitsu.com/fts/" For driver updates, go to: "http://support.ts.fujitsu.com/download" Should you have any technical questions, please contact: • our Hotline/Service Desk ("http://support.ts.fujitsu.com/contact/servicedesk") • Your sales partner • Your sales office We hope you enjoy working with your new Fujitsu system!
Seite 5
Internal connectors and slots D3654-A/C Top side D3654-A/C 19V DC IN USB TYP-C D3654-A USB 3.1 x 1 optional Gen 1 HDMI Power Button Displayport RCV/PWD Header FAN1 M.2 WLAN Channel A, Slot 2 USB 2.0 x 1 Channel B, Slot 1 SPKF USB 2.0 x 2...
Seite 6
USB 3.1 x 2 Mic/Head- Gen1 phone Drive Power (5V only) SATA I/O Shield Rear D3654-B DC IN HDMI Connector (Displayport) USB 2.0 USB 3.1 GEN 1 I/O Shield Rear Front D3654-B USB 2.0 USB 3.1 Power Button GEN 1 Fujitsu...
Seite 7
Internal connectors and slots List of onboard Features D3654-A D3654-B D3654-C H4-LGA1151, H4-LGA1151, H4-LGA1151, CPU Socket 35W TDP up to 65W TDP 35W TDP Chipset Intel® H310 Intel® H310 Intel® H310 Memory Speed 2133 / 2400 / 2666 2133 / 2400 / 2666...
Seite 8
Internal connectors and slots List of onboard Features D3654-A D3654-B D3654-C Power Management Low Power Soft Off Low Power Soft Off Low Power Soft Off Low Power Active Mode maximum supported transfer rate per port / interface monitored and controlled...
Seite 9
Mainboard D3654 First-time setup Deutsch English...
BIOS-Update mit einem USB-Stick ............Fujitsu...
Seite 12
Firmen oder Markeninhaber. Copyright Ohne vorherige schriftliche Genehmigung von Fujitsu darf kein Teil dieser Veröffentlichung kopiert, reproduziert oder übersetzt werden. Ohne schriftliche Genehmigung von Fujitsu darf kein Teil dieser Veröffentlichung auf irgendeine elektronische Art und Weise gespeichert oder übertragen werden.
Ihr Mainboard ist in verschiedenen Ausbaustufen erhältlich. Abhängig von der Konfiguration Ihres Mainboards besitzt oder unterstützt das Mainboard bestimmte Merkmale. In diesem Handbuch finden Sie die wichtigsten Eigenschaften dieses Mainboards beschrieben. Weitere Informationen zu Mainboards finden Sie im Internet unter: "http://www.fujitsu.com/fts/products". Fujitsu...
Die Position der externen Anschlüsse Ihres Mainboards finden Sie am Anfang des Handbuches. Displayport LAN-Anschluss (RJ-45) Audioausgang (HP) Buchse Typ A schwarz: Universal Serial Bus – USB 2.0 Buchse Typ A blau: Universal Serial Bus – Audioausgang (Line out) USB 3.1 Gen 1 Mikrofonanschluss HDMI-Anschluss Fujitsu...
Sockel LGA 1151, 35 W / bis zu 65 W (D3654-B) • Eine aktuelle Liste der von diesem Mainboard unterstützten Prozessoren finden Sie im Internet unter: "http://www.fujitsu.com/fts/products". Fassen Sie auf keinen Fall die Unterseite des Prozessors an. Schon leichte Verunreinigungen wie Fett von der Haut können die Funktion des Prozessors beeinträchtigen oder den Prozessor zerstören.
Der Steckplatz für den Prozessor ist zum Schutz der Federkontakte mit einer Schutzkappe abgedeckt. Im Garantiefall kann das Mainboard nur mit befestigter Schutzkappe von Fujitsu Technology Solutions zurück genommen werden! ► Entfernen Sie den Kühlkörper. ► Drücken Sie auf den Hebel und haken Sie ihn aus.
Modulgröße 2, 4, 8 oder 16 GByte pro Modul Eine aktuelle Liste der für dieses Mainboard empfohlenen Speichermodule finden Sie im Internet unter: "http://www.fujitsu.com/fts/products". Es muss mindestens ein Speichermodul eingebaut sein. Speichermodule mit unterschiedlicher Speicherkapazität können kombiniert werden. Es dürfen nur ungepufferte DDR4-Speichermodule ohne ECC verwendet werden.
50 % aus) Blinkt ungleichmäßig Das System befindet sich im Energiesparmodus (Low Power Active (20 % an, 80 % aus) Mode). (optional) Blinkt 2x kurz, nach Es liegt ein Fehler in der CPU-Stromversorgung, der CPU oder im Pause wiederholt BIOS vor. Fujitsu...
Deutsch - 9 BIOS Update Wann sollte ein BIOS-Update durchgeführt werden? Fujitsu Technology Solutions stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität zu neuen Betriebssystemen, zu neuer Software oder zu neuer Hardware zu gewährleisten. Außerdem können neue BIOS-Funktionen integriert werden.
Seite 21
BIOS update using a USB stick ............Fujitsu...
Seite 22
Product description information corresponds to the design requirements of Fujitsu and is provided for the purposes of comparison. The actual results may differ due to several factors. Subject to changes to technical data without prior notification. Fujitsu accepts no responsibility with regard to technical or editorial mistakes or omissions.
Your mainboard is available in different configuration levels. Depending on the configuration, your mainboard will be equipped with or provide support for certain features. This manual describes the most important properties of this mainboard. You can find more information on mainboards on the Internet at: "http://www.fujitsu.com/fts/products". Fujitsu...
The location of the external connections of your mainboard is specified at the beginning of the manual. LAN port (RJ-45) DisplayPort Audio output (HP) Socket type A black: Universal Serial Bus – USB 2.0 Socket type A blue: Universal Serial Bus – Audio output (Line out) USB 3.1 Gen 1 Microphone port HDMI port Fujitsu...
• A current list of the processors supported by this mainboard is available on the Internet at: "http://www.fujitsu.com/fts/products". Never touch the underside of the processor. Even minor soiling such as grease from the skin can impair the processor’s operation or destroy the processor.
The processor socket is covered with a protective cap to protect the spring contacts In the event of a warranty case, the mainboard can only be taken back by Fujitsu Technology Solutions with the protective cap secured! ► Remove the heat sink.
2, 4, 8 or 16 GB per module A current list of the memory modules recommended for this mainboard is available on the Internet at: "http://www.fujitsu.com/fts/products". At least one memory module must be installed. Memory modules with different memory capacities can be combined.
Flashes irregularly (20 % The system is in energy-saving mode (Low Power Active Mode). on, 80 % off) (optional) Flashes 2x short, There is a fault in the CPU power supply, the CPU or the BIOS. repeated after a pause Fujitsu...
BIOS update file (e.g. D1234-A1.UPD) in the root directory of the USB stick ► Reboot the PC and press the key to open the Boot menu. ► Use the arrow keys to select "FUJITSU Update Utility" and confirm with the key. Enter ►...
