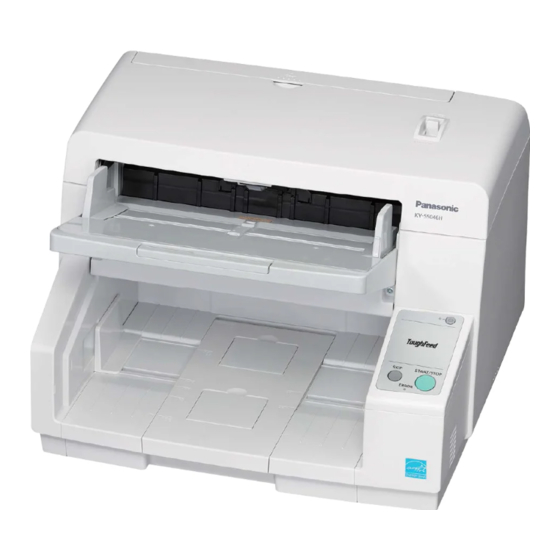

Panasonic KV-S5076H Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Panasonic Anleitungen
  4. Scanner
  5. KV-S5076H
  6. Bedienungsanleitung

Panasonic KV-S5076H Bedienungsanleitung

Dokumenten-scanner
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Dieses Handbuch enthält Informationen zur Bedienung des Scanners. Bitte lesen Sie vor dem Lesen dieser
Anleitungen zunächst die Installationskurzanleitung, die dem Gerät beiliegt.
Bewahren Sie alle Unterlagen an einem sicheren Ort auf zum späteren Nachschlagen.
Bedienungsanleitung
Dokumenten-Scanner
Modell-Nr.
KV-S5076H
KV-S5046H

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Panasonic KV-S5076H

Inhaltszusammenfassung für Panasonic KV-S5076H

  • Seite 1 Bedienungsanleitung Dokumenten-Scanner KV-S5076H Modell-Nr. KV-S5046H Dieses Handbuch enthält Informationen zur Bedienung des Scanners. Bitte lesen Sie vor dem Lesen dieser Anleitungen zunächst die Installationskurzanleitung, die dem Gerät beiliegt. Bewahren Sie alle Unterlagen an einem sicheren Ort auf zum späteren Nachschlagen.

  • Seite 2: Einleitung

    • Selbstreinigungsfunktion Dieser Scanner verfügt über selbstreinigende Bürsten, die den Staub vom Scannerglas entfernen. Der KV-S5076H verfügt zudem über einen Ionisierer, der durch Abgabe von Ionen das Ansetzen von Papierstaub auf dem Scannerglas verringert. • Erkennung für geheftete Dokumente (nur bei KV-S5076H) Der Scanner verfügt über eine Erkennung für geheftete Dokumente, mit der Dokumente erkannt werden,...
  • Seite 3 Einleitung • Dieser Scanner verfügt über eine Zählerfunktion, die die ungefähre Zeit bis zum nächsten Reinigen und Ersetzen der Walzen anzeigt. Die Zähler können im Benutzer-Dienstprogramm konfiguriert und überprüft werden. Bedienungsanleitung...

  • Seite 4: Über Die Softwarehilfe

    Dienstprogramme Scan Button Setting Tool Bedienungsanleitung Dokumente Steuerblatt Image Capture Plus ist eine Originalanwendung von Panasonic für die Konfiguration von fortgeschrittenen Scaneinstellungen. Jedes Dokument ist ein PDF-Dokument. Für das korrekte Anzeigen von Dokumenten installieren Sie Adobe Reader ® ® Für Einzelheiten zum Steuerblatt siehe "Verwenden von Steuerblättern" (Seite 43).

  • Seite 5: Systemvoraussetzungen

    Die Erklärungen und Bildschirmanzeigen in diesem Handbuch basieren auf dem Betriebssystem Windows 7. • Die in diesem Handbuch verwendeten Bildschirmanzeigen können sich von den auf Ihrem Computer angezeigten Bildschirmen unterscheiden. • Die Illustrationen in diesem Handbuch basieren auf KV-S5076H. Bedienungsanleitung...

  • Seite 6: Zu Verbrauchsmaterialien Und Dem Optionalen Mitgelieferten Zubehör

    Einleitung Warenzeichen • Microsoft, Windows, Windows Vista und Internet Explorer sind entweder eingetragene Warenzeichen oder Warenzeichen der Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern. • ISIS ist entweder ein eingetragenes Warenzeichen oder ein Warenzeichen der EMC Corporation in den Vereinigten Staaten und anderen Ländern.

  • Seite 7: Inhaltsverzeichnis

    Manuelles Einscannen von Vorlagen ................32 Gleichzeitiges Einscannen von Dokumenten mit verschiedenen Seitengrößen ....33 Wechseln der Hintergrundfarbe der gescannten Daten ..........39 Automatisches Starten der Scanneranwendungen .............40 Druck-Scannen über die LCD-Anzeige (nur bei KV-S5076H) ........42 Verwenden von Steuerblättern ..................43 Drucken von Steuerblättern ....................44 Papierstau beseitigen ................46 Papierstau beseitigen .....................46...
  • Seite 8 Inhaltsverzeichnis Fehlermeldungen (nur bei KV-S5076H) .................78 Schattiereinstellung ......................79 Löschen von installierter Software ................80 Hinweise zum Wiederverpacken ..................81 Technische Daten ......................83 Stichwortverzeichnis...................85 Bedienungsanleitung...

  • Seite 9: Bevor Sie Beginnen

    Bevor Sie beginnen Bevor Sie beginnen Installation Vorsorgemaßnahmen • Setzen Sie das Gerät nicht direkter Illegale Kopien Sonneneinstrahlung oder Zugluft aus und stellen Sie es nicht in der Nähe von Wärmequellen auf. Das Kopieren bestimmter Dokumente ist ge- • Stellen Sie das Gerät nicht in der Nähe von Geräten setzlich verboten.

  • Seite 10: Walzenreinigungspapier

    • Weitere Informationen zum Walzenreinigungspapier finden Sie im Sicherheitsdatenblatt. Bitte erkundigen Sie sich bei Ihrem Panasonic-Vertragshändler nach dem Sicherheitsdatenblatt. VON OFFENEM FEUER FERNHALTEN. Sicherheitshinweis Für die Verwaltung der Dokumente und gescannten Daten ist der Benutzer verantwortlich. Beachten Sie insbesondere folgende Punkte.

  • Seite 11: Überprüfen Des Mitgelieferten Zubehörs

    Bevor Sie beginnen Überprüfen des mitgelieferten Zubehörs Bevor Sie das Gerät in Betrieb nehmen, überprüfen Sie, ob alles mitgelieferte Zubehör vorhanden ist. Sollte ein Zubehörteil fehlen, wenden Sie sich an Ihren Fachhändler. Mitgeliefertes Zube- Name Anmerkungen hör Im Lieferumfang können zwei Netzkabel ent- Netzkabel halten sein.

  • Seite 12: Anordnung Der Bedienelemente

    Anordnung der Bedienelemente Haupteinheit Vorderseite Dokumentenführungen Tür-Entriegelung des ADF Verlängerung des Einzugsfaches Auswahl der Dokumentenführungen Ausgabe-Dokumentenführungen Ausgabefach Ausgabeanschläge Dokumentenausgabe-Verlängerung ADF-Tür Manueller Papier-einzugswähler Schaltet das Scanverfahren zwischen Stapeleinzug (Auto) und manuellem Einzug (Manual) um. Einzugsfach Systemsteuerung Näheres hierzu lesen Sie bitte unter "Systemsteuerung und LED-Anzeigen" (Seite 14) nach. Bedienungsanleitung...

  • Seite 13: Rückseite

    Anordnung der Bedienelemente Rückseite Vordruckwerkklappe Zum Einsetzen eines Vordruckwerks (separat erhältlich) oder einer Farbpatrone diese Tür öffnen. Genauere Hinweise zum Einsetzen eines Eindruckwerks finden Sie unter "Installieren von Vordruckwerk und Farbpatrone" (Seite 68). Lüftergitter Netzanschluss Netzkabel Die Form des Steckers kann je nach Land oder Region abweichen. USB-Anschluss Bedienungsanleitung...

  • Seite 14: Systemsteuerung Und Led-Anzeigen

    Drücken Sie den Netzschalter länger als eine Sekunde, um das Gerät auszuschalten. D LCD (nur bei KV-S5076H) Bei der Verwendung eines KV-S5076H mit Image Capture Plus kann über die LCD-Anzeige Druck-Scannen ausgeführt werden. Die LCD-Anzeige zeigt gespeicherte Aufträge an. Zum Aus- wählen eines Auftrags verwenden Sie die Cursor-Taste oder die Bestätigungstaste.
  • Seite 15 Drücken Sie die Start/Stopp-Taste des Scanners, um in den Bereit-Modus zurückzukehren. Die Zeitspanne, nach der der Scanner in den Schlaf-Modus übergeht, kann im Benutzer-Dienstprogramm festgelegt werden. Einzelheiten über den Fehler finden Sie unter "Fehlermeldungen (nur bei KV-S5076H)" (Seite 78) oder im Benutzer-Dienstprogramm.

  • Seite 16: Installation

    Installation Standort Um den sachgemäßen Betrieb zu gewährleisten, sollten Sie das Gerät mit entsprechenden Abständen von umgebenden Gegenständen aufstellen wie in der folgenden Abbildung gezeigt. 200 mm Ansicht von oben 200 mm 200 mm 250 mm Hinweis • Bewegen Sie das Gerät nicht plötzlich von einem kalten Ort an einen warmen Ort. Dadurch kann Luftfeuchtigkeit im Gerät kondensieren.

  • Seite 17: Das Gerät Installieren

    Installation Das Gerät installieren Entfernen Sie das Verpackungsmaterial. Drücken Sie die Tür-Entriegelung des ADF (A) nach oben, und öffnen Sie die ADF-Tür (B). Ziehen Sie die Andrückwalzenklappe mit Hilfe der Aussparungen (A) zu sich, um sie zu öffnen. Bedienungsanleitung...
  • Seite 18 Installation Setzen Sie die Andrückwalze ein. • Richten Sie die wie in A geformte Achse an der Aussparung der Walzenhalterung (B) aus, und führen Sie die Achse in die Aussparung ein. Drücken Sie die Achse am anderen Ende (C) hinein, bis sie einrastet.
  • Seite 19 Installation Drücken Sie die Andrückwalzenklappe bis sie einrastet, um sie zu schließen. Hinweis • Vergewissern Sie sich, dass die Andrückwalzenklappe nicht absteht. Wenn die Andrückwalzenklappe nicht korrekt geschlossen ist, kann es zu Schäden oder Papierstaus kommen. Schließen Sie die ADF-Tür. •...
  • Seite 20 Installation Schließen Sie Netzkabel und USB-Kabel an den Scanner an. Hinweis • Verwenden Sie ausschließlich die im Lieferumfang des Geräts enthaltenen Netzkabel und USB-Kabel. • Wenn das Gerät über einen längeren Zeitraum nicht verwendet wird, schalten Sie es aus und ziehen Sie das Netzkabel heraus.

  • Seite 21: Die Software Installieren

    Installation Die Software installieren Die Software auf der dem Gerät beigelegten Software / Handbuch-CD-ROM kann auf Ihrem Computer installiert werden. Sie können aus den 2 unten beschriebenen Installationsvarianten die für Sie passende auswählen. Komplette Installation: Installieren aller Treiber, Anwendungen, Dienstprogramme und der Bedienungsanleitung.
  • Seite 22 Installation Wenn Sie in Schritt 5 als Installationsvariante [Benutzerdefiniert] gewählt haben, dann wählen Sie jetzt das Element, das Sie installieren möchten. Anmerkung • Wenn Sie TWAIN oder ISIS wählen, wird Image Capture Plus auch installiert. Folgen Sie den Anweisungen auf dem Bildschirm und schließen Sie die Installation ab. •...

  • Seite 23: Anzeigen Der Bedienungsanleitung Und Der Installierten Hilfe

    Wählen Sie das Handbuch aus. • Das Handbuch wird dann angezeigt. Anmerkung • Wählen Sie in Windows 8 auf dem Bildschirm "Apps" den Abschnitt [Panasonic Document Scanner]. Zum Anzeigen der Hilfe Anmerkung • Es wird empfohlen, zum Anzeigen der Hilfe Internet Explorer 6.0 oder höher für Windows zu...

  • Seite 24: Bedienung

    Bedienung Dokumente vorbereiten Hinweis • Entfernen Sie vor dem Scannen alle Brief- und Heftklammern von den Dokumenten. Andernfalls besteht die Gefahr, dass sowohl das Gerät als auch die Vorlage beschädigt wird. • Stellen Sie vor dem Einzug sicher, dass das Dokument nicht zerknittert oder gefaltet ist. Falls das Dokument zerknittert oder gefaltet ist, könnte ein Papierstau oder eine Beschädigung des Dokuments auftreten.

  • Seite 25: Vorlagentypen

    Bedienung Vorlagentypen • • Normalpapier Recyclingpapier • • Hartpostpapier OCR-Papier (Klarschrift-Belegleser-Papier) • • Zeitungspapier Bankschecks • • Chemisches Durchschreibepapier Transparentpapier Empfohlenes Papier: Normalpapier Vorlagen müssen zusätzlich folgende Bedingungen erfüllen Einzugsrichtung Weniger als Rollneigung 10 mm Einzugsrichtung Weniger als Faltung 10 mm Bedienungsanleitung...

  • Seite 26: Ungeeignete Dokumente

    Wird die Erkennung für geheftete Dokumente verwendet, sollten Wellen oder Falten am hinteren Ende der Vorlage vollständig geglättet werden, bevor der Scanvorgang gestartet wird. (Nur bei KV-S5076H) Einzelheiten über die Konfiguration der Scan-Einstellungen entnehmen Sie bitte der Hilfe für Image Capture Plus, TWAIN oder ISIS.

  • Seite 27: Dokumente Scannen

    Bedienung Dokumente scannen Stellen Sie die Dokumentenführungen (A) so ein, dass sie die Kanten der Vorlagen fast berühren. Fächern Sie die Dokumente auf. • Zusammengeheftete oder übereinander gestapelte Dokumente (wie beispielsweise in einem Aktenordner) müssen voneinander getrennt werden. Fächern Sie den Dokumentenstapel auf, sodass die Blattkanten sich voneinander lösen. Halten Sie sie an den Seiten fest und biegen sie den Dokumentenstapel wie in der Abbildung.

  • Seite 28: Einscannen Von Langen Papierformaten

    Bedienung Legen Sie die Dokumente so in das Einzugsfach (A), dass die zu scannenden Seiten nach oben zeigen. Schieben Sie die Dokumente bis zum Anschlag in Richtung des Pfeils. Hinweis • Die Stapelhöhe der eingelegten Dokumente sollte nicht über die Markierung (B) auf der Dokumentenführung reichen.
  • Seite 29 Bedienung Schieben Sie die Dokumentenführungen (A) so zusammen, dass Sie der Breite der Vorlagen entsprechen. • Für das gleichzeitige Einscannen von Dokumenten mit verschiedenen Seitengrößen siehe "Gleichzeitiges Einscannen von Dokumenten mit verschiedenen Seitengrößen" (Seite 33). • Um die Dokumentenführungen (A) zu fixieren, senken Sie die Dokumentenführungssicherung (B) Bedienungsanleitung...
  • Seite 30 Bedienung Heben Sie je nach Dokumentenformat entweder den vorderen (A) oder den hinteren (B) Ausgabeanschlag an. Stellen Sie Die Dokumentenausgabe-Verlängerung (A) entsprechend des Dokumentenformats ein. Bedienungsanleitung...
  • Seite 31 Sie können Anwendungen auch automatisch zum Scannen von Dokumenten starten (Scannen auf Knopfdruck). Für Details zum Scannen auf Knopfdruck siehe "Automatisches Starten der Scanneranwendungen" (Seite 40). • Das Einscannen von Dokumenten kann auch über die Auswahl der Voreinstellungen auf der LCD-Anzeige ausgeführt werden. (Nur bei KV-S5076H) Bedienungsanleitung...

  • Seite 32: Manuelles Einscannen Von Vorlagen

    Bedienung Manuelles Einscannen von Vorlagen Verwenden Sie den manuellen Papier-einzugswähler, um Stapeleinzug (Auto) oder manuellen Einzug (Manual) auszuwählen. Stapeleinzug (Auto) Manueller Einzug (Manual) Hinweis • Wenn Sie die manuelle Zufuhr (Manual) wählen, legen Sie bitte jeweils nur 1 Blatt ein. •...

  • Seite 33: Gleichzeitiges Einscannen Von Dokumenten Mit Verschiedenen Seitengrößen

    Bedienung Gleichzeitiges Einscannen von Dokumenten mit verschiedenen Seitengrößen Beachten Sie beim gleichzeitigen Einscannen von Dokumenten mit verschiedenen Seitengrößen die folgenden Punkte. • Legen Sie die Vorlagen an einer Seite bündig zusammen. • Richten Sie die Vorlagen so aus, dass die Mitte des kleinsten Blatts mittig von der Papiereinzugswalze eingezogen wird, und richten Sie die Dokumentenführungen entsprechend aus.
  • Seite 34 Bedienung Ziehen Sie die Dokumentenführungen so weit wie möglich auseinander (A). Richten Sie die Vorlagen einzeln an einer Ecke aus. Richten Sie die Vorlagen einzeln an einer Ecke aus, wie unten dargestellt. Aneinander haftende Vorlagen können nicht korrekt an einer Ecke ausgerichtet werden oder liegen schräg und können somit nicht eingezogen werden.
  • Seite 35 Bedienung Legen Sie die Dokumente so in das Einzugsfach (A), dass die zu scannenden Seiten nach oben zeigen. • Richten Sie die Vorlagen so aus, dass die Mitte des kleinsten Blatts mittig von der Papiereinzugswalze eingezogen wird (B). Wenn das Dokument nicht korrekt ausgerichtet ist, kommt es zu Problemen beim Einzug.
  • Seite 36 Bedienung Einscannen von langen Papierformaten Ziehen Sie die Verlängerung des Einzugsfaches (D) aus dem Einzugsfach heraus. Stellen Sie die linke und rechte Dokumentenführungen (A) auf das Format des Dokuments ein. Bedienungsanleitung...
  • Seite 37 Bedienung Schieben Sie die Auswahl der Dokumentenführungen in die in der Abbildung dargestellte Richtung, bis die Markierungen (A) und (B) ausgerichtet sind. Legen Sie die Vorlage erneut in das Einzugsfach und passen Sie die Dokumentenführungen an die Größe des zu scannenden Dokuments an. Hinweis •...

  • Seite 38: Ausrichten Der Linken Und Rechten Dokumentenführungen An Deren Ursprünglicher Position

    Bedienung Ausrichten der linken und rechten Dokumentenführungen an deren ur- sprünglicher Position Schieben Sie die Auswahl der Dokumentenführungen in die in der Abbildung dargestellte Richtung, bis die Markierungen (A) und (B) ausgerichtet sind. Ziehen Sie die Dokumentenführungen so weit wie möglich auseinander. Schieben Sie die Auswahl der Dokumentenführungen in die in der Abbildung dargestellte Richtung, bis die Markierungen (A) und...

  • Seite 39: Wechseln Der Hintergrundfarbe Der Gescannten Daten

    Bedienung Wechseln der Hintergrundfarbe der gescannten Daten Unter Verwendung der Software können Sie die Hintergrundfarbe gescannter Bilder zwischen weiß und schwarz umschalten. Einzelheiten entnehmen Sie bitte der Hilfe für Image Capture Plus, TWAIN oder ISIS. Bedienungsanleitung...

  • Seite 40: Automatisches Starten Der Scanneranwendungen

    Einzelheiten zum Einstellungsbildschirm der einzelnen Anwendungen finden Sie im Handbuch oder der Hilfe dieser Anwendung. Anmerkung • Wenn Sie ein KV-S5076H verwenden, drücken Sie die Bestätigungstaste länger als 2 Sekunden, um den Einstellungsbildschirm der Anwendung zu öffnen. • Wenn Sie ein KV-S5046H verwenden, drücken Sie die Start/Stopp-Taste länger als 2 Sekunden, um den Einstellungsbildschirm der Anwendung zu öffnen.

  • Seite 41: Überprüfungen

    Bedienung Überprüfungen Überprüfen Sie Folgendes, falls eine Anwendung nach der Einstellung nicht startet. Öffnen Sie den Scaneigenschaften-Bildschirm. • Falls Sie Windows 8 / Windows 7 verwenden: [Systemsteuerung] ® [Geräte und Drucker anzeigen], klicken Sie mit der rechten Maustaste auf das Scannersymbol und zeigen Sie den [Scaneigenschaften]-Bildschirm an.

  • Seite 42: Druck-Scannen Über Die Lcd-Anzeige (Nur Bei Kv-S5076H)

    Druck-Scannen über die LCD-Anzeige (nur bei KV-S5076H) Bei der Verwendung eines KV-S5076H mit Image Capture Plus kann über die LCD-Anzeige Druck-Scannen ausgeführt werden. Die LCD-Anzeige zeigt gespeicherte Aufträge an. Zum Auswählen eines Auftrags verwenden Sie die Cursor-Taste (A) und die Bestätigungstaste (B).

  • Seite 43: Verwenden Von Steuerblättern

    Bedienung Verwenden von Steuerblättern Durch das Einfügen eines Steuerblatts zwischen den Dokumenten können die Scan-Einstellungen für die auf das Steuerblatt folgenden Seiten geändert werden. Zudem kann der Ordner geändert werden, in dem die Daten der auf das Steuerblatt folgenden gescannten Dokumente gespeichert werden. •...

  • Seite 44: Drucken Von Steuerblättern

    Bedienung Drucken von Steuerblättern • Drucken Sie das Steuerblatt in der angegebenen Größe aus; vergrößern oder verkleinern Sie es nicht. • Achten Sie beim Drucken des Steuerblatts darauf, dass das Muster einen Abstand von 25 mm vom oberen Rand der Seite hat und horizontal zentriert ist. Seitenmitte 25 mm <Beispiel A4-Ausdruck>...

  • Seite 45: Steuerblätter Drucken

    Bedienung Steuerblätter drucken Anmerkung • Für das Drucken von Steuerblättern muss Adobe Reader auf Ihrem Computer installiert sein. • Informationen über das Ändern der Druckeinstellungen finden Sie im Handbuch Ihres Druckers. Legen Sie die mitgelieferte CD-ROM in das CD- bzw. DVD-Laufwerk Ihres Computers ein. •...

  • Seite 46: Papierstau Beseitigen

    Papierstau beseitigen Papierstau beseitigen Zerrissenes, dünnes oder Papier, das am oberen Rand zerknittert ist, kann Papierstaus verursachen. Im Falle eines Papierstaus, entfernen Sie das eingeklemmte Blatt und beachten Sie folgende Hinweise. VORSICHT • Berühren Sie den Förderer nicht unmittelbar nach dem Scannen. Das Gerät wird in diesem Bereich sehr heiß, dies kann zu Verbrennungen führen.
  • Seite 47 Papierstau beseitigen Entfernen Sie das gestaute Papier. Bei einem Papierstau in Inneren des Scanners: Entfernen Sie das gestaute Papier von der Innenseite der ADF-Tür. Bei einem Papierstau an der Ausgabe: Ziehen Sie das gestaute Papier vom Ausgabeschacht (A) weg, hin zur Vorderseite des Geräts. Bedienungsanleitung...
  • Seite 48 Papierstau beseitigen Schließen Sie die ADF-Tür. • Drücken Sie die ADF-Tür auf beiden Seiten langsam nach unten bis sie einrastet. Bedienungsanleitung...

  • Seite 49: Pflege Und Instandhaltung

    Pflege und Instandhaltung Reinigung des Scannergehäuses Hinweis • Verwenden Sie keine handelsüblichen Reinigungsmittel, Farbverdünner oder Benzin (dies kann zu Verformungen, Verfärbungen oder Beschädigungen führen). • Reinigen Sie den Scanner mindestens einmal im Monat. Drücken und halten Sie den Netzschalter mindestens eine Sekunde lang, um das Gerät auszuschalten. Reinigen Sie das Scannergehäuse mit einem weichen, leicht feuchten Tuch.

  • Seite 50: Reinigung Des Inneren Des Scanners

    Pflege und Instandhaltung Reinigung des Inneren des Scanners VORSICHT • Berühren Sie den Förderer nicht unmittelbar nach dem Scannen. Das Gerät wird in diesem Bereich sehr heiß, dies kann zu Verbrennungen führen. Warten Sie, bis der Förderer abgekühlt ist. Anmerkung •...
  • Seite 51 Das Walzenreinigungspapier ausschließlich zum Reinigen der Walzen und des Scannerglases verwenden. • Weitere Informationen zum Walzenreinigungspapier finden Sie im Sicherheitsdatenblatt. Bitte erkundigen Sie sich bei Ihrem Panasonic-Vertragshändler nach dem Sicherheitsdatenblatt. Anmerkung • Der Reinigungsalkohol des Walzenreinigungspapiers verflüchtigt sich, wenn die Verpackung lange vor dem Gebrauch geöffnet wird.
  • Seite 52 Pflege und Instandhaltung Legen Sie die folgenden Reinigungsmittel bereit. • Weiches und trockenes Tuch Für die Reinigung des Förderers. • Dünnes Wattestäbchen Für die Reinigung der Ionenauslässe und Sensoren. • Walzenreinigungspapier (KV-SS03) Für die Reinigung der Walzen, Scanhintergründe und des Scannerglases. Es wird die Verwendung von Walzenreinigungspapier empfohlen.
  • Seite 53 Pflege und Instandhaltung Schließen Sie die ADF-Tür. • Nach der Reinigung drücken Sie die ADF-Tür auf beiden Seiten langsam nach unten bis sie einrastet. Drücken Sie den Netzschalter, um das Gerät einzuschalten. Hinweis • Wenn Walzenreinigungsbenachrichtigungen über den Danach den Zähler der Walze löschen aktiviert sind, setzen Sie nach dem Einschalten des Geräts den Danach den Zähler der Walze löschen im Benutzer-Dienstprogramm auf 0.

  • Seite 54: Reinigung Des Förderers

    Pflege und Instandhaltung Reinigung des Förderers Entfernen Sie den Schmutz mit einem weichen, trockenen Tuch vom Förderer (A). Entfernen Sie den Schmutz mit einem weichen, trockenen Tuch von den selbstreinigenden Bürsten (C, D) der Referenzplatten (A, B). • Drücken Sie E und F in Pfeilrichtung, um die Referenzplatte an der Seite der ADF-Tür zu drehen, sodass die Referenzplatte gereinigt werden kann.

  • Seite 55: Reinigung Der Ionenauslässe Und Sensoren

    Pflege und Instandhaltung Reinigung der Ionenauslässe und Sensoren Entfernen Sie den Staub mit einem Wattestäbchen von den Ionenauslässen (A). • Entfernen Sie den Staub mit einem dünnen Wattestäbchen von den Ionenauslässen und wischen Sie dann ca. 5 mal über den mittleren Bereich der inneren Bauteile. Hinweis •...
  • Seite 56 Pflege und Instandhaltung Anordnung der Reflektoren Reflektoren Bedienungsanleitung...

  • Seite 57: Reinigung Der Walzen

    Pflege und Instandhaltung Reinigung der Walzen Reinigen sie die Oberflächen der Walzen mit dem Walzenreinigungspapier (Seite 51) von Verunreinigungen. Abwischen der Walzen Andrückwalze, Trennwalze Andere Walzen Hinweis • Nachdem Sie die Andrückwalze entfernt haben, reinigen Sie vorsichtig die Walzenoberfläche und beachten Sie beim Abwischen die auf der Abbildung angegebene Pfeilrichtung.
  • Seite 58 Pflege und Instandhaltung Anordnung der Walzen Papiereinzugswalze Trennwalze Freilaufwalzen Andrückwalze Antriebswalzen Bedienungsanleitung...

  • Seite 59: Reinigung Der Scanhintergründe

    Pflege und Instandhaltung Reinigung der Scanhintergründe Wischen Sie die Scanhintergründe (C, D) auf jeder Referenzplatte (A, B) mit dem Walzenreinigungspapier (Seite 51) ab. • Drücken Sie E und F in Pfeilrichtung, um die Referenzplatte an der Seite der ADF-Tür zu drehen. Reinigen Sie sowohl den weißen als auch den schwarzen Hintergrund.

  • Seite 60: Reinigung Des Scannerglases

    Pflege und Instandhaltung Reinigung des Scannerglases Wischen Sie das Scannerglas (A, B) mit dem Walzenreinigungspapier (Seite 51) ab. Anordnung des Scannerglases Scannerglas (F) Scannerglas (B) Bedienungsanleitung...

  • Seite 61: Verbrauchsmaterialien Und Optionales Mitgeliefertes Zubehör

    Verbrauchsmaterialien und optionales mitgeliefertes Zubehör Verbrauchsmaterialien und optionales mitgeliefertes Zubehör Teilenum- Teilebezeichnung Anmerkungen Walzenaustauschsatz • Papiereinzugswalzen- KV-SS060 — modul • Andrückwalze Siehe "Hinweise zum Walzenreini- Verbrauchsmateri- Walzenreinigungspapier KV-SS03 gungspapier" (Seite 51). alien Für zusätzliches Vordruckwerk. Die Anleitungen zum Ein und Aus- Farbpatrone KV-SS021 bau finden Sie unter "Installieren...

  • Seite 62: Austauschen Der Walzen

    Verbrauchsmaterialien und optionales mitgeliefertes Zubehör Austauschen der Walzen Falls es nach dem Reinigen der Walzen (Seite 57) weiterhin häufig zu Doppeleinzug oder Papierstaus kommt, wenden Sie sich an Ihren Händler und bestellen Sie einen "Walzenaustauschsatz (KV-SS060)". Ersetzen Sie anschließend Papiereinzugswalzenmodul und Andrückwalze. Drücken und halten Sie den Netzschalter mindestens eine Sekunde lang, um das Gerät auszuschalten.
  • Seite 63 Verbrauchsmaterialien und optionales mitgeliefertes Zubehör Bewegen Sie den Hebel (A) des Papiereinzugswalzenmoduls in die durch den Pfeil gekennzeichnete Richtung (A, B) und ziehen Sie das Modul anschließend nach vorne heraus. Öffnen Sie den "Walzenaustauschsatz (KV-SS060)" (separat erhältlich) und entnehmen Sie das neue Papiereinzugswalzenmodul.
  • Seite 64 Verbrauchsmaterialien und optionales mitgeliefertes Zubehör Montieren Sie das neue Papiereinzugswalzenmodul. • Setzen Sie bei heruntergelassenem Hebel (A) des Papiereinzugswalzenmoduls beide Stifte (B) in die Aussparungen (C) ein und bewegen Sie dann den Hebel langsam in die durch den Pfeil gekennzeichnete Richtung, bis er einrastet. Hinweis •...
  • Seite 65 Verbrauchsmaterialien und optionales mitgeliefertes Zubehör Ziehen Sie die Andrückwalzenklappe mit Hilfe der Aussparungen (A) zu sich, um sie zu öffnen. Ziehen Sie die Lasche (A) und heben Sie die Andrückwalze (B) gleichzeitig in die durch den Pfeil gekennzeichnete Richtung. Ziehen Sie anschließend die rechte Achse (wenn Sie darauf schauen) aus der Aussparung der Walzenhalterung.
  • Seite 66 Verbrauchsmaterialien und optionales mitgeliefertes Zubehör Setzen Sie die neue Andrückwalze ein. • Richten Sie die wie in A geformte Achse an der Aussparung der Walzenhalterung (B) aus, und führen Sie die Achse in die Aussparung ein. Drücken Sie die Achse am anderen Ende (C) hinein, bis sie einrastet.
  • Seite 67 Verbrauchsmaterialien und optionales mitgeliefertes Zubehör Drücken Sie die Andrückwalzenklappe bis sie einrastet, um sie zu schließen. Hinweis • Vergewissern Sie sich, dass die Andrückwalzenklappe nicht absteht. Wenn die Andrückwalzenklappe nicht korrekt geschlossen ist, kann es zu Schäden oder Papierstaus kommen. Schließen Sie die ADF-Tür.

  • Seite 68: Installieren Des Optionalen Mitgelieferten Zubehörs

    Verbrauchsmaterialien und optionales mitgeliefertes Zubehör Installieren des optionalen mitgelieferten Zubehörs Installieren von Vordruckwerk und Farbpatrone Mit Hilfe des Vordruckwerks können Sie das Dokument vor dem Scanvorgang bedrucken. Der aufgedruckte Text wird dann auch gescannt. Drücken und halten Sie den Netzschalter mindestens eine Sekunde lang, um das Gerät auszuschalten. Öffnen Sie die Vordruckwerkklappe.
  • Seite 69 Verbrauchsmaterialien und optionales mitgeliefertes Zubehör Richten Sie das Vordruckwerk so aus wie im Diagramm unten vorgegeben. Schieben Sie die Zapfen (A) sowie die Zapfen (B) auf beiden Seiten in die Führungen, bis die Federn einrasten (C). Entfernen Sie die Klebestreifen. Bedienungsanleitung...
  • Seite 70 Verbrauchsmaterialien und optionales mitgeliefertes Zubehör Setzen Sie den Wagen auf die Position für den Patronenaustausch. Hinweis • Stellen Sie die Position gemäß der Bezeichnung auf dem Vordruckwerk ein. Setzen Sie die Farbpatrone in den Schlitten ein. Verriegeln Sie den Einstellhebel für die Tonerkartusche (A). Bedienungsanleitung...
  • Seite 71 Verbrauchsmaterialien und optionales mitgeliefertes Zubehör Schließen Sie die Vordruckwerkklappe. Drücken Sie den Netzschalter, um das Gerät einzuschalten. Bedienungsanleitung...

  • Seite 72: Entfernen Der Farbpatrone

    Verbrauchsmaterialien und optionales mitgeliefertes Zubehör Entfernen der Farbpatrone Entfernen Sie die gebrauchte Farbpatrone vor dem Installieren einer neuen Farbpatrone. Drücken und halten Sie den Netzschalter mindestens eine Sekunde lang, um das Gerät auszuschalten. Öffnen Sie die Vordruckwerkklappe. Setzen Sie den Wagen auf die Position für den Patronenaustausch. Hinweis •...
  • Seite 73 Verbrauchsmaterialien und optionales mitgeliefertes Zubehör Entfernen Sie die Tintenpatrone (A). • Einzelheiten zum Installieren einer neuen Farbpatrone entnehmen Sie Schritt 5 und den folgenden Schritten unter "Installieren von Vordruckwerk und Farbpatrone" (Seite 68). Bedienungsanleitung...

  • Seite 74: Drucken

    Verbrauchsmaterialien und optionales mitgeliefertes Zubehör Drucken Einstellen der Druckposition des Vordruckwerks Bewegen Sie den Schlitten an die gewünschte Druckposition und richten Sie die Anzeige (A) auf das Zeichen " " aus (B). • Das Zeichen " " markiert den Ausgangspunkt des Duckvorgangs. Es ist nicht möglich, von einem anderen Ausgangspunkt aus zu drucken.

  • Seite 75: Anhang

    Anhang Fehlerbehebung Wenn während des Scannerbetriebs ein Fehler auftritt, überprüfen Sie die folgenden Punkte und den Status des Scanners im Benutzer-Dienstprogramm. Sollte das Gerät immer noch nicht funktionieren, so schalten Sie es aus, ziehen Sie den Netzstecker und wenden Sie sich an den Kundendienst. Problem Mögliche Fehlerquelle Abhilfe...
  • Seite 76 Anhang Problem Mögliche Fehlerquelle Abhilfe Die Papiereinzugswalze, Trennwal- Reinigen Sie die Papiereinzugswalze, ze, Andrückwalze, Antriebswalzen Trennwalze, Andrückwalze, Antriebs- oder Freilaufwalzen sind ver- walzen und Freilaufwalzen. (Seite 57) schmutzt. Die Sensoren oder die Reflektoren Reinigen Sie alle Sensoren und Re- sind verschmutzt. flektoren.
  • Seite 77 Anhang Problem Mögliche Fehlerquelle Abhilfe Die Dokumentenführungen sind nicht Stellen Sie die Dokumentenführun- entsprechend dem Dokumentenfor- gen auf das Format des zu scannen- mat eingestellt bzw. das Dokument den Dokuments ein. (Seite 27) liegt schief im Einzugsfach. Das gescannte Bild ist schief. Glätten Sie das Dokument (Seite 25), Bei gewellten oder gefalteten Doku- legen Sie es erneut ein und reduzie-...

  • Seite 78: Fehlermeldungen (Nur Bei Kv-S5076H)

    Anhang Fehlermeldungen (nur bei KV-S5076H) Fehlercodes für den jeweiligen Scanner-Status werden auf der LCD-Anzeige angezeigt. Zudem werden bei einer bestehenden Verbindung des Scanners mit dem Computer einfache Meldungen auf der LCD-Anzeige angezeigt. Einzelheiten über die Fehlercodes und -meldungen finden Sie unter Benutzer-Dienstprogramm.

  • Seite 79: Schattiereinstellung

    Anhang Schattiereinstellung Allgemeines zur Schattiereinstellung Die Schattiereinstellungsfunktion korrigiert Schwankungen der Lichtstärke und der Empfindlichkeit der Sensorpixel und verringert Unregelmäßigkeiten in der Bilddichte der gescannten Bilder. Diese Einstellung kann mit Hilfe des Benutzer-Dienstprogramms vorgenommen werden. Dazu dient das dem Scanner beigelegte Schattierpapier.

  • Seite 80: Löschen Von Installierter Software

    Wählen Sie das Element aus, dass sie deinstallieren möchten. • Die Software wird mit folgenden Programmnamen angezeigt: Software Programmname Gerätetreiber Panasonic Dokumentenscanner-Gerätetreiber X.XX TWAIN KV-S5076H KV-S5046H TWAIN-Treiber ISIS KV-S5076H KV-S5046H ISIS-Treiber Image Capture Plus Image Capture Plus Benutzer-Dienstprogramm Panasonic Scanner Benutzer-Dienstprogramm Handbücher Panasonic Scanner Manuals "X.XX"...

  • Seite 81: Hinweise Zum Wiederverpacken

    Anhang Hinweise zum Wiederverpacken Es wird ausdrücklich empfohlen, den Originalkarton und das gesamte Verpackungsmaterial aufzubewahren. Sollte es erforderlich sein, den Scanner zu transportieren oder zu versenden, beachten Sie bitte folgende Hinweise. Anmerkung • Unsachgemäßes Verpacken kann dazu führen, dass Reparaturkosten entstehen. •...
  • Seite 82 Anhang Verpacken Sie den Scanner. A Passstück B Netzkabel C USB-Kabel D Andrückwalze • Software / Handbuch-CD-ROM • Installationskurzanleitung • Schattierpapier • Walzenreinigungspapier • Ausgabestützblatt Bedienungsanleitung...

  • Seite 83: Technische Daten

    Die Scangeschwindigkeit hängt vom Hostcomputer, dem Betriebssystem, der Anwendung, der Messmethode, der Datenmenge des Bildes sowie dem Papiertyp ab. Die Scangeschwindigkeit hängt von der Messmethode von Panasonic ab. Die Scanqualität kann für Dokumente, die von der Standardgröße abweichen, nicht garantiert werden.
  • Seite 84 Anhang Gegenstand KV-S5076H KV-S5046H Außenabmessungen 468 ´ 444 ´ 344 mm (Breite ´ Tiefe ´ Höhe) Gewicht 18 kg 100 – 127 V Wechselspannung, 100 – 127 V Wechselspannung, 50/60 Hz, 1,5 A 50/60 Hz, 1,5 A Stromversorgung 220 – 240 V Wechselspannung, 220 –...

  • Seite 85: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Kapazität des Einzugsfaches ADF-Tür 12, 17 Lagerungsumgebung Andrückwalze 11, 18 14, 42 Auflösung LED (grün) 14, 15 Ausgabeanschläge 12, 30 LED (rot) 14, 15 Ausgabe-Dokumentenführungen 12, 31 Leistungsaufnahme Ausgabefach Lüftergitter 13, 49 Ausgabeschacht 47, 49 Ausgabestützblatt 11, 31 Außenabmessungen Manueller Papier-einzugswähler 12, 32...
  • Seite 86 Stichwortverzeichnis Wartesensor Software Denistallieren Installieren Software / Handbuch-CD-ROM 4, 11, 21 Standort Start/Stopp-Taste Steuerblatt 4, 43 Stromversorgung Systemsteuerung 12, 14 Technische Daten Tür-Entriegelung des ADF 12, 17 Überspringen-Taste USB-Anschluss USB-Kabel 11, 20 Verbrauchsmaterialien Verlängerung des Einzugsfaches 12, 28 Vordruckwerk 61, 68 Vordruckwerkklappe 13, 68 Vorsorgemaßnahmen...
  • Seite 87 © Panasonic System Networks Co., Ltd. 2013 PNQX6284ZA DD1013HS0...
