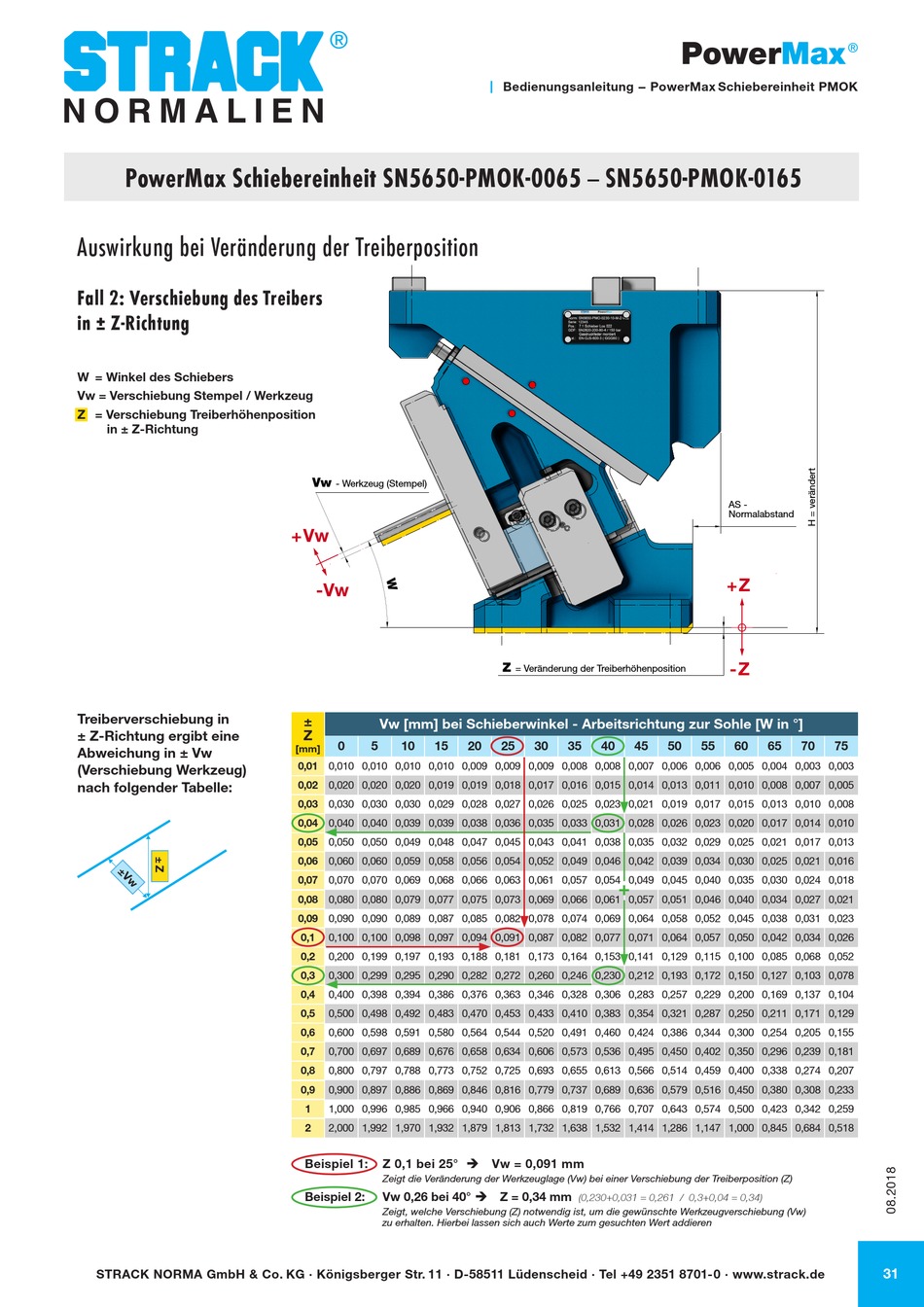

Strack PowerMax SN5650-PMOK-0065 Bedienungsanleitung Seite 31

PowerMax Schiebereinheit SN5650-PMOK-0065 — SN5650-PMOK-0165
Auswirkung bei Veränderung der Treiberposition
Fall 2: Verschiebung des Treibers
in ± Z-Richtung
W = Winkel des Schiebers
Vw = Verschiebung Stempel / Werkzeug
Z = Verschiebung Treiberhöhenposition
in ± Z-Richtung
Treiberverschiebung in
± Z-Richtung ergibt eine
Abweichung in ± Vw
(Verschiebung Werkzeug)
nach folgender Tabelle:
STRACK NORMA GmbH & Co. KG · Königsberger Str. 11 · D-58511 Lüdenscheid · Tel +49 2351 8701-0 · www.strack.de
Vw
- Werkzeug (Stempel)
+Vw
-Vw
±
Vw [mm] bei Schieberwinkel - Arbeitsrichtung zur Sohle [W in °]
Z
0 5 10 15
[mm]
0,01 0,010 0,010 0,010 0,010 0,009 0,009 0,009 0,008 0,008 0,007 0,006 0,006 0,005 0,004 0,003 0,003
0,02 0,020 0,020 0,020 0,019 0,019 0,018 0,017 0,016 0,015 0,014 0,013 0,011 0,010 0,008 0,007 0,005
0,03 0,030 0,030 0,030 0,029 0,028 0,027 0,026 0,025 0,023 0,021 0,019 0,017 0,015 0,013 0,010 0,008
0,04 0,040 0,040 0,039 0,039 0,038 0,036 0,035 0,033 0,031 0,028 0,026 0,023 0,020 0,017 0,014 0,010
0,05 0,050 0,050 0,049 0,048 0,047 0,045 0,043 0,041 0,038 0,035 0,032 0,029 0,025 0,021 0,017 0,013
0,06 0,060 0,060 0,059 0,058 0,056 0,054 0,052 0,049 0,046 0,042 0,039 0,034 0,030 0,025 0,021 0,016
0,07 0,070 0,070 0,069 0,068 0,066 0,063 0,061 0,057 0,054 0,049 0,045 0,040 0,035 0,030 0,024 0,018
0,08 0,080 0,080 0,079 0,077 0,075 0,073 0,069 0,066 0,061 0,057 0,051 0,046 0,040 0,034 0,027 0,021
0,09 0,090 0,090 0,089 0,087 0,085 0,082 0,078 0,074 0,069 0,064 0,058 0,052 0,045 0,038 0,031 0,023
0,1 0,100 0,100 0,098 0,097 0,094 0,091 0,087 0,082 0,077 0,071 0,064 0,057 0,050 0,042 0,034 0,026
0,2 0,200 0,199 0,197 0,193 0,188 0,181 0,173 0,164 0,153 0,141 0,129 0,115 0,100 0,085 0,068 0,052
0,3 0,300 0,299 0,295 0,290 0,282 0,272 0,260 0,246 0,230 0,212 0,193 0,172 0,150 0,127 0,103 0,078
0,4 0,400 0,398 0,394 0,386 0,376 0,363 0,346 0,328 0,306 0,283 0,257 0,229 0,200 0,169 0,137 0,104
0,5 0,500 0,498 0,492 0,483 0,470 0,453 0,433 0,410 0,383 0,354 0,321 0,287 0,250 0,211 0,171 0,129
0,6 0,600 0,598 0,591 0,580 0,564 0,544 0,520 0,491 0,460 0,424 0,386 0,344 0,300 0,254 0,205 0,155
0,7 0,700 0,697 0,689 0,676 0,658 0,634 0,606 0,573 0,536 0,495 0,450 0,402 0,350 0,296 0,239 0,181
0,8 0,800 0,797 0,788 0,773 0,752 0,725 0,693 0,655 0,613 0,566 0,514 0,459 0,400 0,338 0,274 0,207
0,9
0,900 0,897 0,886 0,869 0,846 0,816 0,779 0,737 0,689 0,636 0,579 0,516 0,450 0,380 0,308 0,233
1 1,000 0,996 0,985 0,966 0,940 0,906 0,866 0,819 0,766 0,707 0,643 0,574 0,500 0,423 0,342 0,259
2
2,000 1,992 1,970 1,932 1,879 1,813 1,732 1,638 1,532 1,414 1,286 1,147 1,000 0,845 0,684 0,518
Beispiel 1: Z 0,1 bei 25° 
Zeigt die Veränderung der Werkzeuglage (Vw) bei einer Verschiebung der Treiberposition (Z)
Beispiel 2: Vw 0,26 bei 40°  Z = 0,34 mm
Zeigt, welche Verschiebung (Z) notwendig ist, um die gewünschte Werkzeugverschiebung (Vw)
zu erhalten. Hierbei lassen sich auch Werte zum gesuchten Wert addieren
I
Bedienungsanleitung -- PowerMax Schiebereinheit PMOK
Z
= Veränderung der Treiberhöhenposition
20 25 30 35 40 45
+
Vw = 0,091 mm
(0,230+0,031 = 0,261 / 0,3+0,04 = 0,34)
PowerMax
AS -
Normalabstand
+Z
-Z
50 55 60 65 70 75
