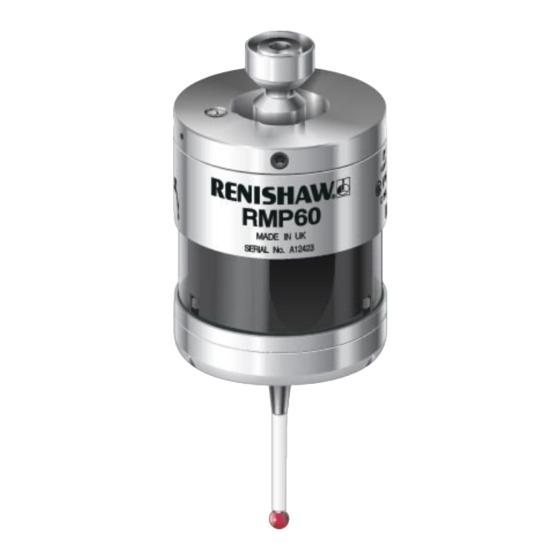

Renishaw RMP60 Installationshandbuch
Messtastersystem mit signalübertragung per funk
Vorschau ausblenden
Andere Handbücher für RMP60:
- Schnellstartanleitung (192 Seiten) ,
- Installationshandbuch (69 Seiten) ,
- Schnellstartanleitung (143 Seiten)
Verwandte Anleitungen für Renishaw RMP60
Inhaltszusammenfassung für Renishaw RMP60

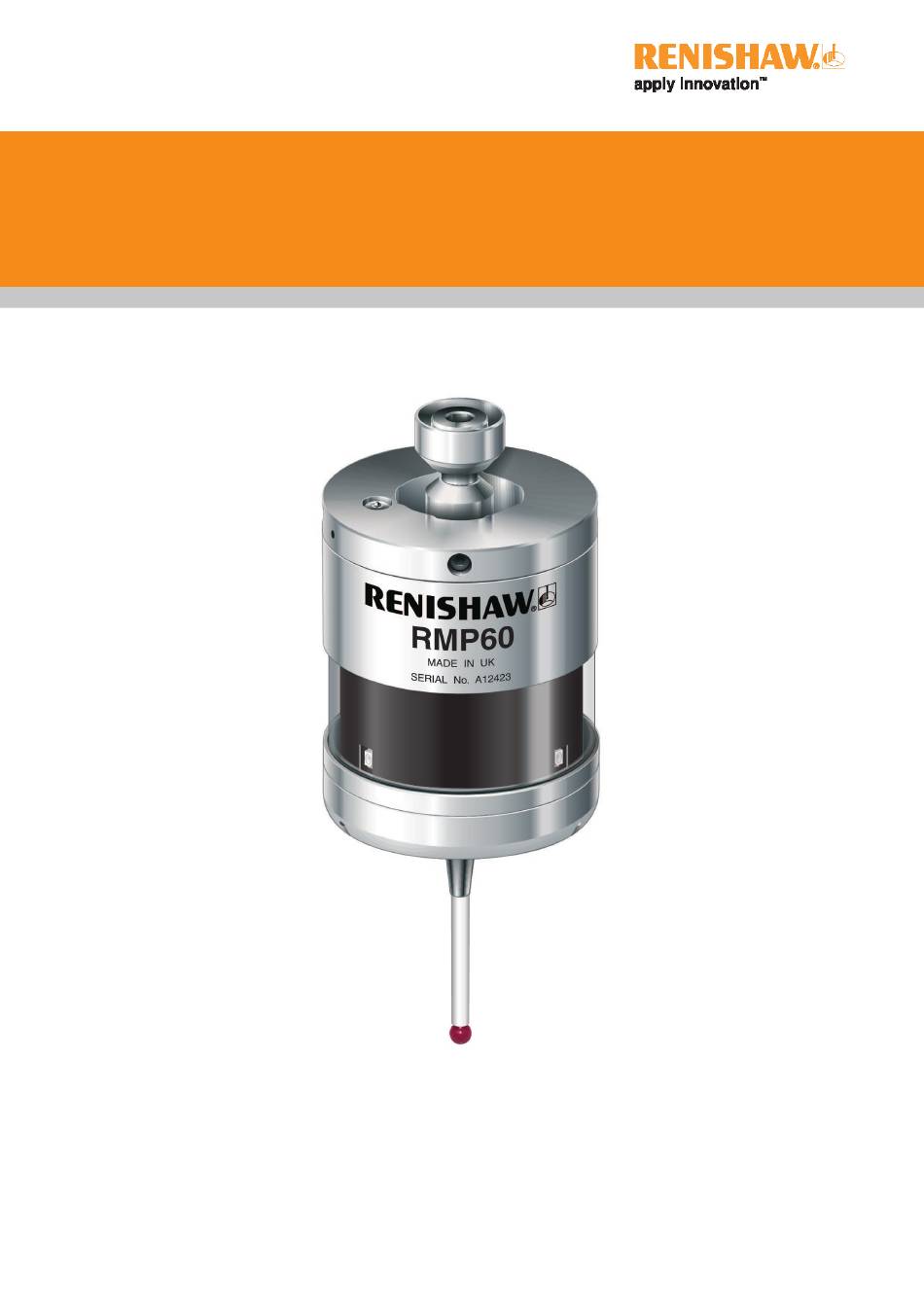

- Seite 1 Installationshandbuch H-5742-8511-02-A RMP60 – Messtastersystem mit Signalübertragung per Funk...
- Seite 2 © 2013–2014 Renishaw plc. Alle Rechte vorbehalten Dieses Dokument darf ohne vorherige schriftliche Genehmigung von Renishaw weder ganz noch teilweise kopiert oder vervielfältigt werden, oder auf irgendeine Weise auf andere Medien oder in eine andere Sprache übertragen werden. Die Veröffentlichung von Material dieses Dokuments bedeutet nicht die freie Nutzung der Patentrechte der Renishaw plc.
-
Seite 3: Inhaltsverzeichnis
RMP60 Abmessungen ........ - Seite 4 Installation des RMP60 mit einem RMI-Q ........
-
Seite 5: Bevor Sie Beginnen
Dokument verwendet werden, sind Handelsnamen, Service Marks, Schutzmarken, Technische Änderungen oder registrierte Schutzmarken, bzw. eingetragene Marken ihrer jeweiligen Eigentümer. Renishaw behält sich das Recht vor, technische Änderungen ohne Vorankündigung vorzunehmen. CNC-Maschine CNC-Maschinen müssen gemäß den Hersteller- anweisungen stets von geschultem Personal... -
Seite 6: Pflege Des Messtasters
Halten Sie die Systemkomponenten sauber und behandeln Sie den Messtaster wie ein Präzisionswerkzeug. Patentanmerkung 1 .2 Merkmale des Messtasters RMP60 und Merkmale von ähnlichen Messtastern sind durch ein oder mehrere der folgenden Patente oder Patentanwendungen geschützt: CN 100466003 JP 3967592... -
Seite 7: Eg-Konformitätserklärung
EG-konformitätserklärung Renishaw plc bestätigt hiermit, dass das RMP60 Messtastersystem mit Signalübertragung per Funk den Anforderungen gemäß Richtlinie 1999/5/EC entspricht. Die komplette EG-Konformitätserklärung finden Sie unter www.renishaw.de/rmp60. WEEE-Richtlinie Der Gebrauch dieses Symbols auf Produkten von Renishaw und/oder den beigefügten Unterlagen gibt an, dass das Produkt nicht mit allgemeinem Haushaltsmüll entsorgt werden darf. -
Seite 8: Funkerlaubnis
RMP60 Installationshandbuch Funkerlaubnis Funkerlaubnis Argentinien: Funkausrüstung – Kanadische RMP60 CNC C-13091 RMP600 CNC C-13095 Warnhinweise Brasilien 0011-14-2812 Englisch 1 .4 Under Industry Canada regulations, this radio “Este equipamento opera em caráter secundário, transmitter may only operate using an antenna of isto é... -
Seite 9: Sicherheitshinweise
Vermeiden Sie eine Überentladung der Batterien. • Batterien nicht kurzschließen. Informationen für den Benutzer • Batterien nicht demontieren, durchbohren, Der RMP60 wird mit zwei nicht-wiederaufladbaren verformen oder übermäßigem Druck AA Alkali-Batterien geliefert. Nicht-wiederaufladbare aussetzen. Lithium-Thionylchlorid AA-Batterien können 1 .5 •... -
Seite 10: Betrieb Des Geräts
RMP60 Installationshandbuch Informationen für den Installateur der Ausrüstung Alle Ausrüstungen von Renishaw erfüllen die regulatorischen EC- und FCC-Anforderungen. Es obliegt der Verantwortung des Installateurs der Ausrüstung, die Einhaltung der folgenden 1 .6 Richtlinien sicherzustellen, um einen Einsatz des Produktes in Übereinstimmung mit diesen Vorschriften zu gewährleisten:... -
Seite 11: Rmp60 Grundlagen
RMP60 Grundlagen • Einleitung Einstellung "Winterschlaf" • Modus zur Verwendung mehrerer Der RMP60 ist ideal zum Einsatz auf großen Messtaster Bearbeitungszentren und überall dort, wo eine Sichtverbindung zwischen Messtaster und Empfänger nur schwer erreicht werden kann oder Vorbereitung unmöglich ist. -
Seite 12: Einstellmethode Trigger Logic ™ Betriebsarten Des Messtasters
Einstellmethode Trigger Logic Betriebsarten des Messtasters ™ Trigger Logic™ (siehe Abschnitt 4 – "Trigger Der RMP60 Messtaster arbeitet in einer von drei Logic™") ist eine Methode, mittels derer der Betriebsarten: Benutzer alle verfügbaren Modi ermitteln und Stand-by-Modus – Der Messtaster wartet auf auswählen kann, um einen Messtaster für seine... -
Seite 13: Rmp60 Einschaltmethode
Spindeldrehzahl 500 min-1 erreicht. Weitere Informationen über die vom Benutzer wählbare Einschaltzeit bei Betrieb mit RMI-Q Der RMP60 muss für mindesten 1 s angeschaltet finden Sie im RMI-Q Installationshandbuch. sein, bevor er ausgeschaltet wird. Eine vom Benutzer wählbare Einschaltzeit steht... -
Seite 14: Energiesparmodus
Durch starke Vibrationen und Stöße ist es Der Modus zur Verwendung mehrerer Messtaster möglich, dass der Messtaster unerwünschte ist eine Funktion von RMP60 und steht mit der Schaltsignale auslöst. Der erweiterte Triggerfilter Option „Einschalten durch Funksignal“ nicht zur erhöht die Widerstandsfähigkeit gegen solche Verfügung. - Seite 15 Austausch eines RMP60 oder RMI-Q erfolgen. HINWEISE: Systeme, die ein RMI-Q verwenden, können manuell mit bis zu vier RMP60 Tastern gepaart werden. Alternativ kann dies auch unter Verwendung von ReniKey, einem Maschinen- Makrozyklus von Renishaw, für den das RMI-Q nicht ein- und ausgeschaltet werden muss, erreicht werden.
-
Seite 16: Maximaler Überlauf Des Tastereinsatzes
RMP60 Installationshandbuch RMP60 Abmessungen Batteriefach Schalter in der Werkzeugaufnahme (Optional) Werkzeugaufnahmen sind auf Anfrage bei Renishaw erhältlich M4 Tastereinsatz 18° 18° XY Überlauf Messtaster-Status-LED RMP60 Signalfenster Abmessungen in mm Maximaler Überlauf des Tastereinsatzes Tastereinsatzlänge ±X/±Y... -
Seite 17: Hauptanwendung
Messtasterspezifikation Hauptanwendung Werkstückinsektion und Einrichten von Universal- und Portalmaschinen. Abmaße Länge 76 mm Durchmesser 63 mm 2 .7 Masse (ohne mit Batterien 876 g Werkzeugaufnahme) ohne Batterien 826 g Signalübertragung FHSS-Funkübertragung (Frequency Hopping Spread Spectrum) im 2,4 GHz Frequenzband Frequenz 2400 MHz bis 2483,5 MHz Einschaltmethoden Funk M-Befehl, Drehen oder Schalter in der Werkzeugaufnahme... - Seite 18 RMP60 Installationshandbuch Zulässige RMP60 Schutzklasse IPX8 (EN/IEC 60529) Umgebungsbedingungen Lagertemperatur -25 °C bis +70 °C Betriebstemperatur +5 °C bis +55 °C Batterietyp 2 x AA 1,5 V Alkaline oder 2 x AA 3,6 V Lithium-Thionylchlorid Restlebensdauer der Ungefähr eine Woche nach erstmaliger LED-Anzeige für „Batterien Batterien schwach“.
-
Seite 19: Systeminstallation
Systeminstallation 3 .1 Installation des RMP60 mit einem RMI-Q Spindel der RMI-Q CNC-Maschine interface Halterung RMP60 Messtaster CNC- Steuerung Kable M4 Tastereinsatz RTS Messtaster zur Werkzeugmessung Werkstück Arbeitsbereich Niemals während der Signalübertragung das Glas des Messtaster oder des RMI-Q verbergen; dies Funkübertragung benötigt keine direkte... -
Seite 20: Positionierung Des Rmp60 / Rmi-Q
RMP60 Installationshandbuch Positionierung des RMP60 / RMI-Q Übertragungsbereich Das Messtastersystem ist optimal positioniert, Der RMP60 und der RMI-Q Empfänger müssen wenn ein möglichst großer Bereich des sich im Übertragungsbereich des Partners Verfahrwegs der Achsen optisch erreicht befinden, siehe unten. Der dargestellte wird. -
Seite 21: Den Messtaster Für Den Betrieb Vorbereiten
Den Messtaster für den Betrieb vorbereiten Montage des Tastereinsatzes 3 .3 1.8 Nm – 2.2 Nm M-5000-3707... - Seite 22 Keramik- oder Kohlefaser sollten aus messtechnischen Gründen nicht mit einem Sollbruchstück verwendet werden. 3 .4 Montage eines Tastereinsatzes mit Sollbruchstück am RMP60 Bei zu großem Tasterüberlauf bricht das Sollbruchstück und schützt somit den Messtaster. Vermeiden Sie zu hohe Belastung des Sollbruchstückes bei der Montage.
-
Seite 23: Batterien Einsetzen
Batterien einsetzen HINWEISE: Im Abschnitt 5 – "Wartung" finden Sie eine Liste geeigneter Batterietypen. Werden versehentlich (fast) leere Batterien in den Messtaster eingesetzt, leuchten die LEDs konstant rot auf. 3 .5 Vermeiden Sie, dass Kühlmittel oder Schmutz ins Batteriefach gelangt. Achten Sie beim Einsetzen der Batterien auf die Polarität. -
Seite 24: Den Messtaster An Einer Werkzeugaufnahme Montieren (Oder Maschinentisch)
RMP60 Installationshandbuch Den Messtaster an einer Werkzeugaufnahme montieren (oder Maschinentisch) HINWEIS: Soll der RMP60 mit einem Schalter in der Werkzeugaufnahme verwendet werden, muss der Einsatz auf 3 .6 der Rückseite des Messtasters mit Hilfe einer Zange entfernt werden. An dessen Stelle ist dann der Kontaktstift (A-4038- 0303) einzusetzen. -
Seite 25: Rundlauf Des Tastereinsatzes Einstellen
Rundlauf des Tastereinsatzes einstellen HINWEISE: Während der Einstellung darf der Messtaster nicht auf der Werkzeugaufnahme gedreht werden, da (x 4) 3 .7 dies den Kontaktstift beschädigt. Sollte das Messtastersystem herunterfallen, muss 1 Nm es auf Rundlauf geprüft werden. Niemals zum Einstellen auf den Messtaster schlagen oder klopfen. -
Seite 26: Auslösekraft Einstellen
Über Federkraft wird der Messtaster in eine feste Position gedrückt, die nach jeder Auslenkung wiederholgenau eingenommen wird. 3 .8 Die Auslösekraft ist von Renishaw voreingestellt. Verstellen Sie die Auslösekraft nur in besonderen Fällen, z.B. bei starken Maschinenvibrationen oder hohem Tastereinsatzgewicht. Die Auslösekraft wird durch Drehen im Gegenuhrzeigersinn reduziert. -
Seite 27: Kalibrieren Des Rmp60
• Kalibrierung entweder in einem Lehrring Kalibrieren des RMP60 oder an einer Eichkugel; • Kalibrierung der Messtasterlänge. Warum muss der Messtaster kalibriert werden? Kalibrierung in einer Bohrung oder an Der Spindelmesstaster ist ein Teil des Mess- einer gedrehten Welle 3 .9 Systems, das mit der CNC-Steuerung kommuniziert. - Seite 28 RMP60 Installationshandbuch 3 .10 Leere Seite...
-
Seite 29: Einstellmethode Trigger Logic
Einstellmethode Trigger Logic™ 4 .1 Aktuelle Einstellungen des Messtasters anzeigen LED-Test > 5 s Zeichenerklärung Kurzes Blinken der Langes Blinken der LED Einschaltmethode Einschalten durch ein Funksignal (nicht Einschalten mit Einschalten möglich bei Auswahl des Modus zur einem Schalter in durch Drehen oder Werkzeugaufnahme oder... -
Seite 30: Einstellungen Für Mehrere Messtaster
RMP60 Installationshandbuch Einstellungen für mehrere Messtaster Tastereinsatz für < 4 s auslenken, um zur nächsten Einstellung zu gelangen Modus zur Verwendung mehrerer Messtaster 4 .2 Modus Aus Modus Ein Maschine 1 Maschine 2 Maschine 3 Maschine 4 oder oder oder... -
Seite 31: Aufzeichnungen Der Messtastereinstellungen
RMP60 Seriennummer ........ -
Seite 32: Ändern Der Messtastereinstellungen
RMP60 Installationshandbuch Ändern der Messtastereinstellungen > 5 s Batterien einsetzen oder, falls bereits eingesetzt, herausnehmen und nach 5 s wieder einsetzen. Den Tastereinsatz so lange ununterbrochen auslenken, bis die Anzeige fünfmal rot aufgeblinkt hat (ist die Batteriespannung schwach, folgt 4 .4 jedem roten Aufblinken ein blaues Aufblinken). - Seite 33 RMI-Q Installationshandbuch (H-5687-8511). HINWEIS: Siehe ‚Paarung RMP60/RMI’, um HINWEIS: Siehe ‚Paarung RMP60/RMI-Q’, einen RMP60 mit einem RMI zu paaren. Nach um einen RMP60 mit einem RMI-Q zu paaren. erfolgter Paarung schaltet der RMP60 den Nach erfolgter Paarung schaltet der RMP60 den Paarungsmodus wieder aus.
-
Seite 34: Paarung Rmp60/Rmi
RMi eingestellt. Die Paarung ist nur bei einer Die Paarung kann überall innerhalb des Erstinstallation erforderlich. Ansonsten muss eine Paarung nur beim Austausch eines RMP60 oder Signalübertragungsbereiches erfolgen. RMi oder bei der Neukonfiguration eines Systems Konfigurieren Sie je nach Bedarf die Einstellungen zur Verwendung mehrerer Messtaster (Modus zur Verwendung mehrerer Messtaster) erfolgen. -
Seite 35: Paarung Rmp60/Rmi-Q
Paarung beim Austausch eines RMP60 oder Konfigurieren Sie je nach Bedarf die Einstellungen RMI-Q erfolgen. im Programmiermodus und gehen Sie dann Jeder RMP60 Taster, der mit einem RMI-Q in das Menü ‚Paarungsmodus’. Aktivieren Sie gepaart wurde, aber dann mit einem anderen „Paarungsmodus aus”. -
Seite 36: Betriebsmodus
RMP60 Installationshandbuch Betriebsmodus LEDs LEDs LEDs blinken blinken blinken green Messtasterstatus-LED Optische LED-Farbe Messtasterstatus Anzeige Grün blinkend Messtaster in Ruhestellung – Betriebsmodus Rot blinkend Messtaster ausgelenkt – Betriebsmodus Grün und Blau blinkend Messtaster in Ruhestellung – Betriebsmodus – Batterien schwach Rot und Blau blinkend Messtaster ausgelenkt –... -
Seite 37: Wartung
Eine Demontage und Reparatur ist sehr am Messtaster und Empfänger, um eine möglichst aufwendig und muss von einem autorisierten optimale Signalübertragung zu gewährleisten. Renishaw Servicecenter durchgeführt werden. Teile, die während der Garantiezeit Reparatur, Überholung oder Überprüfung erfordern, müssen an den Lieferanten zurückgesandt werden. -
Seite 38: Batterien Wechseln
RMP60 Installationshandbuch Batterien wechseln ACHTUNG: Leere Batterien aus dem Messtaster entfernen. Vermeiden Sie beim Auswechseln der Batterien, dass Kühlmittel oder Schmutz ins Batteriefach 5 .2 gelangen. Achten Sie beim Einsetzen der Batterien auf die Polarität. Beschädigen Sie hierbei nicht die Dichtung des Batteriefaches. - Seite 39 HINWEISE: Warten Sie nach dem Entfernen alter Batterien länger als 5 Sekunden, bevor Sie neue Batterien einsetzen. Niemals gleichzeitig alte und neuen Batterien oder Batterien von verschiedenen Herstellern 5 .3 einsetzen; dies reduziert die Lebensdauer bzw. beschädigt die Batterien. Prüfen Sie vor dem Einsetzen des Batteriefaches, dass die Dichtung und der Sitz sauber und unbeschädigt sind.
-
Seite 40: Wechseln Der Dichtungen
Innere Sie, falls erforderlich, die äußere Dichtung. Dichtun Ein Austausch oder eine Reparatur an der inneren Dichtung darf nur durch den Renishaw- Service vorgenommen werden. Senden Sie den Messtaster an Ihre Renishaw-Niederlassung, falls die innere Dichtung beschädigt ist. Äußere Dichtung prüfen Den Tastereinsatz entfernen. -
Seite 41: Rmp60M Messtastersystem
Der RMP60M ist eine spezielle, modular aufgebaute Version des RMP60.Mit Hilfe von Verlängerungen und Adaptern erreichen Sie auch Messmerkmale, die tief in einem Werkstück liegen und mit dem RMP60 Messtaster nicht erreicht werden können. Siehe Kapitel 8 "Teileliste". RMP60M Messtastermodul M4 Tastereinsatz RMP60M Verlängerung L200... -
Seite 42: Rmp60M Abmessungen
RMP60 Installationshandbuch RMP60M Abmessungen 6 .2 100/150/200 67,25 50,50 12,50 67,25 40,75 50/100/150 Abmessungen in mm RMP60M Anzugsmomente 10 Nm to 12 Nm 2,6 Nm 2,6 Nm 2,6 Nm... -
Seite 43: Fehlersuche
ändern. Falsche Einstellung bei „Modus Konfiguration prüfen und zur Verwendung mehrerer entsprechend ändern. Messtaster“. RMP60 im Energiesparmodus Versichern Sie sich, dass sich (nur Modus ‚Funksignal Ein’). der Messtaster innerhalb des Übertragungsbereiches befindet und warten Sie nochmals 30 s. Prüfen Sie die Position von RMI-Q,... - Seite 44 RMP60 Installationshandbuch Störung/Fehler Mögliche Ursachen Problemlösung Maschine hält während Funkübertragung unterbrochen Interface/Empfänger prüfen und eines Messzyklus / Messtaster außerhalb des Hindernis beseitigen. unerwartet an . RMIÜbertragungsbereiches Fehler beim RMI-Q Im zugehörigen Benutzerhandbuch 7 .2 Signalempfänger oder an der beschrieben. Maschine.
- Seite 45 Störung/Fehler Mögliche Ursachen Problemlösung Schlechte Schmutz auf dem Werkstück bzw. Werkstück und Tastereinsatz Wiederholgenauigkeit Tastereinsatz. reinigen. und/oder Genauigkeit Schlechte Wiederholgenauigkeit Messtaster nach jedem des Messtasters . beim Werkzeugwechsel. Werkzeugwechsel neu kalibrieren. 7 .3 Messtaster oder Tastereinsatz Prüfen, ggf. festziehen. locker. Veränderung in der Umgebung Mess-Software prüfen.
- Seite 46 Störung/Fehler Mögliche Ursachen Problemlösung Die Status-LEDs des Funkübertragung unterbrochen Prüfen Sie die Position von RMP60 reagieren nicht – RMP60 außerhalb des RMI-Q RMI-Q, siehe Arbeitsbereich. auf die RMI-Q Status Übertragungsbereiches. LEDs . Der RMP ist von Metall umgeben/ Batterien wechseln.
- Seite 47 Störung/Fehler Mögliche Ursachen Problemlösung Der Messtaster lässt Ausschaltmethode falsch. Konfiguration prüfen und sich nicht ausschalten . entsprechend ändern. Kein Start-/Stoppsignal Am RMI-Q prüfen, ob die „Start- LED“ grün leuchtet. vom RMI-Q (nur im Modus „Einschalten durch Funksignal“). 7 .5 Messtaster im Zeit- Kürzere Ausschaltzeit auswählen Ausschaltmodus wird durch oder anderen Ausschaltmodus...
- Seite 48 RMP60 Installationshandbuch 7 .6 Leere Seite...
-
Seite 49: Teileliste
Teileliste 8 .1 Artikel-Nr Beschreibung RMP60 A-5742-0001 Messtaster RMP60 mit Batterien, Werkzeugsatz und Quickstart-Benutzerhandbuch (voreingestellt auf Funksignal Ein/Funksignal Aus). RMP60M Modul A-5742-1003 Messtaster RMP60M mit Batterien, Werkzeugsatz und Quickstart-Benutzerhandbuch (voreingestellt auf Funksignal Ein/Funksignal Aus). Batterien P-BT03-0005 AA-Batterien (Typ Alkaline) werden mit dem Messtaster geliefert (2 Stück). - Seite 50 100 mm Verlängerung für den LP2. LPE3 A-2063-7003 150 mm Verlängerung für den LP2. A-2063-7600 MA4 90° Adapter. Dokumentation . Veröffentlichungen können von unserer Website www.renishaw.de als PDF heruntergeladen werden. RMP60 A-5742-8501 Quickstart-Benutzerhandbuch: Benutzerinformation zur schnellen Einrichtung des RMP60 Messtasters, einschließlich CD-ROM mit Installationsanleitungen.
