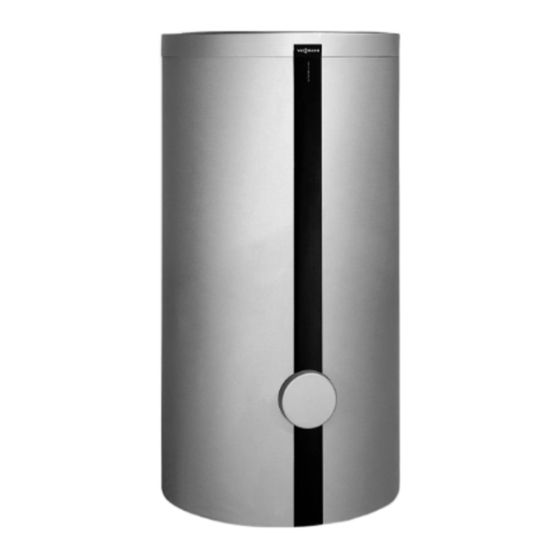

- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocell 100-V/-W Typ CVWB Innenbeheizter Speicher-Wassererwärmer 300 l Vitocell 100-W Typ CVWA Innenbeheizter Speicher-Wassererwärmer 390 und 500 l VITOCELL 100-V/-W VITOCELL 100-W Bitte aufbewahren! 6154862 DE 2/2021...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. -
Seite 3: Sicherheitshinweise
Sturz führen. Während Montage- und War- ■ tungsarbeiten den Boden sauber und trocken halten. Rutschfeste Schuhe tragen. ■ Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicherheitstechnischer Funktion gefährdet den sicheren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Originalteile ersetzt werden. - Seite 4 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zuge- lassener Komponenten sowie nicht genehmigte Änderungen und Umbauten können die Sicherheit beeinträchtigen und die Gewähr- leistung einschränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Vitocell 100-V und Vitocell 100-W, Typ CVWA und CVWB ....■ Inspektion und Wartung ................. Anlagenbeispiele ................... Ersatzteillisten ..................Montagevorbereitung Auspacken und Einbringung (300 l) ............ -
Seite 6: Information Entsorgung Der Verpackung
Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. -
Seite 7: Bestimmungsgemäße Verwendung
Die gewerbliche oder industrielle Verwendung zu einem anderen Zweck, als zur Gebäudeheizung oder Trinkwassererwärmung, gilt als nicht bestimmungsge- mäß. Produktinformation Vitocell 100-V und Vitocell 100-W, Typ CVWA und CVWB Emaillierter, innenbeheizter Speicher-Wassererwärmer Inhalt: zur Trinkwassererwärmung in Verbindung mit Wärme- ■... -
Seite 8: Ersatzteillisten
Information Ersatzteillisten Informationen zu Ersatzteilen finden Sie unter www.viessmann.com/etapp oder in der Viessmann Ersatzteil-App. -
Seite 9: Montagevorbereitung
Montagevorbereitung Auspacken und Einbringung (300 l) Abb. 1... -
Seite 10: Anschlüsse
Montagevorbereitung Anschlüsse Abb. 3 390 und 500 l Inhalt Abb. 2 300 l Inhalt Warmwasser Muffe für Elektro-Heizeinsatz Warmwasser Magnesium-Schutzanode mit Masseleitung Muffe für Elektro-Heizeinsatz Zirkulation Magnesium-Schutzanode mit Masseleitung Heizwasservorlauf Zirkulation Klemmsystem für Speichertemperatursensor Klemmsystem für Speichertemperatursensor (unter der Wärmedämmung) Heizwasservorlauf Warmwassereintritt vom Solar-Wärmetauscher- Flansch mit Muffe für Elektro-Heizeinsatz (falls... -
Seite 11: Montagevorbereitung
Montagevorbereitung Hinweise zur Aufstellung (Fortsetzung) Speicher-Wassererwärmer mit Elektro-Heizeinsatz und/oder Solar-Wärmetauscher-Set aufstel- Montageanleitung Elektro-Heizeinsatz Hinweis Für Wartungsarbeiten die Mindestabstände zur Wand einhalten. Hinweis Die unbeheizte Länge eines bauseits eingesetzten ■ Einschraubheizkörpers muss min. 100 mm betragen. Der Einschraubheizkörper muss für emaillierte Spei- ■... -
Seite 12: Montageablauf 300 L Inhalt
Montageablauf 300 l Inhalt Speichertemperatursensor und Thermometerfühler (falls vorhanden) einbauen 2 Nm Ø 3 ... 9 mm Abb. 7 3. Speichertemperatursensor bis zum Anschlag in 5. Leicht an der Leitung des Speichertemperatursen- eine Öffnung des Klemmsystems einführen. sors ziehen, um die Befestigung im Klemmsystem zu prüfen. -
Seite 13: Anodenanschluss Prüfen, Deckel Und Abdeckhaube Montieren, Typenschild Aufkleben
Montageablauf 300 l Inhalt (Fortsetzung) Anodenanschluss prüfen, Deckel und Abdeckhaube montieren, Typenschild aufkleben Abb. 8 Magnesium-Schutzanode Aussparung im Deckel für Thermometerleitung Masseleitung Typenschild 390 und 500 l Inhalt Achtung Die Wärmedämmung darf nicht mit offener Flamme in Berührung kommen. Vorsicht bei Löt- und Schweißarbeiten... -
Seite 14: Speicher-Wassererwärmer Aufstellen Und Wärmedämm-Matte Unten Anbauen
Montageablauf 390 und 500 l Inhalt (Fortsetzung) Speicher-Wassererwärmer aufstellen und Wärmedämm-Matte unten anbauen Abb. 9 Typenschild Hinweis Hinweis Falls kein Elektro-Heizeinsatz eingebaut wird, vordere Zum Ausrichten des Speicher-Wassererwärmers nur Muffe mit beiliegendem Stopfen verschließen. einen oder zwei der Stellfüße verstellen. Mindestens einen der Stellfüße vollständig eingeschraubt lassen. -
Seite 15: Speichertemperatursensor Anbauen
Montageablauf 390 und 500 l Inhalt (Fortsetzung) Speichertemperatursensor anbauen Abb. 11 Klemmsystem für Speichertemperatursensoren 1. Muttern lösen. 4. Speichertemperatursensor bis zum Anschlag in das Klemmsystem einschieben. 2. Klemmsysteme auf die Gewindebolzen stecken und ausrichten. Hinweis Sensoren nicht mit Isolierband umwickeln. 3. -
Seite 16: Wärmedämm-Mantel Anbauen
Montageablauf 390 und 500 l Inhalt (Fortsetzung) Wärmedämm-Mantel anbauen Hinweis Es dürfen keine Vliesreste durch die Speicheran- ■ schlüsse in den Speicher-Wassererwärmer geraten. ■ Für die folgenden Arbeiten sind 2 Personen erforder- lich. Abb. 12 1. Auf Speicherrückseite: 6 Klippverschlüsse auf das 3. -
Seite 17: Thermometer Mit Thermometersensor (Falls Vorhanden) Und Abdeckleisten Anbauen
Montageablauf 390 und 500 l Inhalt (Fortsetzung) Thermometer mit Thermometersensor (falls vorhanden) und Abdeckleisten anbauen Abb. 13 Typenschild Speicher-Wassererwärmer 1. Wärmedämm-Mantel durch Klopfen gleichmäßig an den Speicherkörper anlegen. 2. Thermometerleitung durch die Abdeckleiste und den Wärmedämm-Mantel führen. 3. Abdeckleiste vorn anbauen. 4. -
Seite 18: Anodenanschluss Prüfen Und Deckel Anbauen
Montageablauf 390 und 500 l Inhalt (Fortsetzung) 7. Das Loch neben der Abdeckleiste unterhalb des Thermometers mit Abdeckung (Rosette) verschlie- ßen. Abb. 14 Anodenanschluss prüfen und Deckel anbauen Abb. 15 Masseleitungen Schriftzug Magnesium-Schutzanoden... -
Seite 19: Heizwasserseitig Anschließen
Montageablauf Heizwasserseitig anschließen Alle Rohrleitungen mit lösbaren Verbindungen ■ anschließen. ■ Nicht benötigte Anschlüsse mit Rotgusskappen ver- schließen. ■ Temperaturregler und Sicherheitstemperaturbegren- zer so einstellen, dass die Trinkwassertemperatur im Speicher-Wassererwärmer 95°C nicht überschreitet. Zulässige Heizwasser-Vorlauftemperatur Heizwasserseitig 110 °C ■ Zulässiger Betriebsdruck Heizwasserseitig 10 bar ■... -
Seite 20: Sicherheitsventil
Montageablauf Trinkwasserseitig anschließen (Fortsetzung) Abb. 16 Beispiel: 390 l Inhalt Heizwendel für den Anschluss an Wärmeerzeuger Absperrventil Membran-Druckausdehnungsgefäß Durchflussregulierventil Entleerung Manometeranschluss Zirkulationsleitung Rückflussverhinderer Warmwasser Entleerung Rückschlagklappe, federbelastet Kaltwasser Zirkulationspumpe Trinkwasserfilter Beobachtbare Mündung der Ausblaseleitung Druckminderer Sicherheitsventil Rückflussverhinderer/Rohrtrenner Sicherheitsventil Die Anlage muss zum Schutz vor Überdruck mit einem Achtung bauteilgeprüften Membran-Sicherheitsventil ausgerüs- Die Ausblaseleitung des Sicherheitsventils darf... -
Seite 21: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Speicher-Wassererwärmer füllen..................22 • • 2. Anlage außer Betrieb nehmen • • • 3. Sicherheitsventile auf Funktion prüfen •... -
Seite 22: Speicher-Wassererwärmer Füllen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer füllen 1. Speicher-Wassererwärmer trinkwasserseitig füllen. 2. Heiz- und trinkwasserseitige Verschraubungen und Elektro-Heizeinsatz auf Dichtheit prüfen. Falls Hinweis erforderlich, Verschraubungen nachziehen. Wenn der Speicher-Wassererwärmer unter Druck steht, Flanschdeckel mit einem Anzugsdrehmo- 3. Sicherheitsventile nach den Angaben des Herstel- ment von 25 Nm nachziehen. -
Seite 23: Speicher-Wassererwärmer Innen Reinigen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer innen reinigen Abb. 20 390 und 500 l Inhalt 1. Speicher-Wassererwärmer trinkwasserseitig ent- leeren. 2. Abdeckhaube , Wärmedämmung Abb. 19 300 l Inhalt Flanschdeckel abbauen. 3. Speicher-Wassererwärmer vom Rohrleitungssys- tem trennen, damit keine Reinigungsmittel und Verunreinigungen in das Rohrleitungssystem gelangen. -
Seite 24: Erstinbetriebnahme, Inspektion, Wartung
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer innen reinigen (Fortsetzung) Gefahr 6. Reinigungsmittel vollständig ablassen. Rückstände von Reinigungsmitteln können Vergiftungen verursachen. 7. Speicher-Wassererwärmer nach der Reinigung Herstellerangaben des Reinigungsmittels gründlich spülen. beachten. Achtung Salzsäurehaltige Reinigungsmittel können den Innenraum beschädigen. Keine salzsäurehaltigen Reinigungsmittel verwenden. Fest haftende Beläge, die nicht mit einem Hoch- druckreiniger beseitigt wurden, mit einem chemi- schen Reinigungsmittel entfernen. -
Seite 25: Speicher-Wassererwärmer Wieder In Betrieb Nehmen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer wieder in Betrieb nehmen Abb. 22 390 und 500 l Inhalt 1. Speicher-Wassererwärmer wieder an das Rohrlei- Abb. 21 300 l Inhalt tungssystem anschließen. 2. Neue Dichtungen an den Flanschdeckeln einlegen. 3. Alle Flanschdeckel und Masseleitung anbauen. -
Seite 26: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch:... -
Seite 27: Technische Daten
Technische Daten Technische Daten Vitocell 100-V/-W CVWB CVWA CVWA Speicherinhalt DIN-Register-Nr. Beantragt Bereitschaftswärmeaufwand kWh/24 h 1,62 bei 45 K Temperaturdifferenz Abmessungen Länge Mit Wärmedämmung ■ Ohne Wärmedämmung — ■ Gesamtbreite Mit Wärmedämmung ■ Ohne Wärmedämmung — ■ Höhe Mit Wärmedämmung 1687 1624 1948... - Seite 28 Technische Daten Technische Daten (Fortsetzung) Technische Daten Elektro-Heizeinsatz-EHE Leistungsbereich Max. 6 Nennaufnahme Normalbetrieb/Schnellaufheizung kW Nennspannung 3/N/PE 400 V/50 Hz Nennstrom Gewicht Schutzart IP45...
-
Seite 29: Entsorgung
Entsorgung Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- Wir empfehlen, das von Viessmann organisierte Ent- ten und Betriebsstoffe der Anlage gehören nicht in den sorgungssystem zu nutzen. Betriebsstoffe (z. B. Wär- Hausmüll. meträgermedien) können über die kommunale Sam- Zur Außerbetriebnahme die Anlage spannungsfrei... -
Seite 30: Bescheinigungen Konformitätserklärung
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co. KG, D-35107 DE: www.viessmann.de/eu-conformity Allendorf, erklären in alleiniger Verantwortung, dass AT: www.viessmann.at/eu-conformity das bezeichnete Produkt in Konstruktion und Betriebs- CH: www.viessmann.ch/eu-conformity-de verhalten den europäischen Richtlinien und den oder ergänzenden nationalen Anforderungen entspricht. - Seite 32 Viessmann Ges.m.b.H. Viessmann Climate Solutions SE A-4641 Steinhaus bei Wels 35108 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
