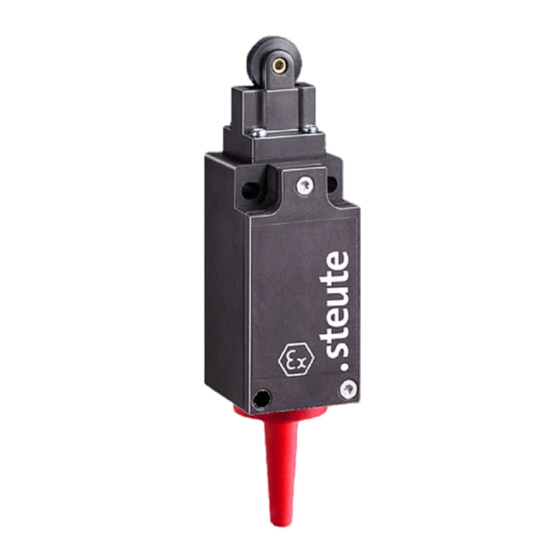

RF 95 EN868
//
Montage- und Anschlussanleitung / Funkschalter
Mounting and wiring instructions / Wireless switch
Instructions de montage et de câblage / Interrupteur sans fil
Istruzioni di montaggio e collegamento / Interruttore wireless
Instruções de montagem e instalação / Interruptor de rádio frequência
Инструкция по монтажу и подключению / Радио-выключатель
Deutsch
Bestimmungsgemäßer Gebrauch
Die Funkschalter der Reihe RF 95 EN868 entsprechen der Richtlinie
der Europäischen Union für Funkanlagen 2014/53/EU. Der einkanalige
Funkschalter dient dem Schalten elektrischer Verbraucher mittels
Funkübertragung. Die Übertragung erfolgt auf einer Frequenz von
868,3 MHz. Der Empfänger muss das EnOcean ® Protokoll der PTM-
und TCM-Module unterstützen.
Befestigung und Anschluss
Das Gerät auf einer ebenen Fläche befestigen. Die Reichweite hängt
stark von den örtlichen Gegebenheiten ab. So kann das Funksignal
stark von leitfähigen Materialien beeinträchtigt werden. Dies gilt auch
für dünne Folien wie z. B. Aluminium-Kaschierung auf Dämmmateria-
lien. Im Einzelfall vorab einen Test mit dem Feldstärkemessgerät
EPM 300, Mat.-Nr. 1187180, durchführen.
Typische Reichweiten sind:
Sichtverbindung freies Feld:
Sichtverbindung in Gängen:
Sichtverbindung in Hallen:
Stahlbetonwände:
Ziegelwände:
Hinweise
Die Verarbeitung eines Schaltbefehles vom Sender zum Empfänger
dauert ca. 80 bis 100 ms basierend auf der EnOcean ® Datenübertra-
gung. Das Schaltsignal eines Senders darf nicht in einem kürzeren
Abstand erzeugt werden, da sonst dieses Signal unterdrückt wird.
Umbauten und Veränderungen am Gerät sind nicht gestattet. Techni-
sche Änderungen vorbehalten. steute übernimmt keine Haftung für
Empfehlungen, die durch diese Beschreibung gegeben oder impliziert
werden. Aufgrund dieser Beschreibung können keine neuen, über die
allgemeinen steute-Lieferbedingungen hinausgehenden, Garantie-,
Gewährleistungs- oder Haftungsansprüche abgeleitet werden.
Wartung
Bei rauen Betriebsbedingungen empfehlen wir eine regelmäßige
Wartung mit folgenden Schritten:
1. Betätiger auf Leichtgängigkeit prüfen.
2. Entfernen von Schmutzresten.
Reinigung
- Bei feuchter Reinigung: Wasser oder milde, nicht-scheuernde,
nicht-kratzende Reinigungsmittel verwenden.
- Keine aggressiven Reinigungs- oder Lösungsmittel verwenden.
Entsorgung
- Nationale, lokale und gesetzliche Bestimmungen zur
Entsorgung beachten.
- Materialien getrennt dem Recycling zuführen. Eventuell enthaltene
Batterien fachgerecht entsorgen.
ca. 200 m
ca. 20 m
ca. 100 m
ca. 10 m durch 1 Wand
ca. 20 m durch max. 3 Wände
English
Intended use
The wireless switches of series RF 95 EN868 comply with the Europe-
an Union Directive 2014/53/EU to radio equipment. The one-channel
wireless switch is used to switch electrical loads via radio transmis-
sion. The transmission is carried out at a frequency of 868.3 MHz. The
receiver must conform to the EnOcean ® protocol of the PTM- and
TCM-modules.
Mounting and wiring
Mount the device on an even surface. The wireless range accordingly
depends on the local conditions. Thus the radio signal can be strongly
affected by conductive materials. This also includes thin foils, e.g. alu-
minium laminations on insulation materials. In individual cases, carry
out a preliminary test with the field strength testing tool EPM 300,
Material No. 1187180.
Typical wireless ranges are:
Line of sight in free field:
Line of sight in walkways:
Line of sight in halls:
Steel concrete walls:
Brick walls:
N.B.
The processing of one switching command from transmitter to receiv-
er lasts approx. 80 to 100 ms on basis of the EnOcean ® data trans-
mission. The switching signal of a transmitter must not be generated
in shorter time sequences otherwise this signal will be suppressed.
Reconstruction and alterations to the device are not allowed. Subject
to technical modifications. steute does not assume any liability for
recommendations made or implied by this description. New claims for
guarantee, warranty or liability cannot be derived from this document
beyond the general terms and conditions of delivery.
Maintenance
With rough conditions, we recommend routine maintenanceas follows:
1. Check actuator for easy operation.
2. Removal of all dirt particles.
Cleaning
- In case of damp cleaning: use water or mild, non-scratching,
non-chafing cleaners.
- Do not use aggressive cleaners or solvents.
Disposal
- Observe national, local and legal regulations concerning disposal.
- Recycle each material separately. Dispose of possibly contained bat-
teries correctly.
1 / 8
approx. 200 m
approx. 20 m
approx. 100 m
approx. 10 m through 1 wall
approx. 20 m through max. 3 walls
