Master- und Slave-Einstellungen

Ein Monitor kann entweder als Master oder als Slave betrieben werden.
In jeder Wohnung muss ein Monitor als Master betrieben werden. Alle weiteren Monitore in dieser
Wohnung müssen als Slaves betrieben werden.
Wenn in einer Wohnung nur ein Monitor eingesetzt wird, muss dieser als Master konfiguriert wer-
den.
Wenn ein WLAN-Monitor (EVO-7M-WIFI) eingesetzt wird, muss der WLAN-Monitor als Master konfi-
guriert werden.

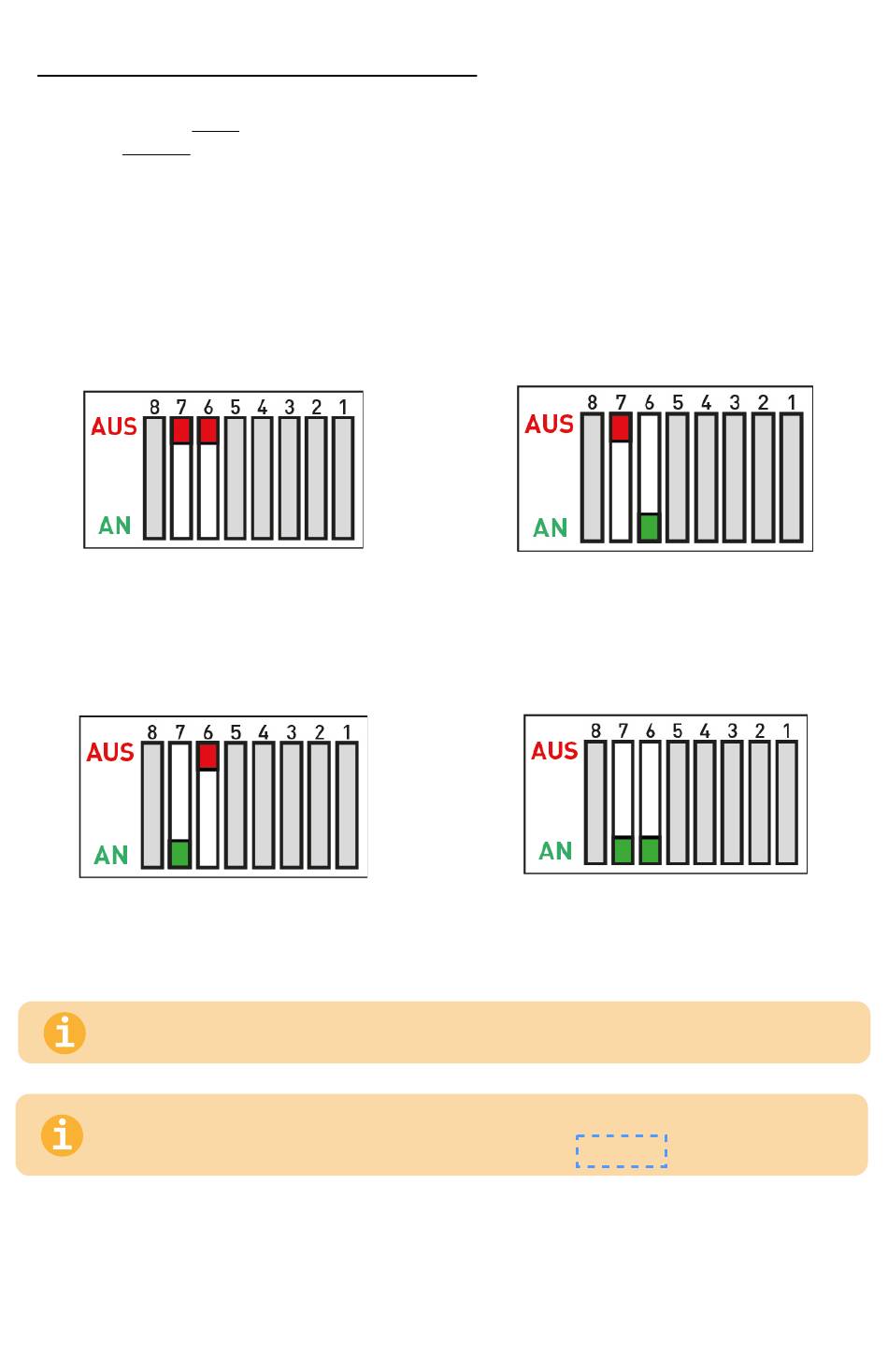

Über DIP6 und DIP7 stellen Sie ein, ob ein Monitor als Master oder als Slave betrieben wird.
MASTER
DIP6
DIP7
SLAVE 2
DIP6
DIP7
Die restlichen DIP-Schalter werden nicht für die Master/Slave Einstellung genutzt.
Deshalb sind Sie auf den Bildern oben grau dargestellt.
Vollständige Verdrahtungsdiagramme inkl. der korrekten
DIP-Schalter-Einstellungen finden Sie ab Seite 30
AUS
AUS
AUS
AN
28
SLAVE 1
DIP6 AN
DIP7 AUS
SLAVE 3
DIP6 AN
DIP7 AN
