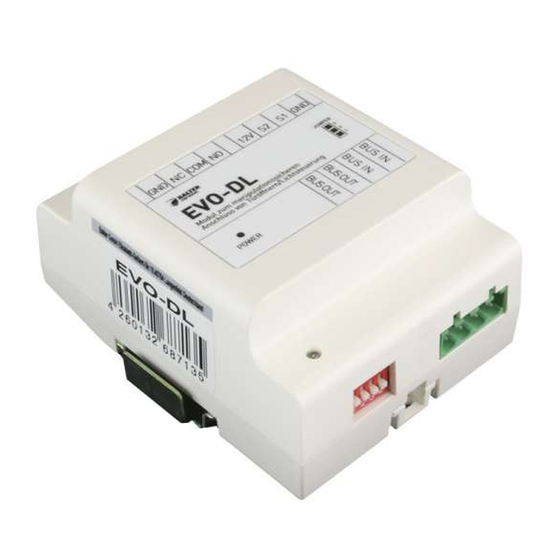

- Seite 1 EVO-DL MODUL ZUM MANIPULATIONSSICHEREN ANSCHLUSS EINES TÜRÖFFNERS / LICHTSTEUERUNG BEDIENUNGSANLEITUNG...
-
Seite 2: Warnungen Und Vorsichtsmaßnahmen
Warnungen und Vorsichtsmaßnahmen Bitte befolgen Sie die Anweisungen, um Verletzungen und Sachschäden vorzubeugen WARNUNG: LEBENSGEFAHR! Versuchen Sie niemals, das Produkt selbst zu öffnen, zu reparieren oder zu installieren. Das Gerät niemals in heißen oder feuchten Räumen platzieren. Kabel niemals gewaltsam verbiegen oder schwere Gegenstände auf das Gerät stellen. -
Seite 3: Inhaltsverzeichnis
Inhalt Warnungen und Vorsichtsmaßnahmen Lieferumfang Komponenten Montage Erklärung der DIP-Schalter Adresse einstellen (DIP1 und DIP2) ..........6 Türöffner auswählen (DIP3) ............7 Lichtsteuerung (DIP4) ..............7 Jumper Verdrahtung (mit 1 Türstation) Verdrahtung (mit mehr als 1 Türstation) Verdrahtungsdiagramm (mehrere Türstationen) ......9 Türöffner anschließen Türöffner mit Spannungsversorgung über die Türstation ..... -
Seite 4: Lieferumfang
Lieferumfang Bedienungsanlei- Modul DIN-Schiene Schrauben Dübel Klemmblöcke tung Komponenten ➊ ➋ ➑ ➌ ➐ ➏ ➍ ➎... -
Seite 5: Montage
Montage Befestigen Sie die DIN-Schiene an einer geeigneten Oberfläche. Setzen Sie das Modul auf die Hutschiene. Achten Sie darauf, dass es sicher eingerastet ist. Bezeichnung Deaktivieren GND: Erdung für restliche Anschlüsse NC:Anschluss für NC-Türöffner ➊ Anschlüsse (über Klemmblöcke) COM: Kontakt des Türöffner-Relais NO: Anschluss für NO-Türöffner 12V: 12V Ausgang für den Türöffner S2: Nicht belegt... -
Seite 6: Erklärung Der Dip-Schalter
Wenn Sie mehrere Türstationen in einem System betreiben, muss jede Türstation über eine eigene Adresse verfügen. Wenn Sie ein EVO-DL Modul an eine Türstation anschließen wollen, muss die Ad- resse des Moduls mit der Adresse der Türstation übereinstimmen. Beispiel: Sie wollen ein EVO-DL Modul an Türstation 2 anschließen: Konfi gurie- ren Sie das Modul als „Modul 2“. -
Seite 7: Türöffner Auswählen (Dip3)
Türöffner pro Modul verwendet werden. (Siehe Seite 10) Türöffner 1 Türöffner 2 Lichtsteuerung (DIP4) Über DIP4 legen Sie fest, ob das EVO-DL Modul einen Türöffner ODER eine Lichtquelle ansteuert. Ein Modul kann nicht beides gleichzeitig machen. Türöffner-Modus Licht-Modus Jumper Der Jumper befindet sich an der Seite der Türstation. -
Seite 8: Verdrahtung (Mit 1 Türstation)
BUS1 BUS2 • Jedes EVO-DL Modul muss eine eigene Adresse haben. Das EVO-DL Modul muss die gleiche Adresse haben, wie die Türstation an die es angeschlossen wird. • Die Adresse des EVO-DL Moduls wird über DIP-Schalter 1 und 2 eingestellt: EVO–DL... -
Seite 9: Verdrahtungsdiagramm (Mehrere Türstationen)
BUS2 NO/NC BUS1 BUS2 NO/NC BUS1 BUS2 NO/NC BUS1 BUS2 EVO–DL EVO–DL EVO–DL EVO–DL BUSOUT BUSIN BUSOUT BUSIN BUSOUT BUSIN BUSOUT BUSIN BEACHTEN SIE DIE KORREKTE ADRESSE DER EVO-DL MODULE UND DER TÜRSTATIONEN! ES MUSS EIN EVO-MD MODUL BENUTZT WERDEN. -
Seite 10: Türöffner Anschließen
Türöffner anschließen Bei Türöffnern mit Spannungsversorgung über die Türstation: Der Türöffner ist auf 12V beschränkt. Die maximale Stromaufnahme darf 350mA betragen. Bei Installationen über 4 Familien benutzen Sie bitte einen Türöffner mit ex- terner Spannungsversorgung. Türöffner mit Spannungsversorgung über die Türstation TÜRÖFFNER EVO–DL JUMPER AUF 2 &... -
Seite 11: Bei Türöffnern Mit Externer Spannungsversorgung
Türöffner mit externer Spannungsversorgung (NO) Bei Türöffnern mit externer Spannungsversorgung: Der Türöffner ist auf 12V beschränkt. Die maximale Stromaufnahme darf 6 Ampere betragen. Türöffner mit externer Spannungsversorgung (Normally Open) SPANNUNGS- VERSORGUNG EVO–DL JUMPER AUF 2 & 3 NO/N BUSOUT BUSIN Dieser Türöffner wird über das Symbol am Monitor angesteuert. -
Seite 12: Zwei Türöffner Mit Externer Spannungsversorgung (Normally Open)
Zwei Türöffner mit externer Spannungsversorgung (Normally Open) TÜRÖFFNER 1 TÜRÖFFNER 2 SPANNUNGS- SPANNUNGS- VERSORGUNG VERSORGUNG EVO–DL EVO–DL JUMPER AUF 2 & 3 JUMPER AUF 2 & 3 NO/N BUSOUT BUSIN BUSOUT BUSIN TÜRÖFFNER 1 TÜRÖFFNER 2 Türöffner 1 wird über das Symbol am Monitor angesteuert. -
Seite 13: Licht Steuern
Licht steuern Sie können entscheiden, ob Sie mit einem EVO-DL Modul einen Türöffner oder eine Lichtquelle ansteuern. Stellen Sie DIP4 auf EIN, und den Jumper auf 1&2, um über EVO-DL eine Lichtquelle zu schalten. SPANNUNGS- VERSORGUNG EVO–DL JUMPER AUF 1 & 2... -
Seite 14: Licht Und Einen Türöffner Kombinieren
Licht und einen Türöffner kombinieren Sie können mehrere EVO-DL Module miteinander kombinieren, um sowohl Lichtquellen zu schalten, als auch Türöffner anzusteuern. SPANNUNGS- VERSORGUNG TÜRÖFFNER EVO–DL EVO–DL JUMPER AUF 2 & 3 JUMPER AUF 1 & 2 NO/N BUSOUT BUSIN BUSOUT BUSIN Im oberen Bild wird der Anschluss eines Türöffners mit interner Spannungs-... -
Seite 15: Licht Und Zwei Türöffner Kombinieren
Licht und zwei Türöffner kombinieren Sie können bis zu 3 EVO-DL Module in Reihe schalten, um 2 Türöffner und eine Lichtquelle anzusteuern. TÜRÖFFNER 1 SPANNUNGS- TÜRÖFFNER 2 SPANNUNGS- VERSORGUNG VERSORGUNG EVO–DL EVO–DL EVO–DL JUMPER AUF 1 & 2 JUMPER AUF 2 & 3 JUMPER AUF 2 &...
