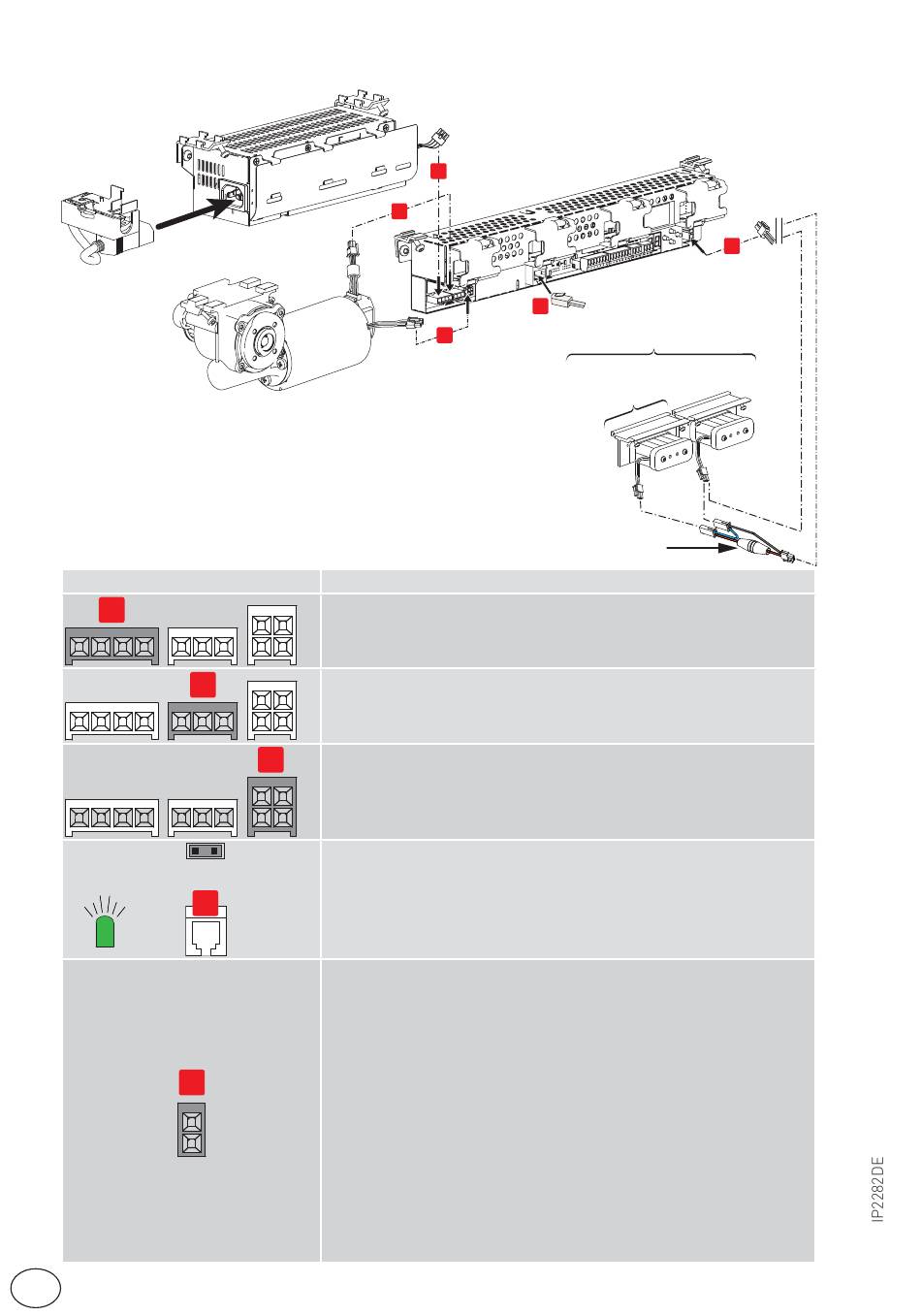

6.1 Elektrische Anschlüsse - Steckverbindungen
Ausgänge / Stecker
A
B
Grüne LED
E
DE
1DAS1ALP
1DAS1MR
DAS902BAT2: Eine Sicherung T 10A (träge)
Netzteil-Anschluss
Motor-Anschluss
Encoder-Anschluss
C
Anschluss für 1 Programmschalter COM501MHS/COM501MKS/COM500ES.
NICHT
Ist die LED aus oder blinkt sie, signalisiert sie eine Fehlfunktion der
VERWENDEN
Steuerung.
D
Anschluss des Akkusatzes DAS901BAT1 - DAS902BAT2 (optional)
Bei fehlender Netzspannung führt der Antrieb eine Öffnungsbewegung
aus.(Werkseinstellung).
Siehe Parameter 10, 38, 41und 43 für Auswahl und Überwachung.
HINWEIS: Die Überwachung erfolgt, wenn Parameter 10 auf " Überwa-
chung USV " (01) steht
ACHTUNG: Um das Aufladen zu ermöglichen, muss der Akku-satz
immer an der elektronischen Steuerung angeschlossen sein. Der
Leistungszustand des Akkusatzes muss regelmäßig geprüft werden.
Fehlt die Netzspannung, kann die Tür nur mit einem Schlüsselbefehl
(Schlüsselschalter an Klemmen 8 und 12) geöffnet werden.
HINWEIS: Verwenden Sie Akkus vom Typ 12V 1,2Ah NiMH.
Wenn ein anderer Akkutyp verwendet wird, können diese beschädigt
werden!
HINWEIS: DAS902BAT2: Eine Sicherung T 10A (träge) ist im Anschluß-
kabel eingebaut.
A
1DAS1QEP
C
D
B
DAS902BAT2 (24 V) (optional)
DAS901BAT1 (12 V)
ist im Anschlußkabel eingebaut
Beschreibung
16
E
(optional)
