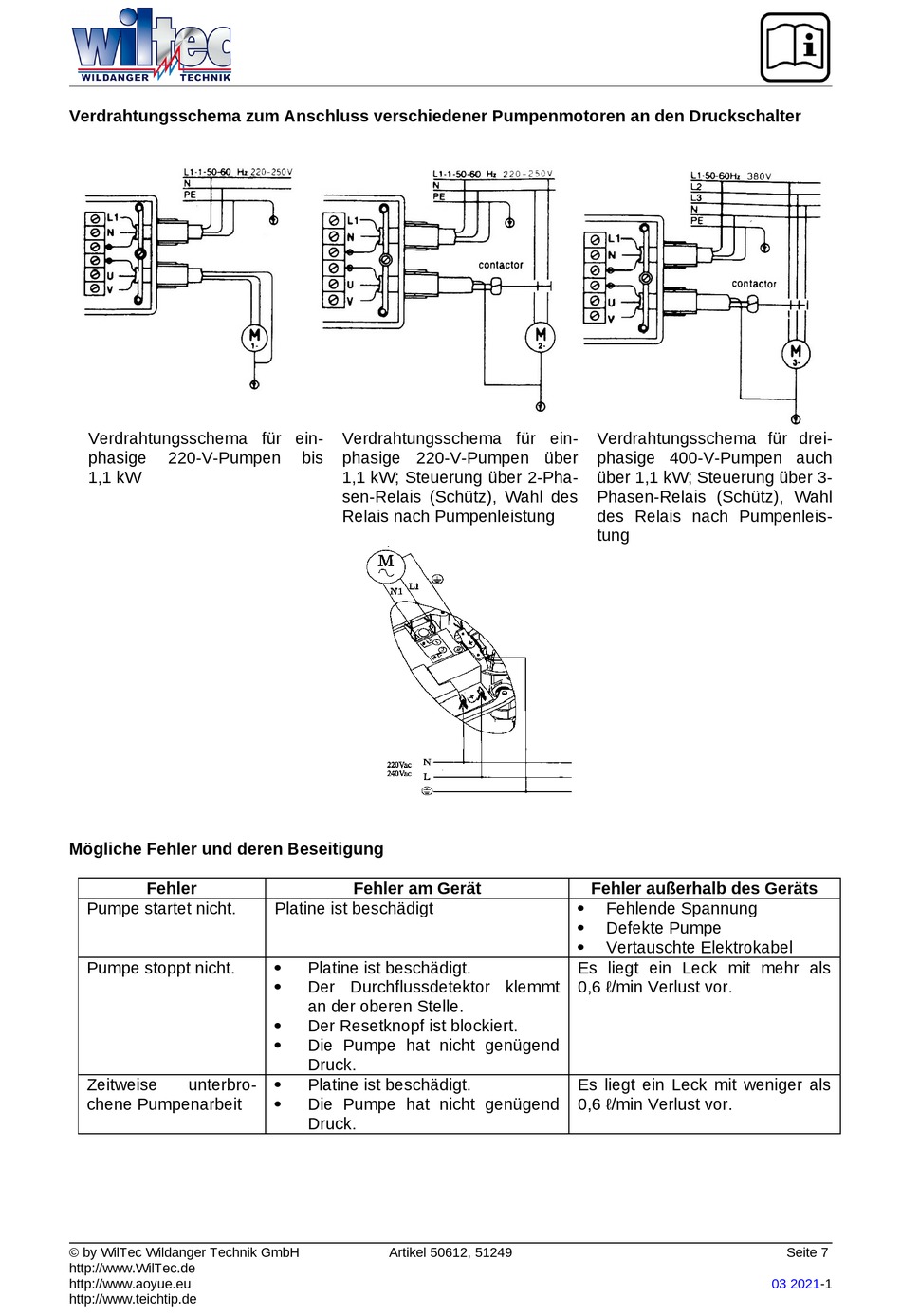

Verdrahtungsschema zum Anschluss verschiedener Pumpenmotoren an den Druckschalter
Verdrahtungsschema für ein-
phasige
220-V-Pumpen
1,1 kW
Mögliche Fehler und deren Beseitigung
Fehler
Pumpe startet nicht.
Pumpe stoppt nicht.
Zeitweise
unterbro-
chene Pumpenarbeit
© by WilTec Wildanger Technik GmbH
http://www.WilTec.de
http://www.aoyue.eu
http://www.teichtip.de
Verdrahtungsschema für ein-
bis
phasige 220-V-Pumpen über
1,1 kW; Steuerung über 2-Pha-
sen-Relais (Schütz), Wahl des
Relais nach Pumpenleistung
Fehler am Gerät
Platine ist beschädigt
Platine ist beschädigt.
Der Durchflussdetektor klemmt
an der oberen Stelle.
Der Resetknopf ist blockiert.
Die Pumpe hat nicht genügend
Druck.
Platine ist beschädigt.
Die Pumpe hat nicht genügend
Druck.
Artikel 50612, 51249
Verdrahtungsschema für drei-
phasige 400-V-Pumpen auch
über 1,1 kW; Steuerung über 3-
Phasen-Relais (Schütz), Wahl
des Relais nach Pumpenleis-
tung
Fehler außerhalb des Geräts
Fehlende Spannung
Defekte Pumpe
Vertauschte Elektrokabel
Es liegt ein Leck mit mehr als
0,6 ℓ/min Verlust vor.
Es liegt ein Leck mit weniger als
0,6 ℓ/min Verlust vor.
Seite 7
03
2021-1
