RADIO-LINE
- eine gute Wahl
Mit der RADIO-LINE haben Sie sich für ein Quali-
tätsprodukt aus dem Hause SOMFY entschieden.
SOMFY ist der führende Hersteller von Antriebs-
und Steuerungssystemen für Rolläden und Sonnen-
schutzanlagen. SOMFY-Produkte gelten als vor-
bildlich in Technik, Qualität und Bedienungskom-
fort.
Der Kauf einer RADIO-LINE war also eine gute
Wahl.
Damit Sie die Vorzüge Ihrer RADIO-LINE optimal
nutzen können, bitten wir Sie, die Gebrauchsan-
weisung genau durchzulesen.
2

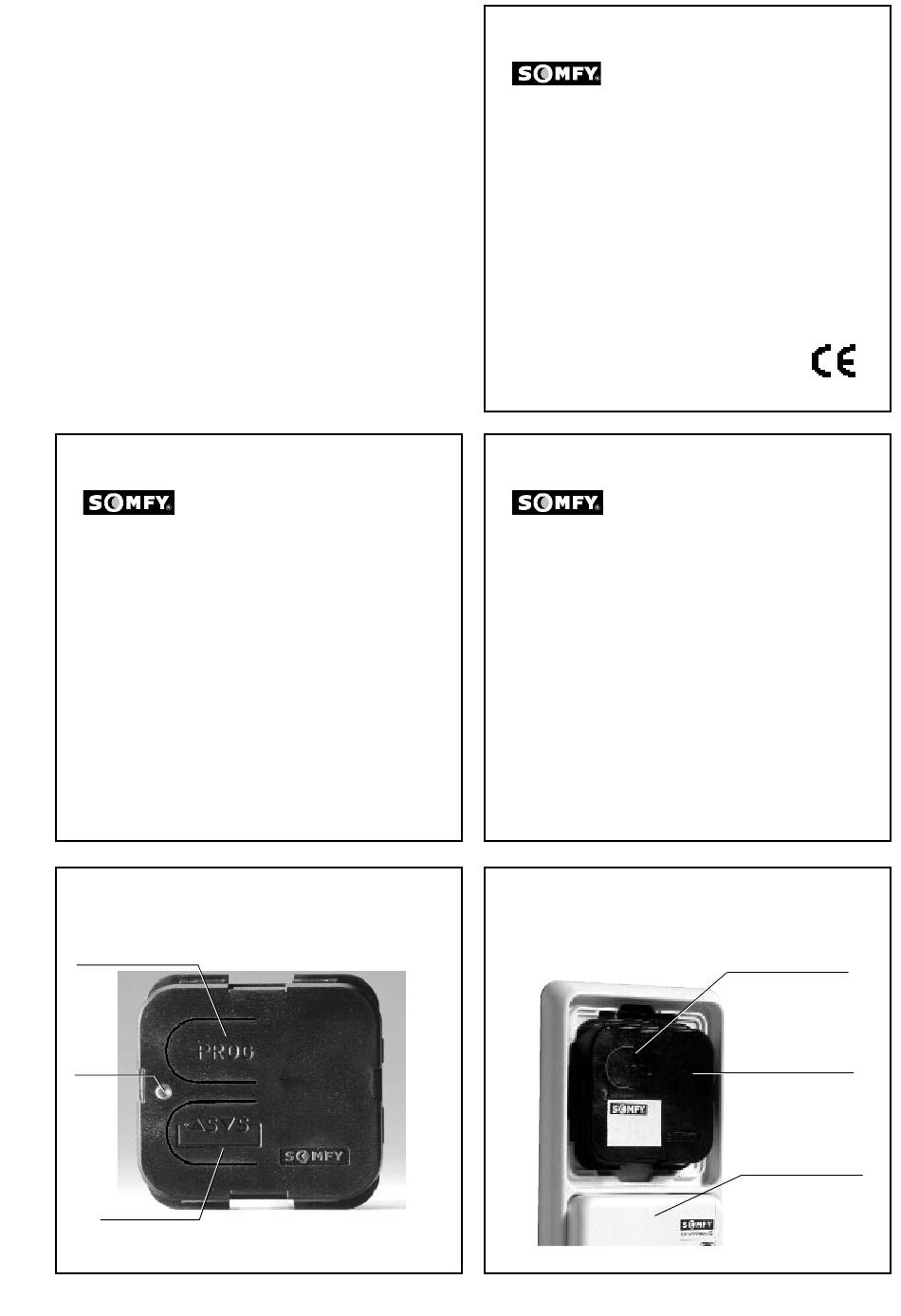

Motormodul RCE 800
Programmier-Taste
LED-
Anzeige
Sicherheitsbedienung
Auf-Stop-Ab
4
Gebrauchsanweisung
RADIO-LINE
Funk-Programm-
schaltuhr
Unimatic RC/RCL
Motormodul
RCE 800
RADIO-LINE
- eine gute Wahl
Und noch etwas:
Bewahren Sie dieses Heftchen sorgfältig auf, damit
Sie jederzeit die Bedienungstips nachlesen können.
Für Fragen, Anregungen und Wünsche stehen wir
Ihnen unter der Rufnummer 0180/52 52 131 gerne
zur Verfügung.
Vielen Dank und viel Freude an Ihrer neuen
RADIO-LINE wünscht Ihnen
Ihre SOMFY GmbH
Funk-Programmschaltuhr Unimatic RC/RCL
3
Programmier-Taste
Automatiksender
RCS 9002
Unimatic C-2/CL-2
5
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für SOMFY RADIO-LINE Unimatic RC
Inhaltszusammenfassung für SOMFY RADIO-LINE Unimatic RC
- Seite 1 Und noch etwas: tätsprodukt aus dem Hause SOMFY entschieden. Bewahren Sie dieses Heftchen sorgfältig auf, damit SOMFY ist der führende Hersteller von Antriebs- Sie jederzeit die Bedienungstips nachlesen können. und Steuerungssystemen für Rolläden und Sonnen- schutzanlagen. SOMFY-Produkte gelten als vor- Für Fragen, Anregungen und Wünsche stehen wir...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Anwendung Seite In Kombination mit einem Motormodul RCE 800 Geräteabbildung Anwendung können mit der Funk-Programmschaltuhr Uni- Hinweis zur Gebrauchsanweisung matic RC Rolläden automatisch geöffnet und ge- Installationshinweise 9-15 schlossen werden. Neben den Standardfunktio- Montagehinweise 16-21 nen der Unimatic RC, besitzt die Unimatic RCL Funktion 22-23 zusätzlich eine Helligkeitsautomatik, die die Rol-... -
Seite 3: Installationshinweise
Installationshinweise Installationshinweise 3.) Bitte sehen Sie bei der Installation und Mon- tage Ihrer RADIO-LINE vor, daß ein Mindestab- stand von 10 cm zwischen einem Motormodul RCE 800 (Empfänger) und dem Automatiksender RCS 9002 eingehalten wird. Um eine optimale Empfangsqualität zu ermögli- chen, sollte die Installation von Sender und Emp- fänger in einem Zwei- oder Mehrfachrahmen ver- mieden werden. -
Seite 4: Funktion
Montagehinweise Montagehinweise Montage Funk-Programmschaltuhr Unimatic RC/RCL Die Montage der Unimatic RC/RCL ist nur in trockenen Räumen erlaubt. Die Montage kann entweder in zwei Standard-U.P-Dosen nach DIN 49073 (ø 60 mm) oder Aufputz erfolgen. Achtung! Der Automatiksender RCS 9002 darf nur in Ver- bindung mit einer Programmschaltuhr Unimatic C-2/CL-2 eingesetzt werden. -
Seite 5: Programmierung
Programmierung Programmierung Auf ein Motormodul RCE 800 können bis zu 16 Senderadressen programmiert werden. Programmierung: 1. Abdeckplatte des Motormoduls entfernen. 2. Taste „PROG“ gedrückt halten bis die LED- Anzeige aufleuchtet ==> Das Motormodul ist für eine Minute pro- grammierbereit. 3. Taste „PROG“ an dem Automatiksender RCS 9002 kurz drücken (siehe Bild S. -
Seite 6: Sicherung
Sicherheitsbedienung Sicherung halb der „ PROG“-Taste befindliche „Sicher- Zum Schutz vor heitsbedienung“ gedrückt werden. Die Fahrbe- Überlast- und fehle werden in der Reihenfolge AUF-STOP-AB- Kurzschlußstrom STOP ausgeführt. sind die Motor- Ausgänge des Achtung! Nachdem an das Motormodul RCE Motormoduls mit 800 erstmalig ~230 V-Spannung angelegt wurde, einer austausch- ist der erste Befehl, der bei Betätigung der... -
Seite 7: Anschlußplan Motormodul Rce 800
Anschlußplan Motormodul RCE 800 IC 03.99.02.187-222 709069 B 04/99 © by SOMFY Rottenburg...
