- Seite 1 ORIGINALE BEDIENUNGSANLEITUNG DFP 9X Dok: 4812085146-DE 2048...
-
Seite 2: Inhaltsverzeichnis

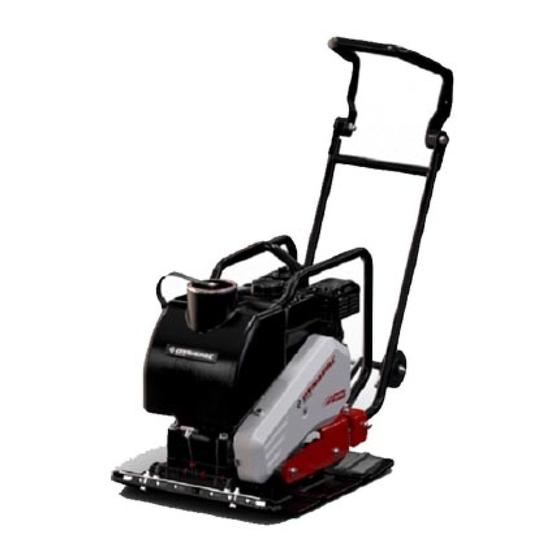

DFP 9X VERWENDUNG Dynapac DFP 9X wird zum Verdichten von Schotter unter Fundamenten, auf Ga- ragenzufahrten, Gehwegen usw. eingesetzt. Die Maschine eignet sich auch als Ergänzung zu größeren Verdichtungsmaschinen, z. B. Walzen, beim Verdichten von schwer zugänglichen Bereic- hen. Die Maschine ist mit einem Wassertank ausgestattet und wurde für das Verdichten kleiner asphaltierter Bereiche konstruiert und... -
Seite 3: Normen
Messungenauigkeit ± 0,3 m/s 2 bei 95% der Messungen. DFP 9X Vibrationen in Händen/Armen, m/s Standardgriff Vibrationen in Händen/Armen, m/s Komfortgriff Abgasemissionen Das Modell DFP 9X erfüllt die Anforderungen für Abgasemissionen in Übereinstimmung mit den U.S. EPA EXH/EVP UND KALIFORNIEN SORE EXH/EVP REGULIERUNGEN FÜR 2019. www.dynapac.com... -
Seite 4: Zeichen
DFP 9X ZEICHEN SICHERHEITSANWEISUNGEN WARNUNG! Das Einatmen von Dieselmotorabgasen setzt Sie Warnzeichen Chemikalien aus, von denen dem Staat Kalifornien bekannt ist, dass sie Krebs und Geburtsfehler oder andere reproduktive Schä- den verursachen. - Starten und betreiben Sie den Motor immer in einem gut belüfte- ten Bereich. -
Seite 5: Technische Daten
DFP 9X TECHNISCHE DATEN FUNKTION Die Maschine besteht aus einer Grundplatte mit einem DFX 9X Rüttelelement und einem Oberteil, das von der Grundplatte abgefedert wird. Nettogewicht ......92 kg Das Oberteil besitzt zudem einen Tragegriff , einen Hebehaken Grundplatte, B x L ....500 x 580 mm und eine Wassertankhalterung. -
Seite 6: Technische Beschreibung
DFP 9X TECHNISCHE BESCHREIBUNG 1. Griff 2. Schutzabdeckung 3. Benzinmotor 4. Motorplatte 5. Fliehkraftkupplung 6. Keilriemen 7. Gummidämpfer 8. Rüttelelement / Grundplatte 9. Wassertank 10. Wassertankhalterung 11. Hebeöse www.dynapac.com... -
Seite 7: Tägliche Prüfungen
DFP 9X TÄGLICHE PRÜFUNGEN Keilriemenantrieb Prüfen Sie die Spannung und den Zustand des Keilriemens Kraftstoff prüfung regelmäßig. Ersetzen Sie beschädigte Keilriemen durch einen Prüfen Sie, ob sich Kraftstoff im Tank befi ndet. Falls erforder- neuen vom Typ XPA 907. lich, nachfüllen. -
Seite 8: Vor Dem Starten Des Motors
DFP 9X Ölstand Motorstromschalter Aktiv Nicht aktiv Volle Drehzahl Leerlauf Kraftstoff ventil Kaltstarteinrichtung Gashebel VOR DEM STARTEN DES MOTORS NACH DEM STARTEN Siehe tägliche Prüfungen auf Seite 8. Stellen Sie den Gashebel auf Leerlauf. Öff nen Sie schrittweise die Kaltstartvorrichtung. -
Seite 9: Wassertank
DFP 9X MONTIEREN SIE DEN WASSERTANK Der Wassertank für das Modell DFP 9X ist abnehmbar. Gehen Sie zur Montage des Wassertanks wie folgt vor: Drücken Sie den Wassertank mit der geöff neten Seitenverriegelung nach unten. Der hintere Teil Pos. 1 des Wassertanks muss richtig in der Halterung sitzen. -
Seite 10: Montieren Der Transporträder
DFP 9X MONTIEREN DER TRANSPORTRÄDER Der Transportradsatz für das Modell DFP 9X kann nachträglich montiert werden. Gehen Sie zur Montage des Transportradsatzes wie folgt vor: Lösen Sie die beiden Schrauben, die den hinteren Teil des Schutzrahmens halten. Pos. 1 Setzen Sie den Transportradsatz so ein, dass die Schraubenlöcher in den Schutzrahmen... -
Seite 11: Abmessungen
DFP 9X ABMESSUNGEN in mm Abmessungen Komfortgriff 1070 Abmessungen Standardgriff www.dynapac.com... -
Seite 12: Transport
DFP 9X TRANSPORT Transportverriegelung Der Griff kann einfach ohne Werkzeug entfernt werden, und Sichern Sie die Maschine während des Transports mit der Koff erraum eines normal großen Autos reicht aus, um Spanngurten, wie auf der Zeichnung dargestellt. die Maschine zu transportieren. - Seite 13 DFP 9X HINWEISE www.dynapac.com...
-
Seite 14: Hinweise
DFP 9X HINWEISE www.dynapac.com... -
Seite 15: Ec-Konformitätserklärung
2006 / 42 / EG 2000 / 14 / EG 2004 / 108 / EG EN 500-1 EN 500-4 Technische Dokumentation zur Verfügung gestellt durch: Dynapac GmbH, Ammerländer Str. 93 26203 Wardenburg - Deutschland Jens Praesang / Teamleiter Technische Dokumentation www.dynapac.com... - Seite 16 www.dynapac.com...
