2.2. Fassadierung jeweils unten nach vorne klappen,
oben aus dem Gerätedeckel heben und sicher
abstellen.

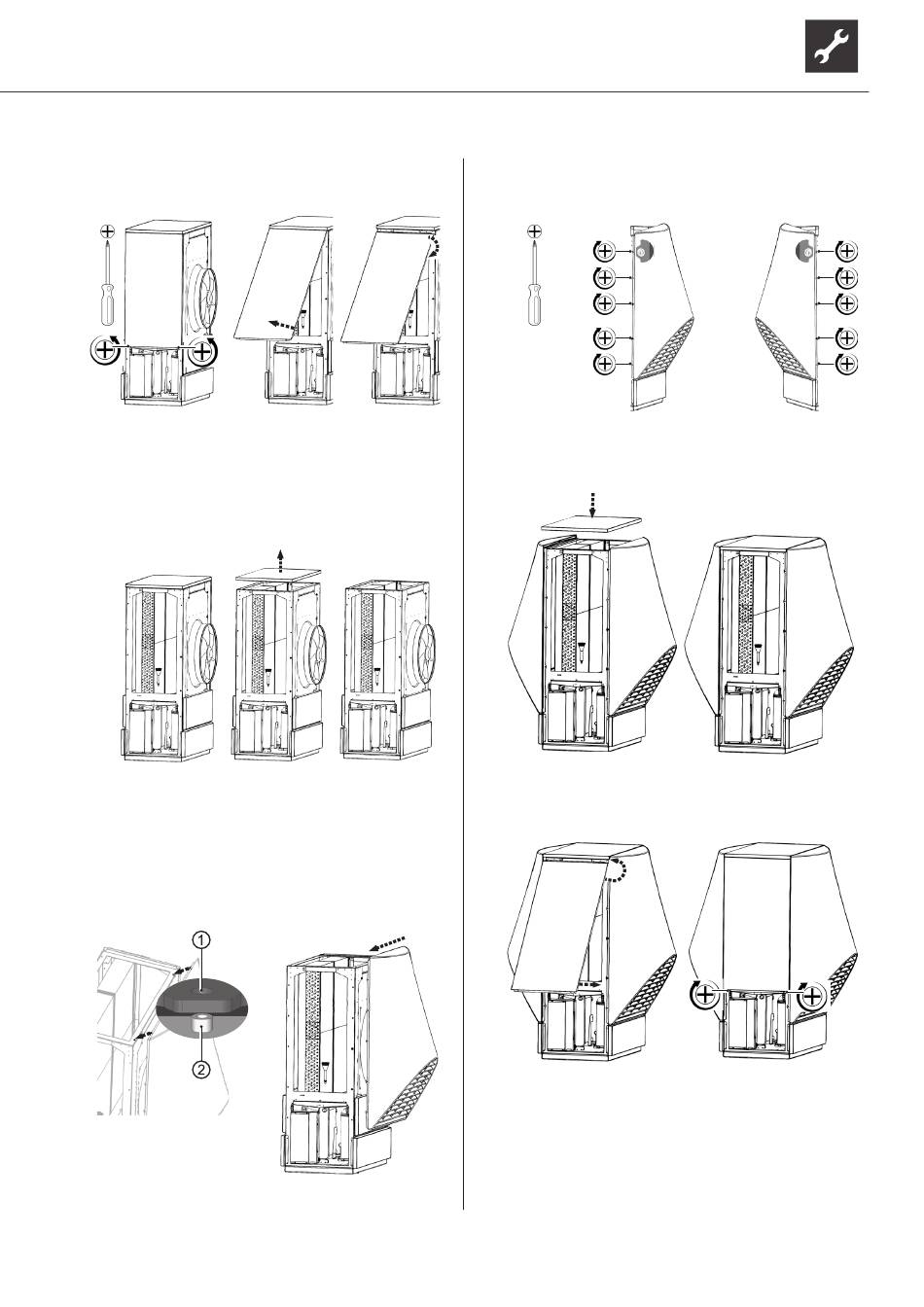

Beispiel: Obere Fassadierung auf
Schaltkastenseite abnehmen
3.
Der Gerätedeckel wurde durch die oberen Fassa-
dierungen fixiert. Nach der Demontage der obe-
ren Fassadierungen liegt er nun lose auf. Geräte-
deckel abheben und sicher abstellen.
4.
Luftumlenkhauben montieren.
ACHTUNG
Vor Beginn der Montage die Schutzfolien von den
Luftumlenkhauben entfernen.
4.1. Luftumlenkhauben jeweils an den Messingbuchsen
an der Oberseite des Geräterahmens einhängen.
Beispiel: Luftumlenkhaube an Ventilatorseite
1 Öse an Luftumlenkhaube
2 Messingbuchse am Geräterahmen
Technische Änderungen vorbehalten | 83031203cDE – Originalbetriebsanleitung | ait-deutschland GmbH
4.2. Luftumlenkhauben jeweils an der Schaltkasten-
seite und Wasseranschlussseite an den Gerä-
terahmen schrauben.
Beispiel: Luftumlenkhaube an Ventilatorseite
festschrauben
5.
Gerätedeckel wieder auf Rahmen legen.
6.
Obere Fassadierungen jeweils in Gerätedeckel ein-
hängen. Unten an den Geräterahmen schrauben.
Die Luftumlenkhauben sind nun montiert. Sie kön-
nen die Montage- und Installationsarbeiten am
Gerät vornehmen und nach Abschluss der Arbei-
ten die unteren Fassadierungen anbringen. (siehe
bei „Elektrische Anschlussarbeiten", „Wärmepum-
penseitiger Anschluss der Steuer- und Fühlerlei-
tungen", 6).
