Verbindung über
1
Modbus RTU ein-
richten
2
3
Smart Meter
Smart Meter TS
Um diverse Einstellungen vorzunehmen, muss die WLAN Verbindung geöffnet werden:
1
2
3
42

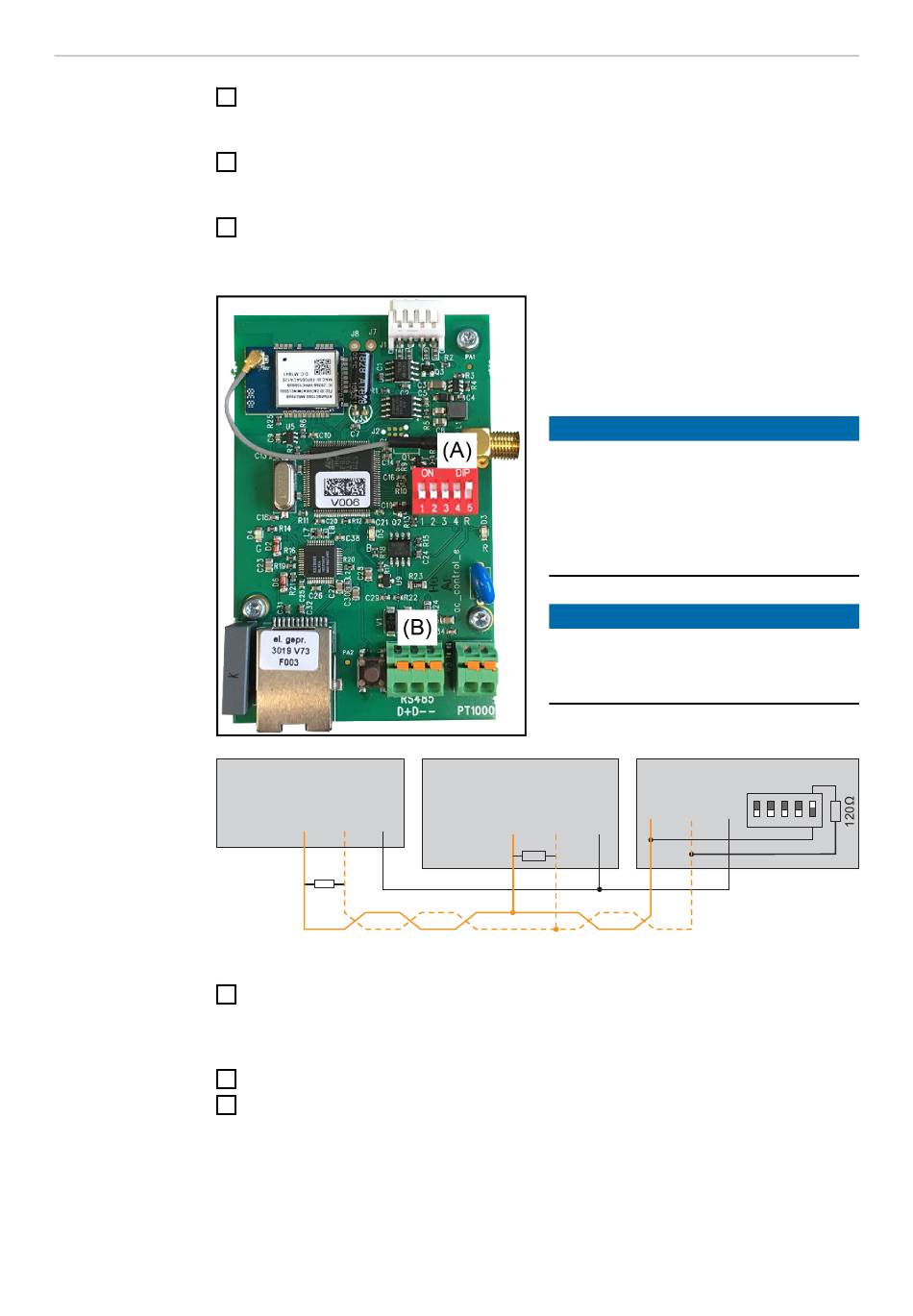

Busverkabelung (B) am Ohmpilot anschließen.
Die Busverkabelung erfolgt parallel über die Kabel TX+, TX- und GND mit dem Fro-
nius Smart Meter und dem Fronius Wechselrichter oder Datamanager 2.0.
Busverkabelung mit einem Widerstand am ersten und letzten Gerät abschließen.
Am Ohmpilot kann der Widerstand mit dem DIP Schalter Nummer 5 aktiviert werden.
Siehe (A).
Modbus Adresse mithilfe der Nummern 1-3 einstellen.
Default Adresse: 40 (Für zukünftige Anwendungen kann die Modbus Adresse über
die DIP-Schalter am Ohmpilot verändert werden.)
Fronius Smart Meter
Rx GND
Tx
M+ M- GND
120Ω
Die Taste am Ohmpilot 2x drücken.
Die blaue LED blinkt (zweimal), solange der WLAN Access Point aktiv ist (30 Minu-
ten). Bevor der Access Point geöffnet wird, wird nach verfügbaren WLAN Netzen
gesucht.
Auf Ihrem Smart Device oder PC das WLAN Netz „Ohmpilot" aktivieren.
Im Browser die Webseite http://192.168.250.181 oder http://ohmpilotW.local einge-
ben. Alternativ kann der Ohmpilot auch mit der Fronius Solar Web App im Netzwerk
gesucht werden.
(A) DIP Schalter
DIP 1-3 = Modbusadresse BCD
DIP 4 = Reserve
DIP 5 = Abschlusswiderstand (120 Ohm)
HINWEIS!
Verwechslung der Kabel vermeiden.
Verwenden Sie ein Datenkabel welches
sich klar vom Netzkabel unterscheidet,
sodass es zu keiner Verwechslung kommt
und Personenschaden sowie Sachscha-
den vermieden werden.
HINWEIS!
Fehlerhafte Verkabelung.
Wird durch 1x blinken der roten LED
Anzeige signalisiert.
Fronius Inverter
D+ D- -
SnapINverter
M1+
M1- GND
GEN24
OFF
Fronius Ohmpilot
D+ D- -
1 2 3 4 5
