Inhaltszusammenfassung für Kampmann powerkont

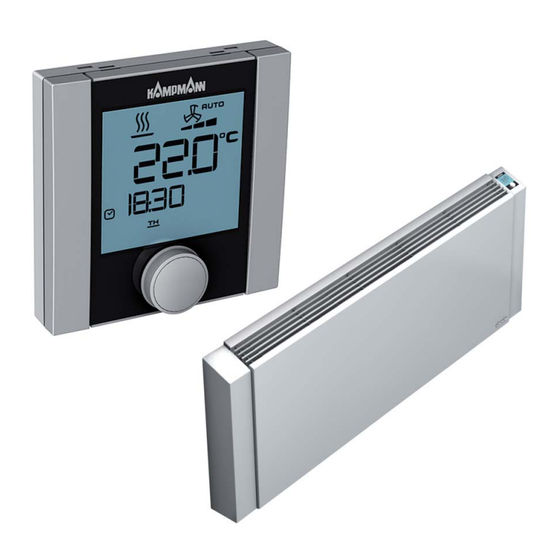

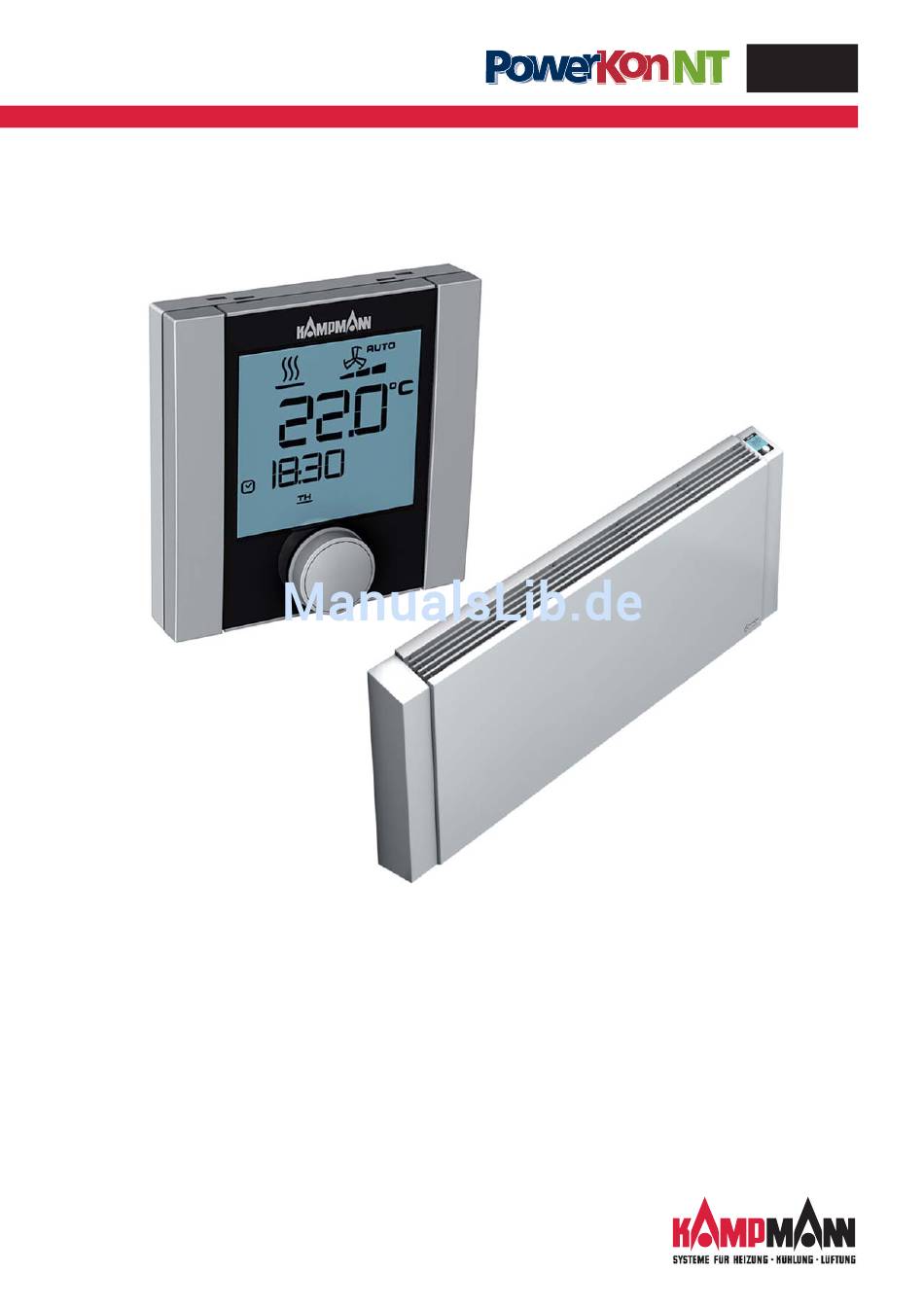

- Seite 1 1.28 KaControl für PowerKon NT Montage- und Installationsanleitung Diese Anleitung für zukünftige Verwendung sorgfältig aufbewahren! I387/04/10/1 DE...
-
Seite 3: Inhaltsverzeichnis
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG Zeichenerklärung: 1.Bestimmungsgemäße Verwendung ..........3 2.Wichtige Informationen / Sicherheitshinweise ......4 Achtung! Gefahr! 3.Bedienung KaController ..............5 3.1 Funktionstasten, Anzeigeelemente..........6 Nichteinhaltung 3.2 Bedienung..................8 dieses Hinweises kann 3.2.1 Steuerung Ein- und Ausschalten ........... 9 schwe re Personen- oder 3.2.2 Temperatureinstellung ............ - Seite 4 1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 11.3.4 Funktion ON/OFF, Eco/Tag ..........28 11.3.5 Temperaturabsenkung und Temperaturanhebung im Eco-Betrieb..............29 11.3.6 Fühlerabgleich ..............29 11.3.7 Lüfteransteuerung (Einstellung Powerstufe) ....30 11.3.7.1 Maximale Lüfterdrehzahl über Parameter P50 ..30 11.3.7.2 Maximale Lüfterdrehzahl über Potentiometer ..30 11.3.7.3 Minimale Lüfterdrehzahl..........
-
Seite 5: Bestimmungsgemäße Verwendung
KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 1. Bestimmungsgemäße Verwendung Kampmann KaController und PowerKon NT sind nach dem Stand der Technik und anerkannten sicherheitstechnischen Regeln ge- baut. Dennoch kann es bei der Verwendung zu Gefahren für Perso- nen oder Beeinträchtigungen des Geräts oder anderer Sachwerte kommen, wenn das Gerät nicht sachgemäß... -
Seite 6: Wichtige Informationen / Sicherheitshinweise
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 2. Wichtige Informationen / Sicherheitshinweise Installation und Montage sowie Wartungsarbeiten an elektrischen Geräten dürfen nur von einer Elektrofachkraft im Sinne der VDE durchgeführt werden. Der Anschluss ist gemäß den gültigen VDE-Bestimmungen und den Richtlinien des EVU auszuführen. -
Seite 7: Bedienung Kacontroller
• 2 Ein- und 2 Ausschaltzeiten pro Tag • Alarmanzeige im Display • individuell veränderbare Grundanzeige • Druck-/Drehnavigator mit Endlos-Dreh-/Rastfunktion • Einknopfbedienung aller Funktionen möglich • Anschluss von Kampmann Systemkomponenten über Busverbindung • passwortgeschützte Serviceebene • sprachunabhängige Darstellung, international einsetzbar... -
Seite 8: Funktionstasten, Anzeigeelemente
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG KaController mit 3.1 Funktionstasten, Anzeigeelemente Funktionstasten Typ 3210002 1. Display mit LED-Hintergrundbeleuchtung Typ 3210004 2. ON/OFF-Taste (je nach Einstellung) - EIN / AUS (Werkseinstellung) - Ecobetrieb / Tagbetrieb 3. TIMER-Taste - Uhrzeit einstellen - Zeitschaltprogramme einstellen 4. - Seite 9 1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG Symbole LCD-Display Anzeige Sollwert Raumtemperatur Aktuelle Uhrzeit Zeitschaltprogramm aktiv Wochentag Alarm Angewählte Funktion ist gesperrt Ecobetrieb Sollwerteinstellung aktiv Vorgabe Lüfteransteuerung Auto-0-1-2-3-4-5 Betriebsart Lüften Betriebsart Kühlen Betriebsart Heizen Betriebsart Automatische Umschaltung Heizen/Kühlen Die auf dem Display dargestellten Symbole sind abhängig von der Anwendung (2-Leiter, 4-Leiter, etc.) und den eingestellten Parame- tern.
-
Seite 10: Bedienung
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 3.2 Bedienung Der KaController wird über den Navigator und die Funktionstasten bedient. Die Funktionen, die über den Navigator aufgerufen und eingestellt werden können, sind in beiden Ausführungsvarianten (mit seitli- chen Funktionstasten, ohne seitliche Funktionstasten) identisch, so dass zum besseren Verständnis in der nachfolgenden Bedienungs- anleitung die Abbildung des KaControllers mit den seitlichen Funk- tionstasten verwendet wird. -
Seite 11: Steuerung Ein- Und Ausschalten
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 3.2.1 Steuerung Ein- und Ausschalten Nach dem Einschalten der Steuerung wird im Display die Standard- ansicht mit dem aktuellen Raumtemperatursollwert und der einge- stellten Lüfterstufe angezeigt. Nach der ersten Inbetriebnahme des KaControllers wird die Uhr- zeit in der Standardansicht nicht angezeigt (siehe Auswahlmenü... -
Seite 12: Temperatureinstellung
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 3.2.2 Temperatureinstellung Der Temperatursollwert wird ausgehend von der Standardansicht eingegeben. Um die Standardansicht aufzurufen, drücken Sie die ESC-Taste oder führen Sie für 3 Sekunden keine Bedienung am KaController durch. Temperatursollwert einstellen: Durch Drehen des Navigators in der Standardansicht können Sie einen neuen Temperatursollwert einstellen. -
Seite 13: Einstellung Powerstufe
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 3.2.3 Einstellung Powerstufe Um das Auswahlmenü „Powerstufe“ aufzurufen, drücken Sie die LÜFTER-Taste (Schnellzugriff) oder verwenden Sie den Navigator. Aufrufen des Menüs „Powerstufe“ mittels Navigator: Im Automatikbetrieb wird die Raumtemperatur zunächst mit natür- licher Konvektion und anschließend durch eine stetige Anpassung der Lüfterdrehzahl geregelt. -
Seite 14: Zeiteinstellung
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 3.2.4 Zeiteinstellung Um das Auswahlmenü „Zeiteinstellung“ aufzurufen, drücken Sie die TIMER-Taste 1x (Schnellzugriff) oder verwenden Sie den Naviga- tor. Aufrufen des Menüs „Zeiteinstellung“ mittels Navigator: Uhrzeit einstellen: Mit Hilfe des Navigators stellen Sie folgende Werte ein: 1. -
Seite 15: Zeitschaltprogramme (Zsp)
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 3.2.5 Zeitschaltprogramme (ZSP) Der KaController bietet die Möglichkeit, programmierte Ein- und Ausschaltzeiten über ein Zeitschaltprogramm (ZSP) auszuführen, falls Räume nur während bestimmter Tageszeiten klimatisiert wer- den sollen. Im Gegensatz zu herkömmlichen Thermostatreglern kön- nen Sie mit dem KaController nicht nur eine Ein- und Ausschaltzeit wählen, sondern zwei Ein- und Ausschaltzeiten pro Tag einstellen. - Seite 16 1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG Um das Auswahlmenü „Zeitschaltprogramme“ aufzurufen, drücken Sie die TIMER-Taste 2x (Schnell-Zugriff) oder verwenden Sie den Na- vigator. Aufrufen des Menüs „Zeitschaltprogramme“ mittels Navigator: Aktion 1: Durch Drehen des Navigators wählen Sie einen Wochentag für den Sie eine Ein- oder Ausschaltzeit programmieren möchten.
-
Seite 17: Betriebsarten (Mode-Taste)
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG Aktion 4: Durch Drehen des Navigators stellen Sie die gewünschte Ausschalt- zeit ein. Nach Einstellung der Minuten wird durch Drücken des Navigators die eingestellte Ausschaltzeit übernommen und die ZSP-Startmaske aufgerufen (-> Aktion 1). Eingabemaske Ausschaltzeit Um eingetragene Ein- und Ausschaltzeiten zu löschen muss der jeweilige Wochentag und die dazugehörige ZSP-Nr. -
Seite 18: Alarmmeldungen
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 4. Alarmmeldungen Der KaController zeigt Funktionsstörungen durch die in den nach- folgenden Tabellen aufgeführten Alarmmeldungen an. Die Alarm- meldungen werden nach Priorität im Display angezeigt. Im Alarmfall notieren Sie die Alarmmeldung und kontaktieren Sie, für eine schnelle Fehlerbehebung, das zuständige Personal (Anla- genverwalter oder Installateur/Wartungstechniker) . -
Seite 19: Frostschutzfunktion, Motorschutz
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 5. Frostschutzfunktion, Motorschutz 5.1 Raum-Frostschutzfunktion Die Raumtemperatur wird in jedem Anlagenzustand auf einen Grenzwert von 8 °C überwacht. Sinkt die Raumtemperatur unter 8 °C wird die Raum-Frostschutzfunktion aktiviert. Das Heizventil wird aufgefahren und die Lüfterstufe 1 eingeschaltet. Die Raum-Frostschutzfunktion wird deaktiviert, wenn die Raum- temperatur über den Grenzwert von 8 °C ansteigt. -
Seite 20: Leitungsverlegung
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG Leitungsverlegung Allgemeine Hinweise • Alle Kleinspannungsleitungen sind auf kürzestem Wege zu verle- gen. • Eine räumliche Trennung von Kleinspannungs- und Starkstrom- leitung ist, z. B. durch metallische Trennstege auf Kabelbühnen, zu gewährleisten. •... -
Seite 21: Einkreisregelungen Bis 6 Geräte
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG Einkreisregelungen bis 6 Geräte PowerKon NT mit externem KaController (Ausführung C1) Einkreisregelung, maximal 6 PowerKon NT PowerKon NT mit integriertem KaController (Ausführung C0) Einkreisregelung, maximal 6 PowerKon NT Maximal zulässige Leitungslängen Gesamtlänge Busleitungen zwischen den PowerKon NTs max. -
Seite 22: Kacontroller
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 6.3 KaController • Für den KaController ist eine Unterputzdose erforderlich. • Schließen Sie den KaController an den nächstgelegenen Power- Kon NT gemäß Schaltplan an. Die maximale Buslänge zwischen KaController und PowerKon NT beträgt 30 m. -
Seite 23: Montage, Elektroanschluss Powerkon Nt, Ansaugfühler, Raumbediengerät
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 7. Montage, Elektroanschluss PowerKon NT, Ansaugfühler, Raumbediengerät 7.1 PowerKon NT, Ansaugfühler • Die Anschlusspunkte der elektrischen Leitungen im PowerKon NT befinden sich in der Steuereinheit. • Die Steuereinheit wird immer hinter der Haubenverkleidung auf der linken Seite montiert. -
Seite 24: Kacontroller
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG KaController Montage / Demontage Elektroanschluss • Schließen Sie den KaController an den nächstgelegenen Power- Kon NT gemäß Schaltplan an. Die maximale Buslänge zwischen KaController und PowerKon NT beträgt 30 m. • Durch den Anschluss eines KaControllers wird der jeweilige PowerKon NT automatisch Führungsgerät im Regelkreis. -
Seite 25: Einstellung Der Maximalen Drehzahl Mittels Potentiometer
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG Einstellung der maximalen Drehzahl mittels Potentiometer In der Werkseinstellung wird die maximale Drehzahl des Lüfters über die Potentiometerstellung vorgegeben. Die Potentiometerstellung ist standardmäßig auf 30 % eingestellt. Mit der Potentiometereinstellung 30 % wird ein maximaler Schall- druckpegel von 28 dB(A) (Mittelwert über alle Baulängen) im Lüf- terautomatikbetrieb eingehalten. -
Seite 26: Einstellung Geräteausführung Mittels Dip-Schalter
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 10. Einstellung Geräteausführung mittels DIP-Schalter Die Geräteausführung eines PowerKon NT wird mittels der DIP- Schalter auf der Steuerplatine eingestellt werden. Nach Setzen der DIP-Schalter sind alle notwendigen Grundfunktio- nen einer Geräteausführung parametriert und der PowerKon NT ist sofort funktionsfähig. -
Seite 27: Kacontrol Für Powerkon Nt
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG DIP-Schalter-Werkseinstellung für die 4. DIP-Schalter Nr. 4 Geräteausführung: In einem 2-Leiter-System kann die Umschaltung Heizen/Kühlen PowerKon NT mit Regelungsausstat- mittels eines externen Kontakts über den DIP-Schalter Nr. 4 ein- tung C0 gestellt werden: (C0=PowerKon NT mit eingebautem a) DIP-Schalter Nr. -
Seite 28: Parametereinstellungen
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 11. Parametereinstellungen 11.1 Allgemeines Spezielle Systemanforderungen können über Parametereinstellun- gen im Servicemenü konfiguriert werden. Spezielle Systemanforde- rungen können sein: - Anzeige im Display: Raumtemperatur oder Sollwerttemperatur - Sperren von Bedienfunktionen - Einstellung der Sollwerttemperatur absolut oder + 3K - Einstellparameter im Eco-/Tagbetrieb - Fühlerabgleich Die notwendigen Einstellungen können mittels des KaControllers... -
Seite 29: Parametereinstellungen
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 11.3 Parametereinstellungen 11.3.1 Anzeige im Display Sollwerttemperatur/Raumtem- peratur Displayanzeige Sollwerttemperatur – Raumtemperatur Parameter P37 Im Display können über die große Sieben-Segment-Anzeige verschiedene Werte angezeigt werden. Funktion P37=0 P37=1 P37=2 P37=3 P37=4 P37=5 P37=6 Keine Anzeige Sollwert Raumtemperatur... -
Seite 30: Sperren Von Bedienfunktionen
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 11.3.3 Sperren von Bedienfunktionen Sperren von Bedienfunktionen Parameter P117 Für z. B. Büro- oder Hotelanwendungen können bestimmte Funktionen und Einstellmöglichkeiten gesperrt werden, um eine einfache und energieoptimale Bedienung der Anlage zu gewährleisten. Funktion P117=0 P117=1... -
Seite 31: Temperaturabsenkung Und Temperaturanhebung Im Eco-Betrieb
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 11.3.5 Temperaturabsenkung und Temperaturanhebung im Eco-Betrieb Temperaturabsenkung und Temperaturanhebung im Eco-Betrieb Parameter P18, P19 Über den Parameter P18 wird die Temperaturanhebung im Kühlbetrieb während der Eco-Betriebs- zeit eingestellt. Über den Parameter P19 wird die Temperaturabsenkung im Heizbetrieb während der Eco-Betriebs- zeit eingestellt. -
Seite 32: Lüfteransteuerung (Einstellung Powerstufe)
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 11.3.7 Lüfteransteuerung (Einstellung Powerstufe) Im Automatikbetrieb wird die Raumtemperatur zunächst mit natürlicher Konvektion und anschließend durch eine stetige Anpassung der Lüfterdrehzahl ausgeregelt. Um dem Raum kurzfristig eine hohe Wärmemenge zuzuführen, hat der Anwender die Möglichkeit über den KaController eine Powerstufe (Schnellaufheizung) zu aktivieren. -
Seite 33: Minimale Lüfterdrehzahl
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 11.3.7.3 Minimale Lüfterdrehzahl Parameter P51 Über den Parameter P51 wird die minimale Lüfterdrehzahl eingestellt und begrenzt. Funktion Standard Min Max Einheit P51 Minimale Lüfterdrehzahl 100 % 11.3.7.4 Drehzahlbegrenzung in der Lüfterautomatik und im manuellen Lüfterbetrieb Parameter P52 Über den Parameter P52 wird die Lüfterdrehzahlbegrenzung nur für die Lüfterautomatik oder auch für den manuellen Lüfterbetrieb eingestellt. -
Seite 34: Sperren Von Lüfterstufen
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 11.3.7.6 Sperren von Lüfterstufen Parameter P42 Über den Parameter P42 können einzelne Lüfterstufen (0, 1, 2, 3, 4, 5, AUTO) gesperrt werden. Gesperrte Lüfterstufen können über den KaController manuell nicht angewählt werden. Funktion Standard Einheit... -
Seite 35: Umschaltung Heizen/Kühlen Über Anlegefühler
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 11.3.8 Umschaltung Heizen/Kühlen über Anlegefühler Bei der Anwendung Heizen/Kühlen mittels PowerKon NT wird die Umschaltung Heizen/Kühlen über den digitalen Eingang DI2 ausgeführt (Standard). Ist kein externer Kontakt zur Umschaltung Heizen/Kühlen vorhanden, kann alternativ die Umschaltung über einen Anlegefühler ausgeführt werden. Der Anlege- fühler ist gesondert zu bestellen und nach der Montage an den analogen Eingang AI2 der Steuerplatine (gemäß... -
Seite 36: Grenzwert Kühlbetrieb
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 11.3.8.4 Grenzwert Kühlbetrieb Parameter P14 Über den Parameter P14 wird der Grenzwert zum Einschalten der Lüfterstufen im Kühlbetrieb ein- gestellt. Funktion Standard Min Max Einheit P14 Grenzwerttemperatur zur Freigabe der Lüfterstufen 255 °C im Kühlbetrieb Die Regelung überwacht permanent die Wassertemperatur und gibt den Kühlbetrieb und die Lüf- terstufen nur frei, wenn die Wassertemperatur den eingestellten Grenzwert unterschritten... -
Seite 37: Spülfunktion
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 11.3.9 Spülfunktion Zur korrekten Raumtemperaturerfassung bei Verwendung eines An- saugfühlers in der Regelungsausstattung C0 ist es notwendig, nach einer definierten Stillstandszeit des Lüfters den Raum zu durchspülen. Die Funktion Spülen ist immer dann aktiv, wenn der DIP-Schalter Nr. 6 = OFF gestellt wird. -
Seite 38: Freigabe Der Lüfterstufen In Abhängigkeit Der Wassertemperatur
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 11.3.10 Freigabe der Lüfterstufen in Abhängigkeit der Wassertemperatur Über einen Anlegefühler besteht die Möglichkeit, die Lüfterstufen in Abhängigkeit der Wassertem- peratur zu sperren. Durch diese Anwendung kann eine zentrale Absenkung der Wassertemperatu- ren im Gebäude am jeweiligen PowerKon NT erfasst und verarbeitet werden. -
Seite 39: Funktion Digitale Eingänge Di1 Und Di2
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 13.3.11 Funktion digitale Eingänge DI1 und DI2 Die Funktion der digitalen Eingänge DI1 und DI2 kann über Parametereinstellungen konfiguriert werden 11.3.11.1 Funktion DI1 Parameter P43 Über den Parameter P43 wird die Funktion des digitalen Eingangs DI1 eingestellt. Funktion Standard Min Max Einheit... -
Seite 40: Funktion Digitaler Ausgang V2
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 11.3.12 Funktion digitaler Ausgang V2 Die Funktion des digitalen Ausgangs V2 kann über Parametereinstellungen konfiguriert werden. Die Funktion des digitalen Ausgangs V1 wird durch die Software vorgegeben. 11.3.12.1 Funktion V2 Parameter P39 Über den Parameter P39 wird die Funktion des digitalen Ausgangs V2 eingestellt. -
Seite 41: Kacontrol Für Powerkon Nt
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 11.3.13 Externe Ansteuerung über 0..10 Volt Über die analogen Eingang AI2 besteht die Möglichkeit, das Ventil und den EC-Ventilator mittels eines 0..10 Volt-Signals anzusteuern. In 2-Leiter-Anwendungen müssen die DIP-Schalter für eine Ansteue- rung mittels eines 0..10 Volt-Signals gemäß... -
Seite 42: Einstellung Temperaturautomatik
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 11.3.14 Einstellung Temperaturautomatik Über Parameter kann die Temperaturautomatik eingestellt werden. Parametereinstellung zur Temperaturautomatik Funktion Standard Min Max Einheit Hysterese Ventil AUF/ZU 255 °C/10 Neutrale Zonen zwischen H/K 255 °C/10 Natürliche Konvektion Kühlen 255 °C/10 Natürliche Konvektion Heizen 255 °C/10... -
Seite 43: Programmierschlüssel
Auch die neue PowerKon NT KaControl Platine muss vor dem Schrei- ben der Parameter spannungsfrei geschaltet werden. Der Programmierschlüssel ist nicht im Lieferumfang enthalten und kann als Sonderzubehör über den Kampmann Kundendienst bestellt werden. Die Softwareversionen (siehe Parameter P000) der Steuerplatinen beim Lesen und Schreiben der Parametersätze müssen identisch sein. -
Seite 44: Parameterliste Steuerplantine Powerkon Nt
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 12. Parameterliste Steuerplantine PowerKon NT Die Parameter können im Servicemenü aufgerufen und gemäß den Anlagenerfordernissen ange- passt werden. Das Aufrufen des Servicemenüs ist in Abschnitt 11.2 beschrieben (Zugangs-Code: 22) Funktion Standard Min Max Einheit Bemerkung P000 Software-Version (nur Lesen) P001 Basis-Sollwert für Sollwerteingabe + 3K... - Seite 45 1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG Funktion Standard Min Max Einheit Bemerkung P017 Funktion Eingang AI3: 0 = nicht verwendet (Eingang deaktiviert) 1 = NTC Außenluftfühler (Kompensation aktiviert) 2 = NTC Kalt-/Warmwasserfühler (Anlegefühler) 3 = NTC Kaltwasserfühler (Anlegefühler) 4 = NTC Warmwasserfühler (Anlegefühler) 5 = NTC ext.
- Seite 46 1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG Funktion Standard Min Max Einheit Bemerkung P038 Parameter P38: Seite 28, 33 P38=0 Funktion Umschaltung Eco/Tag P38=18 Funktion Umschaltung Eco/Tag + Funktion Umschaltung Heizen/Kühlen über Anlegefühler P38=64 Funktion Umschaltung Ein/Aus P38=82 Funktion Umschaltung Ein/Aus + Funktion Umschaltung Heizen/Kühlen über Anlegefühler P039 Digitaler Ausgang V2: Seite 38...
- Seite 47 1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG Funktion Standard Min Max Einheit Bemerkung P057 Sollwerteinstellung auf den Wert von P01 nach Schalten von Eco/Tag oder EIN/AUS: 0 = Funktion ist deaktiviert 1 = Funktion ist aktiviert P058 Fühlerabgleich: Sensor AI1 °C/10 Seite 29 P061 Fühlerabgleich: Sensor im KaController...
-
Seite 48: Funktionsprüfung
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 13 Funktionsprüfung Der KaController bietet die Möglichkeit, die Funktion der ange- schlossenen externen Geräte unabhängig von der Software-Appli- kation zu prüfen. Die Funktion einzelner Baugruppen, wie z. B. des EC-Ventilators, kann über Eingaben am KaController direkt aktiviert und überprüft werden. -
Seite 49: Parameter Kacontroller
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 14 Parameter KaController 14.1 Allgemeines Über Parametereinstellungen im KaController können spezielle Anforderungen der Anwender aktiviert und deaktiviert werden. Z.B. können über Parameter die am KaController einstellbare mini- male und maximale Sollwerttemperatur eingestellt werden. 14.2 Aufrufen Parametermenü... -
Seite 50: Parameterliste Kacontroller
1.28 KaControl für PowerKon NT INSTALLATIONS- UND BEDIENUNGSANLEITUNG 14.3. Parameterliste KaController (Zugangs-Code: 11) Funktion Standard Min Max Einheit Bemerkung t001 Serielle Adresse – t002 Baudrate – 0 = Baudrate 4800 1 = Baudrate 9600 2 = Baudrate 19200 t003 Funktionsweise Hintergrundbeleuchtung –... - Seite 52 KAMPMANN • Germany GMBH Friedrich-Ebert-Straße 128 –130 • 49811 Lingen (Ems) Telefon: +49 591 7108-0 • Telefax +49 591 7108-300 info kampmann.de • www.kampmann.de...
