Dell PowerEdge M420 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für PowerEdge M420:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

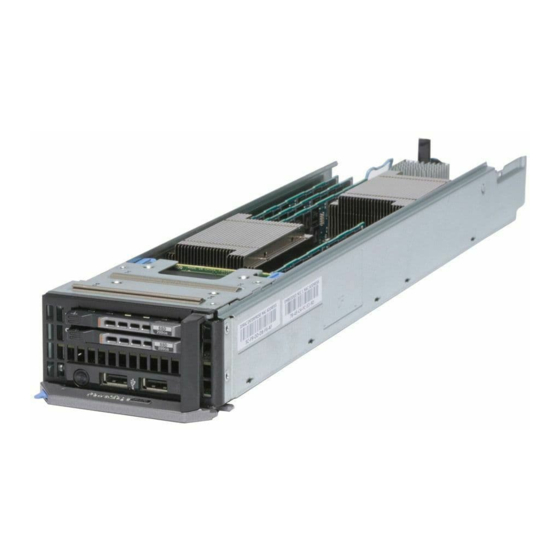

Dell PowerEdge M420-Systeme
Benutzerhandbuch
Vorschriftenmodell: QHB
Vorschriftentyp: QHB Series

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell PowerEdge M420

Inhaltszusammenfassung für Dell PowerEdge M420

  • Seite 1 Dell PowerEdge M420-Systeme Benutzerhandbuch Vorschriftenmodell: QHB Vorschriftentyp: QHB Series...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Copyright © 2014 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell ™...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Wissenswertes zum System.................7 ..............................7 Übersicht ..................8 Merkmale und Anzeigen auf der Vorderseite ............8 Funktionsmerkmale von SSD-Laufwerken (Solid State Drives) ........10 Verwenden von USB-Diskettenlaufwerken oder USB-DVD/CD-Laufwerken ............................10 iKVM-Zugriff ......................10 Weitere nützliche Informationen 2 Verwenden des System-Setups und des Boot-Managers......12 ......................
  • Seite 4 3 Installieren von Blade-Komponenten............30 ........................30 Empfohlene Werkzeuge ....................30 Entfernen und Installieren eines Sleeves ........................30 Entfernen des Sleeves ........................31 Installieren des Sleeves ..................... 32 Entfernen und Installieren eines Blades ........................32 Entfernen eines Blades ........................ 32 Installieren eines Blades .........................
  • Seite 5 Fehlerbehebung bei Prozessoren ................64 Fehlerbehebung bei der Systemplatine des Blades ................64 Fehlerbehebung bei der NVRAM-Pufferbatterie 5 Verwenden der Systemdiagnose..............66 ........................66 Dell Online Diagnostics ......................66 Integrierte Dell-Systemdiagnose .................66 Einsatzbereich der integrierten Systemdiagnose ................66 Ausführen der integrierten Systemdiagnose ..................67 Bedienelemente der Systemdiagnose 6 Jumper und Anschlüsse..................
  • Seite 6 .........................171 Kontaktaufnahme mit Dell...

  • Seite 7: Wissenswertes Zum System

    Platzhalter(n) mit Viertel-Bauhöhe bestückt werden. ANMERKUNG: Eine vollständige Anleitung zum Betrieb von Blades mit Viertel-Bauhöhe finden Sie im M1000e Enclosure Owner's Manual (Benutzerhandbuch für M1000e-Gehäuse) und im CMC User's Guide (CMC-Benutzerhandbuch) unter support.dell.com/manuals. Abbildung 1. Sleeve und Blade – Übersicht Blade mit Viertel-Bauhöhe Sleeve Gehäuse...

  • Seite 8: Merkmale Und Anzeigen Auf Der Vorderseite

    Abbildung 2. Nummerierung der Blade-Steckplätze Merkmale und Anzeigen auf der Vorderseite Abbildung 3. Merkmale und Anzeigen auf der Vorderseite Entriegelungstaste für Blade-Griff SSD-Laufwerke (2) USB-Anschlüsse (2) Blade-Netzschalter/Betriebsanzeige Funktionsmerkmale von SSD-Laufwerken (Solid State Drives) Das System unterstützt zwei 1,8-Zoll-uSATA-SSD-Laufwerke (SSDs). Die SSD-Laufwerke werden an die SSD-Rückwandplatine des Blades angeschlossen. Bei Blades ohne Laufwerken müssen Sie in allen Steckplätzen SSD-Laufwerkplatzhalter installieren.
  • Seite 9 Je nach Laufwerksaktivität lassen die SSD-Laufwerksanzeigen verschiedene Muster erkennen. Abbildung 4. Funktionsmerkmale von SSD-Laufwerken Aktivitätsanzeige (grün) Statusanzeige (grün und gelb) ANMERKUNG: Wenn das SSD-Laufwerk im AHCI-Modus (Advanced Host Controller Interface) betrieben wird, bleibt die Status-LED aus. Anzeigemuster für Zustand Laufwerksstatus Blinkt grün, Laufwerk wird identifiziert oder für den Ausbau vorbereitet zweimal pro...

  • Seite 10: Verwenden Von Usb-Diskettenlaufwerken Oder Usb-Dvd/Cd-Laufwerken

    USB-Flash-Laufwerk, ein USB-DVD/CD-Laufwerk, eine Tastatur oder eine Maus anschließen können. Die USB-Laufwerke können zur Konfiguration des Blades verwendet werden. ANMERKUNG: Das Blade unterstützt nur USB 2.0-Laufwerke der Marke Dell. Verwenden Sie den optionalen Träger für externe Laufwerke, um das Laufwerk während des Betriebs zu unterstützen.
  • Seite 11 • Das Dell PowerEdge M1000e Enclosure Owner’s Manual (Benutzerhandbuch für das Dell PowerEdge M1000e-Gehäuse) enthält Informationen über die Funktionsmerkmale des Gehäuses und beschreibt die Fehlerbehebung beim Gehäuse sowie das Installieren oder Ersetzen der Gehäusekomponenten. • Der Dell Chassis Management Controller User’s Guide (Benutzerhandbuch für den Dell Chassis Management Controller) enthält Informationen über die Installation, Konfiguration und Verwendung...

  • Seite 12: Verwenden Des System-Setups Und Des Boot-Managers

    Beschreibung <F2> Aufruf des System-Setups. <F10> Aufruf der Systemdienste und damit des Dell Lifecycle Controllers 2 (LC2). Der Dell LC2 ermöglicht den Zugriff auf Dienstprogramme wie die integrierte Systemdiagnose. Weitere Informationen finden Sie in der Dokumentation zum Dell LC2. <F11>...

  • Seite 13: Auswahl Des Systemstartmodus

    DOS- und 32-Bit-Betriebssysteme bieten keine UEFI-Unterstützung und können nur im BIOS-Startmodus installiert werden. ANMERKUNG: Aktuelle Informationen zu den unterstützten Betriebssystemen erhalten Sie unter dell.com/ossupport. Aufrufen des System-Setups Schalten Sie das System ein oder führen Sie einen Neustart des Systems durch.

  • Seite 14: System-Setup-Optionen

    Taste Aktion <Esc> Wechselt zur vorherigen Seite, bis der Hauptbildschirm angezeigt wird. Durch Drücken der Taste <Esc> im Hauptbildschirm wird System-Setup beendet. In einer Meldung werden Sie aufgefordert, alle nicht gespeicherten Änderungen zu speichern. <F1> Zeigt die Hilfedatei des System-Setups an. ANMERKUNG: Bei den meisten Optionen werden die Änderungen zunächst nur gespeichert und erst beim nächsten Start des Systems wirksam.

  • Seite 15: Bildschirm System Information (Systeminformationen)

    Menüelement Beschreibung Memory Settings Zeigt Informationen und Optionen zum installierten Arbeitsspeicher an. (Speichereinstellun gen) Processor Settings Zeigt Informationen und Optionen zum Prozessor an, z. B. Taktrate, Cachegröße (Prozessoreinstellu usw. ngen) Boot Settings Zeigt Optionen an, mit denen der Startmodus (BIOS oder UEFI) festgelegt wird. (Starteinstellungen) Ermöglicht das Ändern der UEFI- und BIOS-Starteinstellungen.

  • Seite 16: Bildschirm Memory Settings (Speichereinstellungen)

    Advanced ECC Mode (Erweiterter EEC-Modus), Mirror Mode (Spiegelung), Spare Mode (Redundanz), Spare with Advanced ECC Mode (Redundanz mit erweitertem EEC-Modus) und Dell Fault Resilient Mode (fehlerbelastbarer Dell-Modus). Standardmäßig ist für Memory Operating Mode (Speicherbetriebsmodus) die Option Optimizer Mode (Optimierter Modus) gesetzt.

  • Seite 17: Bildschirm Processor Settings (Prozessoreinstellungen)

    Menüelement Beschreibung Knoten- Wenn dieses Feld auf die Option Enabled (Aktiviert) gesetzt ist, wird Knoten- Interleaving Interleaving unterstützt, falls eine symmetrische Speicherkonfiguration installiert wird. Wenn die Option Disabled (Deaktiviert) gesetzt ist, unterstützt das System (asymmetrische) Speicherkonfigurationen nach nicht uniformer Speicherarchitektur (NUMA).

  • Seite 18: Bildschirm Boot Settings (Starteinstellungen)

    Menüelement Beschreibung Execute Disable Ermöglicht das Aktivieren oder Deaktivieren der Execute-Disable- Speicherschutztechnologie. Standardmäßig ist die Option Execute Disable auf Enabled (Aktiviert) gesetzt. Number of Cores Ermöglicht das Steuern der Anzahl aktivierter Kerne in jedem einzelnen Prozessor. per Processor Standardmäßig ist die Option Number of Cores per Processor (Anzahl der Kerne je (Anzahl der Kerne Prozessor) auf All (Alle) gesetzt.

  • Seite 19: Bildschirm Integrated Devices (Integrierte Geräte)

    Menüelement Beschreibung UEFI- Mithilfe dieser Einstellungen können Sie die UEFI-Startoptionen aktivieren oder Starteinstellungen deaktivieren. Die Startoptionen lauten IPv4 PXE und IPv6 PXE. Standardmäßig ist die Option UEFI PXE boot protocol (UEFI-PXE-Startprotokoll) auf IPv4 gesetzt. ANMERKUNG: Diese Option wird nur beim Startmodus UEFI aktiviert. One-Time Boot Ermöglicht das Aktivieren oder Deaktivieren eines einmaligen Starts von einem (Einmalstart)

  • Seite 20: Bildschirm Serial Communications (Serielle Kommunikation)

    Menüelement Beschreibung Speicher ordnete Ermöglicht Ihnen die Aktivierung des Supports für PCIe-Geräte, die große E/A über 4GB zu Speichermengen erfordern. Standardmäßig ist diese Option auf Enabled (Aktiviert) eingestellt. Slot Disablement Das Funktionsmerkmal Slot Disablement steuert die Konfiguration von (Steckplatzdeaktivi Zusatzkarten, die in den angegebenen Steckplätzen installiert sind. Es können nur erung) die Zusatzkartensteckplätze gesteuert werden, die im System vorhanden sind.
  • Seite 21 Menüelement Beschreibung gesetzt. DAPC steht für Dell Active Power Controller (Aktive Dell- Energiesteuerung). ANMERKUNG: Die folgenden Parameter stehen nur dann zur Verfügung, wenn die Option System Profile (Systemprofil) auf Custom (Benutzerdefiniert) gesetzt ist. CPU- Ermöglicht das Festlegen der CPU-Energieverwaltung. Standardmäßig ist die...

  • Seite 22: Bildschirm System Security (Systemsicherheit)

    Menüelement Beschreibung Gemeinschaftliche Wenn sie auf Aktiviert eingestellt ist, wird die CPU-Stromverwaltung vom OS DBPM CPU- (Betriebssystem-DBPM) und dem System-DBPM (DAPC) gesteuert. Standardmäßig Leistungssteuerun ist die Option auf Disabled (Deaktiviert) gesetzt. Bildschirm System Security (Systemsicherheit) Menüelement Beschreibung Intel AES-NI Die Option Intel AES-NI verbessert die Geschwindigkeit von Anwendungen durch Einsatz des Advanced Encryption Standard (AES) zur Verschlüsselung und Entschlüsselung.

  • Seite 23: Miscellaneous Settings (Verschiedene Einstellungen)

    Menüelement Beschreibung AC Power Ermöglicht das Festlegen der Reaktion des Systems, nachdem die Recovery Netzstromversorgung des Systems wiederhergestellt wurde. Standardmäßig ist die (Netzstromwieder Option AC Power Recovery (Netzstromwiederherstellung) auf Last (Letzter herstellung) Zustand) gesetzt. Miscellaneous Settings (Verschiedene Einstellungen) Menüelement Beschreibung System Time Ermöglicht das Festlegen der Uhrzeit im System.

  • Seite 24: Zuweisen Eines System- Und/Oder Setup-Kennworts

    Setup- Dies ist das Kennwort, das Sie eingeben müssen, um auf die BIOS- oder UEFI- Kennwort Einstellungen des Systems zuzugreifen und dort Änderungen vorzunehmen. VORSICHT: Die Kennwortfunktionen bieten einen gewissen Schutz für die auf dem System gespeicherten Daten. VORSICHT: Wenn das System unbeaufsichtigt läuft, kann jede beliebige Person auf Daten zugreifen, die im System gespeichert sind.

  • Seite 25: Verwenden Des Systemkennworts Zur Systemsicherung

    In einer Meldung werden Sie aufgefordert, das Setup-Kennwort erneut einzugeben. Geben Sie noch einmal das Setup-Kennwort ein, das Sie zuvor eingegeben haben, und klicken Sie auf OK. Drücken Sie auf <Esc>, um die Änderungen zu speichern. ANMERKUNG: Der Kennwortschutz wird erst wirksam, wenn das System neu gestartet wird. Verwenden des Systemkennworts zur Systemsicherung ANMERKUNG: Wenn ein Setup-Kennwort vergeben wurde, wird das Setup-Kennwort als alternatives Systemkennwort zugelassen.

  • Seite 26: Betrieb Mit Aktiviertem Setup-Kennwort

    Wählen Sie die Option Setup Password (Setup-Kennwort) aus, ändern oder löschen Sie das vorhandene Setup-Kennwort und drücken Sie die <Eingabetaste> oder die <Tabulatortaste>. ANMERKUNG: Wenn Sie das System- und/oder Setup-Kennwort ändern, werden Sie in einer Meldung aufgefordert, noch einmal das neue Kennwort einzugeben. Wenn Sie das System- und/oder Setup-Kennwort löschen, werden Sie in einer Meldung aufgefordert, das Löschen zu bestätigen.

  • Seite 27: Verwenden Der Steuertasten Im Start-Manager

    (Treiberzustandsm enü) Launch System Ermöglicht den Zugriff auf das System-Setup. Setup (System- Setup starten) System Utilities Ermöglicht den Zugriff auf den BIOS Update File Explorer (Explorer für BIOS- (Systemdienstprog Aktualisierungsdateien), die Ausführung des Dell-Diagnoseprogramms und den ramme) Neustart des Systems.

  • Seite 28: Uefi Boot Menu (Uefi-Startmenü)

    Löscht eine vorhandene Startoption. Option Integrierte Systemverwaltung Der Dell Lifecycle Controller bietet eine erweiterte integrierte Systemverwaltung während des gesamten Lebenszyklus des Servers. Der Lifecycle Controller kann während der Startsequenz gestartet werden und funktioniert unabhängig vom Betriebssystem. ANMERKUNG: Bestimmte Plattformkonfigurationen unterstützen möglicherweise nicht alle Funktionen des Lifecycle Controllers.
  • Seite 29 Klicken Sie auf der Seite System-Setup-Hauptmenü auf iDRAC-Einstellungen. Die Seite iDRAC-Einstellungen wird angezeigt.

  • Seite 30: Installieren Von Blade-Komponenten

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 31: Installieren Des Sleeves

    Installieren Sie die Abdeckung auf dem Sleeve-Griff. Installieren Sie die E/A-Anschlussabdeckungen über den E/A-Anschlüssen am Sleeve. Abbildung 5. Sleeve entfernen und installieren Abdeckung des Sleeve-Griffs Sleeve-Griff Sleeve-/Blade-Steckplatz Führungsschiene am Sleeve Führungsschiene am Gehäuse Sleeve Installieren des Sleeves Entfernen Sie die Anschlussabdeckungen von den E/A-Anschlüssen am Sleeve und bewahren Sie sie für den zukünftigen Gebrauch auf.

  • Seite 32: Entfernen Und Installieren Eines Blades

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 33: Das Innere Des Blades

    Richten Sie das Blade so aus, dass der Entriegelungsgriff des Blades zum Entriegelungsgriff des Sleeves weist. Schieben Sie das Blade in das Sleeve, bis der Entriegelungsgriff des Blades einrastet und das Blade fixiert ist. Das Innere des Blades Abbildung 7. Innenansicht des Blades Entriegelungsgriff für die Systemplatine des Zusatzkarten-Platzhalter Blades...

  • Seite 34: Entfernen Einer Zusatzkarte

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 35 Abbildung 8. Zusatzkarte entfernen und installieren Zusatzkarte Verriegelung an der Seite der Zusatzkarte Zusatzkarten-Steckplatz Halteklemme der Zusatzkarte Abbildung 9. Zusatzkarten-Platzhalter entfernen und installieren Laschen unter dem Zusatzkarten- Zusatzkarten-Platzhalter Platzhalter (4)

  • Seite 36: Installieren Einer Zusatzkarte

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 37: Installieren Der Lom-Riserkarte

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 38: Entfernen Eines Ssd-Laufwerks

    Entfernen eines SSD-Laufwerks ANMERKUNG: Die Installation hot-swap-fähiger Laufwerke wird nicht von allen Betriebssystemen unterstützt. Informationen hierzu finden Sie in der mit dem Betriebssystem gelieferten Dokumentation. Schalten Sie das SSD-Laufwerk offline und warten Sie, bis die Anzeigecodes am SSD-Laufwerkträger signalisieren, dass das Laufwerk sicher entfernt werden kann. Wenn alle Anzeigen aus sind, kann das Laufwerk ausgebaut werden.

  • Seite 39: Vorgehensweise Beim Herunterfahren Zur Wartung Eines Ssd-Laufwerks

    Schließen Sie den Entriegelungsgriff, um das SSD-Laufwerk zu fixieren. ANMERKUNG: Wenn das SSD-Laufwerk korrekt installiert ist, leuchtet die LED-Statusanzeige stetig grün. Während der Wiederherstellung des Laufwerks blinkt die grüne LED-Anzeige des SSD-Laufwerkträgers. Vorgehensweise beim Herunterfahren zur Wartung eines SSD-Laufwerks ANMERKUNG: Dieser Abschnitt betrifft nur Situationen, in denen ein Blade zur Wartung eines SSD- Laufwerks ausgeschaltet werden muss.

  • Seite 40: Installieren Eines Ssd-Laufwerks Im Ssd-Laufwerkträger

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 41: Installieren Der Ssd-Rückwandplatine

    Abbildung 13. SAS-Rückwandplatine entfernen und installieren SSD-Rückwandplatine Anschluss der SSD-Rückwandplatine Platinenstecker (an Verwaltungs- Freigaberiegel (2) Riserkarte) Installieren der SSD-Rückwandplatine Richten Sie den Anschluss der Rückwandplatine am Platinenstecker auf der Verwaltungs-Riserkarte aus. Schieben Sie die SSD-Rückwandplatine in den Platinenstecker auf der Verwaltungs-Riserkarte, bis sie fest einrastet.

  • Seite 42: Prozessoren

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 43 Abbildung 14. Kühlkörper entfernen und installieren Kühlkörper Schraubenhülsen (2) Befestigungsschrauben (2) Entfernen Sie die Wärmeleitpaste mit einem sauberen und fusselfreien Tuch vollständig von der Oberfläche der Prozessorabdeckung. VORSICHT: Der Prozessor steht im Sockel unter starker mechanischer Spannung. Beachten Sie, dass der Freigabehebel plötzlich hochspringen kann, wenn er nicht festgehalten wird. Drücken Sie mit dem Daumen fest auf den Freigabehebel des Prozessorsockels und lösen Sie den Hebel aus der geschlossenen Position.

  • Seite 44: Installieren Eines Prozessors

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 45 Entriegeln Sie den Freigabehebel des Sockels und schwenken Sie ihn um 90 Grad nach oben. Stellen Sie sicher, dass der Freigabehebel des Sockels vollständig geöffnet ist. Schwenken Sie die Prozessorabdeckung an der Lasche nach oben und zur Seite. Entfernen Sie gegebenenfalls die Sockelschutzkappe von der Prozessorabdeckung. Zum Entfernen der Sockelschutzkappe drücken Sie die Kappe aus dem Inneren der Prozessorabdeckung und bewegen sie weg von den Kontaktstiften des Sockels.

  • Seite 46: Nvram Backup Battery

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 47: Systemplatine

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 48: Installieren Der Systemplatine Des Blades

    Entfernen Sie die Speichermodule und Speichermodul-Platzhalter. Entfernen Sie den Prozessor bzw. die Prozessoren. Abbildung 17. Systemplatine des Blades entfernen und installieren Entriegelungsgriff des Blades Systemplatine des Blades Blade-Gehäuse Installieren der Systemplatine des Blades Übertragen Sie die folgenden Komponenten auf die neue Systemplatine des Blades: a.

  • Seite 49: Processor/Dimm Blank

    Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie im iDRAC7 Benutzerhandbuch unter support.dell.com/manuals. Processor/DIMM blank CAUTION: If you are permanently removing a processor, you must install a socket protective cap and a processor/DIMM blank in the vacant socket to ensure proper system cooling. The processor/DIMM blank covers the vacant sockets for the DIMMs and the processor.

  • Seite 50: Installieren Eines Prozessor-/Dimm-Platzhalters

    Installieren eines Prozessor-/DIMM-Platzhalters Entfernen Sie das Blade aus dem Sleeve. Entfernen Sie gegebenenfalls den Prozessor und den Kühlkörper. Weitere Informationen finden Sie unter „Entfernen eines Prozessors“. Entfernen Sie die Systemplatine des Blades. Weitere Informationen finden Sie unter „Entfernen der Systemplatine des Blades“. Positionieren Sie den Prozessor-/DIMM-Platzhalter so auf der Systemplatine des Blades, dass die Öffnungen in den Laschen des Prozessor-/DIMM-Platzhalters in die Befestigungsschrauben des Kühlkörpers auf der Systemplatine des Blades eingreifen.

  • Seite 51: Allgemeine Richtlinien Zur Installation Von Speichermodulen

    Figure 19. Memory Socket Locations Memory channels are organized as follows: Processor 1 channel 1: memory socket A1 channel 2: memory socket A2 channel 3: memory socket A3 Processor 2 channel 1: memory socket B1 channel 2: memory socket B2 channel 3: memory socket B3 Allgemeine Richtlinien zur Installation von Speichermodulen Dieses System unterstützt die flexible Speicherkonfiguration, sodass das System in jeder Konfiguration mit...

  • Seite 52: Betriebsartspezifische Richtlinien

    Betriebsartspezifische Richtlinien Jedem Prozessor sind drei Speicherkanäle zugewiesen. Die zulässigen Konfigurationen sind von dem ausgewählten Speichermodus abhängig. ANMERKUNG: DRAM-basierte DIMMs der Gerätebreiten x4 und x8, die RAS-Funktionen unterstützen, können kombiniert werden. Es müssen jedoch alle Richtlinien für spezifische RAS- Funktionen beachtet werden. DRAM-basierte DIMMs der Gerätebreite x4 behalten SDDC (Single Device Data Correction) im speicheroptimierten (unabhängigen Kanal-) Modus bei.

  • Seite 53: Beispiel-Speicherkonfigurationen

    Bei einem nicht korrigierbaren Fehler wechselt das System zur gespiegelten Kopie. Dies stellt SDDC und den Schutz gegen Mehrbitfehler sicher. Richtlinien für die Speicherinstallation zur Unterstützung der Speicherspiegelung: • Der Speicherkanal 1 (Speichersockel A1 und B1) wird in diesem Modus deaktiviert. •...

  • Seite 54: Entfernen Von Speichermodulen

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 55: Installieren Von Speichermodulen

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 56: Verwaltungs-Riserkarte

    Die vFlash-Karte bietet persistenten lokalen On-demand-Speicher und eine benutzerdefinierte Bereitstellungsumgebung, die eine Automatisierung der Serverkonfiguration, Skripts und Image- Erstellung ermöglicht. Weitere Informationen finden Sie in der iDRAC7-Dokumentation unter support.dell.com/manuals. ANMERKUNG: Der vFlash-Kartensteckplatz befindet sich auf der linken Seite des Blade- Gehäuses und ist mit vFlash/SD2 gekennzeichnet.

  • Seite 57: Entfernen Der Verwaltungs-Riserkarte

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 58: Installieren Der Verwaltungs-Riserkarte

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 59: Austauschen Der Vflash Sd-Karte

    Abbildung 22. SD-Karte austauschen SD-Karte SD-Kartensteckplatz Austauschen der vFlash SD-Karte Entfernen Sie das Blade aus dem Sleeve. Entfernen Sie gegebenenfalls die vFlash SD-Karte bzw. die SD-Karte aus dem Kartensteckplatz. Um die vFlash SD-Karte zu installieren, führen Sie das Kontaktstiftende der SD-Karte in den Kartensteckplatz ein, wobei die beschriftete Seite nach unten weist.
  • Seite 60 Abbildung 23. vFlash SD-Karte austauschen vFlash SD-Karte vFlash SD-Kartensteckplatz...

  • Seite 61: Fehlerbehebung Beim System

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 62: Fehlerbehebung Bei Ssd-Laufwerken (Solid State Drives)

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 63: Troubleshooting Usb Devices

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 64: Fehlerbehebung Bei Prozessoren

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 65 Die Batterie hält auch nach dem Ausschalten des Blades die Informationen der Blade-Konfiguration, des Datums und der Uhrzeit aufrecht, die im NVRAM abgelegt sind. Die Batterie muss eventuell ausgewechselt werden, wenn während der Startroutine ein falsches Datum oder eine falsche Uhrzeit angezeigt wird.

  • Seite 66: Verwenden Der Systemdiagnose

    Problems verwenden. Dell Online Diagnostics Dell Online Diagnostics, a stand-alone suite of diagnostic programs or test modules, allows you to run diagnostic tests on the systems in a production environment, and helps you ensure maximum uptime of your systems. Online Diagnostics allows you to run diagnostic tests on chassis and storage components such as hard drives, physical memory, and network interface cards (NICs).

  • Seite 67: Bedienelemente Der Systemdiagnose

    Systems. Der Einsatz dieses Programms auf anderen Systemen kann zu ungültigen Ergebnissen oder Fehlermeldungen führen. Drücken Sie beim Hochfahren des Systems die Taste <F11>. Verwenden Sie die vertikalen Pfeiltasten, um System Utilities (Systemprogramme) → Launch Dell Diagnostics (Dell-Diagnose starten)auszuwählen. Das Fenster ePSA Pre-boot System Assessment (ePSA-Systemüberprüfung vor dem Start) wird angezeigt und listet alle Geräte auf, die im System erkannt wurden.

  • Seite 68: Jumper Und Anschlüsse

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 69: Anschlüsse Auf Der Systemplatine

    Anschlüsse auf der Systemplatine Abbildung 24. Anschlüsse auf der Systemplatine Tabelle 4. Anschlüsse auf der Systemplatine Elem Anschluss Beschreibung CPU2 Prozessorsockel 2 A1, A2, A3 Speichermodulsockel (für Prozessor 1) MEZZ Zusatzkartenanschluss Blade-Anschluss für Sleeve-Interposer-Karte J_LOM_RISER Anschluss für LOM-Riserkarte CPU1 Prozessorsockel 1 BAT1 Anschluss für 3,0-V-Knopfzellenbatterie B1, B2, B3...
  • Seite 70 Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 71: Technische Daten

    Technische Daten Prozessor Prozessortyp Ein oder zwei Intel Xeon-Prozessoren der Produktfamilien E5-2400 oder E5-2400 v2 Speicher Architektur 1600 MT/s oder 1333 MT/s, DDR3- und LV-DDR3- DIMMs Speichermodulsockel Sechs, 240-polig Kapazität der Speichermodule RDIMMs 2 GB (Einfach), 4 GB (Einfach und Zweifach), 8 GB (Zweifach), 16 GB (Zweifach) und 32 GB (Vierfach) UDIMMs 8 GB (Einfach)
  • Seite 72 Anwendungsspeicher Akku NVRAM-Stützbatterie CR 2032; 3,0-V-Lithium-Knopfzellenbatterie Umgebungsbedingungen ANMERKUNG: Weitere Informationen zu Umgebungsbedingungen bei verschiedenen Systemkonfigurationen finden Sie unter dell.com/environmental_datasheets. Lagerungstemperat -40 °C bis 65 °C (–40 °F bis 149 °F) bei einer maximalen Temperaturänderung von 20 °C pro Stunde Standardbetriebste Längerer Betrieb: 10 °C bis 35 °C bei 10 % bis 80 %...
  • Seite 73 Umgebungsbedingungen ≤ 1 % der jährlichen -5 °C bis 45 °C, 5 % bis 90 % RH bei einem Betriebsstunden Taupunkt von 26 °C. ANMERKUNG: Außerhalb der Standardbetriebstemperatur (10 °C bis 35 °C) kann das System für maximal 1 % seiner jährlichen Betriebsstunden bis hinunter auf -5 °C oder bis hinauf auf 45 °C arbeiten.

  • Seite 74: System Messages

    System messages LCD status messages The LCD messages consist of brief text messages that refer to events recorded in the System Event Log (SEL). For information on the SEL and configuring system management settings, see the systems management software documentation. Viewing LCD messages If a system error occurs, the LCD screen will turn amber.
  • Seite 75 Fehlercode Meldungsinformationen AMP0300 Meldung The system board <name> current is less than the lower warning threshold (Die Stromstärke der Systemplatine <Name> ist niedriger als der untere Warnungsschwellenwert). Einzelheiten Die Stromstärke der Systemplatine <Name> liegt außerhalb des optimalen Bereichs. Aktion Überprüfen Sie die Stromrichtlinie des Systems. Überprüfen Sie die Systemprotokolle auf Stromausfälle.
  • Seite 76 Fehlercode Meldungsinformationen Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. AMP0303 Meldung The system board <name> current is greater than the upper critical threshold (Die Stromstärke der Systemplatine <Name> ist höher als der obere kritische Schwellenwert). LCD-Meldung System board <name>...
  • Seite 77 Fehlercode Meldungsinformationen Aktion Überprüfen Sie die Stromrichtlinie des Systems. Überprüfen Sie die Systemprotokolle auf Stromausfälle. Überprüfen Sie die Änderungen der Systemkonfiguration. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. AMP0307 Meldung Disk drive bay <name> current is less than the lower critical threshold (Die Stromstärke des Laufwerkschachts <Name>...
  • Seite 78 Fehlercode Meldungsinformationen LCD-Meldung Disk drive bay <name> current is outside of range (Die Stromstärke des Laufwerkschachts <Name> liegt außerhalb des Bereichs). Einzelheiten Die Stromstärke des Laufwerkschachts <Name> liegt außerhalb des optimalen Bereichs. Aktion Überprüfen Sie die Stromrichtlinie des Systems. Überprüfen Sie die Systemprotokolle auf Stromausfälle. Überprüfen Sie die Änderungen der Systemkonfiguration.
  • Seite 79 Fehlercode Meldungsinformationen AMP0313 Meldung System level current is less than the lower warning threshold (Die Stromstärke auf Systemebene ist niedriger als der untere Warnungsschwellenwert). LCD-Meldung System level current is outside of range (Die Stromstärke auf Systemebene liegt außerhalb des Bereichs). Einzelheiten Die Stromstärke auf Systemebene liegt außerhalb des optimalen Bereichs.
  • Seite 80 Fehlercode Meldungsinformationen Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. AMP0316 Meldung System level current is outside of range (Die Stromstärke auf Systemebene liegt außerhalb des Bereichs). LCD-Meldung System level current is outside of range (Die Stromstärke auf Systemebene liegt außerhalb des Bereichs).
  • Seite 81 Fehlercode Meldungsinformationen Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. AMP0320 Meldung Chassis power level current is greater than the upper warning threshold (Die Stromstärke auf Gehäusestromebene ist höher als der obere Warnungsschwellenwert). Einzelheiten Die Stromstärke auf Gehäusestromebene liegt außerhalb des optimalen Bereichs.
  • Seite 82 Fehlercode Meldungsinformationen ASR0000 Meldung The watchdog timer expired (Der Watchdog-Zeitmesser ist abgelaufen). Einzelheiten Das Betriebssystem oder eine Anwendung konnte innerhalb des Zeitraums der Zeitüberschreitung nicht kommunizieren. Aktion Überprüfen Sie das Betriebssystem, die Anwendung, die Hardware und das Systemereignisprotokoll auf Ausnahmeereignisse. ASR0001 Meldung The watchdog timer reset the system (Der Watchdog-...
  • Seite 83 Fehlercode Meldungsinformationen Einzelheiten Das Betriebssystem oder eine Anwendung konnte innerhalb des Zeitraums der Zeitüberschreitung nicht kommunizieren. Es wurden keine Maßnahmen ergriffen. Aktion Überprüfen Sie das Betriebssystem, die Anwendung, die Hardware und das Systemereignisprotokoll auf Ausnahmeereignisse. ASR0100 Meldung The BIOS watchdog timer reset the system (Der BIOS- Watchdog-Zeitmesser hat das System zurückgesetzt).
  • Seite 84 Fehlercode Meldungsinformationen Einzelheiten Das Betriebssystem oder eine Anwendung kkonnte innerhalb des Zeitraums der Zeitüberschreitung nicht kommunizieren. Das System wurde ausgeschaltet. Aktion Überprüfen Sie das Betriebssystem, die Anwendung, die Hardware und das Systemereignisprotokoll auf Ausnahmeereignisse. ASR0104 Meldung The OS watchdog timer power-cycled the system (Der Watchdog-Zeitmesser des Betriebssystems hat das System aus- und wieder eingeschaltet).
  • Seite 85 Fehlercode Meldungsinformationen Aktion Überprüfen Sie das Betriebssystem, die Anwendung, die Hardware und das Systemereignisprotokoll auf Ausnahmeereignisse. BAT0000 Meldung The system board battery is low (Der Akku der Systemplatine ist fast erschöpft). Einzelheiten Entweder fehlt der Akku der Systemplatine, er ist schwach oder er lässt sich aufgrund von Temperaturproblemen nicht aufladen.
  • Seite 86 Fehlercode Meldungsinformationen Einzelheiten Entweder fehlt der Akku <Name>, er ist schwach oder er lässt sich aufgrund von Temperaturproblemen nicht aufladen. Aktion Überprüfen Sie die Systemlüfter. Tauschen Sie den Akku <Name> aus. BAT0019 Meldung The <name> battery is absent (Der Akku <Name> fehlt). LCD-Meldung The <name>...
  • Seite 87 Fehlercode Meldungsinformationen Einzelheiten Die Prozessortemperatur hat den Arbeitsbereich überschritten. Aktion Überprüfen Sie die Protokolle auf Lüfterausfälle, ersetzen Sie ausgefallene Lüfter. Wenn keine Ausfälle erkannt werden, überprüfen Sie die Eintrittstemperatur (falls verfügbar) und installieren Sie den Prozessorkühlkörper wieder. CPU0002 Meldung CPU <number> has failed the built-in self-test (BIST). (Prozessor <Nummer>...
  • Seite 88 Fehlercode Meldungsinformationen CPU0005 Meldung CPU <number> configuration is unsupported (Die Konfiguration von Prozessor <Nummer> wird nicht unterstützt). LCD-Meldung CPU <number> configuration is unsupported. Check CPU or BIOS revision. (Die Konfiguration von Prozessor <Nummer> wird nicht unterstützt. Überprüfen Sie den Prozessor und die BIOS-Revision) Einzelheiten Das System kann nicht starten oder wird möglicherweise in...
  • Seite 89 Fehlercode Meldungsinformationen CPU0023 Meldung CPU <number> is absent (Prozessor <Nummer> fehlt). LCD-Meldung CPU <number> is absent. Check CPU. (Prozessor <Nummer> fehlt. Überprüfen Sie den Prozessor.) Aktion Überprüfen Sie die Prozessorinstallation. Setzen Sie den Prozessor gegebenenfalls neu ein. CPU0100 Meldung CPU <number> temperature is less than the lower warning threshold (Die Temperatur von Prozessor <Nummer>...
  • Seite 90 Fehlercode Meldungsinformationen CPU0104 Meldung CPU <number> temperature is outside of range (Die Temperatur von Prozessor <Nummer> liegt außerhalb des Bereichs). LCD-Meldung CPU <number> temperature is outside of range. Check fans. (Die Temperatur von Prozessor <Nummer> liegt außerhalb des Bereichs. Überprüfen Sie die Lüfter.) Einzelheiten Die Systemleistung ist möglicherweise herabgesetzt.
  • Seite 91 Fehlercode Meldungsinformationen Legen Sie das System wieder an das Netz und schalten Sie es ein. Vergewissern Sie sich, dass der Prozessor richtig sitzt. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. CPU0202 Meldung CPU <number> <name> voltage is greater than the upper warning threshold (Die <Name>-Spannung von Prozessor <Nummer>...
  • Seite 92 Fehlercode Meldungsinformationen Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. CPU0204 Meldung CPU <number> <name> voltage is outside of range (Die <Name>-Spannung von Prozessor <Nummer> liegt außerhalb des Bereichs). LCD-Meldung CPU <number> <name> voltage is outside of range. Re-seat CPU.
  • Seite 93 Fehlercode Meldungsinformationen Einzelheiten Das Systemereignisprotokoll und die Betriebssystemprotokolle weisen möglicherweise darauf hin, dass die Ausnahme außerhalb des Prozessors aufgetreten ist. Aktion Überprüfen Sie das Systemereignisprotokoll und die Betriebssystemprotokolle auf Ausnahmen. Wenn keine Ausnahmen vorliegen, fahren Sie fort. Schalten Sie das System aus und nehmen Sie es für eine Minute vom Netz.
  • Seite 94 Fehlercode Meldungsinformationen Aktion Überprüfen Sie das Systemereignisprotokoll und die Betriebssystemprotokolle auf Ausnahmen. Wenn keine Ausnahmen vorliegen, fahren Sie fort. Schalten Sie das System aus und nehmen Sie es für eine Minute vom Netz. Vergewissern Sie sich, dass der Prozessor richtig sitzt. Legen Sie das System wieder an das Netz und schalten Sie es ein.
  • Seite 95 Fehlercode Meldungsinformationen Legen Sie das System wieder an das Netz und schalten Sie es ein. Vergewissern Sie sich, dass der Prozessor richtig sitzt. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. CPU0802 Meldung A predictive failure detected on CPU <number> voltage regulator module (Am Spannungsreglermodul von Prozessor <Nummer>...
  • Seite 96 Fehlercode Meldungsinformationen LCD-Meldung The power input for CPU <number> voltage regulator module is outside of range. Re-seat module. (Die Eingangsleistung für das Spannungsreglermodul von Prozessor <Nummer> liegt außerhalb des Bereichs. Setzen Sie das Modul neu ein.) Einzelheiten Die Systemleistung ist möglicherweise herabgesetzt oder das System funktioniert möglicherweise nicht.
  • Seite 97 Fehlercode Meldungsinformationen Aktion Suchen Sie in diesem Handbuch nach Verfahren für eine ordnungsgemäße Konfiguration und Installation. CPU0816 Meldung CPU <number> voltage regulator module is absent (Das Spannungsreglermodul von Prozessor <Nummer> fehlt). LCD-Meldung CPU <number> voltage regulator module absent. Check module. (Das Spannungsreglermodul von Prozessor <Nummer>...
  • Seite 98 Fehlercode Meldungsinformationen Aktion Wenn der Speicheradapter unerwartet deaktiviert ist, aktivieren Sie ihn wieder. HWC1009 Meldung The backplane is absent (Die Rückwandplatine fehlt). LCD-Meldung The backplane is absent. Check hardware. (Die Rückwandplatine fehlt. Überprüfen Sie die Hardware.) Einzelheiten Die Rückwandplatine ist möglicherweise für einen ordnungsgemäßen Betrieb erforderlich.
  • Seite 99 Fehlercode Meldungsinformationen HWC2008 Meldung A fabric mismatch detected between IOM and mezzanine card <number> (Bei E/A-Modul und Zusatzkarte <Nummer> wurden nicht übereinstimmende Strukturen festgestellt). Einzelheiten Die Strukturtypen für das E/A-Modul und Zusatzkarten müssen übereinstimmen. Aktion Überprüfen Sie in der grafischen Benutzeroberfläche des CMC den Gehäusestrukturtyp und vergleichen Sie ihn mit dem Typ des E/A-Moduls oder der Zusatzkarte.
  • Seite 100 Fehlercode Meldungsinformationen Aktion Wenn das E/A-Modul versehentlich entfernt wurde, überprüfen Sie das Vorhandensein des E/A-Moduls und setzen Sie es wieder ein. HWC4000 Meldung A hardware incompatibility detected between BMC/iDRAC firmware and CPU (Zwischen BMC/iDRAC-Firmware und Prozessor wurde eine Hardwareinkompatibilität festgestellt). LCD-Meldung Incompatibility between BMC/iDRAC firmware and CPU.
  • Seite 101 Fehlercode Meldungsinformationen Aktion Überprüfen Sie das Vorhandensein der Hardware, installieren Sie sie wieder oder schließen Sie sie wieder an und versuchen dann eine erneute Aktualisierung. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. HWC4015 Meldung Link Tuning error detected (Link-Tuning-Fehler festgestellt). Einzelheiten Der CMC verwendet alte Firmware.
  • Seite 102 Fehlercode Meldungsinformationen Aktion Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. HWC5010 Meldung <name> cannot detect any hosts (<Name> kann keine Hosts feststellen). Aktion Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. HWC5014 Meldung <name>...
  • Seite 103 Fehlercode Meldungsinformationen Aktion Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. HWC6000 Meldung The <name> controller is offline (Der <Name>-Controller ist offline). Einzelheiten Informationen und Status stehen für diesen Controller nicht zur Verfügung. Aktion Entfernen Sie den Eingangsstrom und legen Sie ihn wieder an.
  • Seite 104 Fehlercode Meldungsinformationen <Nummer> hat von einem normalen oder Warnzustand zu einem kritischen Zustand gewechselt). Einzelheiten Der Zustand von Server <Nummer> hat von einem normalen Zustand zu einem Warnzustand gewechselt. Aktion Überprüfen Sie das Systemprotokoll und die Frontblende nach weitere Informationen. HWC7006 Meldung Server <number>...
  • Seite 105 Fehlercode Meldungsinformationen Einzelheiten Der Zustand von Server <Nummer> hat von einem normalen Zustand zu einem Warnzustand gewechselt. Aktion Überprüfen Sie das Systemprotokoll und die Frontblende nach weitere Informationen. LNK2700 Meldung The <name> LAN heartbeat is lost (Kein <Name>-LAN- Heartbeat mehr). Einzelheiten Der CMC hat keine Netzwerkverbindung mehr.
  • Seite 106 Fehlercode Meldungsinformationen Aktion Setzen Sie die Speichermodule neu ein. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. MEM0003 Meldung Stuck bit memory error detected on a memory device at location <location> (Auf einem Speichergerät an Position <Position> wurden Stuck-Bit-Speicherfehler festgestellt). Einzelheiten Dies ist ein frühzeitiger Hinweis auf einen möglichen zukünftigen nicht korrigierbaren Fehler.
  • Seite 107 Fehlercode Meldungsinformationen Einzelheiten Möglicherweise sitzt der Speicher nicht richtig, ist falsch konfiguriert oder ausgefallen. Die Speichergröße ist reduziert. Aktion Überprüfen Sie die Speicherkonfiguration. Setzen Sie die Speichermodule neu ein. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. MEM0009 Meldung Memory device at location <location>...
  • Seite 108 Fehlercode Meldungsinformationen Aktion Setzen Sie die Speichermodule neu ein. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. MEM0702 Meldung Correctable memory error rate exceeded for <location> (An <Position> wurde die Rate für korrigierbare Speicherfehler überschritten). LCD-Meldung Correctable memory error rate exceeded for <location>. Re- seat memory.
  • Seite 109 Fehlercode Meldungsinformationen Einzelheiten Möglicherweise ist der Speicher nicht betriebsbereit. Diese Meldung ist ein frühzeitiger Hinweis auf einen möglichen zukünftigen nicht korrigierbaren Fehler. Aktion Setzen Sie die Speichermodule neu ein. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. MEM1016 Meldung Memory device at location <location>...
  • Seite 110 Fehlercode Meldungsinformationen MEM1208 Meldung Memory spare redundancy is lost. Check memory device at location <location>. (Verlust der Redundanz durch Speicherreserve. Überprüfen Sie das Speichergerät an Position <Position>.) LCD-Meldung Memory spare lost on <location>. Power cycle system. (Verlust der Speicherredundanz an <Position>. Schalten Sie das System aus und wieder ein.) Einzelheiten Speicherredundanz steht nicht mehr zur Verfügung.
  • Seite 111 Fehlercode Meldungsinformationen OSE0000 Meldung A critical stop occurred during OS load (Während des Ladevorgangs des Betriebssystems ist ein kritischer Stopp aufgetreten). Einzelheiten Das System wurde aufgrund einer Ausnahme während des Ladevorgangs oder der Initialisierung des Betriebssystems angehalten. Aktion Überprüfen Sie die Betriebssystemprotokolle und die Systemgrafik nach weiteren Informationen.
  • Seite 112 Fehlercode Meldungsinformationen OSE1003 Meldung Failed to boot from C (Ein Starten von C ist fehlgeschlagen). Aktion Überprüfen Sie die Systemstartkonfiguration und die Startmedien. Vergewissern Sie sich, dass das Medium in Laufwerk C startfähig ist. Weitere Informationen finden Sie in der Systemgrafik. OSE1005 Meldung PXE boot failed (PXE-Start fehlgeschlagen).
  • Seite 113 Fehlercode Meldungsinformationen Aktion Schalten Sie den Eingangsstrom aus und wieder ein, aktualisieren Sie die Komponententreiber und installieren Sie das Gerät wieder, wenn es entfernt werden kann. PCI1304 Meldung An I/O channel check error was detected (Ein E/A- Kanalprüffehler wurde festgestellt). LCD-Meldung I/O channel check error detected.
  • Seite 114 Fehlercode Meldungsinformationen <Bus> Gerät <Gerät> Funktion <Funktion>. Schalten Sie das System aus und wieder ein.) Einzelheiten Die Systemleistung ist möglicherweise herabgesetzt oder das System funktioniert möglicherweise nicht. Aktion Schalten Sie den Eingangsstrom aus und wieder ein, aktualisieren Sie die Komponententreiber und installieren Sie das Gerät wieder, wenn es entfernt werden kann.
  • Seite 115 Fehlercode Meldungsinformationen Aktion Schalten Sie den Eingangsstrom aus und wieder ein, aktualisieren Sie die Komponententreiber und installieren Sie das Gerät wieder, wenn es entfernt werden kann. PCI1320 Meldung A bus fatal error was detected on a component at bus <bus>device<device>function <func> (Bei einer Komponente an Bus <Bus>...
  • Seite 116 Fehlercode Meldungsinformationen LCD-Meldung An I/O channel check error was detected. Power cycle system. (Ein E/A-Kanalprüffehler wurde festgestellt. Schalten Sie das System aus und wieder ein.) Aktion Schalten Sie den Eingangsstrom aus und wieder ein, aktualisieren Sie die Komponententreiber und installieren Sie das Gerät wieder, wenn es entfernt werden kann.
  • Seite 117 Fehlercode Meldungsinformationen Aktion Schalten Sie den Eingangsstrom aus und wieder ein und aktualisieren Sie die Komponententreiber. Zum nächsten geplanten Wartungszeitpunkt entfernen Sie das Gerät und installieren es wieder. PCI1356 Meldung A bus uncorrectable error was detected on a component at slot <number>...
  • Seite 118 Fehlercode Meldungsinformationen PCI1362 Meldung Bus performance degraded for a component at slot <number> (Busleistung für eine Komponente auf Steckplatz <Nummer> ist herabgesetzt). Einzelheiten Die Systemleistung ist möglicherweise herabgesetzt. Der Bus arbeitet nicht mit maximaler Geschwindigkeit oder Breite. Aktion Schalten Sie den Eingangsstrom aus und wieder ein und aktualisieren Sie die Komponententreiber.
  • Seite 119 Fehlercode Meldungsinformationen Aktion Aktualisieren Sie die BIOS-, BMC/iDRAC- und LOM- Firmware. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. PCI3002 Meldung Failed to program virtual MAC address on a component at bus <bus>device<device>function <func> (Bei einer Komponente an Bus <Bus> Gerät <Gerät> Funktion <Funktion>...
  • Seite 120 Fehlercode Meldungsinformationen geplanten Wartungszeitpunkt entfernen Sie das Gerät und installieren es wieder. PCI3010 Meldung A non-fatal IO error detected on a component at bus <bus>device<device>function <func> (Bei einer Komponente an Bus <Bus> Gerät <Gerät> Funktion <Funktion> wurde ein nicht schwerwiegender E/A-Fehler festgestellt). Einzelheiten Die Systemleistung ist möglicherweise herabgesetzt.
  • Seite 121 Fehlercode Meldungsinformationen PDR0002 Meldung A predictive failure detected on drive <number> (Vorhersehbarer Fehler auf Laufwerk <Nummer> festgestellt). Einzelheiten Der Controller hat vom Laufwerk einen SMART-Fehler empfangen. Das Laufwerk ist betriebsbereit, muss aber ersetzt werden. Aktion Das Laufwerk muss während des nächsten Wartungsfensters ersetzt werden.
  • Seite 122 Fehlercode Meldungsinformationen PDR1016 Meldung Drive <number> is removed from disk drive bay <bay> (Laufwerk <Nummer> wurde aus Laufwerkschacht <Schacht> entfernt). LCD-Meldung Drive <number> removed from disk drive bay <bay>. Check drive. (Laufwerk <Nummer> wurde aus Laufwerkschacht <Schacht> entfernt. Überprüfen Sie das Laufwerk.) Einzelheiten Der Controller hat festgestellt, dass das Laufwerk entfernt wurde.
  • Seite 123 Fehlercode Meldungsinformationen Aktion Vergleichen Sie die Systemspeicherinstallation mit den unterstützten Systemspeicherkonfigurationen. PST0130 Meldung Memory is configured, but not usable (Speicher ist konfiguriert, aber nicht verwendbar). LCD-Meldung Memory is configured, but not usable. Check memory devices. (Speicher ist konfiguriert, aber nicht verwendbar. Überprüfen Sie die Speichergeräte.) Einzelheiten Das System-BIOS ist auf Geräteausfälle oder...
  • Seite 124 Fehlercode Meldungsinformationen Einzelheiten Das System-BIOS hat während des System-POST einen Fehler beim DMA-Controller festgestellt. Aktion Entfernen Sie den Eingangsstrom und legen Sie ihn wieder PST0134 Meldung Interrupt controller failed (Interrupt-Controller fehlerhaft). LCD-Meldung Interrupt controller failed. Power cycle system. (Interrupt- Controller fehlerhaft. Schalten Sie das System aus und wieder ein.) Einzelheiten Das System-BIOS hat während des System-POST einen...
  • Seite 125 Fehlercode Meldungsinformationen Einzelheiten Das System-BIOS hat während des POST einen Paritätsfehler festgestellt. Aktion Entfernen Sie den Eingangsstrom und legen Sie ihn wieder an. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. PST0138 Meldung SuperIO failed (SuperIO fehlerhaft). LCD-Meldung SuperIO failure.
  • Seite 126 Fehlercode Meldungsinformationen Einzelheiten Während des System-POST war Quick Path Interconnect fehlerhaft. Aktion Starten Sie das System neu. Wenn das Problem weiterhin besteht, entfernen Sie den Eingangsstrom und setzen Sie die Prozessoren neu ein. PST0142 Meldung MRC fatal error (Schwerwiegender MRC-Fehler). LCD-Meldung Memory initialization error (Speicherinitialisierungsfehler).
  • Seite 127 Fehlercode Meldungsinformationen LCD-Meldung BIOS POST memory test failed. Check memory devices. (BIOS-POST-Speichertest fehlgeschlagen. Überprüfen Sie die Speichergeräte.) Einzelheiten Der POST-Speichertest des System-BIOS ist fehlgeschlagen. Aktion Vergleichen Sie die Systemspeicherinstallation mit den unterstützten Systemspeicherkonfigurationen. Reduzieren Sie die Systemkonfiguration auf minimalen Speicher. PST0194 Meldung Remote access controller configuration failed (Konfiguration...
  • Seite 128 Fehlercode Meldungsinformationen PST0254 Meldung General failure after video (Allgemeiner Fehler nach Grafik). LCD-Meldung General failure after video. Check screen message. (Allgemeiner Fehler nach Grafik. Überprüfen Sie die Meldung auf dem Bildschirm.) Einzelheiten Das System-BIOS hat während des System-POST ein Funktions- oder Konfigurationsproblem festgestellt. Aktion Überprüfen Sie die Systemgrafik und suchen Sie im Ereignisprotokoll nach weiteren Informationen.
  • Seite 129 Fehlercode Meldungsinformationen PSU0003 Meldung The power input for power supply <number> is lost (Verlust der Stromzufuhr von Netzteil <Nummer>). LCD-Meldung Power input for PSU <number> is lost. Check PSU cables. (Verlust der Stromzufuhr von Netzteileinheit <Nummer>. Überprüfen Sie die Kabel der Netzteileinheit.) Einzelheiten Das Netzteil ist richtig installiert, aber eine Eingangsquelle ist nicht angeschlossen oder funktioniert nicht.
  • Seite 130 Fehlercode Meldungsinformationen LCD-Meldung Power supply <number> is incorrectly configured. Check PSU. (Netzteil <Nummer> ist falsch konfiguriert. Überprüfen Sie die Netzteileinheit.) Einzelheiten Power supplies should be of the same input type and power rating. Aktion Installieren Sie übereinstimmende Netzteile und überprüfen Sie die ordnungsgemäße Konfiguration in diesem Handbuch.
  • Seite 131 Fehlercode Meldungsinformationen Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. PSU0031 Meldung Cannot communicate with power supply <number> (Kommunikation mit Netzteil <Nummer> nicht möglich). LCD-Meldung Cannot communicate with PSU <number>. Re-seat PSU. (Kommunikation mit Netzteileinheit <Nummer> nicht möglich.
  • Seite 132 Fehlercode Meldungsinformationen einer Änderung des Strominventars im System nicht redundant. Aktion Überprüfen Sie das Ereignisprotokoll auf Netzteilfehler. Überprüfen Sie die Systemkonfiguration und den Stromverbrauch. PSU1204 Meldung The power supplies are not redundant. Insufficient resources to maintain normal operations. (Die Netzteile sind nicht redundant.
  • Seite 133 Fehlercode Meldungsinformationen PWR1003 Meldung The system performance degraded because cooling capacity has changed (Die Systemleistung wurde herabgesetzt, weil sich die Kühlkapazität geändert hat). Einzelheiten Die aktuelle Netzteilkonfiguration erfüllt nicht die Plattformanforderungen für eine Aktivierung der Redundanz. Wenn ein Netzteil fehlerhaft ist, fährt das System möglicherweise herunter.
  • Seite 134 Fehlercode Meldungsinformationen PWR1007 Meldung The system performance degraded because power exceeds capacity (Die Systemleistung wurde herabgesetzt, weil der Strom die Kapazität überschreitet). LCD-Meldung System power exceeds capacity. Performance degraded. Check PSU configuration. (Systemstrom überschreitet die Kapazität. Leistung herabgesetzt. Überprüfen Sie die Konfiguration der Netzteileinheit.) Einzelheiten Das System arbeitet zurzeit in einem Zustand mit...
  • Seite 135 Fehlercode Meldungsinformationen Aktion Warten Sie, bis der Datenträger bereit ist. RFM1006 Meldung Removable Flash Media <name> is offline (Flash- Wechseldatenträger <Name> ist offline). Einzelheiten Zum Zeitpunkt des Starts unterscheidet sich die Kartenidentifikations-Signatur der Karte vom Wert des nichtflüchtigen Speichers, oder die Karte ist das Ziel eines aktiven Kopiervorgangs.
  • Seite 136 Fehlercode Meldungsinformationen RFM1021 Meldung Removable Flash Media is not IPMI-function ready (Flash- Wechseldatenträger ist nicht IPMI-funktionsbereit). Einzelheiten Der Flash-Wechseldatenträger ist installiert, wurde aber nicht ordnungsgemäß konfiguriert oder nicht initialisiert. Aktion Ist dies nicht gewollt, installieren Sie den Flash-Datenträger neu. RFM1022 Meldung Removable Flash Media is ready (Flash-Wechseldatenträger ist bereit).
  • Seite 137 Fehlercode Meldungsinformationen Einzelheiten Die Karte wird durch den Hebel auf der SD-Karte schreibgeschützt. IDSDM kann keine schreibgeschützte Karte verwenden. Aktion Ist dies nicht gewollt, entfernen Sie den Datenträger und deaktivieren Sie den Schreibschutz. RFM1034 Meldung Media not present for Removable Flash Media (Datenträger für Flash-Wechseldatenträger nicht vorhanden).
  • Seite 138 Fehlercode Meldungsinformationen nicht redundant. Keine ausreichenden Ressourcen. Überprüfen Sie die SD-Karte.) Einzelheiten Die aktuelle Betriebskonfiguration kann die Redundanz nicht aufrechterhalten. Die Einheit arbeitet möglicherweise in einem herabgesetzten Zustand. Aktion Überprüfen Sie das vorliegende Handbuch und die SD- Karten-Konfiguration. RFM2001 Meldung Internal Dual SD Module <name>...
  • Seite 139 Fehlercode Meldungsinformationen Aktion Ist dies nicht gewollt, entfernen Sie den Datenträger und deaktivieren Sie den Schreibschutz. SEC0003 Meldung The processor area is open (Der Prozessorbereich ist offen). Einzelheiten Der Prozessorbereich ist offen. Möglicherweise wurde ein Laufwerk hinzugefügt oder entfernt. Die Systemleistung ist möglicherweise herabgesetzt.
  • Seite 140 Fehlercode Meldungsinformationen LCD-Meldung CPU detected an error while performing a TXT operation. Check system configuration. (Prozessor hat bei Durchführung eines TXT-Vorgangs einen Fehler festgestellt. Überprüfen Sie die Systemkonfiguration.) Einzelheiten TXT-Prozessor-Microcode-Startfehler. Die Systemkonfiguration wurde möglicherweise geändert. Aktion Überprüfen Sie das Hardwareinventar und die Softwarekonfiguration des Systems.
  • Seite 141 Fehlercode Meldungsinformationen SEC0602 Meldung User password violation detected (Verletzung eines Benutzerkennworts festgestellt). Einzelheiten Dies lässt möglicherweise auf den Versuch eines physischen oder Fernzugriffs schließen. Aktion Überprüfen Sie die Systemprotokolle auf Eindringversuche und sorgen Sie für starke Kennwortrichtlinien. SEC0604 Meldung A setup password violation detected (Eine Verletzung des Setup-Kennworts wurde festgestellt).
  • Seite 142 Fehlercode Meldungsinformationen Einzelheiten Diese Meldung wird angezeigt, wenn der Benutzer die Ereignisprotokollierung eines bestimmten Typs deaktiviert. Aktion Ist dies nicht gewollt, aktivieren Sie die Protokollierung wieder. SEL0006 Meldung All event logging is disabled (Die gesamte Ereignisprotokollierung wird deaktiviert). Einzelheiten Diese Meldung wird angezeigt, wenn der Benutzer die gesamte Ereignisprotokollierung deaktiviert.
  • Seite 143 Fehlercode Meldungsinformationen SEL1204 Meldung An unknown system hardware failure detected (Unbekannter Systemhardwarefehler festgestellt). LCD-Meldung Unknown system hardware failure (Unbekannter Systemhardwarefehler). Einzelheiten Wenn das Systemereignisprotokoll nicht initialisiert werden kann, werden Plattformstatus- und Fehlerereignisse nicht erfasst. Manche Verwaltungssoftware meldet keine Plattformausnahmen. Aktion Konfigurieren Sie das System neu, auf die unterstützte Minimalkonfiguration.
  • Seite 144 Fehlercode Meldungsinformationen SEL1302 Meldung Non-bootable diskette detected (Nicht startfähige Diskette festgestellt). Einzelheiten Die Diskette im Laufwerk ist nicht richtig formatiert oder enthält nicht die erforderlichen Betriebssystemdateien. Aktion Ersetzen Sie die Diskette durch einen startfähigen Datenträger. SEL1304 Meldung The PXE server not found (PXE-Server nicht gefunden). Einzelheiten PXE ist eine Möglichkeit, ein System vom Netzwerk zu starten.
  • Seite 145 Fehlercode Meldungsinformationen Aktion Überprüfen Sie die Netzwerkkabel und Netzwerkverbindungen des CMC. Vergewissern Sie sich, dass die CMC-Firmwareversionen übereinstimmen. SEL1504 Meldung The chassis management controller (CMC) is not redundant. Insufficient resources to maintain normal operations. (Der CMC ist nicht redundant. Keine ausreichenden Ressourcen zur Beibehaltung des normalen Betriebs.) Einzelheiten Es steht nicht genug Strom für den Betrieb von zwei CMCs...
  • Seite 146 Fehlercode Meldungsinformationen einem Werkzeug zur Anzeige von Rohdaten überprüfen, z. B. Ipmitool mit der Option -vvv oder Racadm mit der Option - Aktion Führen Sie ein Upgrade der Verwaltungssoftware durch. SWC4004 Meldung A firmware or software incompatibility detected between iDRAC in slot <number> and CMC (Es wurde eine Firmware- bzw.
  • Seite 147 Fehlercode Meldungsinformationen Systemplatine ist niedriger als der untere Warnungsschwellenwert). LCD-Meldung System board <name> temperature is outside of range (<Name>-Temperatur der Systemplatine liegt außerhalb des Bereichs). Einzelheiten Die Umgebungslufttemperatur ist zu niedrig. Aktion Überprüfen Sie die Betriebsumgebung des Systems. TMP0101 Meldung The system board <name>...
  • Seite 148 Fehlercode Meldungsinformationen Aktion The system board <name> temperature is outside of the optimum range. Check the fans. (Die <Name>-Temperatur der Systemplatine liegt außerhalb des optimalen Bereichs. Überprüfen Sie die Lüfter.) TMP0104 Meldung The system board <name> temperature is outside of range (Die <Name>-Temperatur der Systemplatine liegt außerhalb des Bereichs).
  • Seite 149 Fehlercode Meldungsinformationen LCD-Meldung Memory module <number> temperature is outside of range. Check Fans. (Die Temperatur des Speichermoduls <Nummer> liegt außerhalb des Bereichs. Überprüfen Sie die Lüfter.) Einzelheiten Die Umgebungslufttemperatur ist zu hoch oder mindestens ein Lüfter ist möglicherweise ausgefallen. Aktion The system board <name>...
  • Seite 150 Fehlercode Meldungsinformationen Einzelheiten Die Umgebungslufttemperatur ist zu niedrig. Aktion Überprüfen Sie die Betriebsumgebung des Systems. TMP0113 Meldung The <name> temperature is less than the lower critical threshold (Die <Name>-Temperatur ist niedriger als der untere kritische Schwellenwert). LCD-Meldung The <name> temperature is outside of range (Die <Name>- Temperatur liegt außerhalb des Bereichs).
  • Seite 151 Fehlercode Meldungsinformationen Aktion Überprüfen Sie die Betriebsumgebung des Systems und überprüfen Sie das Ereignisprotokoll auf Lüfterfehler. TMP0118 Meldung The system inlet temperature is less than the lower warning threshold (Die Eintrittstemperatur des Systems ist niedriger als der untere Warnungsschwellenwert). LCD-Meldung System inlet temperature is outside of range (Die Eintrittstemperatur des Systems liegt außerhalb des Bereichs).
  • Seite 152 Fehlercode Meldungsinformationen Aktion Überprüfen Sie die Betriebsumgebung des Systems und überprüfen Sie das Ereignisprotokoll auf Lüfterfehler. TMP0122 Meldung The system inlet temperature is outside of range (Die Eintrittstemperatur des Systems liegt außerhalb des Bereichs). LCD-Meldung System inlet <name> temperature is outside of range. Check Fans.
  • Seite 153 Fehlercode Meldungsinformationen TMP0128 Meldung Disk drive bay temperature is outside of the allowable range (Die Temperatur des Laufwerkschachts liegt außerhalb des zulässigen Bereichs). LCD-Meldung Disk drive bay temperature is outside of range. Check Fans. (Die Temperatur des Laufwerkschachts liegt außerhalb des Bereichs.
  • Seite 154 Fehlercode Meldungsinformationen Prozessormoduls ist niedriger als der untere Warnungsschwellenwert). LCD-Meldung Processor module <name> voltage is outside of range (Die <Name>-Spannung des Prozessormoduls liegt außerhalb des Bereichs). Einzelheiten Die Systemhardware hat einen Über- oder Unterspannungszustand festgestellt. Wenn nacheinander mehrere Spannungsausnahmen auftreten, wechselt das System möglicherweise in den ausfallsicheren Modus.
  • Seite 155 Fehlercode Meldungsinformationen LCD-Meldung Processor module <name> voltage is outside of range (Die <Name>-Spannung des Prozessormoduls liegt außerhalb des Bereichs). Einzelheiten Die Systemhardware hat einen Über- oder Unterspannungszustand festgestellt. Wenn nacheinander mehrere Spannungsausnahmen auftreten, wechselt das System möglicherweise in den ausfallsicheren Modus. Aktion Überprüfen Sie die Systemprotokolle auf Netzteilausnahmen.
  • Seite 156 Fehlercode Meldungsinformationen Einzelheiten Die Systemhardware hat einen Über- oder Unterspannungszustand festgestellt. Wenn nacheinander mehrere Spannungsausnahmen auftreten, wechselt das System möglicherweise in den ausfallsicheren Modus. Aktion Überprüfen Sie die Systemprotokolle auf Netzteilausnahmen. Entfernen Sie das Prozessormodul. Prüfen Sie den Prozessorsockel auf verbogene Kontaktstifte. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe...
  • Seite 157 Fehlercode Meldungsinformationen Aktion Überprüfen Sie die Systemprotokolle auf Netzteilausnahmen. Rekonfigurieren Sie das System auf Minimalkonfiguration, überprüfen Sie die Systemkabel und installieren Sie sie wieder. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. VLT0202 Meldung The system board <name> voltage is greater than the upper warning threshold (Die <Name>-Spannung der Systemplatine ist höher als der obere Warnungsschwellenwert).
  • Seite 158 Fehlercode Meldungsinformationen Rekonfigurieren Sie das System auf Minimalkonfiguration, überprüfen Sie die Systemkabel und installieren Sie sie wieder. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. VLT0204 Meldung The system board <name> voltage is outside of the allowable range (Die <Name>-Spannung der Systemplatine liegt außerhalb des zulässigen Bereichs).
  • Seite 159 Fehlercode Meldungsinformationen Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. VLT0207 Meldung The memory module <number> <name> voltage is less than the lower critical threshold (Die <Name>-Spannung des Speichermoduls <Nummer> ist niedriger als der untere kritische Schwellenwert). LCD-Meldung Memory module <number>...
  • Seite 160 Fehlercode Meldungsinformationen Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. VLT0209 Meldung The memory module <number> <name> voltage is greater than the upper critical threshold (Die <Name>-Spannung des Speichermoduls <Nummer> ist höher als der obere kritische Schwellenwert). LCD-Meldung Memory module <number>...
  • Seite 161 Fehlercode Meldungsinformationen Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. VLT0212 Meldung The disk drive bay <name> voltage is less than the lower warning threshold (Die <Name>-Spannung des Laufwerkschachts ist niedriger als der untere Warnungsschwellenwert). LCD-Meldung The disk drive bay <name> voltage is outside of range (Die <Name>-Spannung des Laufwerkschachts liegt außerhalb des Bereichs).
  • Seite 162 Fehlercode Meldungsinformationen Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. VLT0214 Meldung The disk drive bay <name> voltage is greater than the upper critical threshold (Die <Name>-Spannung des Laufwerkschachts ist höher als der obere kritische Schwellenwert). LCD-Meldung The disk drive bay <name>...
  • Seite 163 Fehlercode Meldungsinformationen Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. VLT0216 Meldung The <name> voltage is outside of range (Die <Name>- Spannung liegt außerhalb des Bereichs). LCD-Meldung The <name> voltage is outside of range (Die <Name>- Spannung liegt außerhalb des Bereichs). Einzelheiten Die Systemhardware hat einen Über- oder Unterspannungszustand festgestellt.
  • Seite 164 Fehlercode Meldungsinformationen VLT0219 Meldung The <name> voltage is less than the lower critical threshold (Die <Name>-Spannung ist niedriger als der untere kritische Schwellenwert). LCD-Meldung The <name> voltage is outside of range (Die <Name>- Spannung liegt außerhalb des Bereichs). Einzelheiten Die Systemhardware hat einen Über- oder Unterspannungszustand festgestellt.
  • Seite 165 Fehlercode Meldungsinformationen LCD-Meldung The <name> voltage is outside of range (Die <Name>- Spannung liegt außerhalb des Bereichs). Einzelheiten Die Systemhardware hat einen Über- oder Unterspannungszustand festgestellt. Wenn nacheinander mehrere Spannungsausnahmen auftreten, wechselt das System möglicherweise in den ausfallsicheren Modus. Aktion Überprüfen Sie die Systemprotokolle auf Netzteilausnahmen.
  • Seite 166 Fehlercode Meldungsinformationen Einzelheiten Die Systemhardware hat einen Über- oder Unterspannungszustand festgestellt. Wenn nacheinander mehrere Spannungsausnahmen auftreten, wechselt das System möglicherweise in den ausfallsicheren Modus. Aktion Überprüfen Sie die Systemprotokolle auf Netzteilausnahmen. Rekonfigurieren Sie das System auf Minimalkonfiguration, überprüfen Sie die Systemkabel und installieren Sie sie wieder.
  • Seite 167 Fehlercode Meldungsinformationen Einzelheiten Die Systemhardware hat einen Über- oder Unterspannungszustand festgestellt. Wenn nacheinander mehrere Spannungsausnahmen auftreten, wechselt das System möglicherweise in den ausfallsicheren Modus. Aktion Überprüfen Sie die Systemprotokolle auf Netzteilausnahmen. Rekonfigurieren Sie das System auf Minimalkonfiguration, überprüfen Sie die Systemkabel und installieren Sie sie wieder.
  • Seite 168 Fehlercode Meldungsinformationen Wenn nacheinander mehrere Spannungsausnahmen auftreten, wechselt das System möglicherweise in den ausfallsicheren Modus. Aktion Überprüfen Sie die Systemprotokolle auf Netzteilausnahmen. Rekonfigurieren Sie das System auf Minimalkonfiguration, überprüfen Sie die Systemkabel und installieren Sie sie wieder. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen.
  • Seite 169 Fehlercode Meldungsinformationen Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. VLT0232 Meldung The mezzanine card <number> <name> voltage is greater than the upper warning threshold (Die <Name>-Spannung der Zusatzkarte <Nummer> ist höher als der obere Warnungsschwellenwert). Einzelheiten Die Systemhardware hat einen Über- oder Unterspannungszustand festgestellt.

  • Seite 170: Warning Messages

    Fehlercode Meldungsinformationen Wenn nacheinander mehrere Spannungsausnahmen auftreten, wechselt das System möglicherweise in den ausfallsicheren Modus. Aktion Überprüfen Sie die Systemprotokolle auf Netzteilausnahmen. Setzen Sie die Zusatzkarte neu ein. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. Warning messages A warning message alerts you to a possible problem and prompts you to respond before the system continues a task.

  • Seite 171: Wie Sie Hilfe Bekommen
