Anhang A (Konfigurationshinweise)
Funktionen
Trinkwasserkreis nachgeregelt
mit Durchgangsventil
Parameter
Maximale Rücklauftemperatur
16.3.2 Trinkwassererwärmung im Speicherladesystem
Speicherladung starten
SLP
VF
TLP

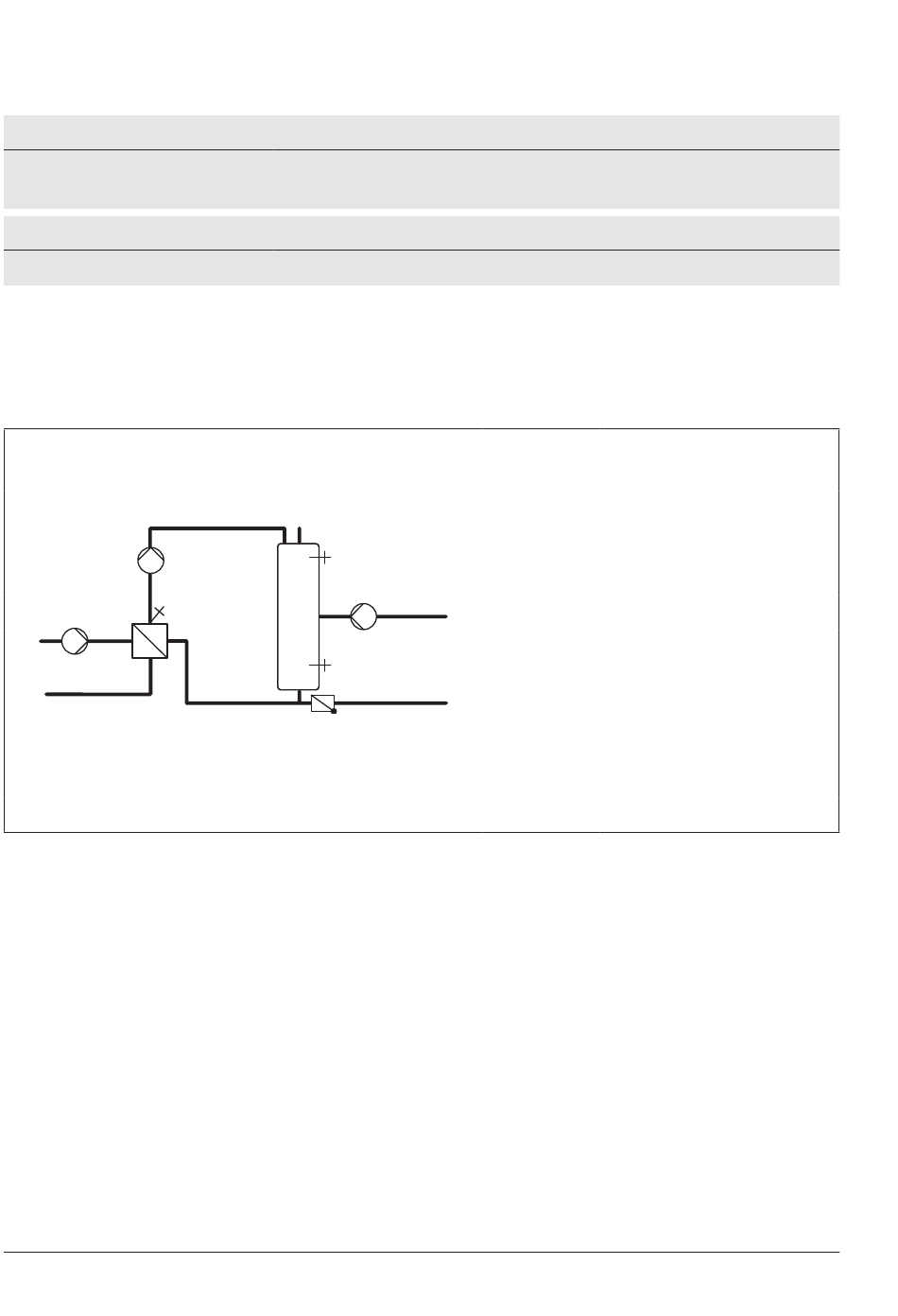

Bild 16-8: Aufbau eines Speicherladesystems
Wenn die am Sensor SF1 gemessene Wassertemperatur den 'Sollwert Trinkwassertempera-
tur'um 0,1 °C unterschreitet, startet der Regler die Speicherladung. Wenn die Vorlauftempe-
ratur in der Anlage höher ist als die gewünschte Ladetemperatur, versucht der Regler bis zu
drei Minuten lang, diese heizkreisseitig abzubauen, bevor die Tauscherladepumpe zusam-
men mit der Speicherladepumpe in Betrieb gesetzt wird.
Findet kein Heizbetrieb statt oder ist die Vorlauftemperatur in der Anlage niedriger, wird die
Tauscherladepumpe unverzüglich eingeschaltet. Wird am Sensor VF die aktuell gemessene
Temperatur am Sensor SF1 erreicht, spätestens jedoch nach ca. drei Minuten, wird die Spei-
cherladepumpe eingeschaltet.
Wenn ein Speicherthermostat verwendet wird, gilt Folgendes:
Wenn am Sensor VF die Temperatur T = 'Ladetemperatur' –5 °C erreicht wird, schaltet die
Speicherladepumpe ein.
16-88
WE Konfiguration
0 CO4 -> F20 - 1
WE Parameterebene: Wertebereich
65 °C PA4: 20 bis 90 °C
WW
SF1
ZP
SF2
KW
TLP Tauscherladepumpe
VF Vorlaufsensor
SF1 Speichersensor 1
SF2 Speichersensor 2
ZP Zirkulationspumpe
WW Warmwasser
KW Kaltwasser
EB 5576
