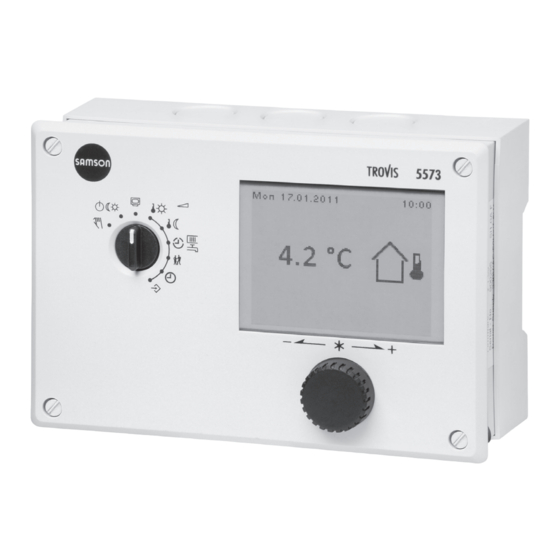

Samson TROVIS 5573-1 Kurzanleitung

Heizungs- und fernheizungsregler mit grafikdisplay
Vorschau ausblenden Andere Handbücher für TROVIS 5573-1:
Inhaltsverzeichnis

Werbung

Quicklinks

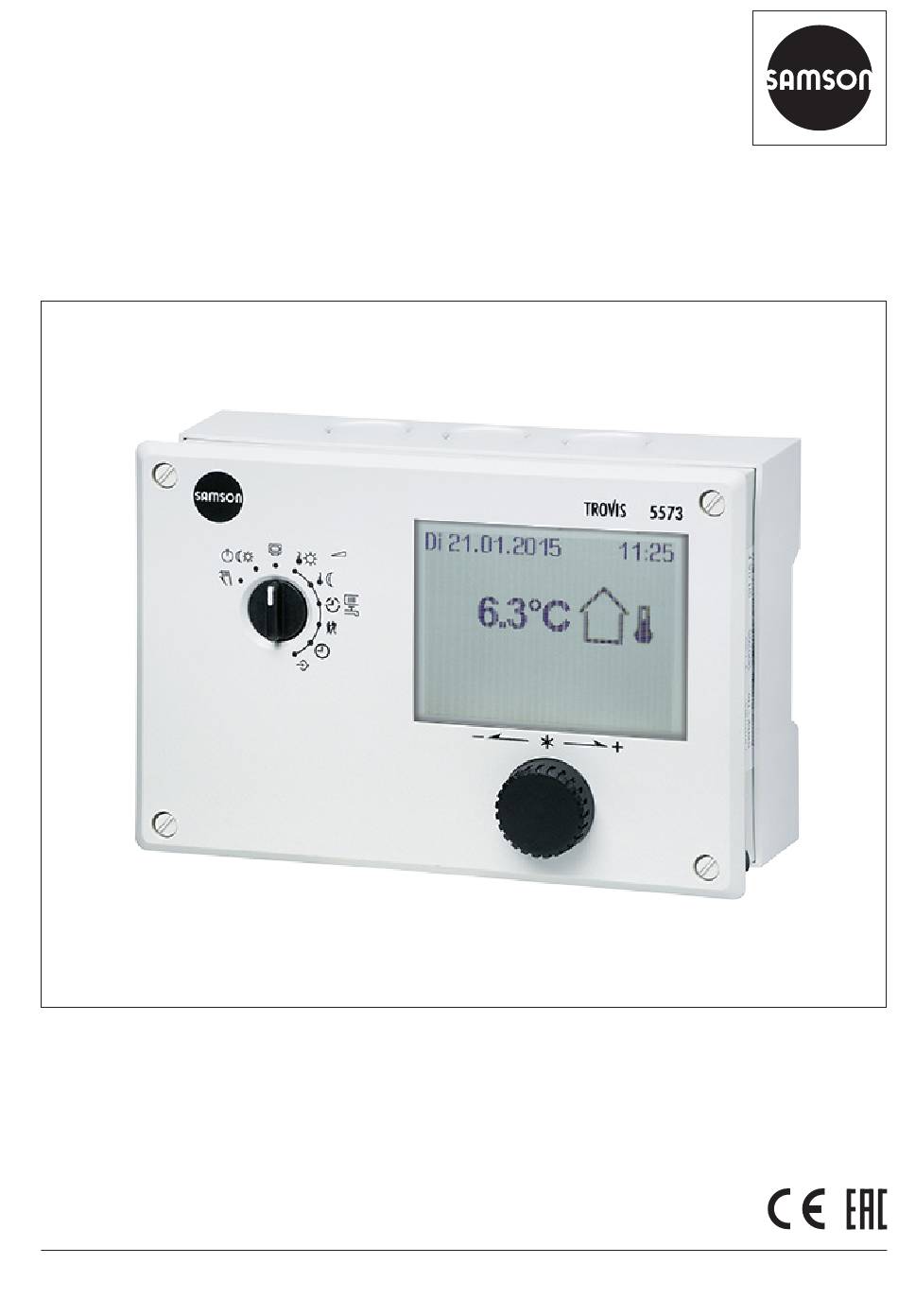

KURZANLEITUNG
KA 5573-1
Originalanleitung
Heizungs- und Fernheizungsregler TROVIS 5573-1
mit Grafikdisplay
Ausgabe März 2023

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samson TROVIS 5573-1

Inhaltszusammenfassung für Samson TROVIS 5573-1

  • Seite 1 KURZANLEITUNG KA 5573-1 Originalanleitung Heizungs- und Fernheizungsregler TROVIS 5573-1 mit Grafikdisplay Ausgabe März 2023...
  • Seite 2 Hinweise zur vorliegenden Kurzanleitung Diese Kurzanleitung leitet zur sicheren Montage und Bedienung an. Die Hinweise und An- weisungen dieser Kurzanleitung sind verbindlich für den Umgang mit SAMSON-Geräten. Î Für die sichere und sachgerechte Anwendung diese Kurzanleitung vor Gebrauch sorgfäl- tig lesen und für späteres Nachschlagen aufbewahren.

  • Seite 3: Inhaltsverzeichnis

    Inhalt Gewährleistung .....................4 Sicherheitshinweise ..................4 Elektrischer Anschluss ..................5 Bedienelemente .....................9 Betrieb ......................10 Betriebsart einstellen ..................10 Zeitprogramme ....................11 5.2.1 Zeit/Datum einstellen ...................11 5.2.2 Nutzungszeiten anpassen ................13 5.2.3 Sondernutzung Partyzeit einstellen ..............15 5.2.4 Sondernutzung Feiertage einstellen ...............17 5.2.5 Sondernutzung Ferienzeiten einstellen............18 Tag-/Nacht-Sollwerte einstellen ..............20 Werkseinstellung laden .................22 Informationen ablesen ..................23 5.5.1...

  • Seite 4: Gewährleistung

    Gewährleistung 1 Gewährleistung Wir entwickeln unsere Produkte ständig weiter und behalten uns deshalb das Recht vor, je- derzeit und ohne vorherige Ankündigung Änderungen an den Produkten vorzunehmen. Wir übernehmen keine Gewähr für die Richtigkeit oder Vollständigkeit dieser Kurzanleitung. Es wird keine Haftung dafür übernommen, dass der Käufer die Produkte für einen bestimm- ten Verwendungszweck einsetzen kann.

  • Seite 5: Elektrischer Anschluss

    Elektrischer Anschluss 3 Elektrischer Anschluss SF2/RF2 RüF2 RüF1 ZP/UP2 VF2/3/4 BE1/FG1 Rk1_3-Pkt BE2/FG2 Rk1_2-Pkt + 10 V / 10 V Fühler COM Rk2_3-Pkt Rk2_2-Pkt /TLP/CP M-Bus (TROVIS 5573-110x) M-Bus (TROVIS 5573-110x) Außensensor Solarkreispumpe Binäreingang Regelkreis Ferngeber Umwälzpumpe Raumsensor Speicherladepumpe RüF Rücklaufsensor Tauscherladepumpe Speichersensor...
  • Seite 6 Elektrischer Anschluss SF2/RF2 RüF2 RüF1 ZP/UP2 VF2/3/4 BE1/FG1 Rk1_3-Pkt BE2/FG2 + 10 V /10 V – Rk1_2-Pkt Fühler COM Rk2_3-Pkt Rk2_2-Pkt /TLP/CP M-Bus (TROVIS 5573-110x) M-Bus (TROVIS 5573-110x) Außensensor Solarkreispumpe Binäreingang Regelkreis Ferngeber Umwälzpumpe Raumsensor Speicherladepumpe RüF Rücklaufsensor Tauscherladepumpe Speichersensor Zirkulationspumpe Vorlaufsensor Bild 2: Elektrischer Anschluss ·...
  • Seite 7 Elektrischer Anschluss Für Rk1: Raumleitgerät Typ 5257-5x  1) TROVIS 5573-1 Für Rk2: Raumleitgerät Typ 5257-5x  1) TROVIS 5573-1 Typ 5244 nicht mehr lieferbar Bild 3: Anschluss eines Raumleitgeräts für Rk1 oder Rk2 Wasserströmungssensor TROVIS 5573-1 BN/BK WH = weiß GN = grün BN = braun BK = schwarz Bild 4: Anschluss eines Wasserströmungssensors...
  • Seite 8 Elektrischer Anschluss Tabelle 1: Zulässige Aderquerschnitte für die Klemmenanschlüsse Leitung Aderquerschnitt Eindrähtig 0,33 bis 2 mm² Mehrdrähtig 0,33 bis 2 mm² Abzuisolierende Aderlänge: 6 mm KA 5573-1...

  • Seite 9: Bedienelemente

    Bedienelemente 4 Bedienelemente Die Bedienelemente sind an der Frontseite des Heizungs- und Fernheizungsreglers angeord- net. Bedienknopf Drehen [q]: Anzeigen, Parameter und Funktionsblöcke aus wählen Drücken [Û]: eine vorgenommene Auswahl oder Einstellung be stätigen Drehschalter Mithilfe des Drehschalters werden die Betriebsart und die wesentlichen Para meter einzelner Regelkreise bestimmt.

  • Seite 10: Betrieb

    Betrieb 5 Betrieb 5.1 Betriebsart einstellen Tagbetrieb (Nennbetrieb): Unabhängig von der eingestellten Nutzungszeit und vom einge- stellten Sommerbetrieb werden ständig die für den Nennbetrieb eingestellten Sollwerte aus- geregelt. Symbol: Nachtbetrieb (Reduzierbetrieb): Unabhängig von den eingestellten Nutzungszeiten werden ständig die für den Reduzier betrieb relevanten Sollwerte ausgeregelt. Symbol: Regelbetrieb abgeschaltet: Unabhängig von den eingestellten Nutzungszeiten bleibt der Re- gelbetrieb der Heizkreise und der Trinkwassererwärmung ständig abgeschaltet.

  • Seite 11: Zeitprogramme

    Betrieb ¼ Regelkreis in Editiermodus bringen. Die Betriebsart wird invertiert dargestellt. q Betriebsart auswählen: Automatikbetrieb Tagbetrieb Nachtbetrieb Anlage abgeschaltet ¼ Betriebsart bestätigen. 5.2 Zeitprogramme Die Zeitprogramme sind im Automatikbetrieb wirksam. 5.2.1 Zeit/Datum einstellen Die aktuelle Uhrzeit und das aktuelle Datum sind unmittelbar nach der Inbetriebnahme und nach einem Netzausfall von mehr als 24 Stunden einzustellen.
  • Seite 12 Betrieb ¼ Uhrzeit in den Editiermodus bringen. Die Uhrzeit wird invertiert dargestellt. q Uhrzeit ändern. ¼ Uhrzeit übernehmen. q „Datum (TT.MM)“ auswählen [q]. ¼ Datum in Editiermodus bringen. Das Datum wird inver- tiert dargestellt. q Datum ändern (Tag.Monat). ¼ Datum übernehmen. q „Jahr“...

  • Seite 13: Nutzungszeiten Anpassen

    Betrieb q Automatische Sommer-Winterzeitumschaltung auswäh- len. ¼ Automatische Sommer-Winterzeitumschaltung in Editier- modus bringen. Die aktuelle Einstellung wird invertiert dargestellt: EIN = Sommer-Winterzeitumschaltung aktiv AUS = Sommer-Winterzeitumschaltung nicht aktiv q Automatische Sommer-Winterzeitumschaltung deaktivie- ren/aktivieren. ¼ Deaktivierung/Aktivierung übernehmen. Drehschalter auf die Schalterstellung „Betriebsebene“...
  • Seite 14 Betrieb Drehschalter auf die Schalterstellung „ Nutzungszeiten“ drehen. Der erste Regelkreis wird zusammen mit den aktuel- len Nutzungszeiten angezeigt. q Ggf. Nutzungszeiten eines anderen Regelkreises aus- wählen: – Heizkreis HK2 – Trinkwassererwärmung TWW – Zirkulationspumpe ZP Î Es stehen nur die Regelkreise zur Auswahl, die durch die gewählte Anlage geregelt werden können.

  • Seite 15: Sondernutzung Partyzeit Einstellen

    Betrieb ¼ Endzeit übernehmen. Die Startzeit des zweiten Nutzungszeitraums ist im Edi- tiermodus. Zum Einstellen des zweiten und dritten Nutzungszeitraums die grau hinterlegten Schritte wiederholen. Sollen keine wei- teren Nutzungszeiten für den gewählten Zeitraum/Tag ein- gestellt werden, wird das Menü durch zweimaliges Bestäti- gen der ange zeigten Startzeit beendet (2x Û).
  • Seite 16 Betrieb Drehschalter auf die Schalterstellung „ Sondernutzung“ drehen. Die Partyzeit des ersten Regelkreises ist ausgewählt. q Ggf. Partyzeit eines anderen Regelkreises auswählen: – Heizkreis HK2 – Trinkwassererwärmung TWW Î Es stehen nur die Regelkreise zur Auswahl, die durch die gewählte Anlage geregelt werden können. ¼...

  • Seite 17: Sondernutzung Feiertage Einstellen

    Betrieb 5.2.4 Sondernutzung Feiertage einstellen An Feiertagen gelten die für Sonntag eingestellten Nutzungszeiten. Es können bis zu 20 Feiertage eingegeben werden. Parameter Wertebereich Feiertage --:-- 01.01 bis 31.12 Drehschalter auf die Schalterstellung „ Sondernutzung“ drehen. Die Partyzeit des ersten Regelkreises ist ausgewählt. q „Feiertage“...

  • Seite 18: Sondernutzung Ferienzeiten Einstellen

    Betrieb Sind alle Feiertage eingestellt: q „Zurück“ auswählen. ¼ Feiertag-Einstellung beenden. Drehschalter auf die Schaltereinstellung „Betriebsebene“ zurückdrehen. Info Feiertage, die keinem festen Datum zugeordnet sind, sollten spätestens am Jahresende ge- löscht werden, damit sie nicht automatisch ins nächste Jahr übernommen werden. 5.2.5 Sondernutzung Ferienzeiten einstellen In den Ferienzeiten ist die Anlage dauerhaft im Reduzierbetrieb.
  • Seite 19 Betrieb q Ferien in Editiermodus bringen. Das Startdatum ist ausgewählt (invertierte Darstellung). q Startdatum einstellen. q Startdatum übernehmen. Das Enddatum ist ausgewählt. q Enddatum einstellen. q Enddatum übernehmen. Die Ferienübernahme „alle“ ist ausgewählt. q Sollen die Ferien nur für einen Regelkreis gelten, ge- wünschten Regelkreis auswählen: –...

  • Seite 20: Tag-/Nacht-Sollwerte Einstellen

    Betrieb Sind alle Ferien eingestellt: q „Zurück“ auswählen. ¼ Ferien-Einstellung beenden. Drehschalter auf die Schaltereinstellung „Betriebsebene“ zurückdrehen. Info Eingegebene Ferienzeiträume sollten spätestens am Jahresende gelöscht werden, damit sie nicht automatisch ins nächste Jahr übernommen werden. 5.3 Tag-/Nacht-Sollwerte einstellen Es lassen sich Tag- und Nacht-Sollwerte für die jeweiligen Regelkreise sowie Außentempera- tur-Abschaltwerte einstellen.
  • Seite 21 Betrieb Schalterstellung Parameter Wertebereich HK1 Raumtemperatur 20,0 °C 0.0 bis 40,0 °C HK2 Raumtemperatur 20,0 °C 0.0 bis 40,0 °C TWW Trinkwassert. 60,0 °C min. bis max. Trinkwassertemperatur HK1 AT Abschaltwert 22,0 °C 0.0 bis 50,0 °C HK2 AT Abschaltwert 22,0 °C 0.0 bis 50,0 °C Schalterstellung Parameter Wertebereich HK1 Raumtemperatur 15,0 °C 0.0 bis 40,0 °C...

  • Seite 22: Werkseinstellung Laden

    Betrieb q Sollwert auswählen. ¼ Sollwert in Editiermodus bringen. q Sollwert einstellen. ¼ Einstellung bestätigen. Das Einstellen weiterer Sollwerte erfolgt analog. Sind alle Sollwerte eingestellt: Drehschalter auf die Schaltereinstellung „Betriebsebene“ zurückdrehen. 5.4 Werkseinstellung laden Sämtliche mit Drehschalter festgelegten Parameter und die der Ebenen PA1 und PA2 können auf die Werkseinstellung (WE) zurückgesetzt werden.

  • Seite 23: Informationen Ablesen

    Betrieb 5.5 Informationen ablesen Das Display zeigt auf die Schalterstellung „Betriebsebene“ das Datum, die Uhrzeit und die aktuelle Isttemperatur an. Witterungsgeführte Regelung · Isttemperatur = Außentemperatur außentemperaturabhängige Ferienzeiten aktiv Abschaltung aktiv Festwertregelung · Isttemperatur = Vorlauftemperatur Weitere Informationen können durch Drehen des Dreh-/Druckknopfs abgefragt werden: KA 5573-1...
  • Seite 24 Betrieb q Betriebszustand Für die Heizkreise HK1 und HK2 gilt: aktuelle aktueller Betriebsart Stellwert Heiz- Ventil Umwälzpumpe kreis EIN/AUS Für die Trinkwassererwärmung TWW gilt: aktuelle Betriebsart Pumpe EIN/AUS Speicherladepumpe Zirkulationspumpe Solarkreispumpe Weitere Informationen vgl. Kap. 8.1. q Eingestellte Anlagenkennziffer Weitere Informationen vgl. Anhang A. ¼...
  • Seite 25 Betrieb q Nutzungszeiten (abhängig von der Anlagenkennziffer) – Heizkreis HK1 – Heizkreis HK2 – Trinkwassererwärmung TWW Tagbetrieb-Zeiten sind im Zeitgraph schwarz markiert. Nachtbetrieb- und Ausschaltzeiten sind im Zeitgraph grau markiert. ¼ Mess-, Soll- und Grenzwerte des abgbildeten Anlagen- teils werden angezeigt. Die Seite „TWW-Werte”...
  • Seite 26 Betrieb q Alarmliste Es werden die vier letzten Alarmmeldungen angezeigt. ¼ Alarmliste öffnen und weitere Alarmmeldungen anwäh- len (q). Im Lauftext werden weitere Informationen zu ei- nem Alarm angezeigt, inklusive Datum und Uhrzeit sei- nes Auftretens. q Ereignisliste Es werden die vier letzten Ereignisse angezeigt. ¼...
  • Seite 27 Betrieb Drehschalter auf die Schalterstellung „Einstellungen“ drehen. q Schlüsselzahl 1999 einstellen. ¼ Schlüsselzahl bestätigen. Drehschalter auf die Schalterstellung „Betriebsebene“ drehen. q „Informationen“ auswählen. Bei aktiviertem Zählerbus wird die zusätzliche Seite „Zähler” mit Anzeige des Verbindungsstatus und weite- ren Zählerdaten für die Zähler 1 bis 3 angezeigt, vgl. Anhang A.

  • Seite 28: Trend-Viewer Anpassen

    Betrieb 5.5.1 Trend-Viewer anpassen Standardmäßig werden die am Außensensor AF1 und Vorlaufsensor VF1 gemessenen Werte über die Zeit angezeigt. ¼ Trend-Viewer öffnen. Messwerte hinzufügen q Anzeige – – – – auswählen. ¼ Sensorauswahl in Editiermodus bringen. q Sensor auswählen. ¼ Auswahl bestätigen. Messwerte löschen: q Sensor, dessen Messwerte nicht mehr angezeigt werden sollen, auswählen.

  • Seite 29: Heizungsregler Im Handbetrieb Betreiben

    Betrieb Darstellung vergrößern/verkleinern q Funktion „Zoomen“ auswählen. ¼ Funktion „Zoomen“ öffnen. q Darstellung vergrößern/verkleinern. ¼ Darstellung bestätigen. Trend-Viewer schließen q „Zurück“ auswählen. ¼ Trend-Viewer schließen. 5.6 Heizungsregler im Handbetrieb betreiben Im Handbetrieb erfolgt die Einstellung aller Heizungsreglerausgänge. HINWEIS Anlagenschäden durch Frost bei Betriebsart Handbetrieb! In der Betriebsart Handbetrieb ist die Frostschutzfunktion deaktiviert.
  • Seite 30 Betrieb Stellwert/Schaltzustand manuell ändern: Drehschalter in die Schalterstellung „Handbetrieb“ drehen. Nacheinander werden die Ausgänge der konfigurierten An- lage angezeigt. q Ausgang auswählen: Stellwert Umwälzpumpe Speicherladepumpe Tauscherladepumpe Zirkulationspumpe Solarkreispumpe stetiges 0-bis-10-V-Signal AA1 0-bis-10-V-Ausgangssignal q Ausgang in Editiermodus bringen. q Stellwert/Schaltzustand ändern. q Stellwert/Schaltzustand übernehmen.

  • Seite 31: Fehlerliste

    Fehlerliste 6 Fehlerliste Err Sensorausfall Desinfektionstemperatur nicht erreich (vgl. Funktion Thermische Desinfektion in u EB 5573-1) Hinw. Desinfektion Desinfektionstemperatur nicht erreicht (vgl. Funktion Thermische Desinfektion in u EB 5573-1) Hinw. Max. Ladetemp maximale Ladetemperatur erreicht (vgl. Funktion Trinkwassererwärmung im Speicherladesystem in u EB 5573-1) Hinw. Temp.Überwachung Alarm Temperaturüberwachung (vgl.
  • Seite 32 KA 5573-1 SAMSON AKTIENGESELLSCHAFT Weismüllerstraße 3 · 60314 Frankfurt am Main Telefon: +49 69 4009-0 · Telefax: +49 69 4009-1507 E-Mail: samson@samsongroup.com · Internet: www.samsongroup.com...
