CPS 220/64/SV Montage- und Betriebsanleitung

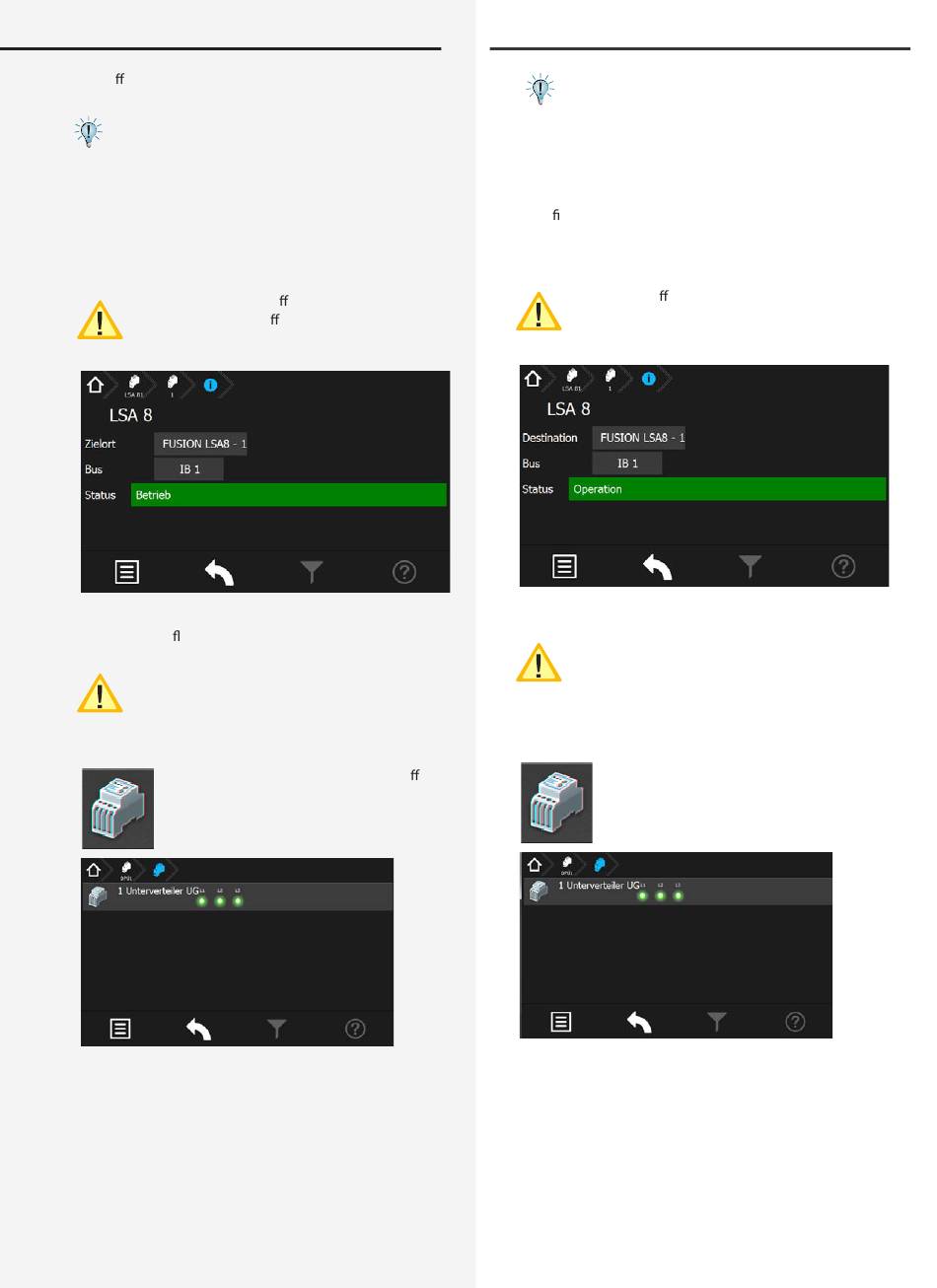

che ö net sich ein Untermenü, in dem der Zielort sowie
der angebundene Bus IB2 zu erkennen ist.
Die Zuordnung der Kanäle wird in der Stromkreis-
programmierung vorgenommen.
Auf die Kanäle einer LSA 8 können auch Hilfskontakte
einer Dreiphasenüberwachung aufgeschaltet werden, um
selektiv das Notlicht in Bereichen bei Netzausfall Unter-
verteiler (UV) einzuschalten. Damit das Steuerteil auch
einen Netzausfall UV meldet, muss die entsprechende
LSA8 mit Netzausfall UV-Meldung programmiert werden.
Diese Einstellung betri t alle Kanäle der LSA 8.
Sobald ein Kanal geö net ist, erscheint die Mel-
dung Netzausfall UV.
Die Menüober äche für LSA 3.1 ist nach gleichem
Schema aufgebaut und dementsprechend einzusehen.
Die LSA 3.1-Module können nur am Bus IB2
betrieben werden.
8.4.4.3.4. Menü DPÜ/B
Durch Betätigen des Symbols DPÜ/B ö net
sich der entsprechende Dialog.
Zur Überwachung der Netzspannung an den Untervertei-
lern der Allgemeinbeleuchtung werden die DPÜ/B-Modu-
le direkt in den Unterverteiler eingebaut. Die Abfrage der
Module erfolgt über den Bus IB2 oder IB3. Es können bis
zu 31 busfähige Dreiphasenüberwachungen angeschlos-
sen werden. Bei Ausfall einer Phase wird diese im Steuer-
teil angezeigt.
Sofern alle drei Phasen spannungsführend an den Eingän-
gen der DPÜ/B anliegen, leuchten alle drei LED's grün.
CPS 220/64/SV Mounting and Operating Instructions
The channel allocation has to be done in the
circuit programming.
The auxiliary contacts of a three-phase monitoring relay
can also be connected to the input channels of a LSA8, in
order to selectively switch on the emergency lighting in
speci c areas in case of a sub-DB failure. If it's needed that
the controller also reports a sub-DB failure, the LSA8 has
to be programmed with sub-DB failure message.
This setting a ects all LSA8 inputs. The sub-DB
failure message appears, as soon as one channel
is opened.
The menu for LSA 3.1 modules is laid out in the same
principle.
LSA 3.1 modules can only be connected to the
IB2 BUS line.
8.4.4.3.4. DPÜ/B menu
Activating the DPÜ/B icon opens the corres-
ponding dialogue window.
The DPÜ/B modules are directly installed into the sub-
distribution boards to monitor the supply voltage of the
general lighting. The modules are communicating by BUS
line IB2 or IB3. Up to 31 pieces can be connected to the
BUS. If a phase fails, this will be indicated at the controller.
All three LEDs glow green, if all three phases are available
at the DPÜ/B inputs.
