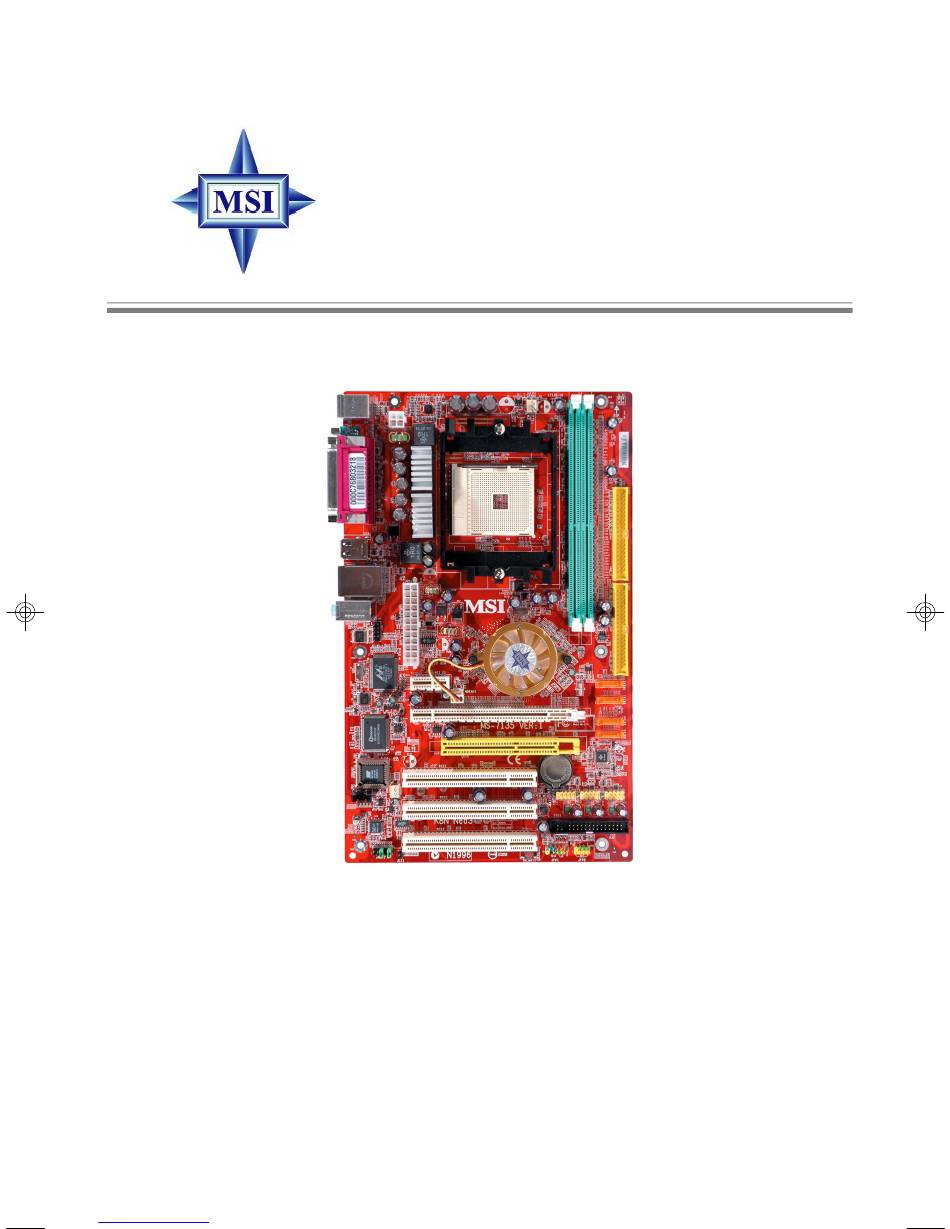

- Seite 1 K8N Neo3 Series MS-7135 (v1.X) ATX Mainboard English/ French/ German Version G52-M7135X3 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 2: Fcc-B Radio Frequency Interference Statement
Manual Rev: 1.1 Release Date: Feb. 2005 FCC-B Radio Frequency Interference Statement This equipment has been tested and found to comply with the limits for a class B digital device, pursuant to part 15 of the FCC rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. -
Seite 3: Copyright Notice
If a problem arises with your system and no solution can be obtained from the user’s manual, please contact your place of purchase or local distributor. Alternatively, please try the following help resources for further guidance. Visit the MSI website for FAQ, technical guide, BIOS updates, driver updates, and other information: http://www.msi.com.tw/program/service/faq/ faq/esc_faq_list.php... -
Seite 4: Safety Instructions
Safety Instructions Always read the safety instructions carefully. Keep this User’s Manual for future reference. Keep this equipment away from humidity. Lay this equipment on a reliable flat surface before setting it up. The openings on the enclosure are for air convection hence protects the equip- ment from overheating. -
Seite 5: Inhaltsverzeichnis
CONTENTS FCC-B Radio Frequency Interference Statement ............ii Copyright Notice ....................... iii Trademarks ........................iii Revision History ....................... iii Technical Support ......................iii Safety Instructions ......................iv English ........................E-1 Français ........................F-1 Deutsch ........................G-1 Downloaded from www.Manualslib.com manuals search engine... - Seite 6 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 7: English
Quick User’s Guide K8N Neo3 Series (MS-7135 v1.X) ATX Mainboard English Downloaded from www.Manualslib.com manuals search engine... - Seite 8 MS-7135 ATX Mainboard Downloaded from www.Manualslib.com manuals search engine...
- Seite 9 K8 Athlon 64 processor, the K8N Neo3 mainboard delivers a high performance and professional desktop platform solution. MSI Reminds You... Please note that the companion MSI Driver/Utility CD supports this mainboard with Windows 2000/XP system drivers ONLY. Downloaded from www.Manualslib.com...
-
Seite 10: Mainboard Specifications
MS-7135 ATX Mainboard Mainboard Specifications † Supports Socket-754 for AMD K8 Athlon 64 processor † Supports up to 3700 Athlon 64 processor or higher (For the latest information about CPU, please visit http://www.msi.com.tw/pro- gram/products/mainboard/mbd/pro_mbd_cpu_support.php) Chipset † nVIDIA ® nForce4-4X - HyperTransport link to the AMD Athlon 64 CPU... - Seite 11 Quick User’s Guide To create the combination installation CD, please refer to the following website: http://www.microsoft.com/windows2000/downloads/servicepacks/ sp4/HFdeploy.htm USB Interface † 10 USB ports - Controlled by nForce4-4X chipset - 4 ports in the rear I/O, 6 ports via the external bracket NV RAID (Software) †...
-
Seite 12: Quick Components Guide
MS-7135 ATX Mainboard Quick Components Guide CPU, p.E-7 JPW1, p.E-11 DDR DIMMs, p.E-10 CFAN1, p.E-15 Back Panel Top: Mouse C FAN1 Bottom: Keyboard I/O, p.E-13 JPW 1 Top: Parallel Port Bottom: C OM Port IDE1/2, p.E-15 U SB Ports T: LAN Jack JW R 1 B: U SB Ports Line-In... -
Seite 13: Central Processing Unit (Cpu)
Quick User’s Guide Central Processing Unit: CPU CPU Installation Procedures for Socket 754 1. Please turn off the power and unplug the power cord before O pen Lever installing the CPU. Sl i di ng 90 degree Pl at e 2. - Seite 14 MSI Reminds You... Mainboard photos shown in this section are for demonstration of the cooler installation for Socket 754 CPUs only. The appearance of your mainboard may vary depending on the model you purchase.
- Seite 15 9. Attach the CPU Fan cable to the CPU fan connector on the mainboard. MSI Reminds You... While disconnecting the Safety Hook from the fixed bolt, it is neces- sary to keep an eye on your fingers, because once the Safety Hook is disconnected from the fixed bolt, the fixed lever will spring back instantly.
- Seite 16 Single/Double Side 64MB~1GB Maximum System Memory Supported 64MB~2GB MSI Reminds You... 1. Make sure that you install memory modules of the same type and density on DDR DIMMs. 2. For systems using double-sided DDR400 modules in single-chan- nel mode, the maximum DRAM speed is DDR333.
-
Seite 17: Power Supply
JPW1 Pin Definition SIGNAL JPW1 MSI Reminds You... 1. These two connectors connect to the ATX power supply and have to work together to ensure stable operation of the mainboard. 2. Power supply of 350 watts (and above) is highly recommended for system stability. - Seite 18 Figure 2: Figure 3: Unplug the JWR1 power connector Unplug the JPW 1 power connector MSI Reminds You... Mainboard photos shown in this section are for demonstration only. The appearance of your mainboard may vary depending on the model you purchase.
-
Seite 19: Back Panel
Quick User’s Guide Back Panel L-In Parallel M ou se L-Out Keyboard Serial Port USB Ports M ouse/Keyboard Connector RJ-45 LAN Jack Pin5 Mouse/KBD Clock Pin6 NC Pin4 VCC Pin3 GND Gigabit LAN (Optional) Pin1 Pin2 NC Mouse/KBD SIGNAL DESCRIPTION DATA Differential Pair 0+ Differential Pair 0-... - Seite 20 Serial ATA cable Take out the dust cover and connect to the hard disk devices Connect to SATA1/2/3/4 MSI Reminds You... Please do not fold the Serial ATA cable into 90-degree angle. Otherwise, data loss may occur during transmission. E-14 Downloaded from www.Manualslib.com...
- Seite 21 +12V CFAN1 SFAN1 NBFAN1 MSI Reminds You... 1. Always consult the vendors for proper CPU cooling fan. 2. CFAN1 supports Smart Fan control. You can install Core Center utility that will automatically control the CPU fan speed according to the actual CPU temperature. Alternatively, you may set up the smart fan control functions in the BIOS setup utility.
- Seite 22 HP_ON AUD_MIC_BIAS AUD_FPOUT_R MSI Reminds You... If you don’t want to connect to the front audio header, pins 5 & 6, 9 & 10 have to be jumpered in order to have signal output directed to the rear audio ports. Otherwise, the Line-Out connector on the back panel will not function.
- Seite 23 USB1+ Connect to JUSB1, JUSB2, or USB 2.0 Bracket JUSB3 (Optional) MSI Reminds You... Note that the pins of VCC and GND must be connected correctly to avoid possible damage. Jumpers/Buttons Clear CMOS Button: SW_BAT1 CMOS stands for Complementary Metal-Oxide Semiconductor and is more spe- cifically referred to as CMOS RAM.
-
Seite 24: Pci (Peripheral Component Interconnect) Slots
MS-7135 ATX Mainboard Slots The motherboard provides one PCI Express x1 slot, one PCI Express x16 slot, three 32-bit PCI slots, and one AGR slot. PCI (Peripheral Component Interconnect) Express Slots The PCI Express slots support high-bandwidth, low pin count, and serial interconnect technology. - Seite 25 VGA BIOS VGA Driver MB Driver (from NVOM011 CD) MSI Reminds You... The VGA BIOS and driver versions need to be identical to the ver- sions in the compatibility list in order to have the AGR function work properly. E-19 Downloaded from www.Manualslib.com...
- Seite 26 6.14.10.6681 MS-8863 GeForce 4 MX 460 64MB/SDRAM 4.17.00.30.06 Pass 6.14.10.6681 MS-8907 GeForce FX 5200 64MB/DDR SDRAM 4.34.20.22.00 Pass 6.14.10.6681 10 MSI MS-8911 GeForce FX 5200 128MB/DDR SDRAM 4.34.20.15.00 Pass 6.14.10.6681 11 MSI MS-8919 GeForce FX 5200 128MB/DDR SDRAM 4.34.20.23.08 Pass 6.14.10.6681...
- Seite 27 Quick User’s Guide VGA CARD MS-7135 Model name VGA Chip VGA Memory VGA BIOS Vender SPEED Result Driver Ver. 51 MSI MS-8888 GeForce 4 MX 440 64MB/DDR SDRAM 4.18.20.03.00 Pass 6.6.8.1 52 MSI MS-8889 GeForce 4 Ti 4200 128MB/DDR SDRAM 4.28.20.05.02 Pass 6.6.8.1...
-
Seite 28: Bios Setup
Load Optimized defaults <F10> Save all the CMOS changes and exit MSI Reminds You... The items under each BIOS category described in this section are under continuous update for better system performance. Therefore, the description may be slightly different from the latest BIOS and should be held for reference only. -
Seite 29: The Main Menu
Quick User’s Guide The Main Menu Standard CMOS Features Use this menu for basic system configurations, such as time, date etc. Advanced BIOS Features Use this menu to setup the items of special enhanced features. Advanced Chipset Features Use this menu to change the values in the chipset registers and optimize your system’s performance. - Seite 30 Dynamic Overclocking Dynamic Overclocking Technology is the automatic overclocking function, included in ’s newly developed CoreCell the MSI Technology. It is designed to detect the load balance of CPU while running programs, and to adjust the best CPU frequency automatically. W hen the motherboard detects CPU is running programs, it will speed up CPU automatically to make the program run smoothly and faster.
- Seite 31 5th level of overclocking, increasing the CPU frequency by 9%. [Commander] 6th level of overclocking, increasing the CPU frequency by 11%. MSI Reminds You... 1. Even though the Dynamic Overclocking Technology is more stable than manual overclocking, basically, it is still risky. We suggest that users should make sure that the CPU can afford to overclocking regularly first.
- Seite 32 This feature is especially designed for AMD Athlon processor, which provides a CPU temperature detecting function to prevent your CPU’s from overheating due to heavy workload. Setting options: [Disabled], [Enabled]. MSI Reminds You... To ensure the stability of Cool'n'Quiet function, it is always recom- mended to have the memories plugged in DIMM1.
-
Seite 33: Français
Manuel d’Utilisation K8N Neo3 Series (MS-7135 v1.X) Carte Mère ATX Français Downloaded from www.Manualslib.com manuals search engine... - Seite 34 Carte Mère ATX MS-7135 Downloaded from www.Manualslib.com manuals search engine...
- Seite 35 K8 Athlon 64 et offre un système hautment perf ormant tant pour les partic uliers que pour les professionnels. MSI Vous Rappelle... Le CD d’installation MSI Driver/Utility ne supporte que les cartes mère fonctionnant avec Windows 2000/XP. Downloaded from www.Manualslib.com...
- Seite 36 † Supporte un maximum de mémoire de 2GB non ECC † Supporte 2.5v DDR SDRAM DIMM (Pour une mise à jour sur les dernières informations relatives aux modules de mémoire, veuillez visiter : http://www.msi.com.tw/program/products/mainboard/ mbd/pro_mbd_trp_list.php) Slots † Un PCI Express x16 slot (PCI Express Bus compatible avec les spec. v1.0a) †...
- Seite 37 Manuel d’Utilisation Pour créer ce CD, veuillez vous reporter à cette adresse : http://www.microsoft.com/windows2000/downloads/servicepacks/ sp4/HFdeploy.htm Interface USB † 10 ports USB - Controllé par le chipset nForce4-4X - 4 ports à l’arrière, 6 ports via bracket externe NV RAID (Logiciel) †...
-
Seite 38: Guide Des Composants
Carte Mère ATX MS-7135 Guide des Composants CPU, p.F-7 JPW1, p.F-11 DDR DIMMs, p.F-10 CFAN1, p.F-15 Back Panel Top: Mouse C FAN1 Bottom: Keyboard I/O, p.F-13 JPW 1 Top: Parallel Port Bottom: C OM Port IDE1/2, p.F-15 U SB Ports T: LAN Jack JW R 1 B: U SB Ports... - Seite 39 Manuel d’Utilisation Central Processing Unit: CPU Procédures d’installation du CPU pour Socket 754 1. Veuillez éteindre et débrancher votr e PC avant l’installation du O pen Lever CPU. Sl i di ng 90 degree Pl at e 2. Tirez le levier vers le haut. Assurez-vous que celui-ci est bien en position ouverte maximum (angle de 90°).
- Seite 40 Installation du CPU AMD Athlon64 Quand vous installez votre CPU, assurez-vous que le CPU possède un système de refroidissement pour prévenir les surchauffes. MSI Vous Rappelle... Les images ci-dessous servent de démonstration pour l’installation de votre ventilateur pour Socket 754 CPUs uniquement. L’apparence de votre carte mère peut varier selon les modèles.
- Seite 41 9.Connectez le câble d’alimentation sur le connecteur de la carte mère prévu à cet effet MSI Vous Rapelle... Lorsque vous déconnectez le crochet, il est nécessaire de garder un oeil sur vos doigts car une fois le crochet déconnecté, celui-ci reprend sa position initial du à...
- Seite 42 64MB~1GB Système de mémoire maximum supportée 64MB~2GB MSI Vous Rappelle... 1. Assurez-vus que vous installez des modules de mémoire de même type et de même densité sur les DDR DIMMs. 2. Pour des systèmes utilisant des modules DDR400 Double Face en mode seul canal, la vitesse maximum de la DRAM est DDR333.
- Seite 43 Ce connecteur d’alimentation 12V permet l’alimentation du CPU. JPW1 Pin Definition SIGNAL JPW1 MSI Vous Rappelle... 1. Ce deux connecteurs ATX doivent fonctionner ensemble pour as- surer la stabilité de la carte mère. 2. Une alimentation de 350Watt (et plus) est fortement recommandé...
- Seite 44 Unplug the AC power cable Figure 2: Figure 3: Unplug the JWR1 power connector Unplug the JPW 1 power connector MSI Vous Rappelle... Les images ci-dessous servent de démonstration uniquement. L’apparence de votre carte mère peut varier selon les modèles. F-12 Downloaded from www.Manualslib.com...
- Seite 45 Manuel d’Utilisation Panneau Arričre L-In Parallèle Souris L-Out Clavier Port de série Ports USB Souris/Clavier RJ-45 LAN Pin5 Mouse/KBD Clock Pin6 NC Pin4 VCC Pin3 GND Gigabit LAN (Optionnel) Pin1 Pin2 NC Mouse/KBD SIGNAL DESCRIPTION DATA Differential Pair 0+ Differential Pair 0- Port de série Differential Pair 1+ SIGNAL...
- Seite 46 à un disque dur. Serial ATA cable Retirer le bouchon avant la connection Connect to SATA1/2/3/4 MSI Vous Rappelle... Ne pas tordre les câble serial ata avec un angle de 90° cela pourraît gêner la transmission des données F-14 Downloaded from www.Manualslib.com...
- Seite 47 +12V +12V CFAN1 SFAN1 NBFAN1 MSI Vous Rappelle... 1. Toujours consulter votre revendeur au sujet du radiateur + ventilateur. 2. Vous pouvez installer l’utilitaire PC Alert pour contrôler la température du CPU et la vitesse de rotation du ventilateur. ®...
- Seite 48 HP_ON AUD_MIC_BIAS AUD_FPOUT_R MSI Vous Rappelle... Si vous ne voulez pas connecter le front audio header, les broches 5 & 6, 9 & 10 doit être recouv ertes av ec un cavalierpour que le signal de sortie soit redirigé sur les ports audio de l’arrière.
- Seite 49 USB1+ Connect to JUSB1, JUSB2, or USB 2.0 Bracket JUSB3 (Optionnel) MSI Vous Rappelle... A Noter que les broches VCC et GND doivent être correctement connecter. afin d’éviter tout endommagement. Cavaliers Cavalier Clear CMOS : SW_BAT1 Le CMOS ressemble plus à une RAM étant donné qu’il est équipé d’un semi conducteur.
- Seite 50 Carte Mère ATX MS-7135 Slots La carte mère procure un slot PCI Express x1, un slot PCI Express x16, trois slots PCI 32-bit, et un slot AGR. Slots PCI (Peripheral Component Interconnect) Express Les slots PCI Express possèdent une large bande passante, supportent les plateformes desktop AMD haute performances utilisant le processeur AMD ainsi que les avantages de cette plateforme.
- Seite 51 22”CRT VGA BIOS VGA Driver MB Driver (from NVOM011 CD) MSI Vous Rappelle... Les versions des BIOS et des pilotes doivent être identiques aux versions de la liste de compatibilité pour que la fonction AGR marche correctement. F-19 Downloaded from www.Manualslib.com...
- Seite 52 6.14.10.6681 MS-8863 GeForce 4 MX 460 64MB/SDRAM 4.17.00.30.06 Pass 6.14.10.6681 MS-8907 GeForce FX 5200 64MB/DDR SDRAM 4.34.20.22.00 Pass 6.14.10.6681 10 MSI MS-8911 GeForce FX 5200 128MB/DDR SDRAM 4.34.20.15.00 Pass 6.14.10.6681 11 MSI MS-8919 GeForce FX 5200 128MB/DDR SDRAM 4.34.20.23.08 Pass 6.14.10.6681...
- Seite 53 Manuel d’Utilisation VGA CARD MS-7135 Model name VGA Chip VGA Memory VGA BIOS Vender SPEED Result Driver Ver. 51 MSI MS-8888 GeForce 4 MX 440 64MB/DDR SDRAM 4.18.20.03.00 Pass 6.6.8.1 52 MSI MS-8889 GeForce 4 Ti 4200 128MB/DDR SDRAM 4.28.20.05.02 Pass 6.6.8.1...
- Seite 54 Load Optimized defaults <F10> Save all the CMOS changes and exit MSI Vous Rappelle... Les éléments présant de le BIOS font l’objet d’une mise à jour régulière afin d’améliorer es performances de votre système. Cependant, la description peut légèrement être différente par rapport à la version de BIOS présente sur votre machine.
-
Seite 55: Menu Principal
Manuel d’Utilisation Menu Principal Standard CMOS Features Cette fonction permet le paramétrage des éléments standards du BIOS. Advanced BIOS Features Cette fonction permet de paramétrer des éléments avancés du Bios. Advanced Chipset Features Cette option vous permet de paramétrer les éléments relatifs au registre du chipset, permettant ainsi d’optimiser les performances de votre système. - Seite 56 Le DOT (Dynamic Overclocking Technology) est une fonction overclocking automatique . Déstiné à détecter inclut dans la nouvelle technologie CoreCell développée par MSI la charge de travail du CPU lors de l’utilisation de programmes, le DOT permet d’augmenter la fréquence du CPU automatiquement afin que le programme soit utilisé...
- Seite 57 5ème niveau d’overclocking, augmentant la fréquence CPU de [Commander] 6ème niveau d’overclocking, augmentant la fréquence CPU de MSI Reminds You... 1. Even though the Dynamic Overclocking Technology is more stable than manual overclocking, basically, it is still risky. We suggest that users should make sure that the CPU can afford to overclocking regularly first.
- Seite 58 CPU permettant ainsi d’éviter la surchauffe. Les options: [Disabled], [Auto]. MSI Vous Rappelle... Afin d’assurer la stabilité de la fonction Cool'n'Quiet, il est recommandé de mettre de la mémoire sur le DIMM1.
-
Seite 59: Deutsch
Kurzanleitung K8N Neo3 Series (MS-7135 V1.X) ATX Mainboard Deutsch Downloaded from www.Manualslib.com manuals search engine... - Seite 60 MS-7135 ATX Mainboard Downloaded from www.Manualslib.com manuals search engine...
- Seite 61 Athlon 64 Prozessor aufzunehmen, stellt das Mainboard K8N Neo3 die ideale Lösung zum Aufbau eines professionellen Hochleistungsdesktopsystems dar. MSI weist darauf hin... Beachten Sie bitte, dass die mitgelieferte MSI Treiber/Utility CD dieses Mainboard NUR mit Systemtreibern für Windows 2000/ XP unterstützt. Downloaded from www.Manualslib.com...
-
Seite 62: Mainboard Spezifikationen
† Drei 32-bit Master 3,3V/5V PCI- Bus Slots † Ein AGR (Advance Graphics Riser) Slot für kompatible AGP Grafikkarten (Um den letzten Stand bezüglich kompatibler AGP Grafikkarten zu erhalten, bes uc hen Sie bitte http://www.msi.c om.tw/program/products/mainboard/ mbd_index.php) Onboard IDE † Zwei im nVIDIA ®... - Seite 63 Kurzanleitung Entnehmen Sie bitte folgender Website, wie Sie eine kombinierte Installations- CD erstellen: h t t p : / / w w w . m i c r o s o f t . c o m / w i n d o w s 2 0 0 0 / d o w n l o a d s / servicepacks/sp4/HFdeploy.htm USB Schnittstellen †...
-
Seite 64: Schnellübersicht Komponenten
MS-7135 ATX Mainboard Schnellübersicht Komponenten CPU, S.G-7 JPW1, S.G-11 DDR DIMMs, S.G-10 CFAN1, S.G-15 H i n t e r e s Oben : M aus C FAN1 Unten: Tastatur Anschlusspaneel S.G-13 JPW 1 O ben: Parallele Schnittstelle U nten: C OM Port IDE1/2, S.G-15... -
Seite 65: Vorgehensweise Beim Cpu Einbau Sockel 754
Kurzanleitung Hauptprozessor: CPU Vorgehensweise beim CPU Einbau Sockel 754 1. Bitte Schalten Sie das System aus und ziehen Sie den Netzstecker, Hebel öffnen bevor Sie die CPU einbauen. 2. Ziehen Sie den Hebel leicht seitlich weg vom Sockel, heben Sie ihn danach bis zu einem W inkel von ca. - Seite 66 Sie sich bitte mit Ihrem Händler in Verbindung, um einen solchen zu erwerben und zu installieren, bevor Sie Ihren Computer anschalten. MSI weist darauf hin... Die Fotos des Mainboard in diesem Abschnitt dienen lediglich zur allgemeinen Darstellung des Kühlereinbaus beim Sockel 754. Je nach erworbenem Typ kann Ihr Mainboard abweichen.
- Seite 67 Kurzanleitung 5. Setzen Sie das Kühlerset auf den Rückhaltemechanismus. Haken Sie zuerst ein Ende des Haltebügels ein, dann drücken Sie das andere Ende des Bügels herunter, um das Kühlerset auf dem Rückhaltemechanismus zu befestigen. 6. Machen Sie den Sicherungshebel, den Sicherungs haken und den 7.
-
Seite 68: Speichermodulzusammensetzung
DIMM 2 Einseitig/Doppelseitig 64MB~1GB Maximaler Systemspeicherausbau 64MB~2GB MSI weist darauf hin... 1.Stellen Sie sicher, dass Sie als DDR DIMMs Speichermodule gleichen Typs und gleicher Größe einsetzen. 2.Bei Systemen mit doppelseitigen DDR400 Modulen im Einkanalbetrieb beträgt die maximale DRAM Geschwindigkeit DDR333. -
Seite 69: Stromversorgung
Kurzanleitung Stromversorgung Das Mainboard unterstützt zur Stromversorgung ATX Netzteile. Bevor Sie den Netzteils tecker einstec ken, stellen Sie stets s ic her, das s alle Komponenten ordnungsgemäß eingebaut sind, um Schäden auszuschließen. ATX 24-Pin Power Connector: JWR1 Pin 12 Hier können Sie ein ATX 24-Pin Netzteil anschließen. Wenn Sie die Verbindung herstellen, stellen Sie sicher, dass der Stecker in der korrekten Ausrichtung eingesteckt wird und die Pins ausgerichtet sind. - Seite 70 JPWR2 MSI weist darauf hin... D ie M a in b o a r d f o t o s in d ie s e m A b s c h n it t d ie n e n n u r d e r Verans chaulichung.
-
Seite 71: Hinteres Anschlusspaneel
Kurzanleitung Hinteres Anschlusspaneel L-In Parallele Schnittstelle M aus L-Out Tastatur Serielle USB Ports Schnittstelle Maus-/Tastaturanschluss RJ-45 LAN Buchse Pin5 Mouse/KBD Clock Pin6 NC Pin4 VCC Pin3 GND Gigabit LAN (Optional) Pin1 Pin2 NC Mouse/KBD SIGNAL DESCRIPTION DATA Differential Pair 0+ Differential Pair 0- Serielle Schnittstelle Differential Pair 1+... -
Seite 72: Anschlüsse
Staubschutzkappe ab und stellen Sie die Verbindung mit den Festplatten her Verbindung zu SATA1/2/3/4 MSI weist darauf hin... Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad, da dies zu Datenverlusten während der Datenübertragung führt. G-14 Downloaded from www.Manualslib.com... - Seite 73 +12V CFAN1 SFAN1 NBFAN1 MSI weist darauf hin... 1. Fragen Sie stets Ihren Händler nach einem geeigneten Lüfter. 2. CFAN1 unterstützt die Smart Lüfterkontrolle. Sie können das Utility Core Center installieren, dass den CPU Lüfter automatisch in Abhängigkeit von der tatsächlichen CPU Temperatur steuert.
-
Seite 74: Frontpaneel Anschlüsse: Jfp1, Jfp2
AUD_FPOUT_L HP_ON AUD_MIC_BIAS AUD_FPOUT_R MSI weist darauf hin... Wenn Sie die vorderen Audioanschlüsse nicht verwenden, müssen die Pins 5 & 6 und 9 & 10 mit sog. „Jumpern” gebrückt werden, um die Signalausgabe auf die hinteren Audioanschlüsse umzuleiten. Andernfalls ist der Line -... - Seite 75 USB1+ Verbindung zu JUSB1, JUSB2, oder USB 2.0 Slotblech JUSB3 (Optional) MSI weist darauf hin... Bitte beachten Sie, dass Sie die mit VCC (Stromführende Leitung) und GND (Erdleitung) bezeichneten Pins korrekt verbinden müssen, ansonsten kann es zu Schäden kommen Steckbrücken/Schalter Taster zur CMOS Löschung : SW_BAT1...
- Seite 76 MS-7135 ATX Mainboard Sockel Das Mainboard stellt einen PCI Express x1, einen PCI Express x16, drei 32-bit PCI Sockel und einen AGR Slot zur Verfügung. PCI (Peripheral Component Interconnect) Express Sockel Die PCI Express Slots verwenden eine serielle Anschlusstechnologie, die sich durch eine hohe Bandbreite und eine niedrige Anzahl an Pins auszeichnet.
- Seite 77 22”CRT VGA BIOS VGA Driver MB Driver (from NVOM011 CD) MSI weist darauf hin... Die Version des BIOS und des Treibers müssen mit den in der Liste angegebenen identisch sein, um eine ordnungsgemäße Funktion des AGR zu ermöglichen. G-19 Downloaded from www.Manualslib.com...
- Seite 78 MS-8863 GeForce 4 MX 460 64MB/SDRAM 4.17.00.30.06 Best. 6.14.10.6681 MS-8907 GeForce FX 5200 64MB/DDR SDRAM 4.34.20.22.00 Best. 6.14.10.6681 10 MSI MS-8911 GeForce FX 5200 128M B/DDR SDRAM 4.34.20.15.00 Best. 6.14.10.6681 11 MSI MS-8919 GeForce FX 5200 128M B/DDR SDRAM 4.34.20.23.08 Best.
- Seite 79 Kurzanleitung MS-7135 Hersteller Model Name VGA Chip VGA Memory VGA BIOS Geschw. Ergebn. Treiber Ver. MS-8888 GeForce 4 MX 440 64MB/DDR SDRAM 4.18.20.03.00 Best. 6.6.8.1 MS-8889 GeForce 4 Ti 4200 128M B/DDR SDRAM 4.28.20.05.02 Best. 6.6.8.1 MS-8890 GeForce 4 MX 440 64MB/DDR SDRAM 4.18.20.07.23 Best.
-
Seite 80: Steuertasten
MS-7135 ATX Mainboard BIOS Setup Nach dem Einschalten beginnt der Computer den POST (Power On Self Test - Selbstüberprüfung nach Anschalten). Sobald die Meldung unten erscheint, drücken Sie die Taste <Entf>(<Del>) um das Setup aufzurufen. Press DEL to enter SET UP W enn die Nachricht verschwindet, bevor Sie reagieren und Sie möchten immer noch ins Setup, starten Sie das System neu, indem Sie es erst AUS- und danach wieder ANSCHALTEN, oder die “RESET”-Taste am Gehäuse betätigen. - Seite 81 Kurzanleitung The Main Menu Standard CMOS Features In diesem Menü können Sie die Basiskonfiguration Ihres Systems anpassen, so z.B. die Uhrzeit, das Datum usw. Advanced BIOS Features Verwenden Sie diesen Menüpunkt, um spezifische weitergehende Einstellungen an Ihrem System vorzunehmen. Advanced Chipset Features Verwenden Sie dieses Menü, um die Werte in den Chipsatzregistern zu ändern und die Leistungsfähigkeit Ihres Systems zu optimieren.
- Seite 82 Dynamic Overclocking Dynamic Overclocking Technology (D.O.T) ist die automatische Übertaktungsfunktion, ’s neu entwickelter CoreCell die in MSI Technologie enthalten ist. Sie dient zur Feststellung des Auslastungsgrades der CPU, während diese Programme abarbeitet, und passt die CPU-Frequenz automatisch an. Stellt das Motherboard fest, dass die CPU Programme ausführt, beschleunigt es automatisch die CPU und erlaubt so eine...
- Seite 83 [General] [Commander] Sechste Übertaktungsstufe, Steigerung der CPU Frequenz um 11%. MSI weist darauf hin... 1. O bgleich Dy namic O vercloc k ing Tec hnology s tabiler is t, als manuelles Übertakten, ist es dennoch grundsätzlich riskant. Es ist empfehlenswert z uerst sic her z u stellen, dass Ihre CPU eine regelmäßige Übertaktung verträgt.
- Seite 84 Erfassung der CPU Temperatur bereit, um Ihre CPU vor Überhitzung durch hohe Last zu bewahren. Mögliche Einstellungen: [Disabled] (ausgeschaltet), [Auto]. MSI weist darauf hin... Um einen stabilen Betrien der Cool'n'Quiet Funktion sicher zu stellen, ist es immer angeraten, die Speicherbank DMM1 zu bestücken.
