3.1.2 Notwendige Freiräume im Kunststoff- und Stahlgehäuse
Die Maßangaben für die Innenabstände sind inklusive aller Erweiterungkarten.

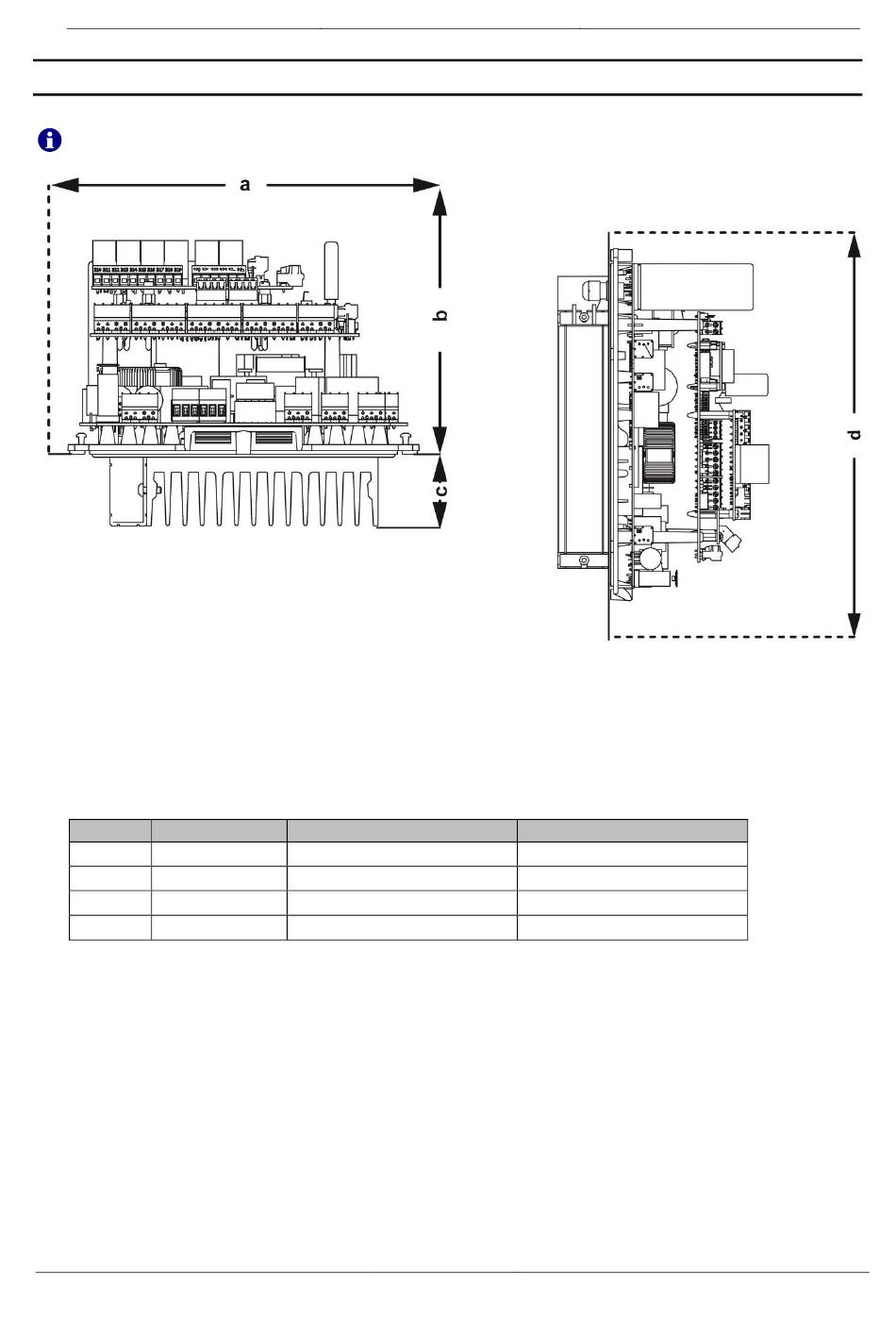

Abbildung 2: Ansicht unten
Tabelle 1: Mindestabstände zu Gehäusewänden
Pos. Stahlgehäuse
a 208,4 mm
b 149,2 mm
c 40,05 mm
d 275,4 mm
FEIG ELECTRONIC GmbH
Montageanleitung
Kunststoffgehäuse
199,0 mm
144,5 mm
40,05 mm
266,0 mm
Seite 17 von 104
Abbildung 3: Seitenansicht
Beschreibung
Breite
Tiefe ohne Kühlkörper
Tiefe Kühlkörper
Höhe
