Betriebsanleitung
Berührungsloser Sicherheitsschalter CES-AR-C01-...
9.8. Anschluss eines einzelnen AR-Geräts
Bei Verwendung eines einzelnen AR-Geräts schließen Sie das Gerät an, wie in Bild 3 gezeigt. Meldeausgänge können auf
eine Steuerung geführt werden.
Über den Eingang RST kann der Schalter zurückgesetzt werden. Dabei wird für mindestens 3 Sekunden eine Spannung von
24 V an den Eingang RST gelegt. Wird der Eingang RST nicht verwendet, muss er auf 0 V gelegt werden.
WARNUNG
Im Fehlerfall, Verlust der Sicherheitsfunktion durch falschen Anschluss.
Ì
Zur Gewährleistung der Sicherheit müssen immer beide Sicherheitsausgänge (OA und OB) ausge-
wertet werden.
Wichtig!
Das Beispiel zeigt nur einen Ausschnitt, der für den Anschluss des CES-Systems relevant ist. Das dar-
gestellte Beispiel stellt keine vollständige Systemplanung dar. Der Anwender trägt die Verantwortung
für die sichere Einbindung in das Gesamtsystem. Detaillierte Anwendungsbeispiele finden Sie unter
www.euchner.de. Geben Sie dazu einfach die Bestellnummer Ihres Schalters in die Suche ein. Unter
Downloads finden Sie alle verfügbaren Anschlussbeispiele für das Gerät.
24 V DC
-F1
-B1
GND

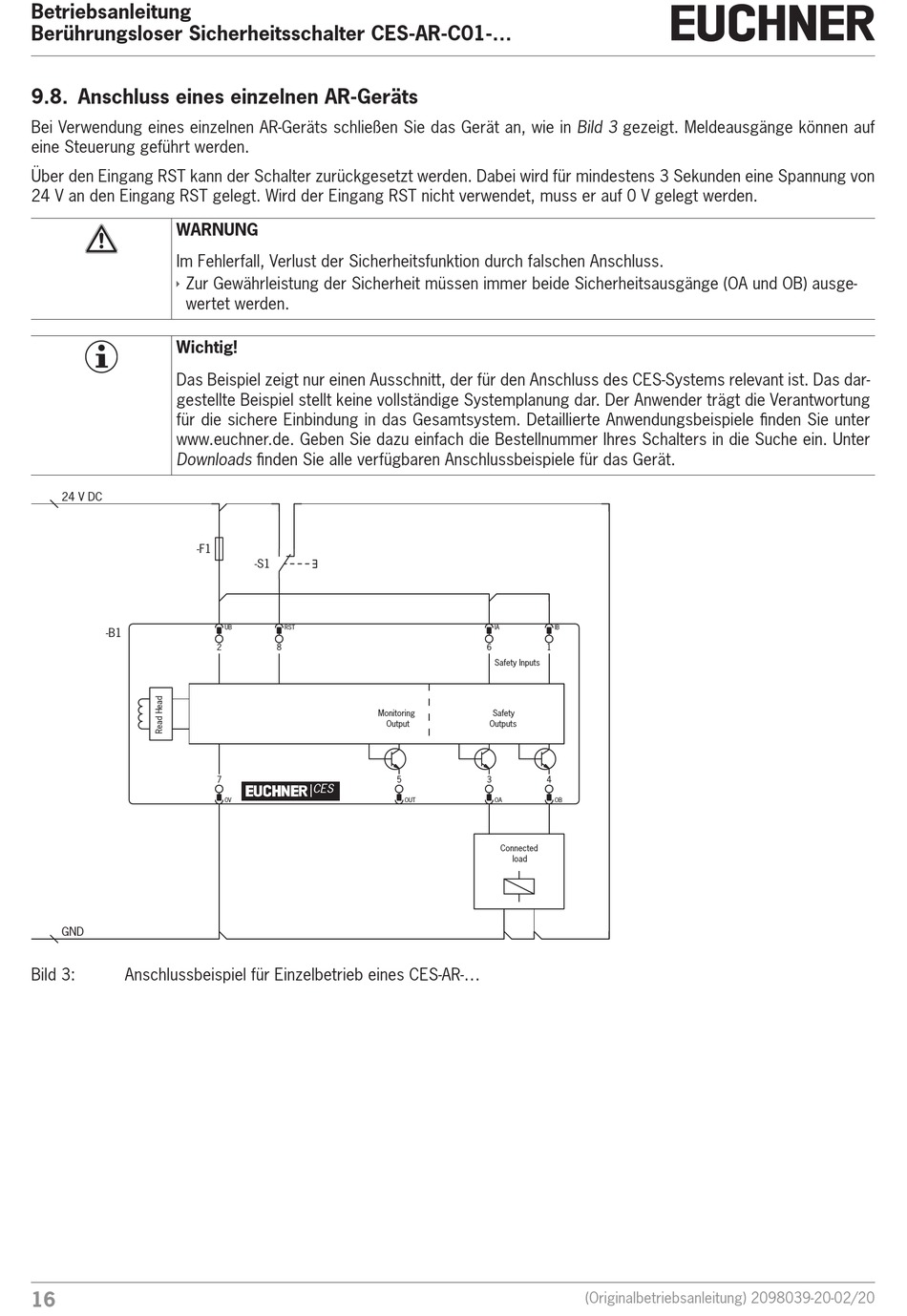

Bild 3:
Anschlussbeispiel für Einzelbetrieb eines CES-AR-...
16
-S1
UB
RST
2
8
Monitoring
Output
7
CES
0V
IA
IB
6
1
Safety Inputs
Safety
Outputs
5
3
4
OUT
OA
OB
Connected
load
(Originalbetriebsanleitung) 2098039-20-02/20
