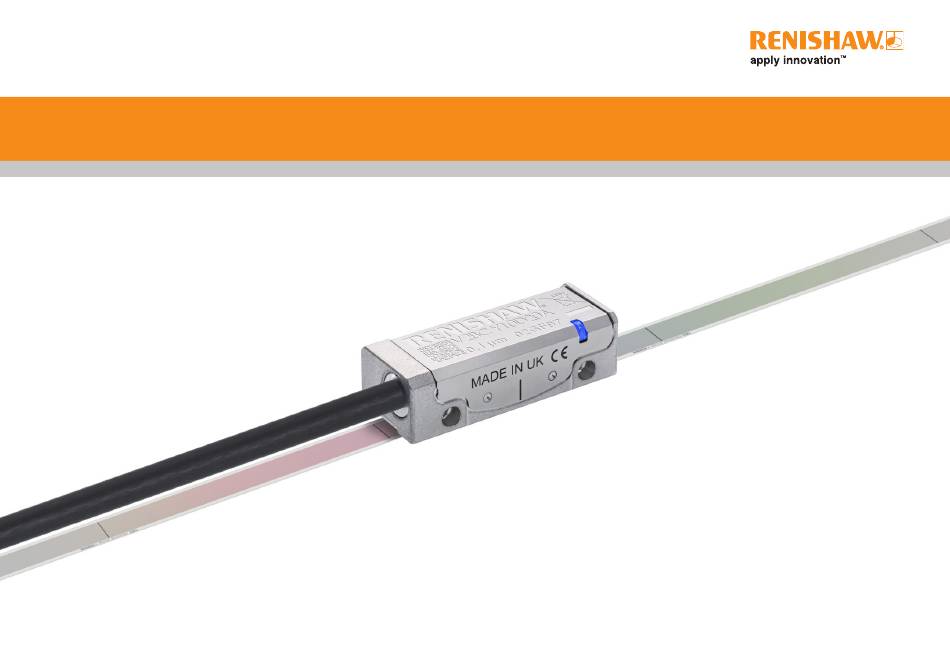

- Seite 1 Installationshandbuch M-6195-9478-01-D VIONiC RKLC20-S lineares Wegmesssystem ™...
-
Seite 2: Inhaltsverzeichnis
Installationszeichnung für VIONiC Abtastköpfe RKLC20-S Maßband – Installationszeichnung Maßbandinstallation Endklemmen Installation der Referenzmarken- und Endschaltermagnete VIONiC Messsystem Quickstart-Handbuch Abtastkopfmontage und -installation Systemkalibrierung Wiederherstellen der Werkseinstellungen AGC-Funktion ein-/ausschalten Ausgangssignale Geschwindigkeit Elektrische Anschlüsse Ausgangsspezifikationen Allgemeine Spezifikationen RKLC20-S Maßband-Spezifikationen Referenzmarke Endschalter VIONiC RKLC20-S Wegmesssystem – Installationshandbuch... -
Seite 3: Gesetzliche Hinweise
™ entspricht. Eine Kopie der EU-Konformitätserklärung erhalten Sie auf unserer Website unter Dieses Dokument darf ohne die vorherige schriftliche Genehmigung von Renishaw weder ganz noch www.renishaw.de/productcompliance teilweise kopiert oder reproduziert werden oder auf irgendeine Weise auf ein anderes Medium oder in eine andere Sprache übertragen werden. -
Seite 4: Verpackung
Richtlinien zur Verwertung von Elektro- und Elektronik-Altgeräten Der Gebrauch dieses Symbols auf Produkten von Renishaw und/oder den beigefügten Unterlagen gibt an, dass das Produkt nicht mit allgemeinem Haushaltsmüll entsorgt werden darf. Es liegt in der Verantwortung des Endverbrauchers, dieses Produkt zur Entsorgung an speziell dafür vorgesehene Sammelstellen für Elektro- und Elektronik-... -
Seite 5: Lagerung Und Handhabung
+70 °C +35 °C +70 °C RKLC20-S – 50 mm −20 °C +10 °C 0 °C HINWEIS: Vergewissern Sie sich 95% relative während der Lagerung, dass das Luftfeuchtigkeit Klebeband auf der Außenseite des (nicht kondensierend) Biegeradius angebracht ist. nach IEC 60068-2-78 VIONiC RKLC20-S Wegmesssystem – Installationshandbuch... -
Seite 6: Installationszeichnung Für Vionic Abtastköpfe
5 mm (7,5 mm inkl. Senkung), Maßbanddicke 0,15 mit einem empfohlenen Drehmoment (einschließlich Klebeband) zwischen 0,25 Nm und 0,4 Nm. 11,5 Abtastkopfabstand: (Nickwinkel ±1°) 2,1 ±0,15 † 4,75 Optische Mittellinie † Größe der Montagefläche. Wert gemessen vom Installationsuntergrund. VIONiC RKLC20-S Wegmesssystem – Installationshandbuch... -
Seite 7: Rklc20-S Maßband - Installationszeichnung
HINWEISE: Die Positionen des Referenzmarkenselektors und des Endschaltergebers sind richtig für die dargestellte Ausrichtung des Abtastkopfes. Externe Magnetfelder von mehr als 6 mT Stärke in der Nähe des Abtastkopfes können zu Fehlauslösungen der Endschalter- und Referenzsensoren führen. VIONiC RKLC20-S Wegmesssystem – Installationshandbuch... -
Seite 8: Maßbandinstallation
Planen Sie vor der der Installation genügend Zeit für die Temperaturangleichung von Maßband und die gesamte Maßbandlänge mit den Fingern festzudrücken. Installationsfläche ein. Säubern Sie das Maßband mit den Reinigungstüchern (A-9523-4040) von Renishaw oder einem HINWEIS: Für eine korrekte thermische Fixierung des RKLC Maßbands sollte es in einem sauberen, trockenen, faserfreien Tuch. -
Seite 9: Installation Der Referenzmarken- Und Endschaltermagnete
Referenzmarke“. Weitere Informationen finden sie im Datenblatt für die Messsystembaureihe Q-Endschaltermagnet VIONiC (Renishaw Datenblatt L-9517-9679). Externe Magnetfelder von mehr als 6 mT Stärke in der Nähe des Abtastkopfes können zu Fehlauslösungen der Endschalter- und Referenzsensoren führen. VIONiC RKLC20-S Wegmesssystem – Installationshandbuch... -
Seite 10: Vionic Messsystem Quickstart-Handbuch
11). Wiederholen Sie die Installation und Kalibrierung. Weitere Informationen finden Sie in der Advanced Diagnostic Tool ADTi-100 und ADT View Software Quickstart-Anleitung (Renishaw Artikel-Nr. M-6195-9322) und dem Advanced Diagnostic Tool ADTi-100 und ADT View Software Benutzerhandbuch (Renishaw Artikel-Nr. M-6195-9414). †... -
Seite 11: Abtastkopfmontage Und -Installation
Alarm Schwaches Signal, Signalpegel zu hoch oder 4-maliges rotes Geschwindigkeitsüberschreitung; System im Status der Einstell-LED am Abtastkopf Blinken Gierwinkel Fehlerzustand 0° ±0,4° Grün Orange blinkend blinkend blinkend Rollwinkel 0° ±0,5° Nickwinkel 0° ±1° Grüne Einstelllehre Abtastkopfabstand 2,1 ±0,15 mm VIONiC RKLC20-S Wegmesssystem – Installationshandbuch... -
Seite 12: Systemkalibrierung
Referenzmarken ausgeben. Dies hängt davon ab, welche Optionen bei der Bestellung gewählt wurden. - Vergewissern Sie sich, dass sich der Magnet der Referenzmarke an der richtigen Position relativ zur Orientierung des Abtastkopfes befindet („RKLC20-S Maßband – Installationszeichnung“, Seite VIONiC RKLC20-S Wegmesssystem – Installationshandbuch... -
Seite 13: Wiederherstellen Der Werkseinstellungen
Ausgangspin der Fernkalibrierung für mindestens 3 Sekunden bis maximal 10 Sekunden an 0 V angelegt wird. Die LED zeigt dann grünes Dauerlicht. HINWEIS: Das Ein- bzw. Ausschalten der AGC-Funktionen kann auch mithilfe des optionalen ADTi-100 und der ADT View Software ausgeführt werden. Weitere Informationen finden Sie unter www.renishaw.de/adt VIONiC RKLC20-S Wegmesssystem – Installationshandbuch... -
Seite 14: Ausgangssignale
Die CAL Leitung muss zum Betrieb des ADTi-100 angeschlossen sein. † Entsprechende 12 polige Anschlussbuchse, rund, A-9195-0105 ‡ 5er Pack 14 poliger JST SH Anschlussbuchsen: A-9417-0024 – für flache Befestigung; A-9417-0026 – für seitliche Befestigung. 20 max. Steckzyklen für JST Verbindungen. VIONiC RKLC20-S Wegmesssystem – Installationshandbuch... -
Seite 15: Geschwindigkeit
0,107 0,054 0,027 0,013 3,63 1,81 0,730 0,360 0,181 0,145 0,091 0,073 0,036 0,018 0,009 4,53 0,910 0,450 0,180 0,090 0,045 0,036 0,023 0,018 0,009 0,005 0,002 1038 *Bei einem Abtastkopf mit 1 m Kabel. VIONiC RKLC20-S Wegmesssystem – Installationshandbuch... -
Seite 16: Elektrische Anschlüsse
Für JST-Varianten sollte der Kabelschutz mit der Maschinenerde verbunden werden. Maximale Länge des Abtastkopfkabels: 3 m Maximale Kabellänge: Je nach Kabeltyp, Länge des Abtastkopfkabels und Taktgeschwindigkeit. Für weitere Informationen kontaktieren Sie bitte Ihre lokale Renishaw Niederlassung. HINWEIS: Die Maximale Leitungslänge zwischen Lesekopf und ADTi-100 beträgt 3m. Empfohlene Signalabschlüsse... -
Seite 17: Ausgangsspezifikationen
– Abtastkopf-Geschwindigkeit für einen zuverlässigen Betrieb zu hoch > 15 ms oder Tri-State Alarm Differentiell übertragene Signale haben einen offenen Kollektor für > 15 ms, wenn ein Alarmzustand vorliegt. Invertierte Signale sind aus Übersichtsgründen nicht dargestellt. † Nur eine kalibrierte Referenzmarke ist bidirektional wiederholgenau. VIONiC RKLC20-S Wegmesssystem – Installationshandbuch... -
Seite 18: Allgemeine Spezifikationen
* To Zur Begrenzung der maximalen Spannung im Maßband (Ausdehnungskoeffizient Installationsuntergrund − Ausdehnungskoeffizient Maßband) × (T − T ) ≤ 550 μm/m, Extrembetrieb Installation wobei der Ausdehnungskoeffizient Maßband = ~ 10,1 μm/m/°C beträgt. † Verlängerungskabel erhältlich. Für weitere Informationen wenden Sie sich bitte an Ihre Renishaw-Niederlassung. VIONiC RKLC20-S Wegmesssystem – Installationshandbuch... -
Seite 19: Rklc20-S Maßband-Spezifikationen
Der nominelle Schaltpunkt des Endschalters liegt normalerweise direkt über dem Magneten, kann aber auch bis zu 3 mm früher schalten Montage An gewünschten Positionen; vom Kunden auswählbar. Wiederholgenauigkeit < 0,1 mm Maßband und Endklemmen müssen gemäß dem Installationsvorgang, siehe Seite 6, installiert werden. VIONiC RKLC20-S Wegmesssystem – Installationshandbuch... - Seite 20 Renishaw GmbH +49 7127 9810 +49 7127 88237 Karl-Benz-Straße 12 germany@renishaw.com 72124 Pliezhausen Deutschland www.renishaw.de Kontaktinformationen finden Sie unter www.renishaw.de/renishaw-weltweit *M-6195-9478-01* Renishaw plc. Eingetragen in England und Wales. Nummer im Gesellschaftsregister: 1106260. Artikel-Nr.: M-6195-9478-01-D Eingetragener Firmensitz: New Mills, Wotton-under-Edge, Gloucestershire, GL12 8JR, Großbritannien. Veröffentlicht: 02.2021...
