Nach einer Abschaltung auf Grund von Überstrom oder Unterspannung versucht der
Wechselrichter alle 5 Sekunden die Energieversorgung im Fronius Solar Net wieder her-
zustellen, solange der Fehler anliegt.
Ist der Fehler behoben, wird das Fronius Solar Net innerhalb von 5 Sekunden wieder mit
Strom versorgt.

Beispiel

Aufzeichnung und Archivierung der Wechselrichter- und Sensordaten mittels Fronius
Datamanager und Fronius Sensor Box:

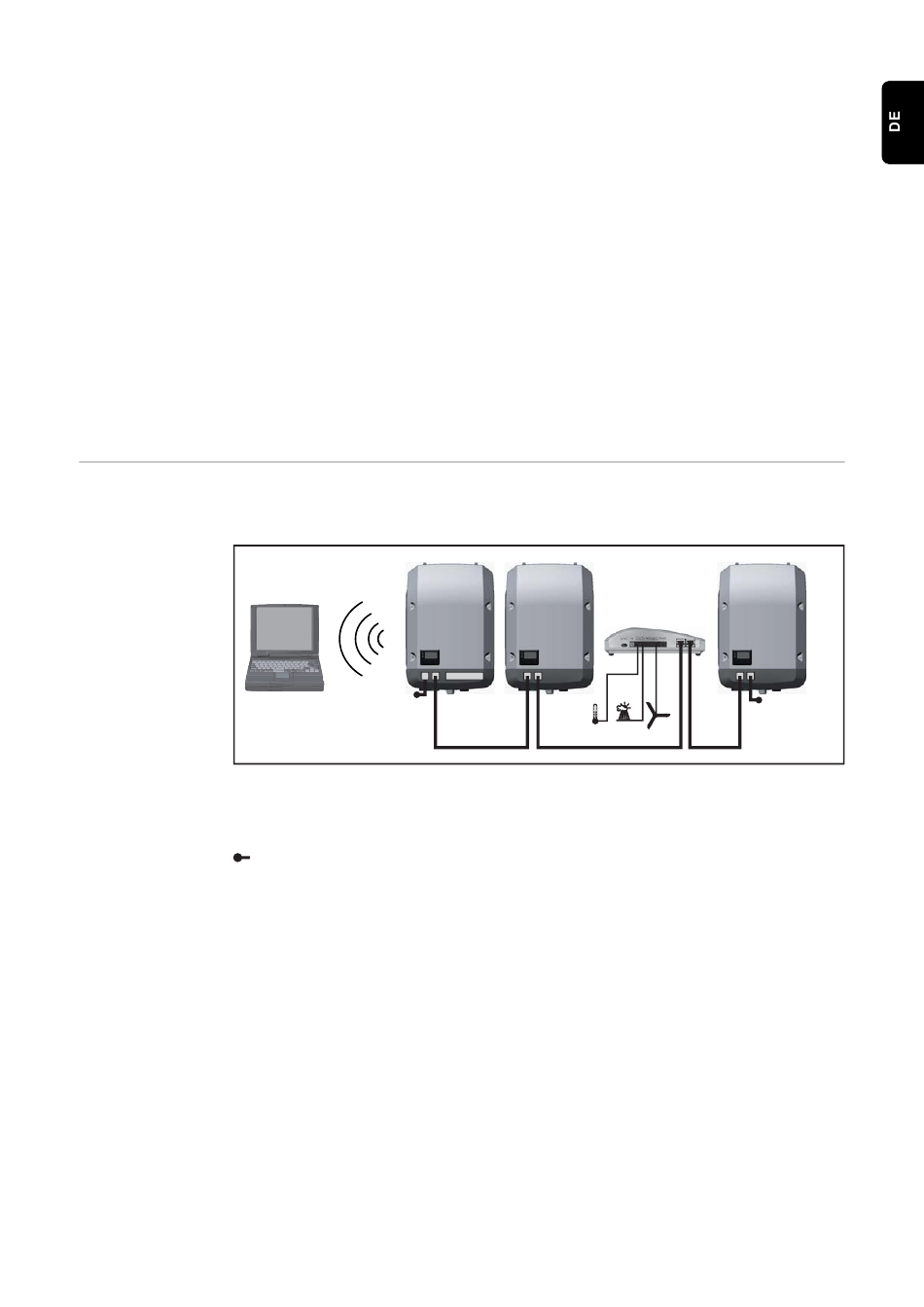

Daten-Netzwerk mit 3 Wechselrichtern und einer Fronius Sensor Box:
- Wechselrichter 1 mit Fronius Datamanager
- Wechselrichter 2 und 3 ohne Fronius Datamanager!
Die externe Kommunikation (Solar Net) erfolgt am Wechselrichter über den Datenkom-
munikations-Bereich. Der Datenkommunikations-Bereich enthält zwei RS 422 Schnitt-
stellen als Ein- und Ausgang. Die Verbindung erfolgt mittels RJ45-Steckern.
WICHTIG! Da der Fronius Datamanager als Datalogger fungiert, darf kein anderer
Datenlogger im Fronius Solar Net Ring sein.
Pro Fronius Solar Net Ring nur ein Fronius Datamanager!
Fronius Symo 3 - 10 kW: Alle übrigen Fronius Datamanager ausbauen und das freie
Optionskarten-Fach mit der bei Fronius optional erhältlichen Blindabdeckung
(42,0405,2020) verschließen oder einen Wechselrichter ohne Fronius Datamanager ver-
wenden (light-Version).
Fronius Symo 10 - 20 kW, Fronius Eco: Alle übrigen Fronius Datamanager ausbauen
und das freie Optionskarten-Fach durch den Austausch der Abdeckung (Artikelnummer -
42,0405,2094) verschließen oder einen Wechselrichter ohne Fronius Datamanager ver-
wenden (light-Version).
Überstrom (Stromfluss > 3 A, z.B. auf Grund eines Kurzschlusses im Fronius Solar
Net Ring)
Unterspannung (kein Kurzschluss, Spannung im Fronius Solar Net < 6,5 V, z.B.
wenn zu viele DATCOM-Komponenten im Fronius Solar Net sind und die elektrische
Versorgung nicht ausreicht)
In diesem Fall ist eine zusätzliche Energieversorgung der Fronius DATCOM-Kompo-
nenten mittels externem Netzteil (43,0001,1194) an einer der Fronius DATCOM-
Komponenten erforderlich.
Zum Erkennen einer vorliegenden Unterspannung gegebenenfalls andere Fronius
DATCOM-Komponenten auf Fehler überprüfen.
IN
WLAN
* Fronius Datamanager
= Endstecker
1 2
*
IN OUT
OUT
°C
Sensor Box 3
IN OUT
OUT
IN
m/s
W/m²
