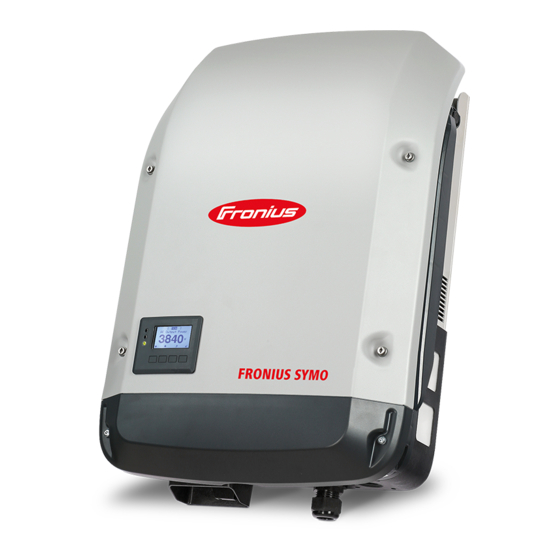

Fronius Symo Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für Symo:

Werbung

/ Battery Charging Systems / Welding Technology /
Fronius Symo
Symbolerklärung und Standortwahl
Hinweise zu Montage und
Anschluss
42,0426,0172,DE 002-08082013
Solar Electronics
Bedienungsanleitung
Netzgekoppelter Wechselrichter

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Fronius Symo

  • Seite 1 / Battery Charging Systems / Welding Technology / Solar Electronics Bedienungsanleitung Fronius Symo Symbolerklärung und Standortwahl Netzgekoppelter Wechselrichter Hinweise zu Montage und Anschluss 42,0426,0172,DE 002-08082013...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Symbolerklärung ............................Erklärung Sicherheitshinweise......................Symbolerklärung - Standortwahl......................Symbolerklärung - Montagelage ......................Standort-Wahl ............................Bestimmungsgemäße Verwendung...................... Standort-Wahl allgemein........................Hinweise zur Montage ..........................Auswahl von Dübel und Schrauben...................... Schrauben-Empfehlung ........................Wandhalterung montieren........................Hinweise zum AC-Anschluss ........................Netzüberwachung ..........................AC Anschlussklemmen ......................... Aufbau der AC Kabel ..........................
  • Seite 5: Symbolerklärung

    Symbolerklärung Erklärung Sicher- GEFAHR! Bezeichnet eine unmittelbar drohende Gefahr. Wenn sie nicht gemie- heitshinweise den wird, sind Tod oder schwerste Verletzungen die Folge. WARNUNG! Bezeichnet eine möglicherweise gefährliche Situation. Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein. VORSICHT! Bezeichnet eine möglicherweise schädliche Situation.
  • Seite 6: Symbolerklärung - Montagelage

    bei einer Höhenlage von: 2500 m DCmax DCmax 900 V 0 bis 2000m = 1000 V 2000 m 2000 m 2000 bis 2500m = 900 V DCmax 1000 V 2500 bis 3000m = 815 V 3000 bis 3400m = 750 V >...
  • Seite 7 Der Wechselrichter ist für eine horizontale Montagelage geeignet. Der Wechselrichter ist für die Montage auf einer schrägen Fläche geeig- net. Den Wechselrichter nicht in Schräglage an einer senkrechten Wand oder Säule montieren. Den Wechselrichter nicht in Horizontallage an einer senkrechten Wand oder Säule montieren.
  • Seite 8: Standort-Wahl

    Als nicht bestimmungsgemäß gilt: eine andere oder darüber hinausgehende Benutzung Umbauten am Wechselrichter, die nicht ausdrücklich von Fronius empfohlen werden das Einbauen von Bauteilen, die nicht ausdrücklich von Fronius empfohlen oder ver- trieben werden. Für hieraus entstehende Schäden haftet der Hersteller nicht.
  • Seite 9: Hinweise Zur Montage

    Hinweise zur Montage Auswahl von Dü- WICHTIG! Je nach Untergrund sind unterschiedliche Dübel und Schrauben für die Monta- bel und Schrau- ge der Wandhalterung erforderlich. Dübel und Schrauben sind daher nicht im Lieferumfang des Wechselrichters enthalten. Der Monteur ist für die richtige Auswahl von passenden Dübeln und Schrauben selbst verantwortlich.
  • Seite 10: Hinweise Zum Ac-Anschluss

    Hinweise zum AC-Anschluss Netzüberwa- WICHTIG! Für eine optimale Funktion der Netzüberwachung muss der Widerstand in den chung Zuleitungen zu den AC-seitigen Anschlussklemmen so gering wie möglich sein. AC Anschluss- Schutzleiter / Erdung klemmen L1-L3 Phasenleiter Neutralleiter max. Kabelquerschnitt pro Leiterkabel: 16 mm²...
  • Seite 11: Kabelquerschnitt Des Ac-Kabels

    Kabelende unmittelbar in der Klemme anschließen Die Arbeitsvorgänge sind zu wiederholen, wenn das Kabel abgeklemmt wurde und wieder anzuschließen ist. Kabelquerschnitt Bei serienmäßiger metrischer Verschraubung M32 mit Reduzierungsstück: des AC-Kabels Kabeldurchmesser 7 - 15 mm Bei metrischen Verschraubung M32 (Reduzierungsstück entfernt): Kabeldurchmesser 11 - 21 mm (bei einem Kabeldurchmesser von 11 mm verringert sich die Zugentlastungs-Kraft von 100 N auf max.
  • Seite 12: Maximale Wechselstrom-Seitige Absicherung

    AC ~ Absicherung max. C 25 A Wechselrichter Phasen AC-Leistung Absicherung Fronius Symo 3.0-3-S 3000 W 1 x C 25 A Fronius Symo 3.7-3-S 3700 W 1 x C 25 A Fronius Symo 4.5-3-S 4500 W 1 x C 25 A Fronius Symo 8.2-3-M...
  • Seite 13: Hinweise Zum Dc-Anschluss

    Wechselrichters, sämtliche Gewährleistungsansprüche erlöschen. Temperaturkoeffizienten am Datenblatt der Solarmodule beachten Exakte Werte für die Dimensionierung der Solarmodule liefern hierfür geeignete Be- rechnungsprogramme, wie beispielsweise der Fronius Solar.configurator (erhältlich unter http://www.fronius.com). HINWEIS! Vor Anschluss der Solarmodule überprüfen, ob der für die Solarmodu- le aus den Herstellerangaben ermittelte Spannungs-Wert mit der Realität über-...
  • Seite 14: Dc-Anschluss Wechselrichter

    Anschlussbedingungen: Das abisolierte Kabelende sorgfältig durch Schaben von der Oxidschicht säubern, z.B. mit Hilfe eines Messers WICHTIG! Keine Bürsten, Feilen oder Schmirgelpapier verwenden; Aluminiumpartikel bleiben hängen und können auf andere Leiter übertragen werden. Nach Entfernen der Oxidschicht das Kabelende mit neutralem Fett einreiben, z.B. mit säure- und alkalifreier Vaseline Kabelende unmittelbar in der Klemme anschließen Die Arbeitsvorgänge sind zu wiederholen, wenn das Kabel abgeklemmt wurde und wieder...
  • Seite 15: Hinweise Single- Und Multi- Mpp Tracker Wechselrichter

    Hinweise Single- und Multi- MPP Tracker Wechsel- richter Single MPP Tra- Fronius Symo 3.0-3-S / 3.7-3-S / 4.5-3-S cker -Wechsel- richter Bei diesen Wechselrichtern stehen jeweils Fronius Symo 3 Klemmen für DC+ und DC- zur Verfü- 3.0-3-S / 3.7-3-S / 4.5-3-S gung.
  • Seite 16 Single MPP Tracker-Betrieb an einem Multi Fronius Symo 8.2-3-M MPP Tracker-Wechselrichter: PV 1 PV 2 Falls die Stränge mit einer Strang-Sammel- box verbunden sind und nur mehr eine Sammelleitung zum Anschluss an den Wechselrichter verwendet wird, muss der Anschluss DC+1 (Pin 2) und DC+2 (Pin 1)
  • Seite 17: Hinweise Zur Verlegung Von Datenkommunikations-Kabeln

    WICHTIG! Der Betrieb des Wechselrichters mit einer Optionskarte und 2 ausgebrochenen Datenkommuni- Optionskarten-Fächern ist nicht zulässig. kations-Kabeln Für diesen Fall ist bei Fronius eine entsprechende Blindabdeckung (42,0405,2020) als Op- tion verfügbar. WICHTIG! Werden Datenkommunikations-Kabel in den Wechselrichter eingeführt, fol- gende Punkte beachten: je nach Anzahl und Querschnitt der eingeführten Datenkommunikations-Kabel die...
  • Seite 18: Hinweise Zum Einhängen Des Wechselrichters An Der Wandhalterung

    Hinweise zum Einhängen des Wechselrichters an der Wandhalterung Wechselrichter Die seitlichen Bereiche des Gehäusedeckels sind so ausgelegt, dass diese als Halte- und an der Wandhal- Tragegriffe fungieren. terung einhängen HINWEIS! Der Wechselrichter ist aus Sicherheitsgründen mit einer Verriegelung ausgestattet, die ein Einschwenken des Wechselrichters in die Wandhalterung nur bei ausgeschaltetem DC Hauptschalter ermöglicht.
  • Seite 19: Hinweise Zur Erst-Inbetriebnahme

    Hinweise zur Erst-Inbetriebnahme Hinweise zur Bei der erstmaligen Inbetriebnahme des Wechselrichters müssen verschiedene Setup- Erst-Inbetrieb- Einstellungen ausgewählt werden. nahme Wird das Setup vor der Fertigstellung abgebrochen, kann es durch einen AC-Reset erneut gestartet werden. Ein AC-Reset kann durch Aus- und Einschalten des Leitungs-Schutz- schalters durchgeführt werden.
  • Seite 20: Hinweise Zum Software-Update

    Hinweise zum Software-Update Hinweise zum Wird der Wechselrichter mit einem USB- Software-Update Stick ausgeliefert, muss nach Inbetriebnah- me des Wechselrichters die Wechselrich- ter-Software aktualisiert werden: USB-Stick im Datenkommunikations- Bereich des Wechselrichters anste- cken Das Setup-Menü aufrufen Menüpunkt „USB“ auswählen „Update Software“ auswählen Update durchführen...
  • Seite 21: Usb-Stick Als Datenlogger Und Zum Aktualisieren Der Wechselrichter-Software

    Ein an der USB A Buchse angeschlossener USB-Stick kann als Datenlogger für einen tenlogger Wechselrichter fungieren. Die am USB-Stick gespeicherten Logging-Daten können jederzeit über die mitgeloggte FLD-Datei in die Software Fronius Solar.access importiert wer- den, über die mitgeloggte CSV-Datei direkt in Programmen von Drittanbietern (z.B. Micro- soft® Excel) angesehen werden.
  • Seite 22: Datenmenge Und Speicherkapazität

    Wechselrichter-Nr. Wechselrichter-Typ (DATCOM-Code) Logging-Intervall in Sekunden Energie in Watt-Sekunden, bezogen auf das Logging-Intervall Mittelwerte über das Logging-Intervall (AC Spannung, DC Spannung, DC Strom) Temperaturwert 1 Temperaturwert 2 zusätzliche Informationen Datenmenge und Ein USB-Stick mit einer Speicherkapazität von z.B. 128 MB kann bei einem Logging-Inter- Speicherkapazität vall von 5 Minuten für ca.
  • Seite 23: Pufferspeicher

    Fronius empfiehlt nur zertifizierte, industrietaugliche USB-Sticks zu verwenden (USB-IF Logo beachten!). Der Wechselrichter unterstützt USB-Sticks mit folgenden Dateisystemen: FAT12 FAT16 FAT32 Fronius empfiehlt, die verwendeten USB-Sticks nur zum Aufzeichnen von Logging-Daten oder zum Aktualisieren der Wechselrichter-Software zu verwenden. Die USB-Sticks sollen keine anderen Daten enthalten.
  • Seite 24: Usb-Stick Zum Aktualisieren Der Wechselrichter-Software

    USB-Symbol am Wechselrichter-Display, z.B. im Anzeigemodus ‘JETZT’: Erkennt der Wechselrichter einen USB- Stick, so wird am Display rechts oben das USB-Symbol angezeigt. Beim Einsetzen von USB-Sticks überprü- fen, ob das USB-Symbol angezeigt wird (kann auch blinken). HINWEIS! Bei Außenanwendungen ist zu beachten, dass die Funktion her- kömmlicher USB-Sticks oft nur in einem eingeschränkten Temperaturbereich ge- währleistet ist.
  • Seite 25: Hinweise Zur Wartung

    Hinweise zur Wartung Wartung HINWEIS! Bei horizontaler Montagelage und bei Montage im Außenbereich: sämtliche Verschraubungen jährlich auf festen Sitz überprüfen! Reinigung Den Wechselrichter und das Display bei Bedarf mit einem feuchten Tuch abwischen. Keine Reinigungsmittel, Scheuermittel oder Lösungsmittel zum Reinigen des Wechselrich- ters verwenden.
  • Seite 26 Fronius International GmbH Fronius USA LLC Solar Electronics Division 4600 Wels, Froniusplatz 1, Austria 6797 Fronius Drive, Portage, IN 46368 E-Mail: pv@fronius.com E-Mail: pv-us@fronius.com http://www.fronius.com http://www.fronius-usa.com Under http://www.fronius.com/addresses you will find all addresses of our sales branches and partner firms!
