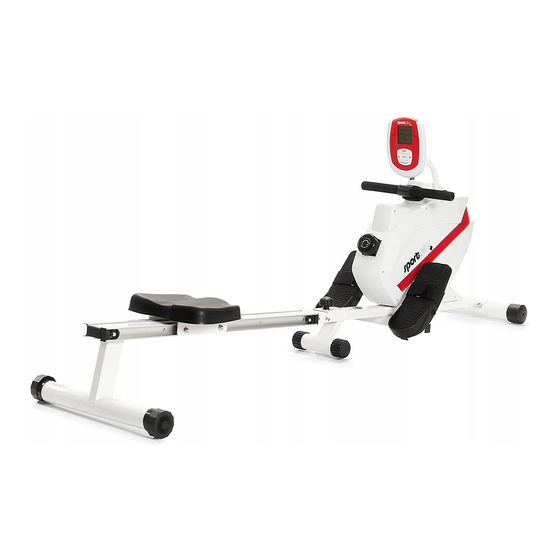

Inhaltszusammenfassung für sportplus SP-MR-008

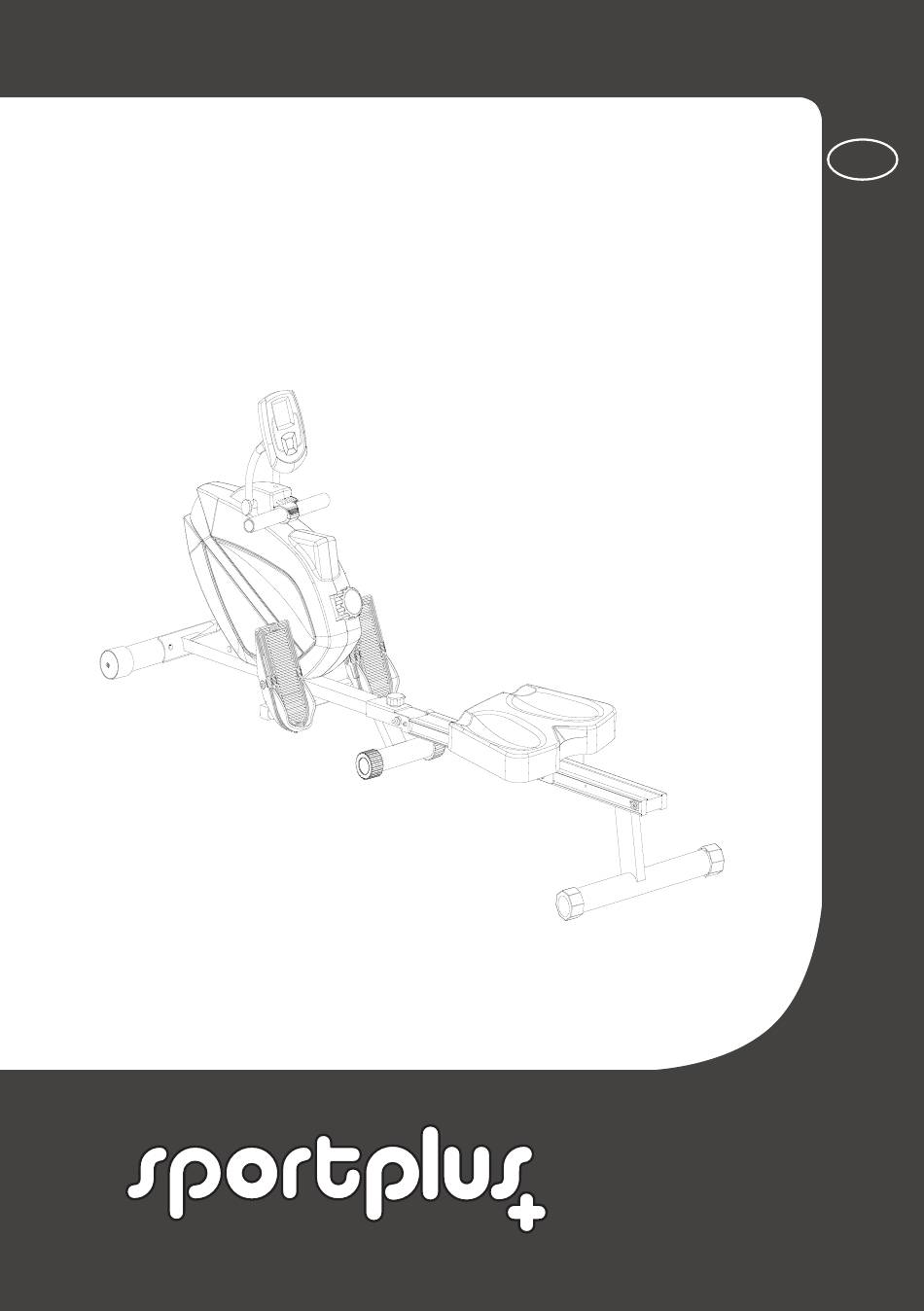

- Seite 1 GEBRAUCHSANWEISUNG RUDERGERÄT SP-MR-008/FLX-RGHD-01...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrte Kundin, Sehr geehrter Kunde, Wir gratulieren Ihnen zu Ihrem neuen Sportplus Produkt und sind überzeugt, dass Sie mit diesem Produkt zufrieden sein werden. Um eine stets optimale Funktion und Leistungsbereitschaft Ihres Produktes zu gewährleisten, haben wir eine Bitte an Sie: •... -
Seite 3: Sicherheitshinweise
Den kompletten Text der Konformitätserklärung können Sie über unsere Homepage abrufen: https://www.flexxtrade.de/bedienungsanleitungen/2020/ Hiermit erklären wir, Fa. Latupo, dass das Rudergerät SP-MR-008 / FLX-RGHD-01 den Anforderungen der Radio Equipment Directive (RED) 2014/53/EU entspricht. Die komplette EU-Erklärung zur Richtlinie finden Sie unter folgendem Link im Internet: https://www.flexxtrade.de/bedienungsanleitungen/2020/... -
Seite 4: Übungsbereich
• Schützen Sie das Produkt vor Wasserspritzern, Feuchtigkeit, hohen Temperaturen und direkter Sonneneinstrahlung. HINWEISE ZUM UMGANG MIT BATTERIEN • Entnehmen Sie Batterien, wenn diese verbraucht sind oder Sie das Produkt länger nicht benutzen. So vermeiden Sie Schäden, die durch Auslaufen entstehen können. •... -
Seite 5: Explosionszeichnung
3. EXPLOSIONSZEICHNUNG... -
Seite 6: Teileliste
4. TEILELISTE Beschreibung und Daten Anzahl Hauptrahmen Vorderer Standfuß Endkappe vorderer Standfuß mit Transportrolle Hinterer Standfuß Endkappe hinterer Standfuß mit Höhenausgleich Rollschiene Rollschiene linker Teil Rollschiene rechter Teil Inbusschraube M8 Abstandhalter Schraube ST5*15 Pedalhalterung Endkappe Pedalhalterung Unterlegscheibe Ф8*Ф17 Mutter M8 Schraube M8*45 Linkes Pedal Rechtes Pedal... - Seite 7 Beschreibung und Daten Anzahl Sensorkabel Widerstandsregler Magnetbremse Mutter M6 Hülse Schraube M8*60 Mutter Verstellung Schwungscheibe Computerhalterung Verstellknopf Schraube M6*20 Achse für Antriebsrad Antriebsrad Abdeckung oben Rudergriff Auflage Rudergriff Schraube M10*75 Unterlegscheibe Ф10*Ф22 Mutter M10 Unterlegscheibe Schraube M5*10 Linker Seitendeckel Rechter Seitendeckel Schraube ST5*15 Schraube ST5*15 Schraube M8*16...
-
Seite 8: Beschreibung
4. TEILELISTE Auf dieser Seite finden Sie alle Teile die in den folgen Schritten montiert werden. Beschreibung Hauptrahmen Standfuß vorne Standfuß hinten Aluminium-Rollschiene Pedalhalterung Linkes Pedal Rechtes Pedal Sitz Computer... - Seite 9 4. TEILELISTE Auf dieser Seite finden Sie alle Kleinteile (Schrauben, Unterlegscheiben, Muttern und Werkzeuge) abgebildet, welche Sie zur Montage des Gerätes benötigen. Alle diese Teile liegen auf einer Blisterkarte eingeschweißt der Kartonverpackung bei.
-
Seite 10: Montageanleitung
5. MONTAGEANLEITUNG 1. Schritt Nehmen Sie den vorderen Standfuß (2) mit den integrierten Transportrollen zur Hand und fixieren Sie diesen mit 2 Schrauben (55), 2 Unterlegscheiben (56) sowie 2 Muttern (57) am Hauptrahmen (1). - Seite 11 5. MONTAGEANLEITUNG 2. Schritt Entfernen Sie die Inbusschraube (31) und ziehen Sie den Sicherungsstift (32) aus dem Hauptrahmen (1). Danach schieben Sie die Rollschiene (6) in den Hauptrahmen (1). Befestigen Sie die Rollschiene zuerst mit einer Inbusschraube (31), 1 Unterlegscheibe (14) und 1 Hutmutter (23), dann fixieren Sie den Schraubknopf (33) und 1 Unterlegscheibe (58) am Hauptrahmen (1).
- Seite 12 5. MONTAGEANLEITUNG 3. Schritt Fixieren Sie den hinteren Standfuß (4) mit 4 Schrauben (63) und 4 Unterlegscheiben (14) an der Rollschiene (6). Befestigen Sie die Pedalhalterung (12) mit 2 Schrauben (16), 2 Unterlegscheiben (14) sowie 2 Muttern (15) am Hauptrahmen (1). Befestigen Sie die linke Pedale (17L) an der linken Aufnahme der Pedalhalterung (12).
- Seite 13 5. MONTAGEANLEITUNG 4. Schritt Verbinden Sie das Sensorkabel 1 (65) und das Sensorkabel 2 (70) mit den jeweiligen Kabeln am Computer (37). Montieren Sie den Computer (37) mit den 2 vormontierten Schrauben (59) auf der Com- puterhalterung (47). Hinweis: Achten Sie darauf, dass keine Kabel auf der Rückseite des Computers eingeklemmt sind.
-
Seite 14: Zusammenklappen/Ausklappen
6. ZUSAMMENKLAPPEN/AUSKLAPPEN Zusammenklappen • Heben Sie die Mitte des Produkts etwas nach oben an. • Ziehen Sie den Sicherungsstift (32) und den Schraubknopf (33) aus dem Gelenk heraus. • Klappen Sie die Aluminium-Rollschiene (6) ein. • Befestigen Sie die Aluminium-Rollschiene (6) mit dem Sicherungsstift (32) und dem Schraubknopf (33). -
Seite 15: Bedienung Des Computers
7. BEDIENUNG DES COMPUTERS TIME COUNT DISTANCE CALORIES Mile STROKES PULSE /MIN MODE RESET RECOVERY Tastenfunktionen: MODE: Drücken Sie die Taste MODE, um zwischen den verschiedenen Funktionen: Time (Zeit), Count (Anzahl Ruderschläge), Distance (Strecke), Calories (ca. Kalorienverbrauch) und Pulse (Herzfrequenz) auswählen zu können. Die ausgewählte Funktion blinkt nun. -
Seite 16: Funktionen
7. BEDIENUNG DES COMPUTERS Funktionen: TIME (Zeit): Die Zeit zeigt Ihnen Ihre verstrichene Trainingszeit bis zu 99:59 Minuten an. Sie können auch eine bestimmte Zeit einstellen, die während des Trainings auf 0 runtergezählt wird. Count (Anzahl Ruderschläge): Zeigt die Anzahl der Ruderschläge der aktuellen Training- seinheit an. -
Seite 17: Trainingstipps
8. TRAININGSTIPPS WICHTIGE HINWEISE ZUM TRAINING • Bevor Sie mit dem Training beginnen, konsultieren Sie Ihren Arzt. Fragen Sie ihn, in welchem Umfang ein Training für Sie angemessen ist. Falsches oder übermäßiges Training kann zu Gesundheitsschäden führen. • Vermeiden Sie eine Überbelastung Ihres Körpers. Trainieren Sie nicht, wenn Sie müde oder erschöpft sind. -
Seite 18: Wartung & Reinigung
Übungsablauf • Strecken Sie die Beine, wobei Sie die Neigung des Oberkörpers nicht ändern. • Wenn Sie die Beine vollständig durchgestreckt haben, beugen Sie den Oberkörper leicht nach hinten. • Ziehen Sie erst jetzt die Zugstange mit den Armen an die Brust. •... -
Seite 19: Fehlersuche
13. FEHLERSUCHE FEHLER URSACHE WAS TUN? Computer Keine Anzeige Keine Batterien fehlen – einlegen. oder keine Stromversorgung. Batterien leer – neue einlegen. Funktion. Batterien falsch eingelegt – richtig einlegen. Keine Kabelverbindung überprüfen. Kabelverbindung. Wenn dies nicht hilft, Service anrufen. Mechanik Fehlende Teile. -
Seite 20: Garantiebestimmungen
Absender unfrei bzw. auf dessen Kosten zurückzusenden. 15. GARANTIBESTIMMUNGEN SportPlus versichert, dass das Produkt, auf das sich die Garantie bezieht, aus qualitativ hochwertigen Materialien hergestellt und mit äußerster Sorgfalt überprüft wurde. Voraussetzung für die Garantie ist die Bedienung und der ordentliche Aufbau gemäß... -
Seite 21: Zeichenerklärung
16. ZEICHENERKLÄRUNG WICHTIG: FÜR SPÄTEREN GEBRAUCH AUFBEWAHREN SORGFÄLTIG LESEN Konformitätserklärung (Kapitel „Konformitätserklärung“): mit diesem Symbol gekennzeichnete Produkte erfüllen alle anzuwendenden Gemeinschaftsvorschriften des Europäischen Wirtschaftsraumes. Das GS-Zeichen (Geprüfte Sicherheit) bescheinigt, dass das Produkt sicher ist, wenn es korrekt eingesetzt wird. Das GS-Zeichen bedeutet, dass die Sicherheit des Produkts geprüft worden ist. - Seite 22 Latupo GmbH Stahltwiete 21 22761 Hamburg Germany...
