AUFBAU- UND BEDIENUNGSANLEITUNG
DE
HERZLICHEN GLÜCKWUNSCH ZUM ERWERB DIESES PRODUKTES!
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch. Die Bedienungsanleitung ist fester Be-
standteil des Produktes. Bewahren Sie sie deshalb genauso wie die Verpackung für spätere Fragen
sorgfältig auf. Wenn Sie das Produkt an Dritte weitergeben, geben Sie bitte immer diese Bedienungs-
anleitung mit. Wenn das Produkt von Kindern aufgebaut oder benutzt wird, sollte das nur unter Auf-
sicht von Erwachsenen geschehen. Dieses Produkt ist nicht für den gewerblichen Gebrauch konstru-
iert. Benutzen Sie das Produkt nur für seinen vorgesehenen Zweck.
TECHNISCHE SPEZIFIKATIONEN

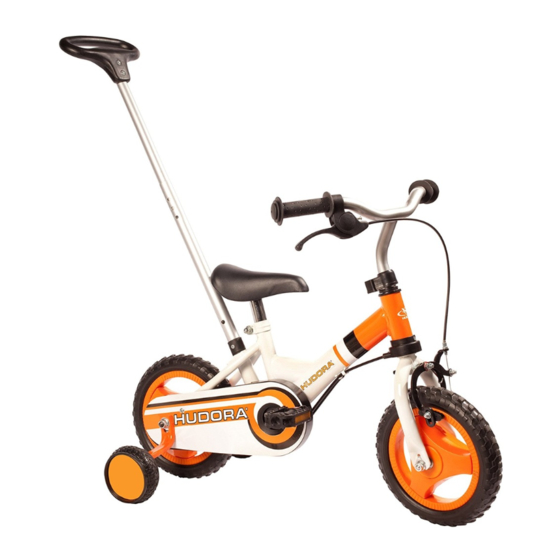

Artikel: Kinderfahrrad RS-1 2.0
Artikelnummer: 10500
Maximales Aufbaumaß: 750 x 450 x 600 mm (ohne Schubstange)
Maximale Sattelhöhe: 42,5 cm
Minimale Sattelhöhe: 38 cm
Maximales Benutzergewicht: 25 kg
Maximales Gesamtgewicht: 31 kg
Wenn Sie Probleme beim Aufbau haben oder weitere Produktinformationen wünschen, fi nden Sie
alles Wissenswerte unter http://www.hudora.de/.
BAUTEILE
MONTAGE
Entnehmen Sie alle Einzelteile dem Karton und prüfen Sie diese auf Vollständigkeit.
Montage des Sattels:
Stecken Sie die Sattelstange in die Sattelstütze und justieren
Sie die Höhe, die Sie benötigen. Ziehen Sie die Mutter (A) fest.
MAX
Beachten Sie bitte, dass die Schraube mit einer Kraft von 10 Nm
angezogen werden muss. Beachten Sie, dass die Sattelstütze
A
B
nicht höher als die vorgeschriebene Markierung vorschreibt, be-
festigt wird. Die Höhe des Sattels sollte so eingestellt sein, dass
ein Kind mit beiden Zehenspitzen den Boden erreichen kann (B).
Montage des Lenkers und der Vorderradgabel:
Stecken Sie den Lenker und die Vorderradgabel in den Rahmen-
vorbau. Stellen Sie sicher, dass die Gabel einwandfrei in den
Vorbau gesteckt ist. Die Markierung der maximalen Höhenein-
stellung darf nicht sichtbar sein. Arretieren Sie den Lenker in
der richtigen Höhe und befestigen Sie die Lenkerschelle. Die
Verschraubung sollte mit einer Kraft von 10 Nm erfolgen. Eine
richtige Sitzposition für Kinder ist: Der Lenker sollte ein wenig
höher als der Sattel befestigt werden. Beachten Sie die Sicher-
heitsmarkierungen!
Montage des Vorderrades:
Nachdem Sie die Mutter und Unterlegscheibe von der Vorder-
radachse entfernt haben, schieben Sie das Vorderrad von un-
ten in die Vorderradgabel. Können Sie das Rad nicht zwischen
den Bremsbacken hindurchschieben, lösen Sie den Bremszug,
so dass die Bremsbacken auseinander gehen. Anschließend
befestigen Sie den Bremszug wieder so, dass die Bremse ein-
wandfrei zupackt. Der Abstand sollte ca. 1,5 mm betragen. Ste-
cken Sie, wie abgebildet, die Unterlegscheibe auf die Achse und
schrauben Sie die Muttern abwechselnd und gleichmäßig fest.
Beachten Sie, bevor Sie die Muttern komplett festziehen, dass
das Rad gleichmäßig freilaufend in der Gabel sitzt.
Montage der Pedalen:
Schrauben Sie die Pedalen in die Pedalkurbeln. Die rechte Pe-
L R
dale ist markiert mit (R) und die linke mit (L). Die rechte Pedale
(R) wird im Uhrzeigersinn, d.h. rechtsherum festgeschraubt. Die
linke Pedale (L) wird gegen den Uhrzeigersinn linksherum fest
geschraubt.
Montage der Stützräder:
Lösen Sie die zwei Muttern am Hinterrad. Sollten Schutzbleche-
oder Gepäckträgerhalter an der Achse befestigt sein, lösen und
entfernen Sie diese. Stecken Sie nun die Stützräder auf das
Anschlussblech, und befestigen Sie die Muttern. Beachten Sie
die Stützräder auf der gewünschten Höhe zu befestigen. Über-
prüfen Sie, dass die Verschraubungen richtig passen und fest
verschraubt sind, bevor ein Kind das Spielrad benutzt. Zur De-
montage der Stützräder führen Sie die beschriebenen Montage-
schritte bitte in umgekehrter Reihenfolge aus.
ACHTUNG! Beachten Sie die veränderten Fahreigenschaften,
die durch eine Nutzung des Fahrrads mit Stützrädern entstehen.
EN 71
A. Handgriffe L. Pedalkurbel
B. Bremsgriff M. Vorderes
C. Lenker Kettenrad
D. Lenkerklemm- N. Kettenab deckung
schellenabdeckung O. Stützräder
E. Lenkerkopf Q. Schubstange
F. Bremskabel R. Kunststoff-
G. Vorderradgabel
abdeckung
H. Felgenbremse
S. Sattel
I. Räder
T. Fahrradrahmen
J. Lenkersteuerung
K. Pedale
HUDORA | Jägerwald 13 | 42897 Remscheid | Germany
EINSTELLUNG DER BREMSEN
zwischen den Bremsbacken und der Felge bis auf ca. 1,5 mm verkleinert. Befestigen Sie nun die Kon-
termutter. Sollte dies nicht ausreichen, müssen Sie die den Bremszug (E) nachspannen, so dass die
Bremsbacken den passenden Abstand zur Felge haben. Sollte dies auch nicht ausreichen, müssen Sie
den Bremszug (E) nachspannen, so dass die Bremsbacken den passenden Abstand zur Felge haben.
WARNUNG
Sollten Probleme beim Einstellen der Bremse oder allgemeiner Natur auftreten, benutzen Sie das Fahr-
rad nicht, bevor es ordnungsgemäß repariert worden ist. Beachten Sie, dass die Vorderbremse mit der
rechten Hand bedient wird. Die Rücktrittbremse wird mit dem Fuß bedient, indem die Pedale nach hinten
gedrückt wird, anstatt sie nach vorne zu treten. Bei einer Vollbremsung sollte die Vorderbremse nicht
allein genutzt werden. Es besteht Überschlaggefahr. Vergewissern Sie sich, nachdem Sie alle Bauteile
zusammengesetzt haben, dass alle Verschraubungen fest verschraubt sind, bevor Sie das Fahrrad Ihrem
Kind zum Spielen geben.
ACHTUNG!
Das Fahrrad sollte immer nur unter Aufsicht von Erwachsenen benutzt werden. Das Fahrrad bitte nur
in geeigneten Spielbereichen gebrauchen. Es entspricht nicht der Straßenverkehrsordnung und darf
nicht im Straßenverkehr eingesetzt werden und sollte nicht bei Dunkelheit benutzt werden. Das Fahr-
rad entspricht den Bestimmungen der Europa Norm EN 71. Bei bestimmungsgemäßen Einsatz sind
Gefährdungen während des Spielbetriebes weitgehend ausgeschlossen. Bedenken Sie jedoch, dass
durch das natürliche Spielbedürfnis und das Temperament von Kindern, unvorhersehbare Situatio-
nen und Gefahren auftreten können, die eine Verantwortung seitens des Herstellers ausschließen.
Unterweisen Sie deshalb die Kinder im richtigen Umgang mit dem Fahrrad und machen Sie sie auf
mögliche Gefahren aufmerksam. Erklären Sie vor allem auch das Bremssystem, insbesondere die
Rücktrittbremse, falls vorhanden. Kinder müssen schützende Kleidung (Helm, Protektoren etc.) und ge-
schlossene Schuhe tragen. Das Fahrrad bitte nicht in der Nähe von Treppen, Abhängen, abschüssigen
Gelände, Schwimmbecken und anderen Gewässern benutzen. Beachten Sie, dass sich auf feuchtem
Untergrund der Bremsweg verlängert. Treppen im Umfeld sind so zu sichern, dass die Kinder sie auf
keinen Fall mit dem Fahrrad hinunterfahren können.
WARTUNG UND PFLEGE
Reinigen Sie das Produkt nur mit einem Tuch oder feuchten Lappen und nicht mit speziellen Reini-
gungsmitteln! Überprüfen Sie das Produkt vor und nach Gebrauch auf Schäden und Verschleissspuren.
Richten Sie dabei Ihre Aufmerksamkeit vor allem auch auf die Bremsbacken/Bremsen, Räder, Felgen und
die Lenkung. Wenn eines dieser Teile abgenutzt ist, sollte es umgehend ersetzt werden. Lagern Sie das
Produkt an einem sicheren, witterungsgeschützten Ort, so dass es nicht beschädigt werden kann oder
Personen verletzen kann. Die Kette muss regelmäßig geölt werden. Benutzen Sie dafür nur geeignete
Kettenöle. Überprüfen Sie ebenso die Spannung der Kette (max.1,5 cm Durchhang). Sollten Probleme
mit der Kette auftreten, darf das Fahrrad nicht benutzt werden bis es ordnungsgemäß repariert worden
ist. Verwenden Sie zu Ihrer eigenen Sicherheit nur Original-Ersatzteile. Diese können Sie bei HUDORA
beziehen. Nehmen Sie keine baulichen Veränderungen vor. Sollten Teile beschädigt sein oder scharfe
Ecken und Kanten entstanden sein, darf das Produkt nicht mehr verwendet werden. Nehmen Sie im
Zweifel mit unserem Service Kontakt auf (http://www.hudora.de/service/).
ENTSORGUNGSHINWEIS
Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe-und
Sammelsystemen zu. Fragen beantworten die Entsorgungsunternehmen vor Ort.
SERVICE
Wir sind bemüht einwandfreie Produkte auszuliefern. Sollten trotzdem Fehler auftreten, sind wir ge-
nauso bemüht, diese zu beheben. Deswegen erhalten Sie zahlreiche Informationen zum Produkt, zu
Ersatzteilen, Problemlösungen und verloren gegangene Aufbauanleitungen unter http://www.hudora.de/
artnr/10500/.
ERSATZTEILE UND ORIGINAL-ZUBEHÖR UNTER: http://www.hudora.de/artnr/10500/
www.hudora.de
Montage der Schubstange:
Die Schubstange ist eine abnehmbare, zusammensteckbare
Stange. Stecken Sie die zwei Teile zusammen und verge-
wissern Sie sich, dass die Clips fest und sicher eingerastet
sind. Beim Drehen der Schubstange nach links oder nach
rechts, können Sie den Lenker der Fahrrades steuern. Wenn
Sie die Schubstange nicht benutzen,verschließen Sie die offene
Stelle am Rahmen mit der Schutzkappe. Dies schützt Ihr Kind
vor Verletzungen.
Ist eine Einstellung der Bremsen erforderlich, benutzen
Sie zwei Schraubenschlüssel, die innere Mutter (C) wird
mit einem Schlüssel gehalten und mit dem anderen lö-
sen Sie die äußere Mutter. Schrauben Sie nun die innere
Schraube vorsichtig im Uhrzeigersinn, um sie zu lösen, oder
gegen den Uhrzeigersinn, um sie zu befestigen, je nach
Befestigungzustand der Bremse. Halten Sie nun die innere
Schraube (C) in Position und befestigen Sie die Schraube
(D), so dass sich die Schrauben gegenseitig kontern. Sollte
der Abstand zwischen den Bremsbacken und der Felge zu
groß sein, lösen Sie die Kontermutter (A) und drehen Sie
die Einstellungsschraube (B) solange bis sich der Abstand
Art.-Nr. 10500
Stand 09/10
Seite 1/6
