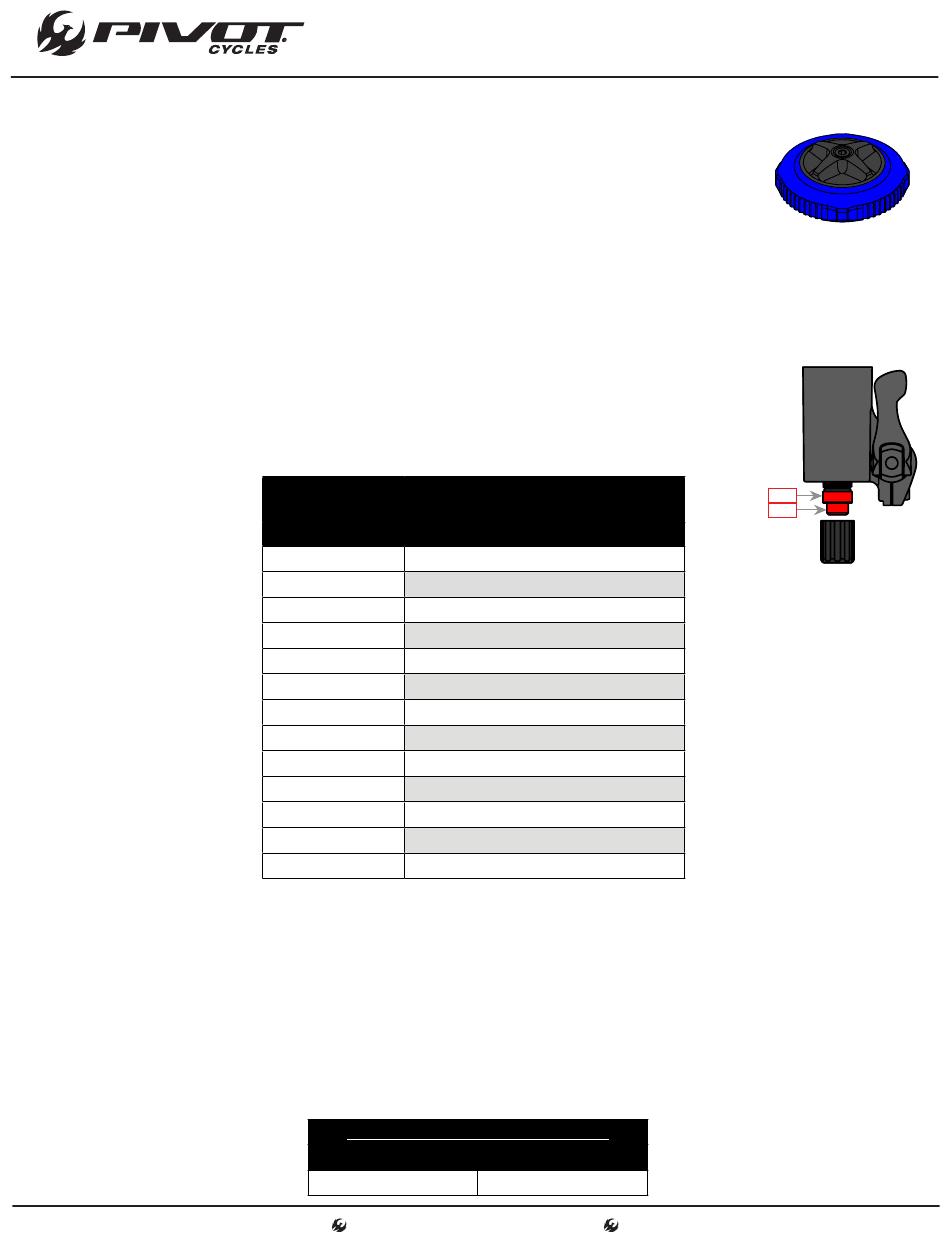

Einstellung der Druckstufen-Dämpfung an der Fox 38-Federgabel
• Nur an Team XTR-Ausstattungs-Varianten
• Vor der Einstellung sollten der schwarze Lowspeed-Druckstufen-Versteller (LSC) und der
blaue Highspeed-Druckstufen-Versteller (HSC) in die offene bzw. schnellste Einstellung
gedreht werden. Dazu drehst du beide Einstellknöpfe gegen den Uhrzeigersinn, bis keine
Klicks mehr spürbar sind.
• Drehe den schwarzen LSC-Knopf im Uhrzeigersinn 5 Klicks und den blauen HSC-Knopf im
Uhrzeigersinn 2 Klicks.
• Diese Empfehlung ist lediglich ein Start-Wert und muss gegebenenfalls nach Fahrergewicht
justiert werden. Leichte Fahrer könnten weniger Druckstufen-Dämpfung bevorzugen
(Weniger Klicks von der offenen Einstellung).
Einstellung der Zugstufen-Dämpfung an der Fox 38-Federgabel
• Vor der Einstellung sollten beide Verstell-Knöpfe in die offene bzw. schnellste Einstellung
gedreht werden. Dazu drehst du beide roten Einstellknöpfe gegen den Uhrzeigersinn, bis
keine Klicks mehr spürbar sind.
• In der Tabelle findest du eine Empfehlung der Zugstufen-Einstellung. Die fett markierte
Zahl in der Tabelle bezieht sich darauf, wie viele Klicks man im Uhrzeigersinn von der
offenen Stellung dreht.

Empfohlener Reifendruck

• Ein gut eingestellter Reifendruck hat einen großen Einfluss darauf, dass sich das Bike gut fährt. Ist der Druck zu hoch,
kann sich der Reifen nicht an das Gelände anpassen, die Traktion nimmt ab. Ist der Druck zu niedrig, läuft man Ge-
fahr einen Reifendefekt oder Platten zu bekommen.
• Wichtig ist, einen genauen Reifendruck-Prüfer zu verwenden, wenn man den Druck einstellt. Am besten eignet sich
ein Druck-Prüfer mit Digital-Anzeige und 0,3 bar (0,5 psi) maximaler Abweichung.
• Die Empfehlung des Reifendrucks ist vom Fahrergewicht, dem Fahrstil und dem befahrenen Gelände abhängig.
• Manche Fahrer werden es hilfreich finden, mit einem etwas höheren Reifendruck zu beginnen und unterwegs Luft
abzulassen, bis man den idealen Druck gefunden hat.
www.pivotcycles.com
EMPFOHLENE ZUGSTUFEN
FAHRER
GEWICHT
[kg]
55 - 59
59 - 64
64 - 68
68 - 73
73 - 77
77 - 82
82 - 86
86 - 91
91 - 95
95 - 100
100 - 105
105 - 109
109 - 114
Klicks von "OFFEN" (Klicks von "GESCHLOSSEN")
EMPFOHLENER REIFEN-LUFTDRUCK
VORDERRAD
1.58 [bar] / 23 [psi]
info@pivotcycles.com
EINSTELLUNG DES BIKES
EINSTELLUNG
LSR / HSR
3 / Open (12 / 10)
4 / Open (11 / 10)
5 / 1 (10 / 9)
6 / 2 (9 / 8)
7 / 3 (8 / 7)
8 / 4 (7 / 6)
8 / 4 (7 / 6)
9 / 5 (6 / 5)
9 / 5 (6 / 5)
10 / 6 (5 / 4)
11 / 7 (4 / 3)
11 / 7 (4 / 3)
12 / 8 (3 / 2)
HINTERRAD
1.93 [bar] / 28 [psi]
1.877.857.4868
HSR
LSR
5
