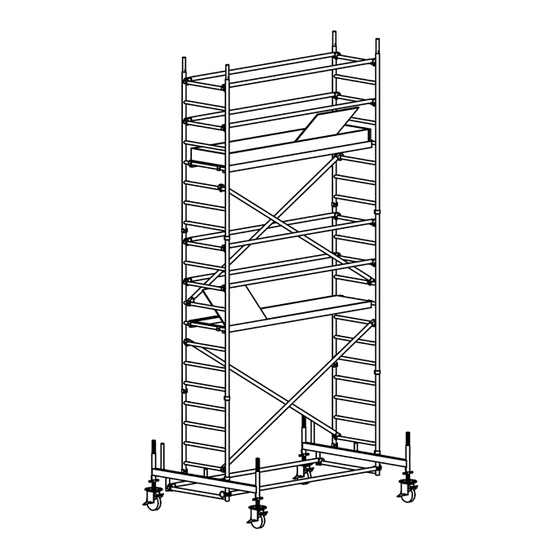

Altrad plettac alu star 80 Aufbau- Und Verwendungsanleitung

Aluminium sicherheitsfahrgerüst
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

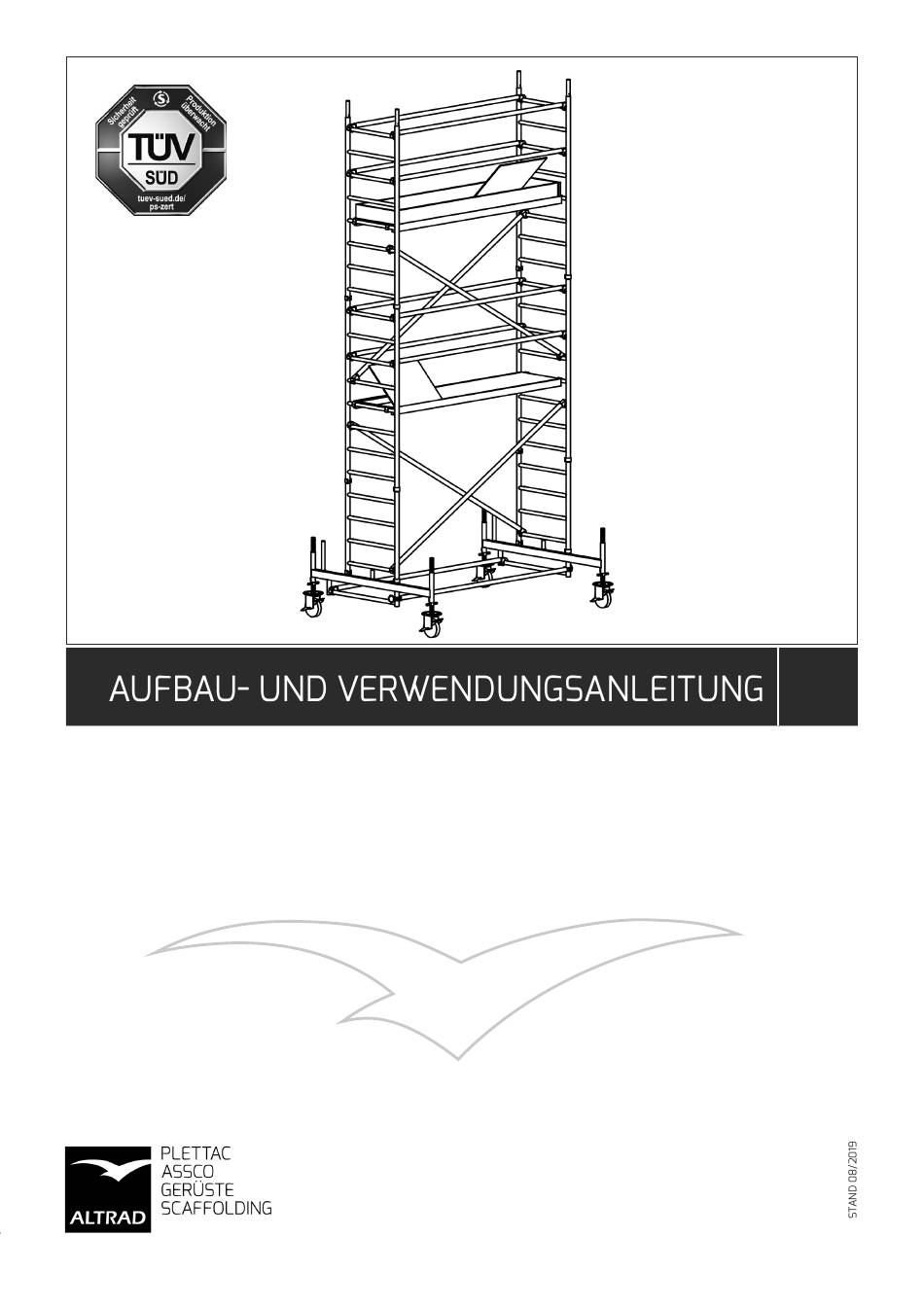

ALUMINIUM SICHERHEITSFAHRGERÜST
plettac alu star 80

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Altrad plettac alu star 80

Inhaltszusammenfassung für Altrad plettac alu star 80

  • Seite 1 ALUMINIUM SICHERHEITSFAHRGERÜST plettac alu star 80...

  • Seite 4: Sicherheitsfahrgerüst Plettac Alustar 80 Aufbau- Und Verwendungsanleitung

    Sicherheitsfahrgerüst plettac AluStar 80 Seite 2 Aufbau- und Verwendungsanleitung System plettac Alu Star 80 1 Fahrbalken L180 mit Bügel 2 Fahrbalken L228 mit Bügel, teleskopierbar 3 Aufsetzleiter H200, B80 4 Aufsetzleiter H100, B80 5 Grundriegel L260 6 Alu-Rückengeländer L260 7 Alu-Diagonale L300 8 Arbeitsbühne L260, B61...

  • Seite 5: Inhaltsverzeichnis

    Sicherheitsfahrgerüst plettac AluStar 80 Seite 3 Aufbau- und Verwendungsanleitung Inhaltsverzeichnis Allgemeines Vorbemerkungen Gerüstsystem Bauteile Aufbau des Alu Star 80 Vorbemerkungen Aufbau der Grundeinheit 2.2.1 Fahrwerk 2.2.2 Grundeinheit für Standhöhen 2.40, 4.40, 6.40, 8.45, 10.45 m 2.2.3 Grundeinheit für Standhöhen 3.40, 5.40, 7.45, 9.45, 11.45 m 2.2.4 Grundeinheit mit Ballast Aufbau der Zwischenbühnen...

  • Seite 6: Allgemeines

    Sicherheitsfahrgerüst plettac AluStar 80 Seite 4 Aufbau- und Verwendungsanleitung Allgemeines Vorbemerkungen Im Hinblick auf die folgende Aufbau- und Verwendungs- anleitung zum Sicherheitsfahrgerüst plettac AluStar 80 wird grundlegend darauf verwiesen, dass Gerüste nur unter der Aufsicht einer befähigten Person und von fachlich geeigneten Beschäftigten auf-, ab- oder umgebaut werden dürfen, die speziell für diese Arbeiten eine angemessene Unterweisung erhalten haben.

  • Seite 7: Gerüstsystem

    Sicherheitsfahrgerüst plettac AluStar 80 Seite 5 Aufbau- und Verwendungsanleitung Gerüstsystem Das Sicherheitsfahrgerüst AluStar 80 ist eine fahrbare Arbeitsbühne vorgefertigten Bauteilen einer Systembreite von 0.75 m und einer Länge von 2.60 m. Es besteht aus Stahl-Fahrbalken, auf die Aufsetzleitern aus  Aluminium gesteckt werden.

  • Seite 8: Bauteile

    Sicherheitsfahrgerüst plettac AluStar 80 Seite 6 Aufbau- und Verwendungsanleitung Bauteile des Sicherheitsfahrgerüstes AluStar 80 Gewicht Bezeichnung Abbildung Bestellnummer (kg) Grundriegel L260 5F FAN 100 00 Aufsetzleiter H200, B80 5F FA8 020 00 Aufsetzleiter H100, B80 5F FA8 020 01 Federstecker 3Z FED 301 00 Alu-Diagonale L300 5F FAN 090 01...

  • Seite 9: Aufbau Des Alustar

    Sicherheitsfahrgerüst plettac AluStar 80 Seite 7 Aufbau- und Verwendungsanleitung Aufbau des AluStar 80 Vorbemerkungen Das Sicherheitsfahrgerüst AluStar 80 besteht aus einem Fahrwerk mit höhenverstellbaren Lenkrollen sowie Aufsetz- leitern mit 2.00 m und 1.00 m Höhe. Die Aufsetzleitern haben einen Sprossenabstand von 0.25 m, so dass zusammen mit den Spindeln der Fahrrollen jede beliebige Arbeitsbühnenhöhe Standhöhe (SH)

  • Seite 10: Aufbau Der Grundeinheit

    Sicherheitsfahrgerüst plettac AluStar 80 Seite 8 Aufbau- und Verwendungsanleitung Aufbau der Grundeinheit 2.2.1 Fahrwerk Das Fahrwerk des plettac AluStar 80 besteht aus Fahrbalken, Lenkrollen und Aussteifungselementen. Die Fahrbalken sind Fahrbalkeneinsatz: nach der geplanten Aufbauhöhe auszuwählen. Die zulässigen Höhen sind abhängig einer erwartenden Starrer Fahrbalken...
  • Seite 11 Sicherheitsfahrgerüst plettac AluStar 80 Seite 9 Aufbau- und Verwendungsanleitung Alu-Geländer L260 Grundriegel L260 Fußhebel in Bremsstellung siehe Detail (rote Seite unten) Bild 1: Fahrwerk mit Fahrbalken L180 Fahrbalken L228 mit Teleskop Alu-Geländer L260 Grundriegel L260 Fußhebel in Bremsstellung siehe Detail (rote Seite unten) Bild 2: Fahrwerk mit Teleskop-Fahrbalken L228 Feststellschraube...

  • Seite 12: Grundeinheit Für Standhöhen 2.40, 4.40, 6.40, 8.45, 10.45 M

    Sicherheitsfahrgerüst plettac AluStar 80 Seite 10 Aufbau- und Verwendungsanleitung 2.2.2 Grundeinheit für Standhöhen 2.40, 4.40, 6.40, 8.45, 10.45 m Auf beide Fahrbalken L180 je eine 1 m-Aufsetzleiter über die Rohrverbinder schieben und mit den Federsteckern sichern. Beim Fahrbalken L180 ist eine mittige (Bild 3 und 4) und eine wandseitige Stellung (Bild 5) möglich.
  • Seite 13 Sicherheitsfahrgerüst plettac AluStar 80 Seite 11 Aufbau- und Verwendungsanleitung Diagonale L300 Aufsetzleitern senkrecht montieren (Neigung < 1%) Schrägstellung über die Spindeln korrigieren ! ≤ 40 Bild 5: Grundeinheit mit Fahrbalken L180 – wandseitige Stellung Je Seite eine Diagonale L300 (gegenläufig) auf die unterste und die 2.

  • Seite 14: Grundeinheit Mit Ballast

    Sicherheitsfahrgerüst plettac AluStar 80 Seite 12 Aufbau- und Verwendungsanleitung Sollen die Teleskope bei aufgebautem Gerüst verstellt werden, sind die Entlastungsspindeln herunterzudrehen. Die Arretierung der Teleskoparme erfolgt mit dem seitlich angebrachten Knebel. (siehe Bild 6) 2.2.4 Grundeinheit mit Ballast Die Ballastkörper sind an den Ständerrohren der Aufsetzleitern anzubringen.

  • Seite 15: Aufbau Der Zwischenbühnen

    Sicherheitsfahrgerüst plettac AluStar 80 Seite 13 Aufbau- und Verwendungsanleitung Aufbau der Zwischenbühnen Für Standhöhen 2.40, 4.40, 6.40, 8.45, 10.45 m Der weitere Aufbau wird am Fahrbalken L180 mit mittiger Leiterstellung gezeigt. Beim Teleskop-Fahrbalken L228 und wandseitiger Leiterstellung erfolgt Aufbau Beim weiteren sinngemäß.
  • Seite 16 Sicherheitsfahrgerüst plettac AluStar 80 Seite 14 Aufbau- und Verwendungsanleitung Die weiteren Arbeitsschritte sind unter Berücksichtigung der Belange der Betriebssicherheitsverordnung und der TRBS durchzuführen, d.h. es sind Maßnahmen gegen Absturz zu treffen. Beim Sicherheitsfahrgerüst AluStar 80 ist dies der Einbau von Geländerholmen 1 m und Knieholme 0.5 m über der nächsten Standfläche, in diesem Fall der Zwischenbühne.

  • Seite 17: Zwischenbühne Auf Standhöhe 4.40 M

    Sicherheitsfahrgerüst plettac AluStar 80 Seite 15 Aufbau- und Verwendungsanleitung 2.3.2 Zwischenbühne auf Standhöhe 4.40 m • Von der Zwischenbühne auf Standhöhe 2.40 m beidseitig eine 2 m-Aufsetzleiter aufstecken und mit Federsteckern sichern. • Je Seite eine Diagonale so einbauen, dass der untere An- schluss jeweils 2 Sprossen über den oberen Anschlüssen Beim Betreten der der unteren Diagonalen liegen.

  • Seite 18: Aufbau Der Zwischenbühnen

    Sicherheitsfahrgerüst plettac AluStar 80 Seite 16 Aufbau- und Verwendungsanleitung Aufbau der Zwischenbühnen Für Standhöhen 3.40, 5.40, 7.45, 9.45, 11.45 m Zwischenbühne auf Standhöhe 3.40 m • Zunächst auf die Grundeinheit mit 2 m-Aufsetzleitern (siehe Beim Aufbau des Kap. 2.2.3) eine Arbeitsbühne L260, B61 als Zwischenbühne AluStar 80 besteht auf die 4.

  • Seite 19: Aufbau Bis Zur Arbeitsbühne

    Sicherheitsfahrgerüst plettac AluStar 80 Seite 17 Aufbau- und Verwendungsanleitung Aufbau bis zur Arbeitsbühne • Oberhalb der Zwischenbühne die nächsten Aufsetzleitern und Vertikaldiagonalen wie bereits zuvor beschrieben und in Bild 12 dargestellt, montieren. • Eine Arbeitsbühne L260, B61 als Zwischenbühne 2 m unterhalb Arbeitsbühnenebene einlegen...

  • Seite 20: Aufbau Mit Wandabstützung

    Sicherheitsfahrgerüst plettac AluStar 80 Seite 18 Aufbau- und Verwendungsanleitung • Der Seitenschutz ist wie zu Bild 9 und 10 beschrieben einzubauen. • Die Querbordbretter L60 werden mit ihren Bolzen in die zugehörigen Löcher an den Stirnseiten der Arbeitsbühne gesteckt. • Die Längsbordbretter L246 werden in die U-Profile an den Querbordbrettern geschoben.

  • Seite 21: Aufbau Mit Alu-Gerüststützen

    Sicherheitsfahrgerüst plettac AluStar 80 Seite 19 Aufbau- und Verwendungsanleitung 2.7 Aufbau mit Alu-Gerüststützen 2.7.1 Grundeinheit für Standhöhen 2.25 m, 4.25 m …10.25 m Die Lenkrollen mit den Spindeln in die 1 m-Aufsetzleitern schieben und die Feststellschrauben der Spindeln in die Löcher der Aufsetzleitern drehen (siehe Detail zum Bild 1).

  • Seite 22: Anbau Der Alu-Gerüststütze

    Sicherheitsfahrgerüst plettac AluStar 80 Seite 20 Aufbau- und Verwendungsanleitung 2.7.3 Anbau der Alu-Gerüststütze Aufbau der Grundeinheiten wie bei Bild 13 und 14 beschrieben. Aufbau der Zwischen- und Arbeitsbühnen wie unter 2.3 bis 2.5. Bild 15: Aufbau mit Alu-Gerüststütze, Standhöhe 2.25 m An jedem Holm der Aufsetzleitern eine Alu-Gerüststütze anbringen.

  • Seite 23: Abbau Des Alustar

    Sicherheitsfahrgerüst plettac AluStar 80 Seite 21 Aufbau- und Verwendungsanleitung Bild 16: mittiger Aufbau Bild 17: wandseitiger Aufbau Abbau des AluStar 80 Für den Abbau des Sicherheitsfahrgerüstes AluStar 80 ist die Reihenfolge der in den Abschnitten 2.2 bis 2.4 beschriebenen Arbeitsschritte umzukehren. einzelnen Gerüstebenen sind...

  • Seite 24: Verwendung Des Alustar 80

    Sicherheitsfahrgerüst plettac AluStar 80 Seite 22 Aufbau- und Verwendungsanleitung Verwendung des AluStar 80 Prüfung und Kennzeichnung • Das Fahrgerüst AluStar 80 ist nach der Montage und vor der Übergabe an den Gerüstnutzer vom Ersteller durch eine hierzu befähigte Person zu überprüfen und zu kenn- zeichnen.

  • Seite 25: Sicherheitshinweise Zum Verfahren

    Sicherheitsfahrgerüst plettac AluStar 80 Seite 23 Aufbau- und Verwendungsanleitung • Beim Aufstellen und Verwenden des AluStar 80 ist zu berücksichtigen, dass Gebäudeecken Durchgängen erhöhte Windlasten auftreten können (Tunnel- bzw. Düseneffekt). Bei Auftreten erhöhter Windlast • Ein im Freien aufgestelltes AluStar 80 ist nach Arbeits- kann das AluStar 80 schluss oder bei Aufkommen von Sturm über Windstärke umkippen !

  • Seite 26: Sicherheitshinweise Zur Verwendung

    Sicherheitsfahrgerüst plettac AluStar 80 Seite 24 Aufbau- und Verwendungsanleitung Sicherheitshinweise zur Verwendung • Der Nutzer ist für die bestimmungsgemäße Verwendung und Erhalt Betriebssicherheit AluStar 80 Nicht auf verantwortlich. Dazu wird als Leitfaden die BG-Information Gerüstbeläge „Handlungsanleitung für den Umgang mit Arbeits- und springen.

  • Seite 27: Übersicht Der Ballastierung

    Sicherheitsfahrgerüst plettac AluStar 80 Seite 25 Aufbau- und Verwendungsanleitung Übersicht der Ballastierung Aufbau mit Fahrbalken L180 Die angegebenen Stückzahlen der Ballastkörper sind je Befestigungspunkt anzubringen ! (siehe hierzu Bild 7, Seite 12) Artikel- Stand- Aufbau wandseitig Aufbau mittig Aufbau wandseitig nummer höhe mit Stützung...

  • Seite 28: Aufbau Mit Fahrbalken L228, Teleskopierbar

    Sicherheitsfahrgerüst plettac AluStar 80 Seite 26 Aufbau- und Verwendungsanleitung Aufbau mit Fahrbalken L228, teleskopierbar Die angegebenen Stückzahlen der Ballastkörper sind je Befestigungspunkt anzubringen ! (siehe hierzu Bild 7, Seite 12) Artikel- Stand- Aufbau mittig Aufbau wandseitig Aufbau wandseitig nummer höhe Teleskop ausgezogen Teleskop eingeschoben mit Stützung...

  • Seite 29: Aufbau Mit Alu-Gerüststützen

    Sicherheitsfahrgerüst plettac AluStar 80 Seite 27 Aufbau- und Verwendungsanleitung 4.3 Aufbau mit Alu-Gerüststützen Die angegebenen Stückzahlen der Ballastkörper sind je Befestigungspunkt anzubringen ! (siehe hierzu Bild 7, Seite 12) Stand- Aufbau mittig Aufbau wandseitig Aufbau wandseitig höhe mit Stützung [ m ] Einsatz im Freien Pos.

  • Seite 30: Aufbauvarianten Des Alu Star

    Sicherheitsfahrgerüst plettac AluStar 80 Seite 28 Aufbau- und Verwendungsanleitung Aufbauvarianten des Alu Star 80 Aufbau mit Fahrbalken L180 Standhöhe 2.40 m Standhöhe 3.40 m Standhöhe 4.40 m → Arbeitshöhe in m 4.40 5.40 6.40 Einzelteil → Gerüsthöhe in m Bestell- 3.65 4.65 5.65...
  • Seite 31 Sicherheitsfahrgerüst plettac AluStar 80 Seite 29 Aufbau- und Verwendungsanleitung Aufbau mit Fahrbalken L180 Standhöhe 5.40 m Standhöhe 6.40 m → Arbeitshöhe in m 7.40 8.40 Einzelteil → Gerüsthöhe in m Bestell- 6.65 7.65 Nummer → Standhöhe in m 5.40 6.40 Alu-Aufsetzleiter H100, B80 5F FA8 020 01 incl.
  • Seite 32 Sicherheitsfahrgerüst plettac AluStar 80 Seite 30 Aufbau- und Verwendungsanleitung Aufbau mit Fahrbalken L228, teleskopierbar Standhöhe 7.45 m Standhöhe 8.45 m Standhöhe 9.45 m → Arbeitshöhe in m 9.45 10.45 11.45 Einzelteil → Gerüsthöhe in m Bestell- 8.70 9.70 10.70 Nummer →...
  • Seite 33 Sicherheitsfahrgerüst plettac AluStar 80 Seite 31 Aufbau- und Verwendungsanleitung Aufbau mit Fahrbalken L228, teleskopierbar Standhöhe 10.45 m Standhöhe 11.45 m Standhöhe 12.00 m → Arbeitshöhe in m 12.45 13.45 14.00 Einzelteil → Gerüsthöhe in m Bestell- 11.70 12.70 13.25 Nummer →...

  • Seite 34: Aufbau Mit Alu-Gerüststütze

    Sicherheitsfahrgerüst plettac AluStar 80 Seite 32 Aufbau- und Verwendungsanleitung Aufbauvarianten des Alu Star 80 Aufbau mit Alu-Gerüststütze Standhöhe 2.25 m Standhöhe 3.25 m Standhöhe 4.25 m → Arbeitshöhe in m 4.25 5.25 6.25 Einzelteil → Gerüsthöhe in m Bestell- 3.50 4.50 5.50 Nummer...
  • Seite 35 Sicherheitsfahrgerüst plettac AluStar 80 Seite 33 Aufbau- und Verwendungsanleitung Aufbau mit Alu-Gerüststütze Standhöhe 5.25 m Standhöhe 6.25 m → Arbeitshöhe in m 7.25 8.25 Einzelteil → Gerüsthöhe in m Bestell- 6.50 7.50 Nummer → Standhöhe in m 5.25 6.25 Alu-Aufsetzleiter H100, B80 5F FA8 020 01 incl.
  • Seite 36 Sicherheitsfahrgerüst plettac AluStar 80 Seite 34 Aufbau- und Verwendungsanleitung Aufbau mit Alu-Gerüststütze Standhöhe 7.25 m Standhöhe 8.25 m Standhöhe 9.25 m → Arbeitshöhe in m 9.25 10.25 11.25 Einzelteil → Gerüsthöhe in m Bestell- 8.50 9.50 10.50 Nummer → Standhöhe in m 7.25 8.25 9.25...
  • Seite 37 Sicherheitsfahrgerüst plettac AluStar 80 Seite 35 Aufbau- und Verwendungsanleitung Aufbau mit Alu-Gerüststütze Standhöhe 10.25 m Standhöhe 11.25 m Standhöhe 12.00 m → Arbeitshöhe in m 12.25 13.25 14.00 Einzelteil → Gerüsthöhe in m Bestell- 11.50 12.50 13.25 Nummer → Standhöhe in m 10.25 11.25 12.00...
  • Seite 38 Sicherheitsfahrgerüst plettac AluStar 80 Seite 36 Aufbau- und Verwendungsanleitung Aug. 2019...
  • Seite 39 Sicherheitsfahrgerüst plettac AluStar 80 Seite 37 Aufbau- und Verwendungsanleitung Aug. 2019...
  • Seite 40 ALTRAD PLETTAC ASSCO GMBH Daimlerstraße 2 - 58840 Plettenberg, Germany Tel.: +49 2391 815-01 - Fax: +49 2391 815-376 - E-mail: info@plettac-assco.de www.plettac-assco.de...
