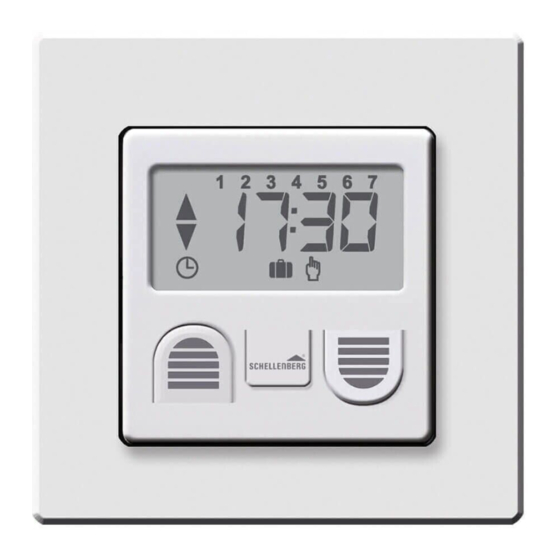

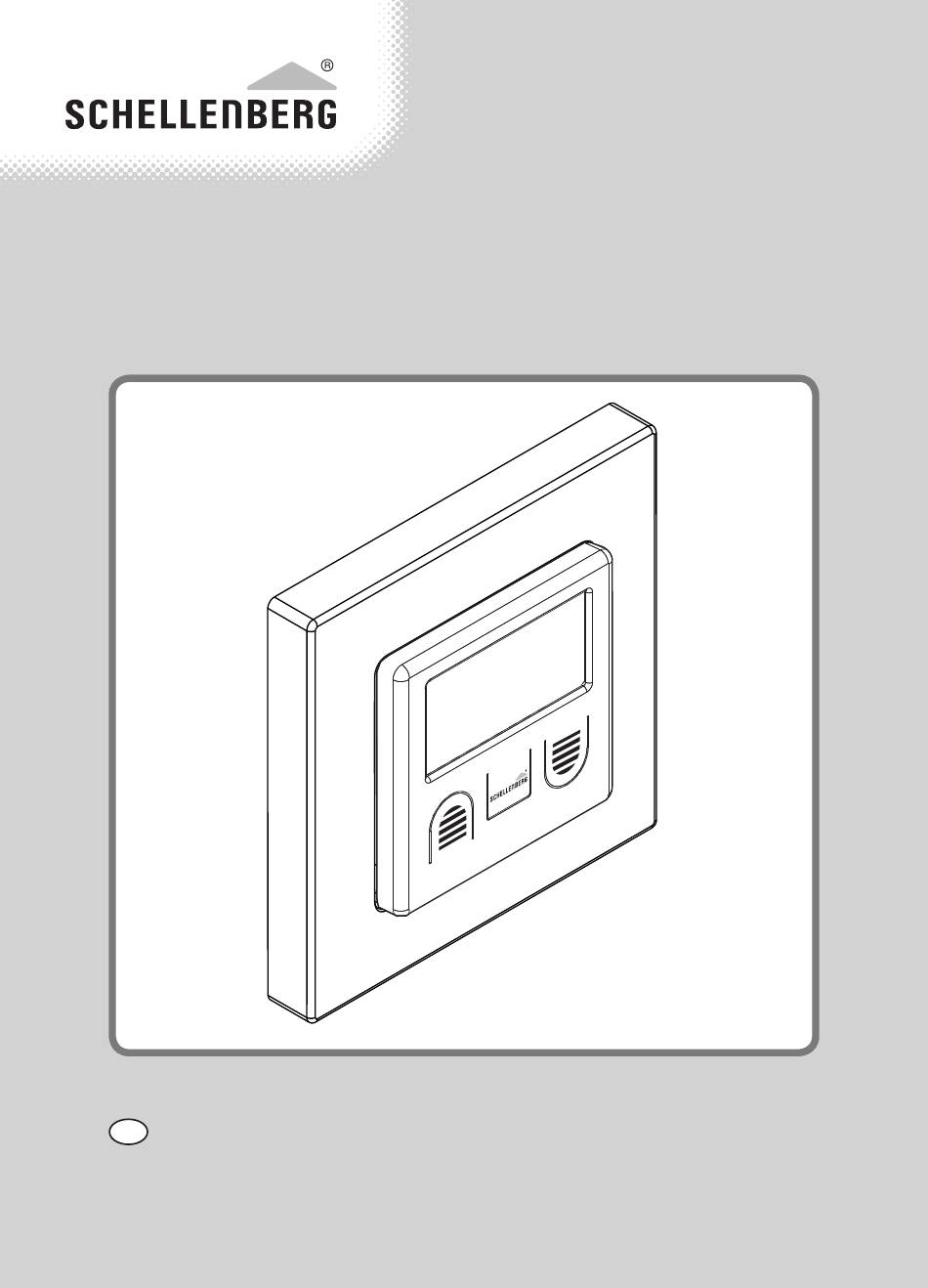

- Seite 1 Zeitschaltuhr STANDARD...
-
Seite 2: Inhaltsverzeichnis
Anzeige der nächsten Schaltzeit .......... Werksreset ................Anschlussplan ............... Urheberrechtlich geschützt, 2018, Alfred Schellenberg GmbH. Alle Rechte vorbehalten. Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Verviel- fältigung, Übersetzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten. -
Seite 3: Sicherheit Und Hinweise
SICHERHEIT UND HINWEISE Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung vollständig durch. Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen. -
Seite 4: Bestimmungsgemässe Verwendung
Bewahren Sie bitte diese Anleitung auf, diese muss jedem Nutzer zur Verfügung stehen. Das Produkt ist für die Verwendung in Verbindung mit den Schellenberg Rohrmotoren STANDARD, PLUS sowie BASIC und ACTION. Für die Verwendung von Rohrmotoren anderer Hersteller, ziehen Sie bitte Fachpersonal zu Rate. -
Seite 5: Ce-Erklärung Und Konformität
25571, 25576) erfüllt die geltenden Anforderungen der europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen. Der vollstän- dige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.schellenberg.de (Menüpunkt „Service“ im Download-Center) Niederspannungsrichtlinie (NSR) 2014/35/EG RoHS-Richtlinie 2011/65/EU WEEE-Richtlinie 2012/19/EU Nicht im Hausmüll entsorgen! Das Produkt ist recyclingfähig und kann im Wertstoffhof oder an einer... -
Seite 6: Technische Daten
TECHNISCHE DATEN Versorgungsspannung 230V AC / 50Hz Schaltstrom 3A/ 230 V AC induktive Last Schutzart IP 20 Schutzklasse II nach entsprechender Montage Schaltdauer 180 Sekunden zulässiger Temperaturbereich 0°C bis + 50°C Gangreserve ca. 5 Stunden Ganggenauigkeit ca. +/- 1 Sekunde / Tag Standby Verbrauch* 0,6 Watt Montageart... -
Seite 8: Montage
MONTAGE Zuleitung spannungsfrei schalten. Ø 60 mm... - Seite 10 25555 25571...
-
Seite 11: Legende Symbole
LEGENDE SYMBOLE 1 2 3 4 5 6 7 Menüführung Manuellbetrieb Symbol Auffahrt, Abfahrt Taste Auffahrt Uhrzeit Taste Abfahrt Tagesprogramm Taste Set Urlaubsprogramm... - Seite 12 Wochentag Symbol Auffahrt, Abfahrt (Rollladenrichtung) Rollladenfahrtrichtung wird angezeigt. Tagesprogramm (Automatikbetrieb) Einstellungsmöglichkeiten für 3 Zeitblöcke. Block 1: Mo. bis Fr. Block 2: Sa. Block 3: So. 3 4 5 6 7 Urlaubsprogramm (Zufallsbetrieb) Zuschaltbar zum Tagesprogramm. Verändert die programmierten Zeiten zufällig, um bis zu +/- 15 Minuten Manuellbetrieb (Aussperrschutz) Der Rollladen lässt sich manuell auf- und abfahren.
-
Seite 13: Einstellung Uhrzeit Und Datum
EINSTELLUNG UHRZEIT UND DATUM 1 2 3 5 6 7 4 sec. 00:00 - 24:00 1 2 3 5 6 7 Taste gedrückt halten für schnelleren Zeitlauf. 2015... - Seite 14 2015 2015 2015...
-
Seite 15: Wechsel Manuellbetrieb - Automatikbetrieb
3 4 5 6 7 WECHSEL MANUELLBETRIEB – AUTOMATIKBETRIEB 1 2 3 5 6 7 1 sec. ZUSCHALTUNG URLAUBS- UND TAGESPROGRAMM 1 2 3 5 6 7 2 sec. Alle 3 Tasten gleichzeitig drücken. -
Seite 16: Einstellung Tagesprogramm
EINSTELLUNG TAGESPROGRAMM 1 2 3 5 6 7 6 sec. 00:00 - 24:00 Einstellung der 1 2 3 4 5 Auf- Abfahrtszeit 1 2 3 4 5... - Seite 17 Es folgen die Auf- und Abfahrtzeiten für Samstag und Sonntag. Schritte zur Einstellung wiederholen. Block 1: Tagesprogramm für Mo. – Fr. 1 2 3 4 5 Zeiten programmieren Block 2: Tagesprogramm für Sa. 1 2 3 4 5 Zeiten programmieren Block 3: Tagesprogramm für So.
-
Seite 18: Anzeige Der Nächsten Schaltzeit
ANZEIGE DER NÄCHSTEN SCHALTZEIT z.B. 1 2 3 4 5 WERKSRESET 1 2 3 4 5 6 7 20 sec. Alle 3 Tasten gleichzeitig drücken. 1 2 3 5 6 7... -
Seite 19: Anschlussplan
ANSCHLUSSPLAN 230 V AC / 50 Hz Ansicht Rückseite 25571 25550 Wenn Rollladen-Drehrichtung falsch, Anschlusskabel des Rohrmotors tauschen. - Seite 20 Kunden-Service Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service. Alfred Schellenberg GmbH Erreichbarkeit: An den Weiden 31 Mo - Fr: 7.30 Uhr - 21.00 Uhr 57078 Siegen 8.00 Uhr - 14.00 Uhr service@schellenberg.de...
