  • Seite 1 Plus...

  • Seite 2: Inhaltsverzeichnis

    Werkseinstellung ..............Anschlussplan ............... Zubehörartikel ............... Urheberrechtlich geschützt, 2015, Alfred Schellenberg GmbH. Alle Rechte vorbehalten. Jede vom Urheberrechtsgesetz nicht zugelassene Verwertung, insbesondere Verviel- fältigung, Übersetzung, Verarbeitung bzw. Weitergabe von Inhalten in Datenbanken oder anderen elektronischen Medien und Systemen, ist verboten.

  • Seite 3: Sicherheit Und Hinweise

    sIcherheIt unD hInweIse Sehr geehrte Kundin, sehr geehrter Kunde, bitte lesen Sie vor der Montage und Inbetriebnahme diese Anleitung vollständig durch. Beachten Sie alle Sicherheitshinweise, bevor Sie mit den Arbeiten beginnen. Bewahren Sie die Anleitung auf und weisen Sie jeden Benutzer auf eventuelle Gefahren hin, die im Zusammenhang mit diesem Produkt stehen.

  • Seite 4: Bestimmungsgemässe Verwendung

    Einbau der Zeitschaltuhr behoben werden. Eine andere oder darüber hinausgehende Verwendung gilt als nicht bestimmungsgemäß. Für Folgeschäden, Sachschäden und Personenschäden bei nicht bestimmungsgemäßer Verwendung haftet die Alfred Schellenberg GmbH nicht. Bewahren Sie bitte diese Anleitung auf, diese muss jedem Nutzer zur Verfügung stehen.

  • Seite 5: Ce-Erklärung Und Konformität

    Richtlinien. Die Konformi- tät wurde nachgewiesen. Die entsprechenden EG-konformit- ätserklärumg kann beim Kundenservice angefordert werden. E-Mail: service@schellenberg.de Nicht im Hausmüll entsorgen! Das Produkt ist recy- clingfähig und kann im Wertstoffhof oder an einer Sammelstelle für elektrischen Hausmüll abgegeben werden.

  • Seite 6: Technische Daten

    technIsche Daten versorgungsspannung 230v ac / 50hz schaltstrom 3a/ 230 v ac induktive last schutzart IP 20 schutzklasse II nach entsprechender montage schaltdauer 180 sekunden zulässiger temperaturbereich 0°c bis + 50°c Gangreserve ca. 5 stunden Ganggenauigkeit ca. +/- 1 sekunde / tag standby verbrauch* 1,5 watt montageart...

  • Seite 8: Montage

    montaGe Ø 60 mm Zuleitung spannungsfrei schalten.
  • Seite 10 25555...
  • Seite 11 Wenn Rollladen-Drehrichtung falsch, Anschlusskabel tauschen.

  • Seite 12: Legende Symbole

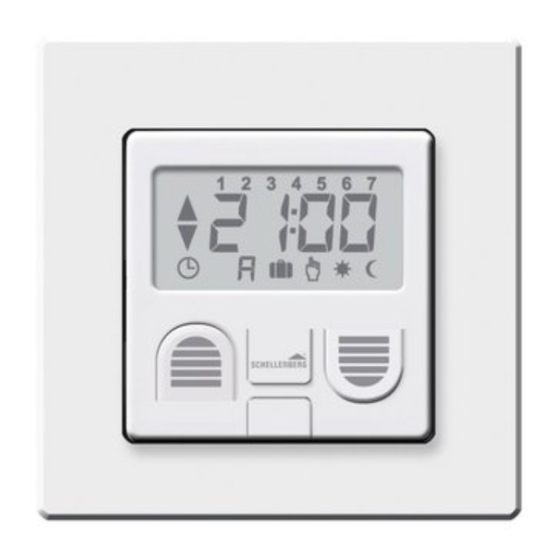

    leGenDe symBole Wochentag Sonnenfunktion* Symbol Auffahrt, Abfahrt Dämmerungsfunktion* Uhrzeit Taste Auffahrt Tagesprogramm Taste Abfahrt Wochenprogramm Taste Set Urlaubsprogramm Steckplatz Sensorstecker Manuellbetrieb *Funktion nur in Kombination mit Art. 25556 möglich (s. Seite 21)
  • Seite 13 wochentag symbol auffahrt, abfahrt (rollladenrichtung) Rollladenfahrtrichtung wird angezeigt. tagesprogramm (automatikbetrieb) Eine Einstellung der Auf- und Abfahrtzeit für alle Wochentage. wochenprogramm (automatikbetrieb) Individuelle Einstellung der Auf- und Abfahrtzeiten für jeden Wochentag. urlaubsprogramm (zufallsbetrieb) Zuschaltbar zum Wochen- oder Tagesprogramm. Verändert die programmierten Zeiten zufällig, um bis zu +/- 15 Minuten.

  • Seite 14: Einstellung Datum Und Zeit

    eInstellunG Datum unD zeIt 4 sec. 00:00 - 24:00...

  • Seite 16: Wechsel Manuellbetrieb - Automatikbetrieb

    wechsel manuellBetrIeB – automatIKBetrIeB 1 sec. wechsel taGes- wochenProGramm 2 sec. zuschaltunG urlauBs- zu taGesProGramm 2 sec.

  • Seite 17: Einstellung Tagesprogramm

    eInstellunG taGesProGramm 6 sec. 00:00 - 24:00 07:00 20:00...

  • Seite 18: Einstellung Wochenprogramm

    eInstellunG wochenProGramm 6 sec.
  • Seite 19 00:00 - 24:00 07:00 20:00 07:00 20:00...

  • Seite 20: Werkseinstellung

    werKseInstellunG 20 sec.

  • Seite 21: Anschlussplan

    anschlussPlan 230 V AC / 50 Hz Ansicht Rückseite 25555 zuBehÖrartIKel Sensor (Art.Nr. 25556), ca. 1,5m Kabellänge Sensor (Art.Nr. 25559), ca. 3,0m Kabellänge* Sensor (Art.Nr. 25560), ca. 5,0m Kabellänge* *Kommissionsartikel – nur auf Bestellung...
  • Seite 24 Kunden-Service Bei Garantie, Ersatzteilbedarf oder Fragen rund um die sachgemäße Montage Ihres Produktes wenden Sie sich bitte an unseren Kunden-Service. Alfred Schellenberg GmbH Erreichbarkeit: An den Weiden 31 Mo - Fr: 7.30 Uhr - 21.00 Uhr 57078 Siegen 8.00 Uhr - 14.00 Uhr service@schellenberg.de...
