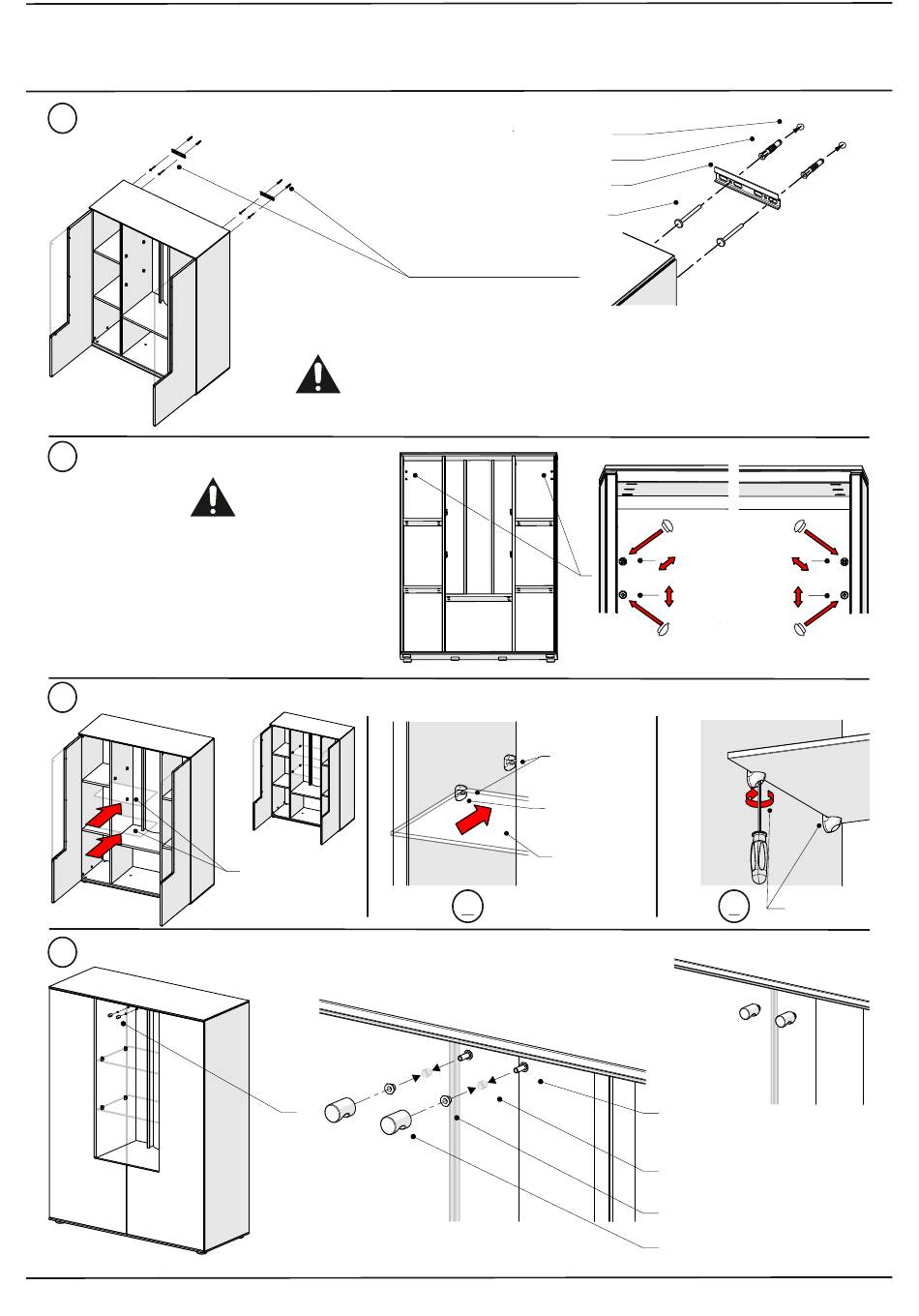

Korpus - Montage
Montage Kippsicherung
5.
6.
Ausrichten Aufhängebeschläge
Um die Kippsicherung zu gewährleisten,
achten Sie darauf, dass der Aufhänge-
beschlag zu jeder Zeit in die Aufhänge-
schiene eingreift!
Nach der Montage sind die Bohrungen
zur Einstellung der Montagebeschläge mit
den beiliegenden Kappen zu schließen!
7.
Einbau Glasböden
8.
Montage Möbelknopf
Um ein kippen des Möbels zu verhindern, muss dieses an die Wand
montiert werden. Verwenden Sie hierzu die Aufhängebeschläge!
Die Aufhängeschienen müssen unbedingt an beiden Seiten mit je 2
Schrauben angedübelt werden! Die Befestigungsmittel und die Wand
sind auf Eignung zu prüfen. Für Leichtbauwände verwenden Sie
entsprechende Spezialdübel! (Nicht im Lieferumfang enthalten!)
Glasboden bis zur
Rindenapplikation
schieben
Ø8mm Wandbohrung
Ø8mm Nylondübel
130mm Aufhängeschiene
Ø5,5x60mm
Zylinderkopfschraube
Bodenträger
Glasböden in
Bodenträger
schieben
Glasboden
A
48
Tiefeneinstellung
Höheneinstellung
Abdeckkappe
Bodenträger
B
anziehen
Möbelgriff-
schraube
M4x12
Bohrung
Glastür
Distanzhülse
Möbelknopf
