Hartmann RUNA Montageanweisung Seite 14

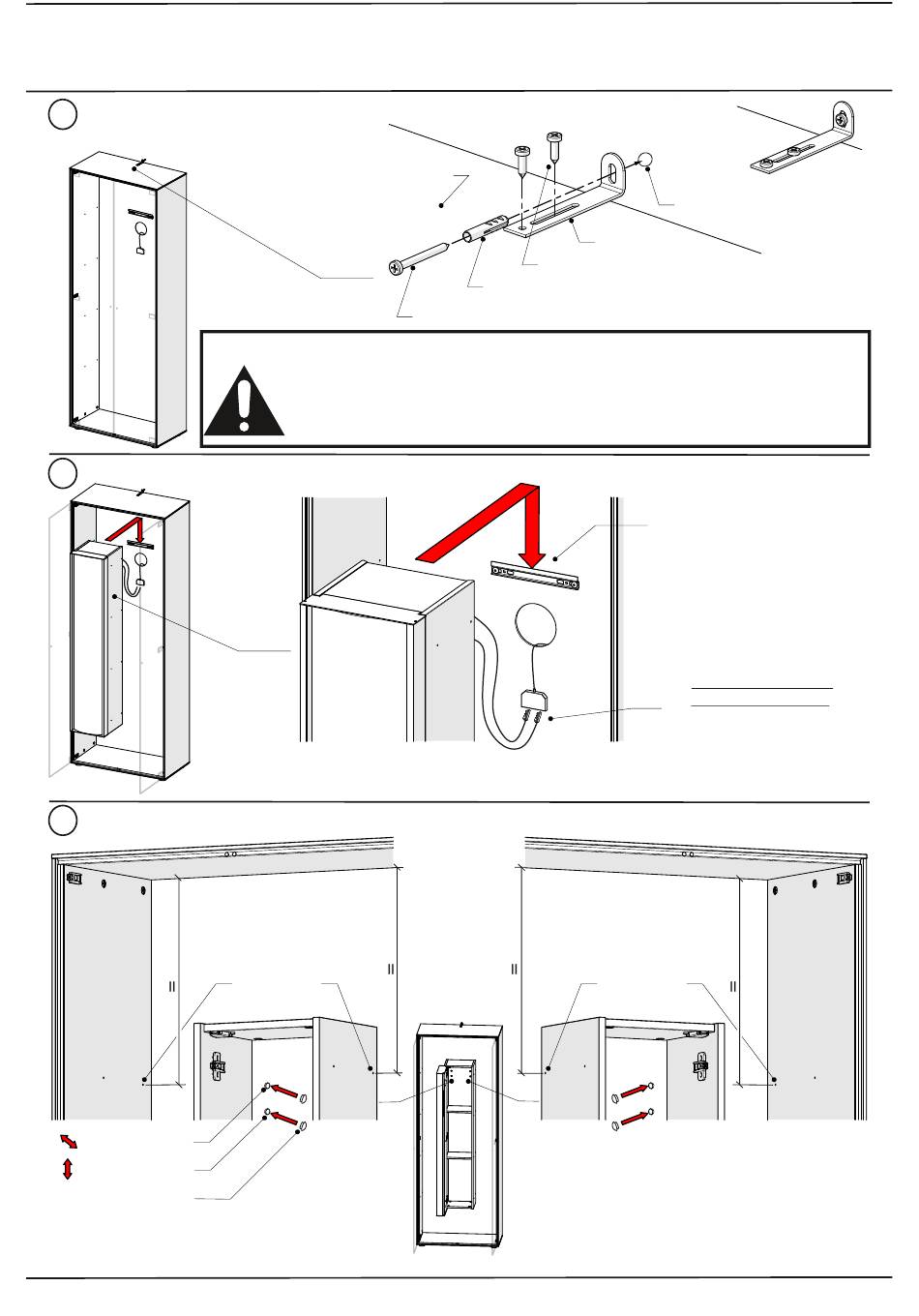

Korpus - Montage
Montage Kippsicherung
4.
Montage Innenkorpus
5.
Innenkorpus ausrichten
6.
Tiefeneinstellung
Höheneinstellung
Abdeckkappe
Oberboden
Um ein Umstürzen des Möbels zu vermeiden, muss dieses unbedingt
mit der Kippsicherung an der Wand befestigt werden. Die Befestigungs-
mittel und die Wand sind auf Eignung zu prüfen. Für Leichtbauwände
verwenden Sie entsprechende Spezialdübel!
Bohrung für
Bodenträger
Ø4x17mm Schraube
Ø6x30mm Nylondübel
Ø5x50mm Schraube
Nicht im Lieferumfang enthalten!
13
Ø6mm Wandbohrung
Montagewinkel
Aufhängen des Innenkorpus
auf vormontierte Aufhängeleiste
Nur bei Beleuchtung
(optionales Zubehör)
Anschluss der Beleuchtungs-
kabel mit 6-Fach - Verteiler
Bohrung für
Bodenträger
